Stc8g的io口的高阻状态

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:3
  • 最近打卡:2024-02-29 15:49:17

15

主题

27

回帖

143

积分

注册会员

积分
143
发表于 2024-1-26 13:42:37 来自手机 | 显示全部楼层 |阅读模式
当把io口设置为高阻状态后,外部看这个io口是处于高电平,低电平,还是悬空?

我需要将两个单片机的uart的并联,与第三个机器通信。但这两个单片机是先后与第三个机器通信的,所以理论上不冲突。只是在第一个单片机通信完成后,是否可以将其io口设置为高阻,避免影响第二个单片机通信?
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:415
  • 最近打卡:2025-04-30 09:58:34
已绑定手机

39

主题

2006

回帖

6845

积分

论坛元老

积分
6845
发表于 2024-1-26 14:28:02 | 显示全部楼层
高阻输入既不输出也不输入电流,不会对外部信号产生影响。
可以将io口设置为高阻,避免影响第二个单片机通信。

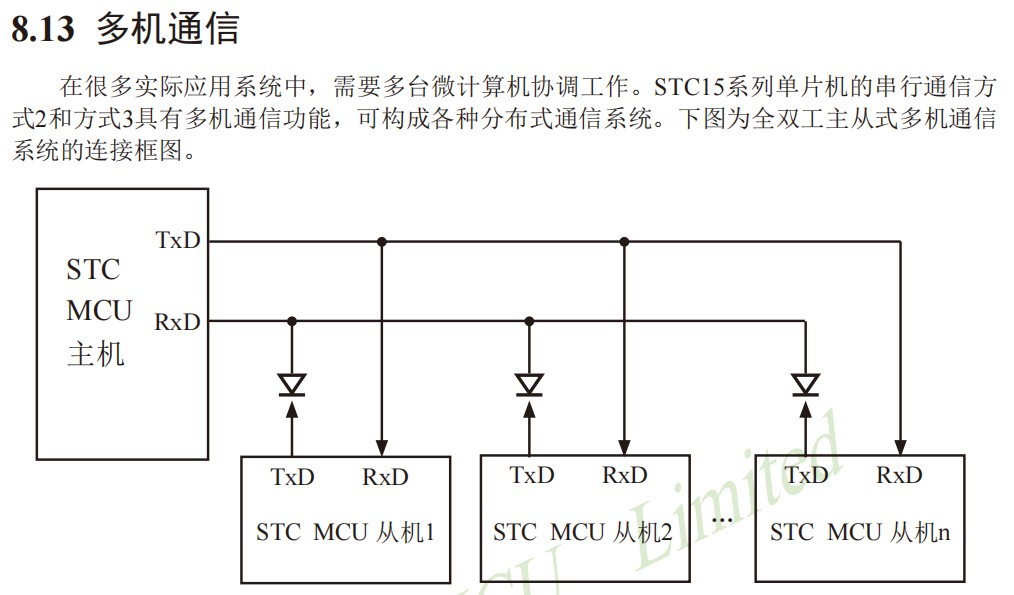

也可以参考多机通信的接法:
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:383
  • 最近打卡:2025-04-30 09:42:19

40

主题

194

回帖

601

积分

高级会员

积分
601
发表于 2024-1-26 15:43:23 | 显示全部楼层
我试验过了,高阻状态可以直接把IO口挂在总线上,不影响其它设备使用总线。
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:3
  • 最近打卡:2024-02-29 15:49:17

15

主题

27

回帖

143

积分

注册会员

积分
143
发表于 2024-1-26 15:46:42 来自手机 | 显示全部楼层
谢谢以上两位专家的回答
回复 支持 反对

使用道具 举报 送花
