STC32G12K128和STC8H8K64U驱动四位数码管显示

angm***

cadp*** 发表于 2024-3-19 09:01
大佬好，有没有16位数码管的驱动例子？8位的参照范例弄成功了，16位的却不行 ...

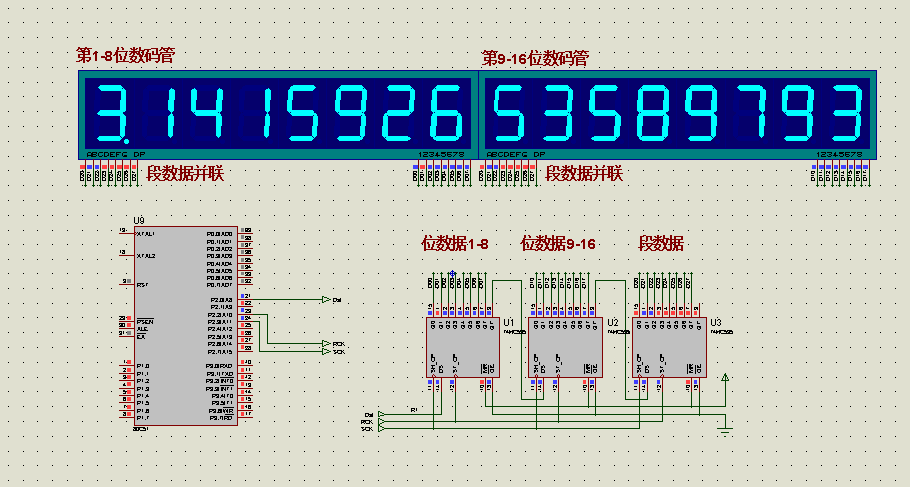

3个 595,1个驱动数码管段选(a-g,p)，2个驱动数码管位选(com1-16) 用扫描方式驱动

• /****************************************************************

• * 文件名：code.c

• * 说  明：Chip=STC89C52; Crystal=12MHz;12T
• * 功  能：3*74xx595 显示16数码管

• * 修  订：FreeFish 2019

• * 版  本：V0.1

• ****************************************************************/

• #include<reg52.h>

• sbit   Dat=P2^0;

• sbit   RCK=P2^2;

• sbit   SCK=P2^3;

• unsigned char index,k;

• unsigned int  position;

• unsigned char code table[]={

•   0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};

• unsigned char Dat_Buf[3];        //要送出的3个字节数据  （段数据-位数据-位数据）

• unsigned char Dat_Disp[16];        //要显示的16个字符。

• /****************************************************************

• * 函数功能：595写入数据

• ****************************************************************/

• void write595(unsigned char Data)

• {

•   unsigned char i;

•   for (i=0;i<8;i++)

•   {

•     Dat = ((Data & 0x80)==0x80)?1:0;

•     Data = Data << 1;

•     SCK = 1;

•     SCK = 0;

•   }

• }

• void InitTimer0(void)        //1ms

• {

•   TMOD = 0x01;

•   TH0 = 0x0FC;

•   TL0 = 0x18;

•   EA = 1;

•   ET0 = 1;

•   TR0 = 1;

• }

• /****************************************************************

• * 函数功能：主函数

• ****************************************************************/

• void main()

• {

•   InitTimer0();

•   Dat_Disp[0]=3;

•   Dat_Disp[1]=1;

•   Dat_Disp[2]=4;

•   Dat_Disp[3]=1;

•   Dat_Disp[4]=5;

•   Dat_Disp[5]=9;

•   Dat_Disp[6]=2;

•   Dat_Disp[7]=6;

•   Dat_Disp[8]=5;

•   Dat_Disp[9]=3;

•   Dat_Disp[10]=5;

•   Dat_Disp[11]=8;

•   Dat_Disp[12]=9;

•   Dat_Disp[13]=7;

•   Dat_Disp[14]=9;

•   Dat_Disp[15]=3;

•   while(1)

•   {

•     if(index==0)

•       Dat_Buf[0]=table[Dat_Disp[index]]-0x80;//装载段数据

•     else

•       Dat_Buf[0]=table[Dat_Disp[index]];//装载段数据

•     position=1<<index;

•     Dat_Buf[1]=position/256;        //位选16-9

•     Dat_Buf[2]=position%256;        //位选8-1

•     for (k=0;k<3;k++)

•     {

•       write595(Dat_Buf[k]);  //

•     }

•     RCK=1;          //更新数据

•     RCK=0;                //准备下一次

•     //Delay(10); //点亮一段时间

•   }

• }

• void Timer0Interrupt(void) interrupt 1        //1ms

• {

•   TH0 = 0x0FC;

•   TL0 = 0x18;

•   //add your code here!

•   index++;

•   index=index%16;

• }
•



cadp***

angm*** 发表于 2024-5-16 13:27
3个 595,1个驱动数码管段选(a-g,p)，2个驱动数码管位选(com1-16) 用扫描方式驱动

非常感谢大佬！
我是TB上买的2块8位数码管，每块有2片595，因为IO不够用，将2块三线串联成16位一起使用，与你的有点区别。
没有编程基础，对位的没有认识，也不会仿真，硬是靠笨办法试，N多次摸索下载实测
已经试验成功，回过头一看，其实跟一块8位数码管一样的驱动，一块的时候发段码-发位码-锁存，
两块串一起的时候，就是发段码-发位码-发段码-发位码-锁存，让4片595都收到数据后锁存
