STC32G12K128和STC8H8K64U驱动四位数码管显示

liji*** · 发表于 2024-1-23 02:01:08

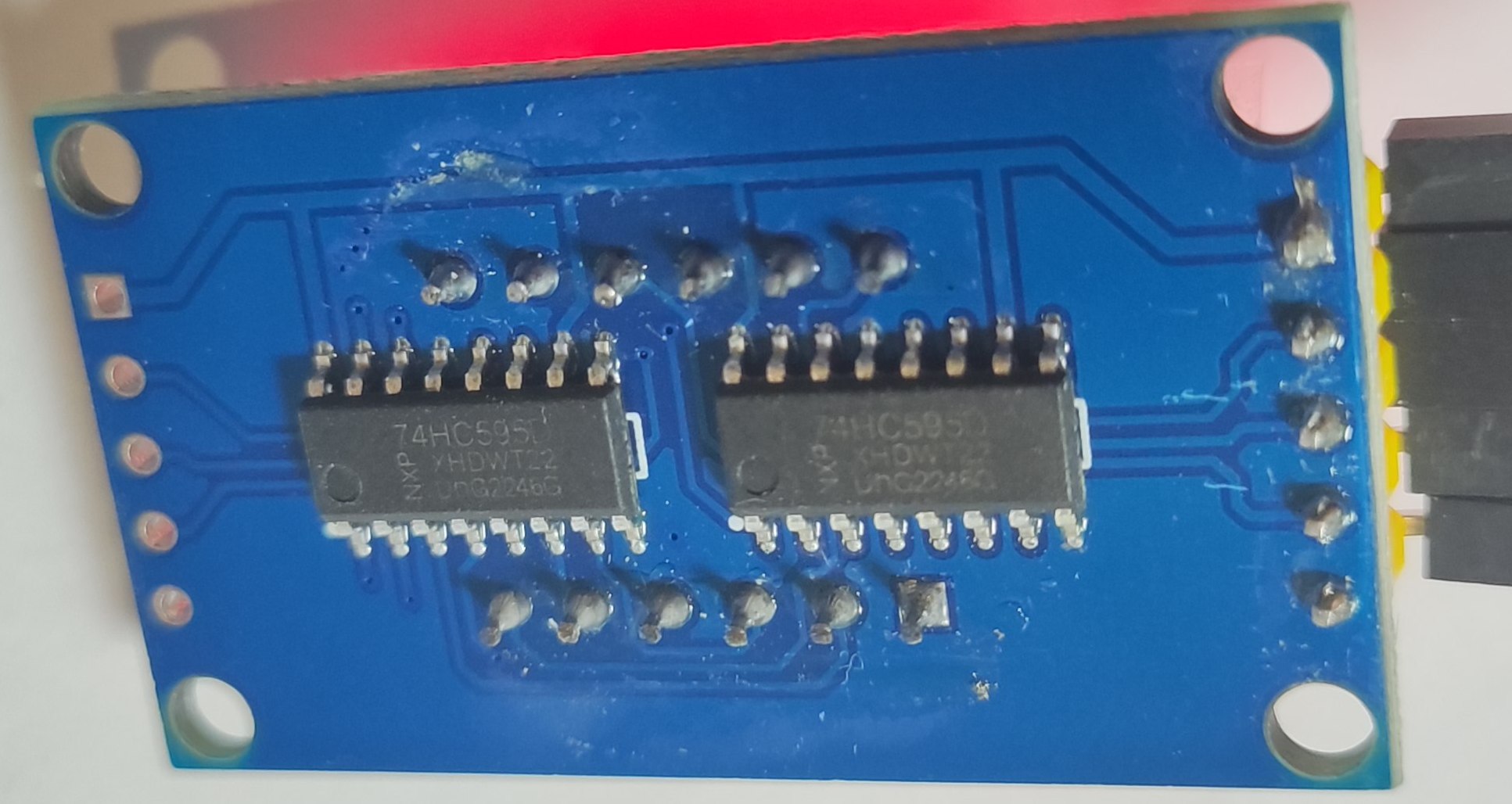

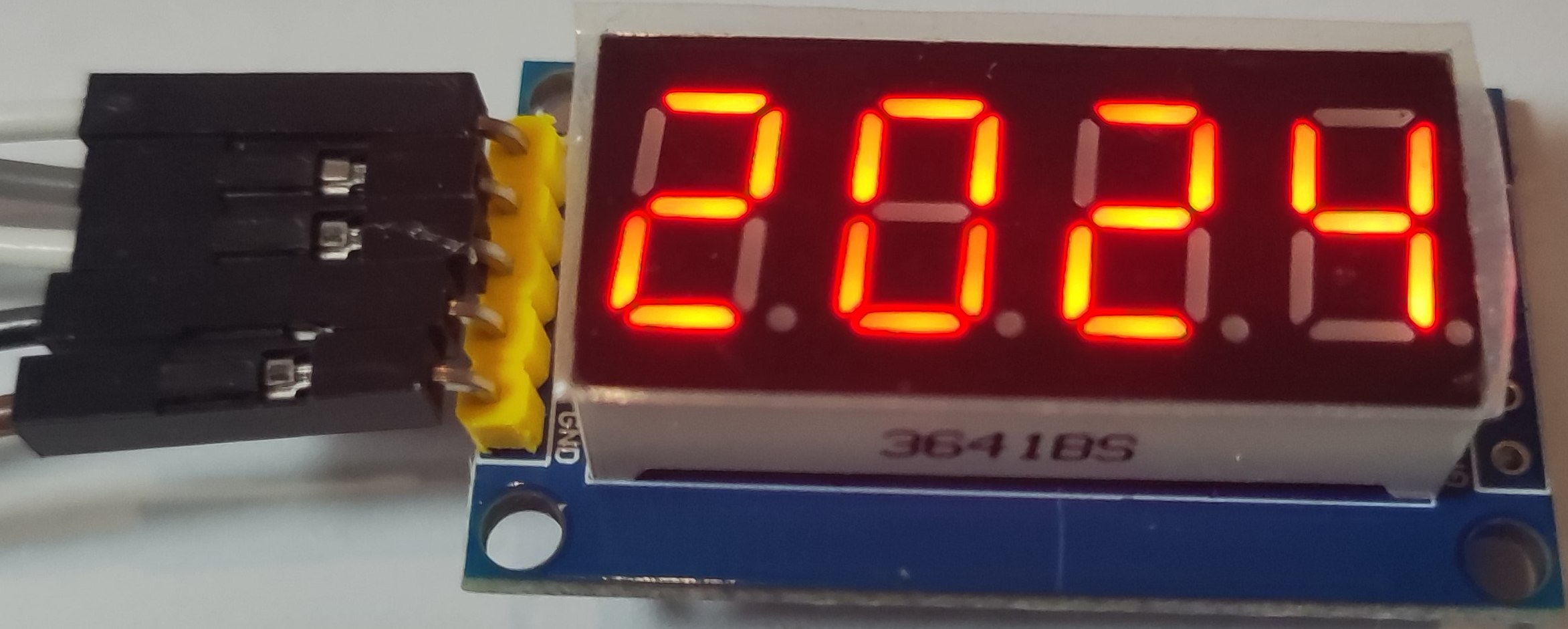

看了布丁橘长的视频，刚好手边有4位74HC595驱动的数码管模块，如下图所示。

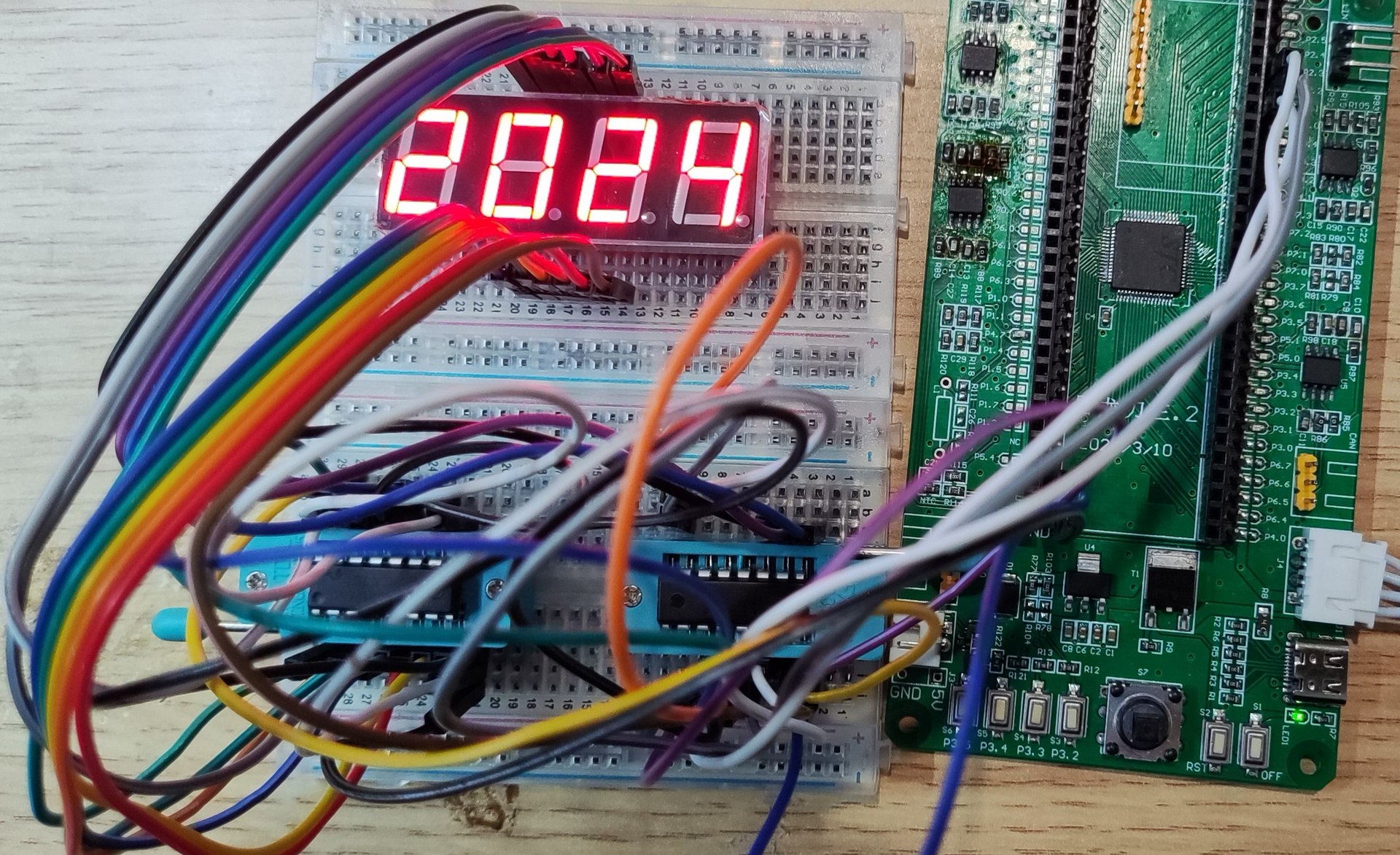

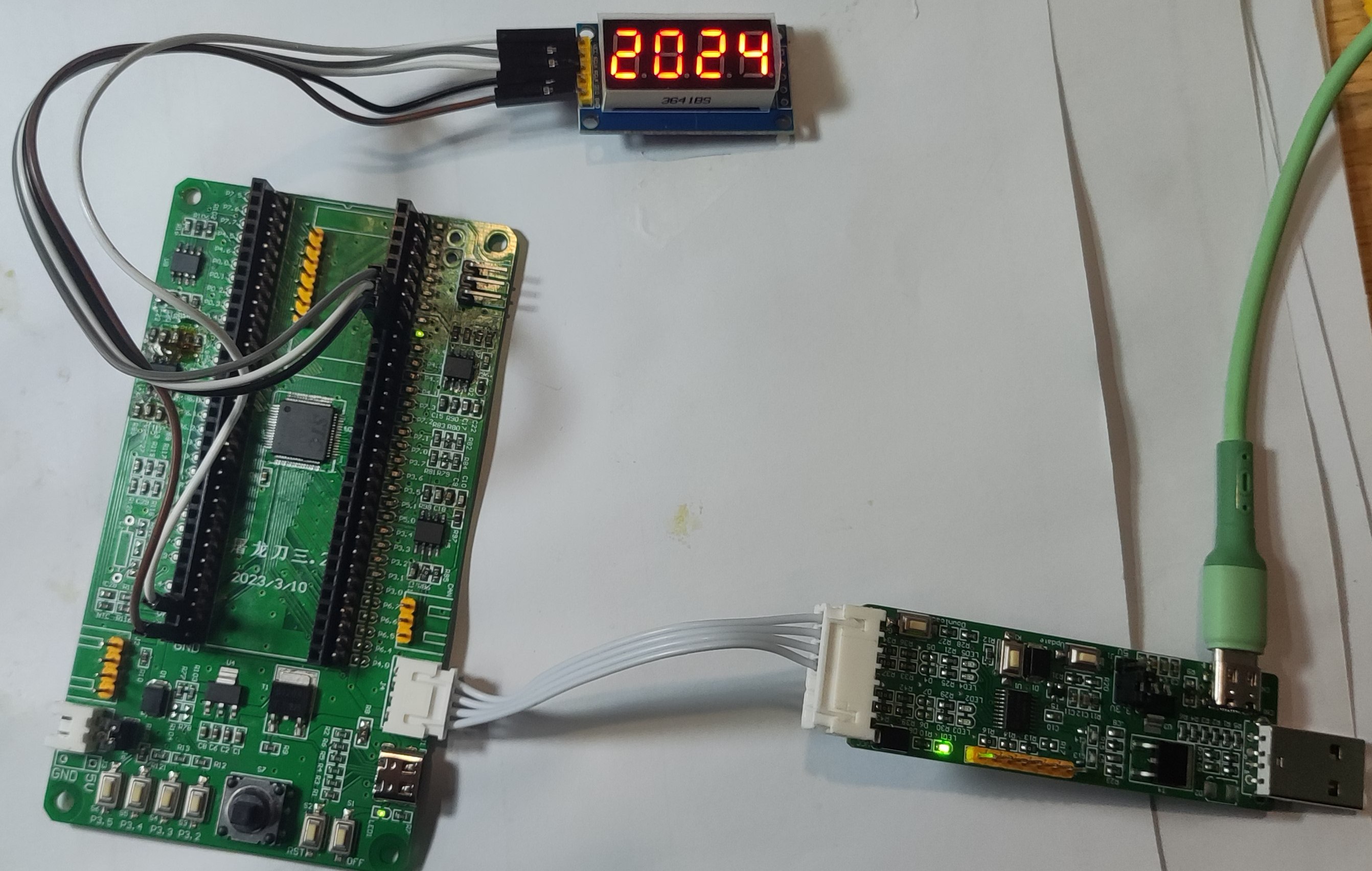

将程序下载至 STC32G12K128 和 STC8H8K64U 单片机，成功驱动四位数码管显示“2024”，原理图、接线图和实验效果如图所示。代码见附件。

xxkj*** · 发表于 2024-1-23 09:51:13

时序弄清楚了，驱动595并不难。
谢谢分享！

liji*** · 发表于 2024-1-26 05:08:16

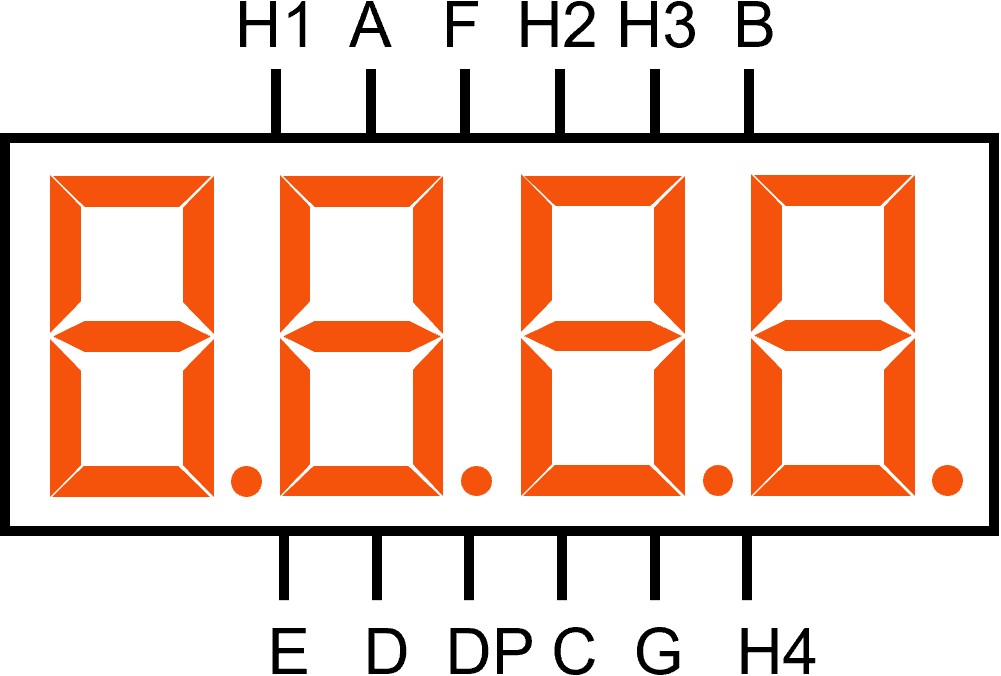

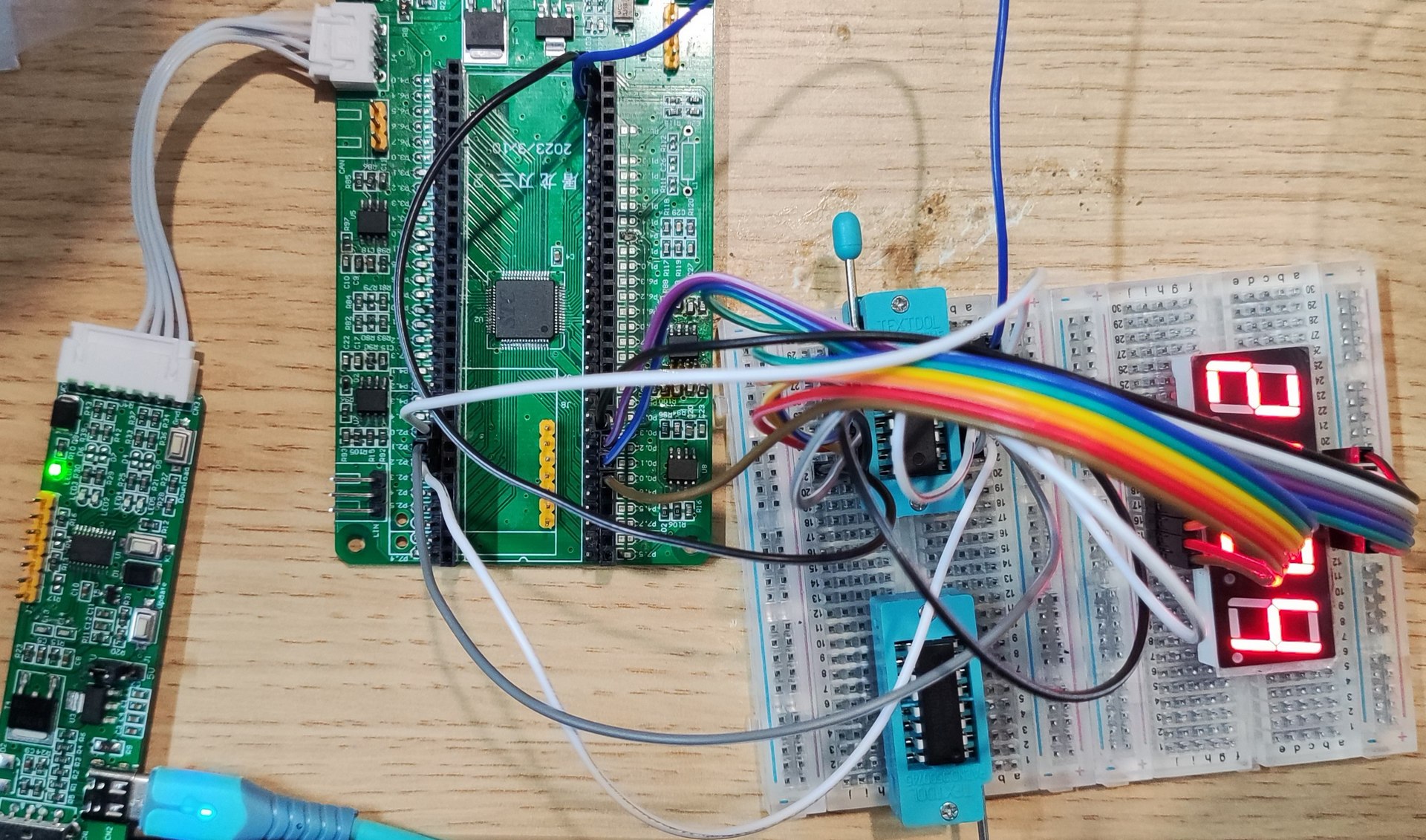

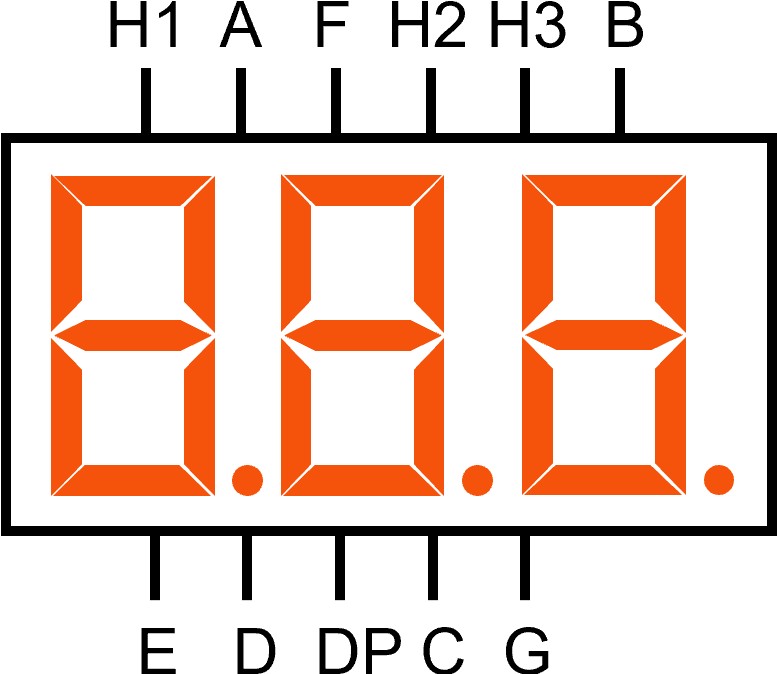

前面直接使用购买的4位数码管模块，这里给出单独元件(4位共阴数码管、3位共阴数码管、1片74HC595)，用面包板和杜邦线连接的显示效果，如图所示，代码见附件，参考布丁橘长视频及资料。

liji*** · 发表于 2024-1-26 05:12:23

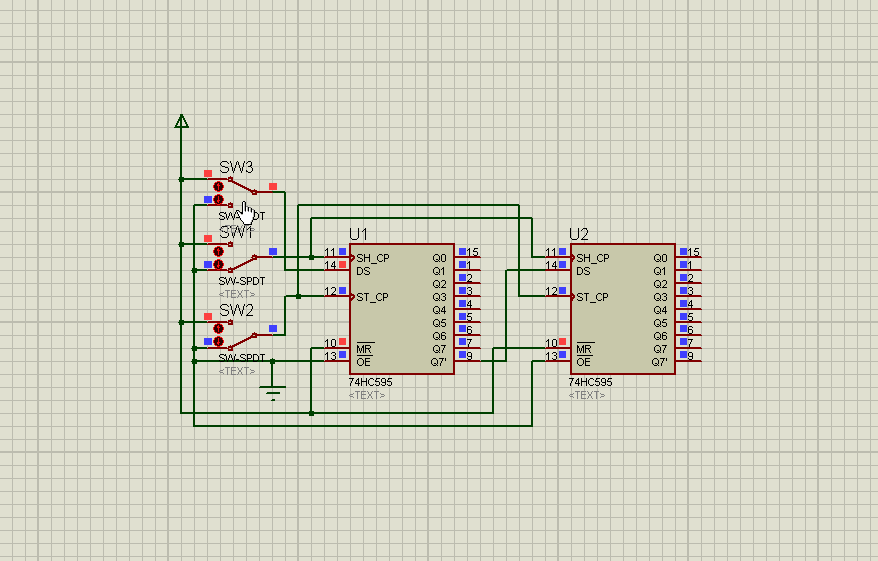

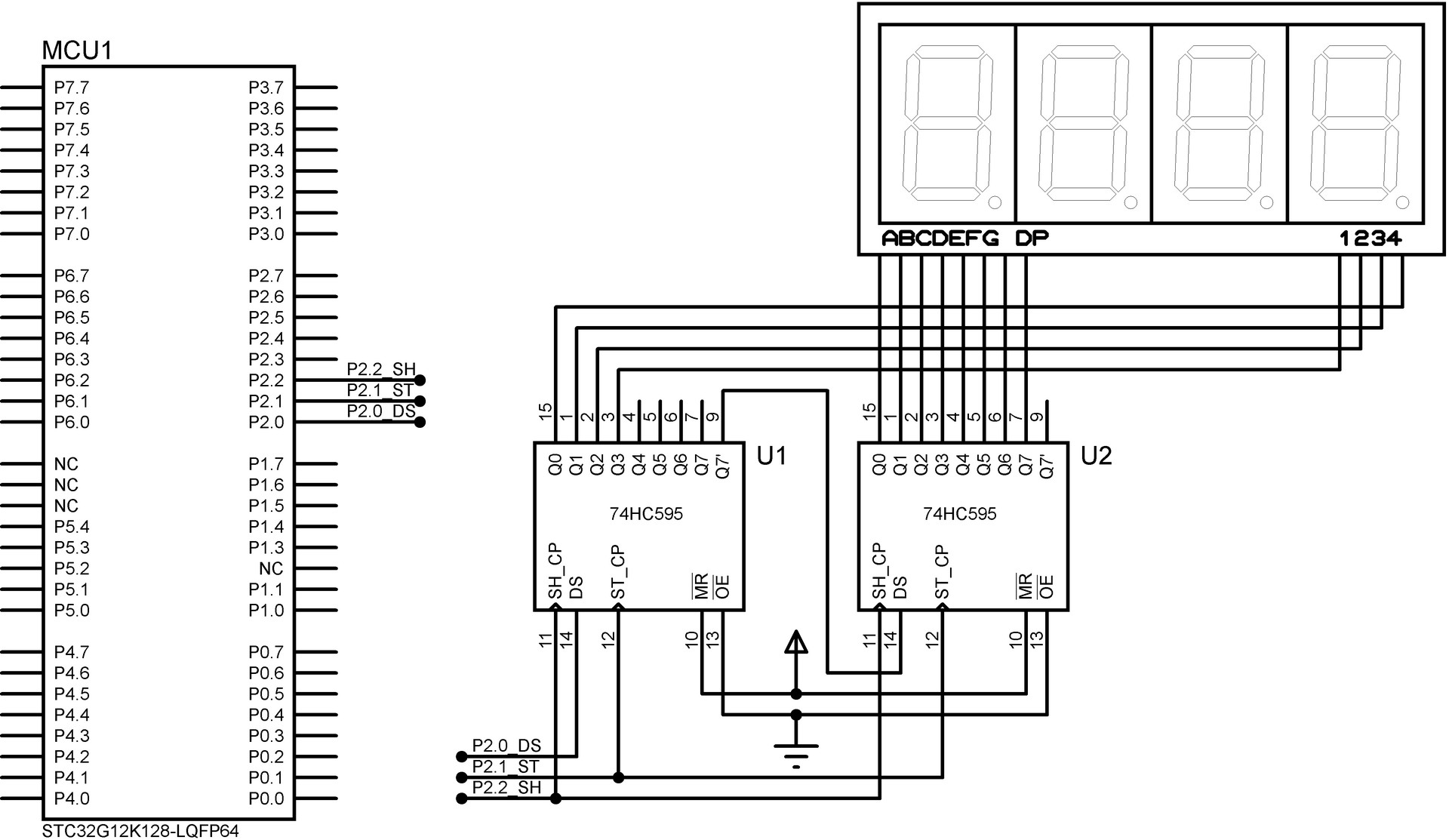

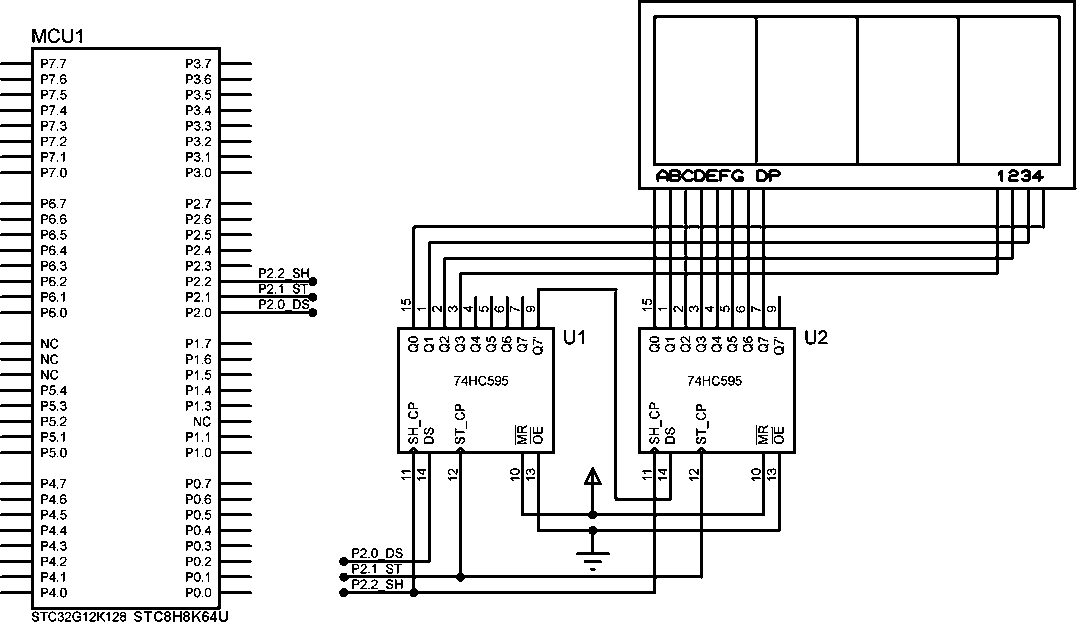

前面使用一片74HC595驱动4位共阴数码管，需要占用7个单片机IO口，为了占用更少的MCU引脚，使用2片74HC595级联达到相同的效果(减少为仅占用3个IO口)，如图所示，代码见附件。

cadp*** · 发表于 2024-3-19 09:01:05

liji*** 发表于 2024-1-26 05:12
前面使用一片74HC595驱动4位共阴数码管，需要占用7个单片机IO口，为了占用更少的MCU引脚，使用2片74HC595级 ...

大佬好，有没有16位数码管的驱动例子？8位的参照范例弄成功了，16位的却不行

小涵*** · 发表于 2024-3-30 10:11:53

学习

duro*** · 发表于 2024-5-14 22:13:57

主要是想看代码讲解。可惜没有。

angm*** · 发表于 2024-5-14 22:31:09

duro*** 发表于 2024-5-14 22:13
主要是想看代码讲解。可惜没有。

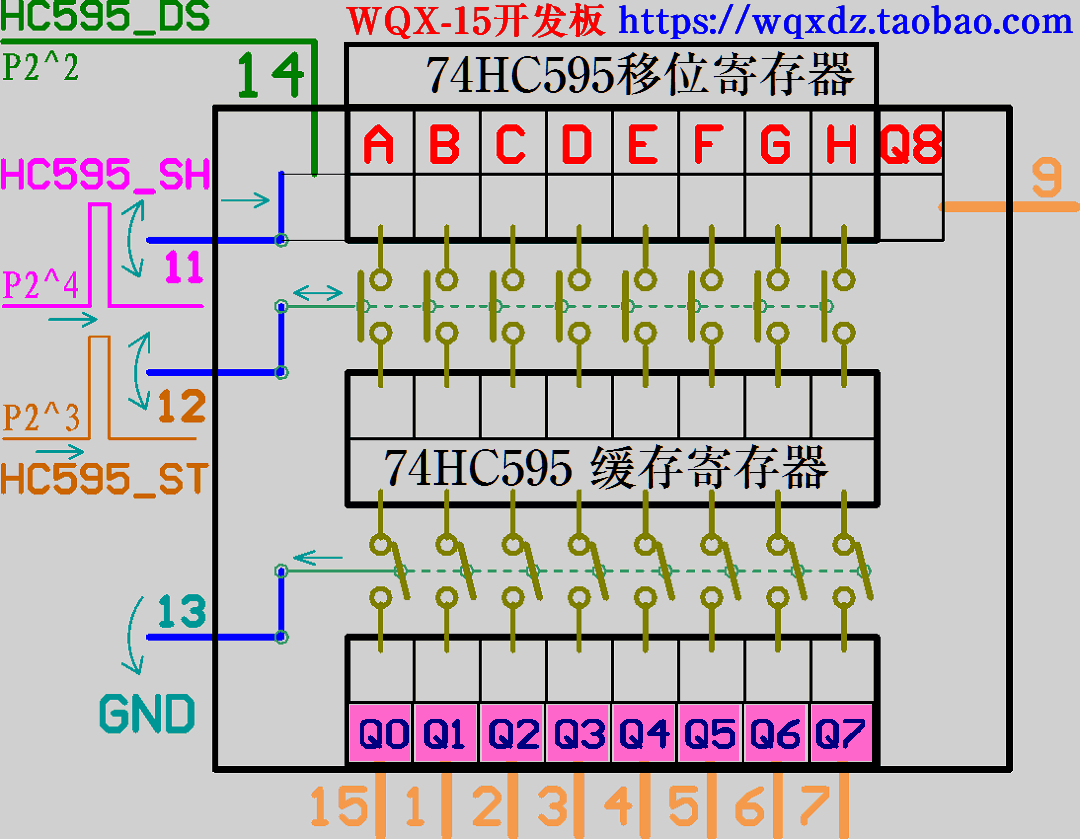

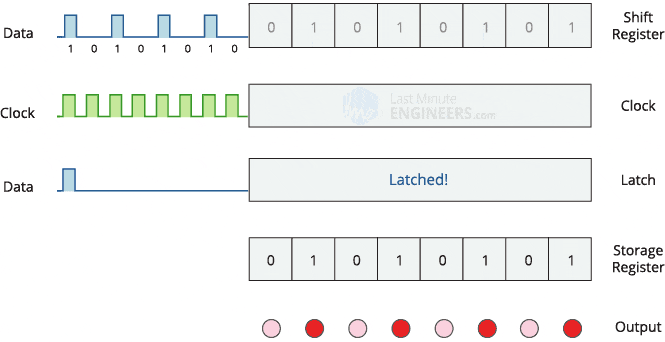

芯片动画 74HC595 逻辑工作原理

duro*** · 发表于 2024-5-15 00:24:13

angm*** 发表于 2024-5-14 22:31
芯片动画 74HC595 逻辑工作原理

有点意思

xxkj*** · 发表于 2024-5-15 09:38:03

我以为是直接驱动。
