STC32G12K128学习心得

生如***

第一集：心得体会
主要内容：初步认识单片机，了解单片机的一些功能及应用；并解答了一些初学者的常见问题，给出一些学习建议
在本集视频中了解到单片机的定义及基本组成：单片机是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。
并了解到单片机几种常见的封装：PCIP、QFN、LQFP等

生如***

第二集

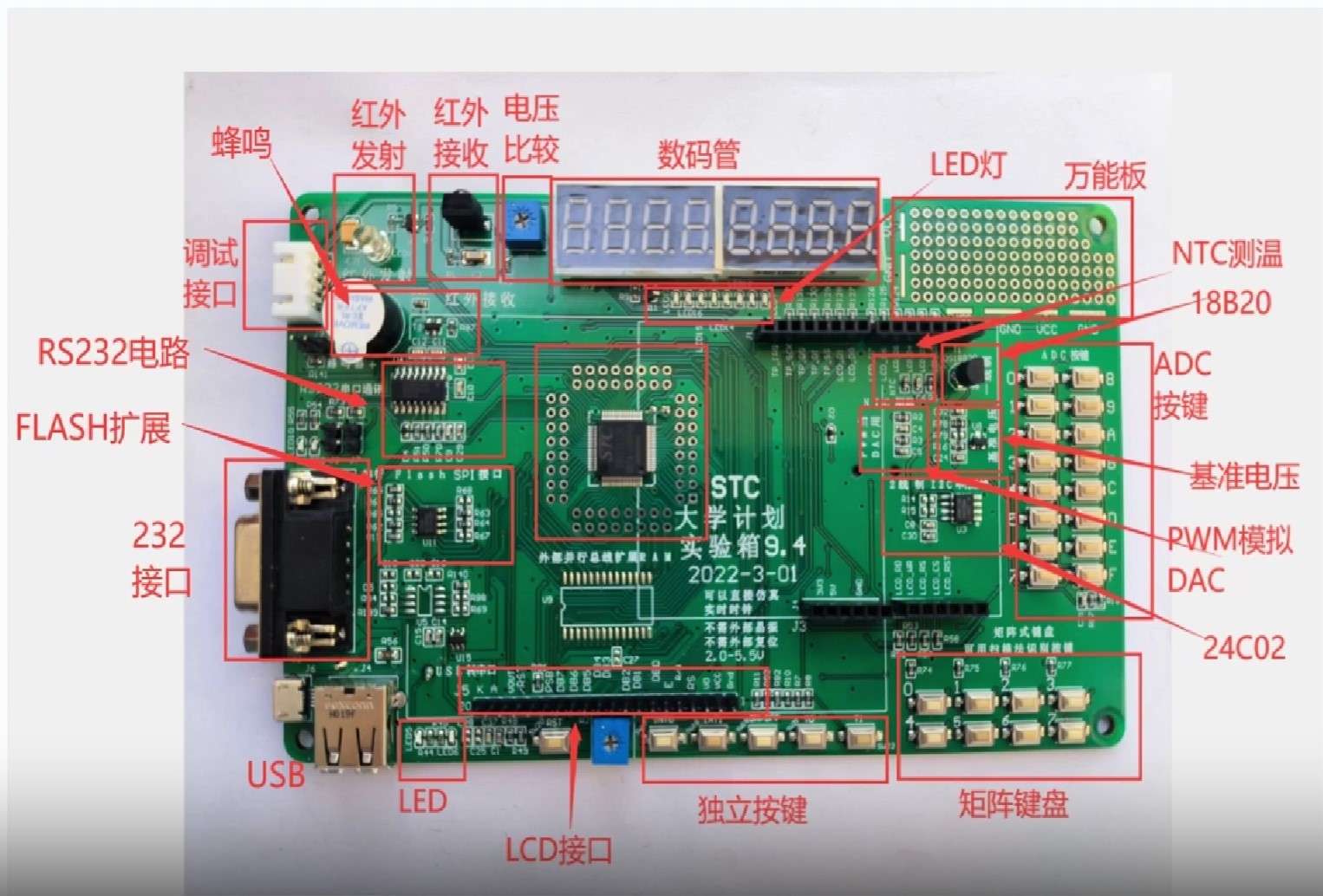

1）以红外遥控器做引导，了解其典型器件--红外发射与对应的红外接收
（2）电压比较的应用需要与其基准电压做比较，从而根据数据进行实时操作。这里和后面讲ADC采集的应用原理相似，即根据基准电压的对应数据，按照规则，反推出采集电压实际代表数据
（3）LED的应用最为广泛的就是流水灯
（4）数码管的原理：它的每一条灯线都可以根据信号独立点亮从而实现一组数据的显示；类似于电磁炉的显示和热水壶的数值显示。
（5）万能板的存在更多是为了方便用户进行后期扩展，提供区域进行附加元器件的焊接
（6）NTC测温广泛应用于上方的电子体温计探头。
（7）18B20作为温度传感，其精度高但间隔时间长，反馈数据不连续。
（8）与之相比的ADC，作为模拟电压转数据的模块，它可实现连续实时测温，产生连续线性数据，同时通过基准电压得出温度数据。
（9）DAC介绍不多，但可根据ADC反推，同时它可以产生波形图进而以此为基础进行功能调控。
（10）数据存储方面
a.24C02作为外部存储芯片可以存储上次开机是使用数据，便于在单片机损坏时进行数据转移
b.FLASH扩展，存储空间大，可以存放图片与文字等大文件数据，实现实时存储
c.RAM可存储运行时产生的数据，但断电即丢失，需要存入上述的24C02或者FLASH内。
（11）关于按键
a.独立按键，一个按键连接一个引脚，曾应用在影视剧内的典型炸弹与数码管配合使用
b.矩阵按键就是解决独立按键占用大量引脚问题，它也广泛应用于密码锁中。
（12）232接口电路需要特定线进行连接，曾应用于打印机，也可进行代码烧录。
以上为第二集的知识梳理，在冲哥的讲解下对实验箱内各元器件得到了初步理解，有了学习的动力。

生如***

第三集：
1.STC-ISP软件的下载
STC-ISP V6.92A 完整版(需要填写验证码)
STC-ISP是一款单片机下载编程烧录软件，是针对STC系列单片机而设计的，可下载STC89系列、12C2052系列和12C5410等系列的STC单片机，使用简便。
软件下载STC-ISP
STC 官方烧录软件，可用于烧录 STC 全系列单片机，并集成大量实用的开发工具

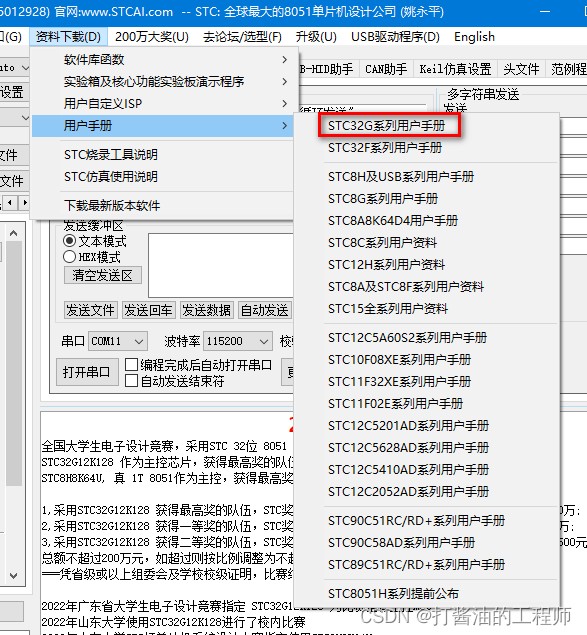

2.STC32手册下载
3.PDF阅读器下载
4.学会PDF阅读器查阅手册

利用书签和目录功能，CTRL+F搜索，快速定位。
1.如何使用PDF阅读器打开手册
2.如何查阅日录和详情
3.如何快速查阅章节
4.如何使用搜索功能

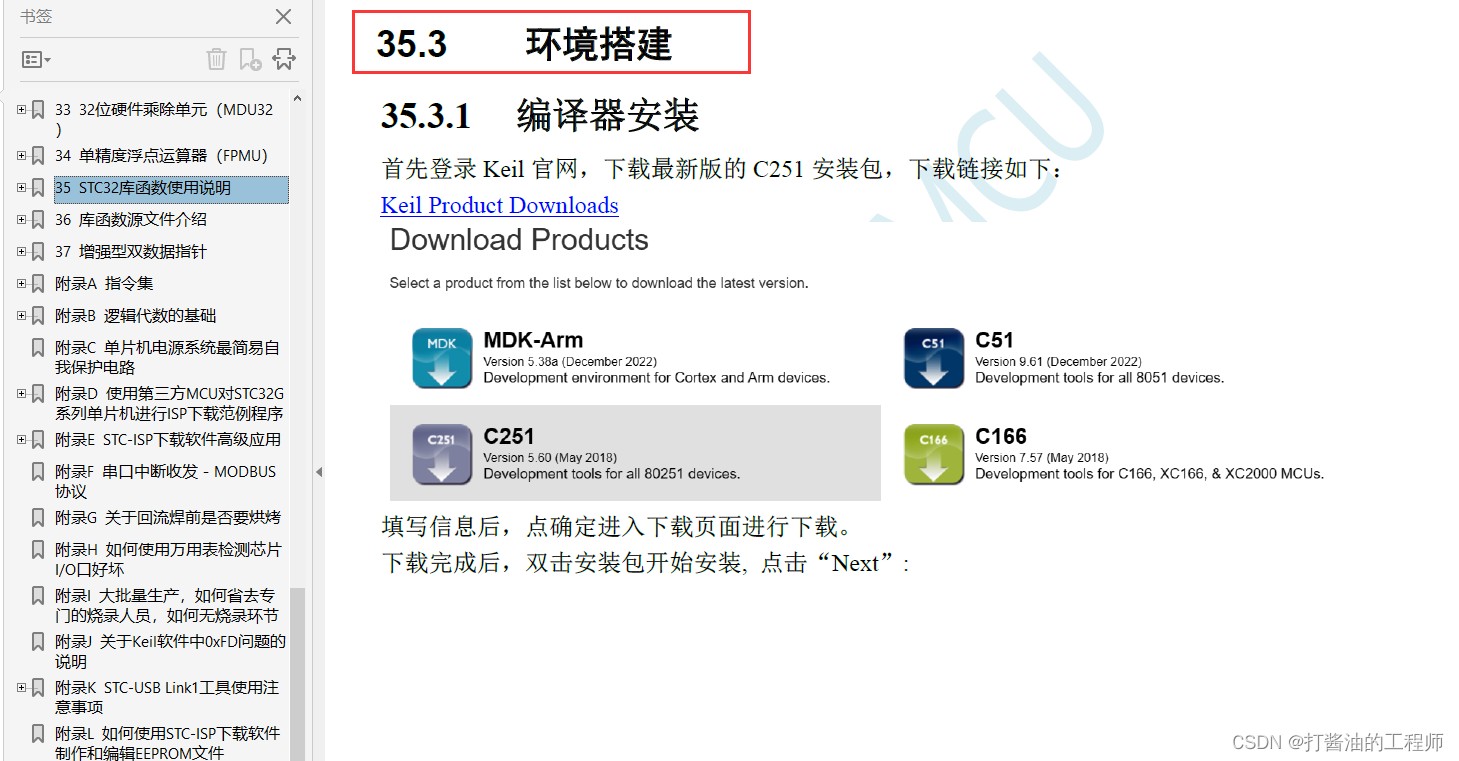

5.跟着手册搭建C251开发环境

生如***

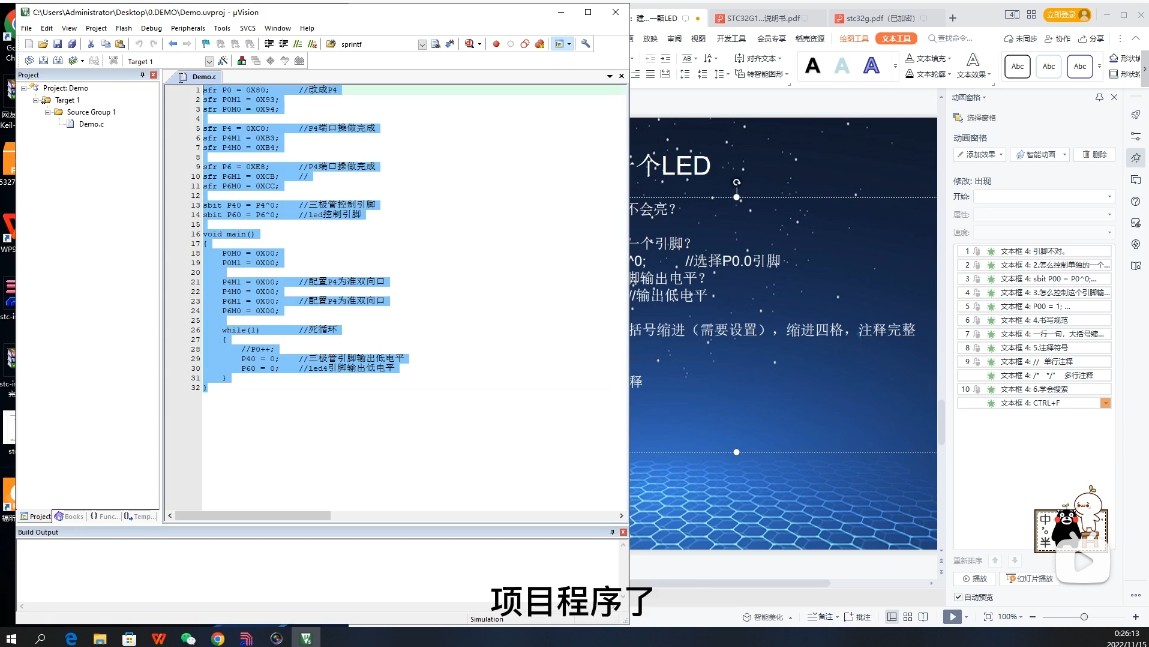

第四集：点亮LED灯

GPIO可以通过软件读取其输入电平或控制其输出高低电平。
将各部分按照顺序依次连接：GPIO-发光二极管-限流电阻-5v

这是通过控制GPIO输出高低电平即可控制LED亮灭
此种位共阳极开漏输出控制LED，还有一种是共阴极推挽输出控制LED（由于IO负载能力有限，建议使用第一种方式）

与89c51有所不同的是stc32单片机需要配置IO的工作模式：P0M1=00;P0M0=00.

生如***

第四集续：

在第四集点亮LED的基础上，通过加入一段程序，使得hex文件在下载进单片机时不需要冷启动，经过视频验证usb-cdc与usb-hid两种方式都可以在编译完以后直接下载进单片机，无需冷启动。

生如***

第五集：

第五集】心得体会

主要内容：详细讲解了数制、c语言中常用的运算符及数据类型，并演示了c语言中printf的实现
一、printf的实现
主函数中添加
if(DeviceState !=DEVSTATE_CONFIGURED) //判断USB是否连接成功
continue;
if(bUsbOutReady)
{
usb_OUT_done(); //接收应答（固定格式）
printf("室内温度：%.2f\r\n",11.2);
}
二、常见运算符
算术运算符
1、加（+）减（-）乘（*）除（/）
2、模（余）运算符（%）：不允许出现浮点型，余数正负取决于被除数正负
3、自增（++i，--i；i++，i--）

位运算符
1、右移（>>）、左移（<<）最低为补0
2、按位与（&）
3、按位或（|）
4、按位异或（^）
5、取反（～）


赋值运算符
1、+= 加赋值（a+=3 等价于 a=a+3）
2、-= 减赋值
3、*= 乘赋值
4、/= 除赋值
5、%= 求余赋值
6、&= 按位与赋值
7、|= 按位或赋值
8、^=按位异或赋值
9、<<=左移位赋值（>>=右移位赋值）


三、基本的数据类型

生如***

第六集：

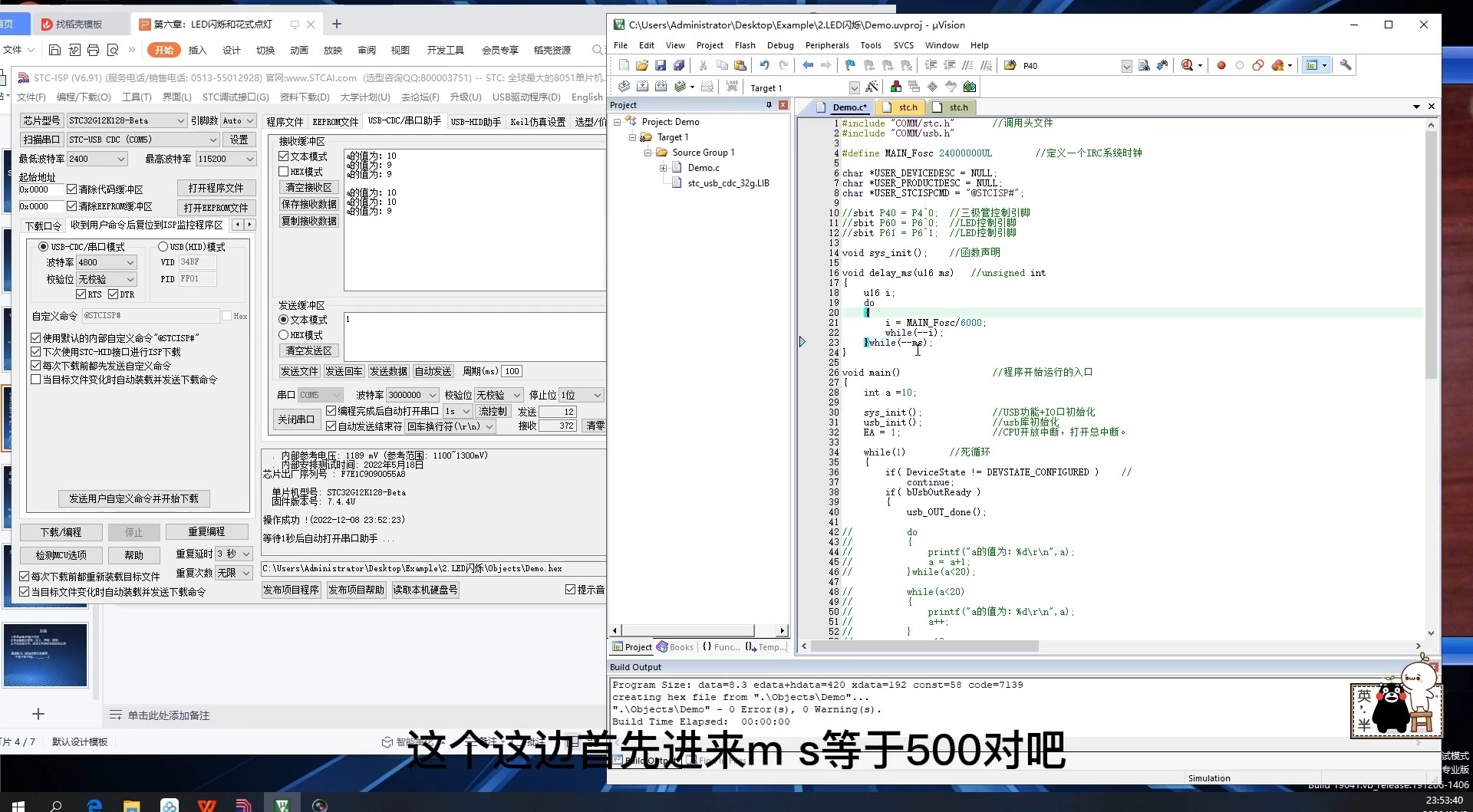

花式点亮LED灯，在程序编写过程中，学会使用函数，并形成模块编程的思维，提高程序的可读性和可维护性，一个工程实现的方式多种多样，要不断思考，用不同的方式尝试。

函数的使用
在模块化编程里，函数使用分为如下三步：
1：函数定义
      返回值 函数名称（入口参数）
     {
           函数要执行的功能；
           return 返回值；（无返回值可不写）
      }
      @返回值：没有返回值就是 void
      @函数名称：避开关键词，不重复，非特殊字符随便取
      @入口参数：类型 + 名称，多个参数“，“分开，空就写 void
2.函数声明
      返回值函数名称（入口参数）；
3.函数调用
      函数名称（入口参数）：

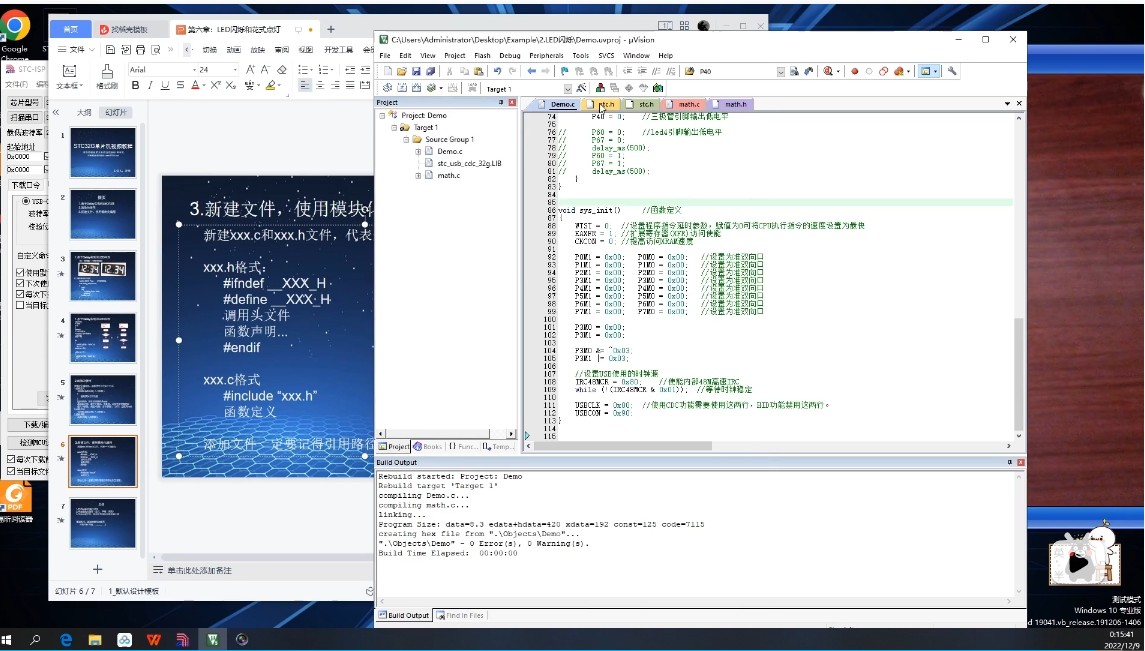

三、新建文件，使用模块化编程
新建 xxx.c 和 xxx.h 文件，代表一个功能块。
xxx.h 格式：
      #ifndef __XXX_H
      #define __XXX_H
      调用头文件
      函数声明...
      #endif
xxx.c 格式
      #include"xxx.h"
      函数定义

生如***

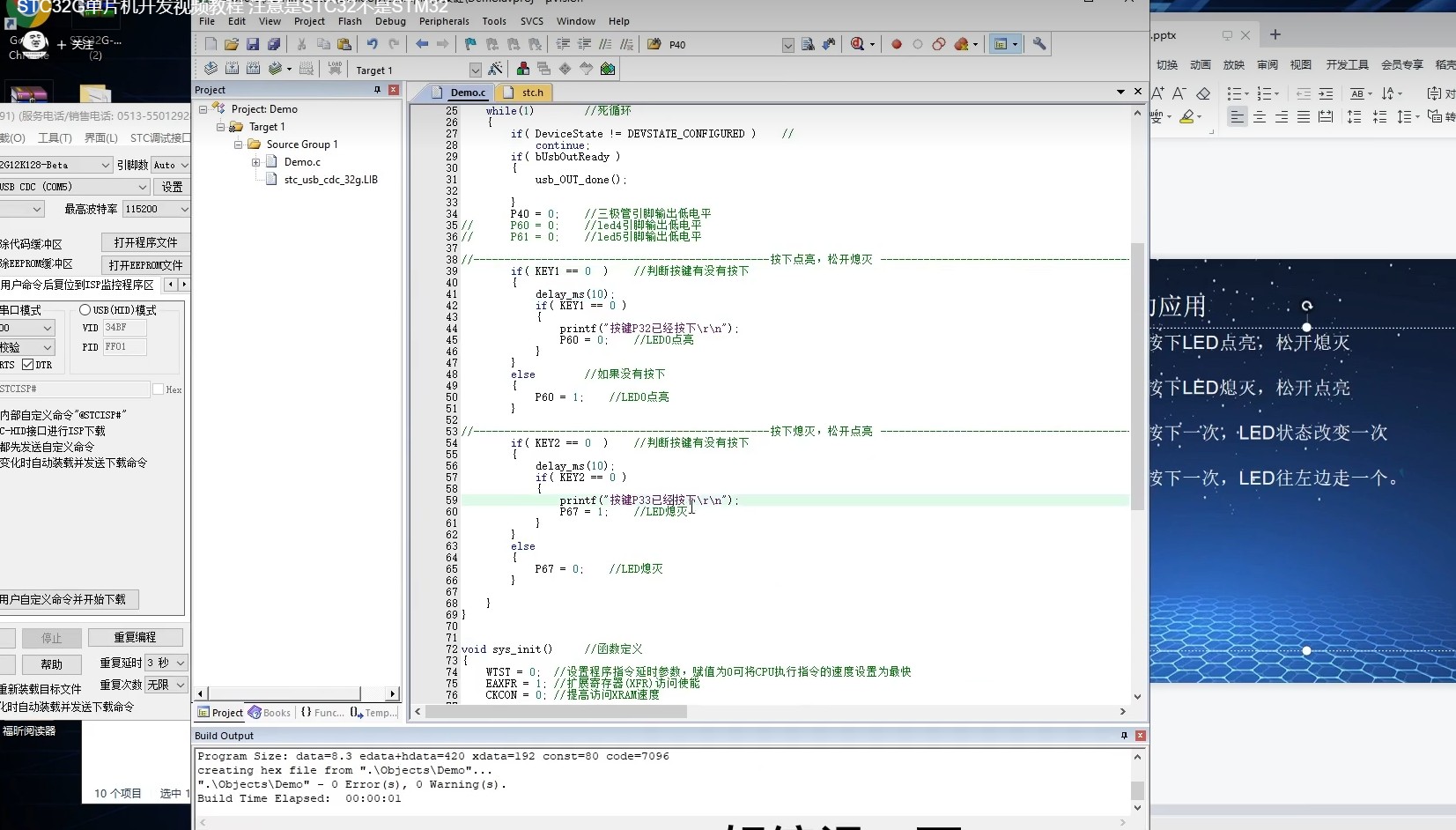

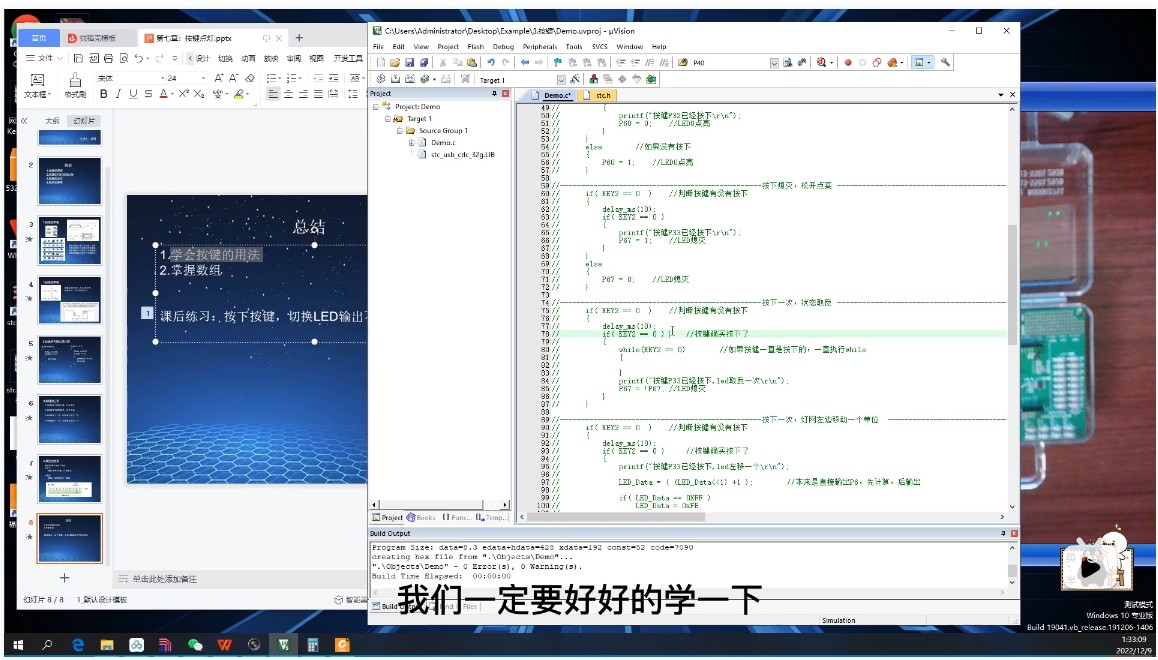

第七集：学习使用独立按键，并使用按键控制LED灯。
第一种：按下按键即执行

第二种：按下按键松手后再执行

注意：按键在按下的同时会存在机械抖动的情况，导致高低电平跳变，需要在代码中加入延时程序消抖

生如***

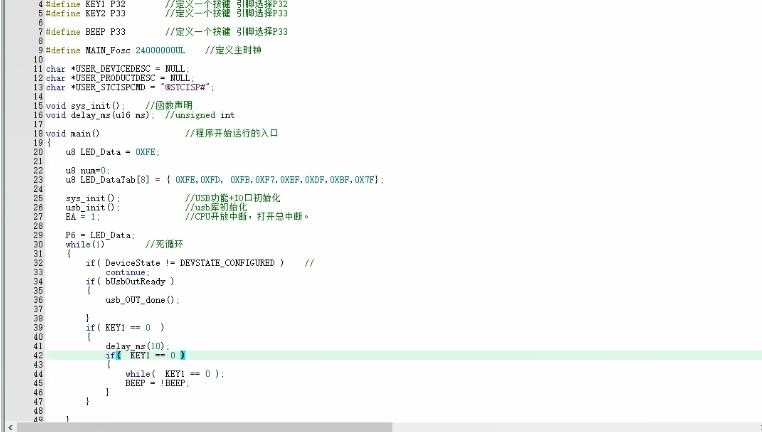

第八集：蜂鸣器

认识蜂鸣器
分为有源蜂鸣器和无源蜂鸣器，有源蜂鸣器内置震荡源，通电可直接发声，但无源蜂鸣器可通过程序控制音高

有源蜂鸣器比较好控制，只需要在端口处输出低/高电平即可发声

生如***

第九集：数码管

数码管分为共阴极和共阳极，型号尾缀A表示共阳极，K表示共阴极。
本质是由7个LED灯按照特定位置排列成断码数字，因此控制起来和驱动LED灯相似

控制断码屏显示，需要控制两组IO口，一组负责位选，一组负责段选
共阳数码管段选IO给低电平点亮 共阴数码管段选IO给高电平点亮

共阳极数码管显示数字对应的段码

10进制段码数组 {192，249，164，176，153，146，130，248，128，144}
16进制段码数组 {0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90}
共阴极数码管显示数字对应的段码
10进制段码数组 {63，6，91，79，102，109，125，7，127，111}
16进制段码数组 {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F}
共阳和共阴数码管段码是相互按位取反的关系
