ADC输入这里要接限流电阻吗？如果要接，接多大的限流电阻？

神***

神***

梁***

fjst*** 发表于 2024-5-10 16:51
MCU自带的ADC都要求输入源阻抗不能大于10K，但是我看有的应用使用470K的输入电阻，这样为什么还能用？ ...

不管是MCU自带的ADC还是单独的ADC芯片，如果输入没有缓冲、直接采样的，则要求输入内阻越低越好，特别是高速率采样时。而高分辨率（比如16位、24位）的ADC，甚至要求输入信号内阻为10欧姆。
所以，你要用470K输入电阻不是不可以，只要你对精度要求没那么高（不小于1%），ADC对地接0.1uF电容，采样速度不要超过100Hz，温度在0~50度，是没有问题的。偏离这些件，都有可能导致精度下降。

Yim_***

串联电阻的阻值要根据输入信号的幅度和ADC的输入电压范围来确定。
一般来说，电阻阻值应该使得输入信号的幅度能够充分利用ADC的输入量程，
避免过大或过小导致采样精度下降。

神***

输入电压没高过 ADC_VREF+, 就
没必要用分压电阻，串电阻是根本不需要的 !
输入电压高过 ADC_VREF+, 就
必需用分压电阻，串电阻是根本不需要的 ！

不考虑功耗，2个分压电阻不要太大

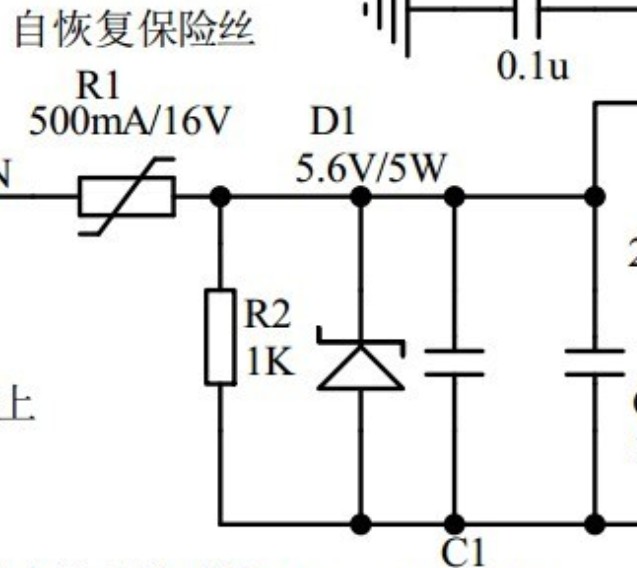

从下面这个满分的图出发设计实用电路


完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

VC***

梁*** 发表于 2024-5-10 17:31
不管是MCU自带的ADC还是单独的ADC芯片，如果输入没有缓冲、直接采样的，则要求输入内阻越低越好，特别是 ...

请问一下，STC全系列的单片机，片内ADC都是带缓冲的吗？可以接受外部的高阻抗信号输入吗？

梁***

VC*** 发表于 2024-11-5 00:37
请问一下，STC全系列的单片机，片内ADC都是带缓冲的吗？可以接受外部的高阻抗信号输入吗？ ...

STC全系列的单片机，片内ADC都不带缓冲。

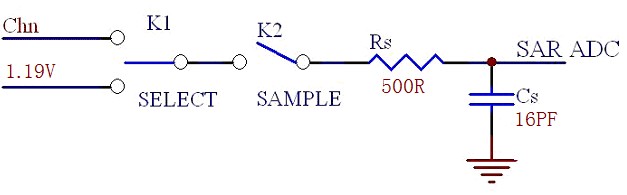

ADC采样示意图：


采样电容可以看做一个开关电容，采样频率为f，采样电容为C，则等效电阻为1/fC。

采样频率(Hz)       1K      10K      100K
等效输入电阻    62.5M   6.25M    625K
可见，虽然不带缓冲，但当采样频率不高时，等效输入电阻还是比较大的。

wlh***

谢谢分享

Yim_***

Yim_*** 发表于 2024-6-5 23:49
串联电阻的阻值要根据输入信号的幅度和ADC的输入电压范围来确定。
一般来说，电阻阻值应该使得输入信号的幅 ...

能帮到你就好，毕竟超幅或者超量程，ADC大概率是要出问题的。
