ADC 疑惑求助

Hons***

_奶*** 发表于 2024-1-16 13:32
你可以输出一下ADC寄存器的值，，你打印的这个vcc是计算之后的参考电压值
还有你这个是什么单片机 10位AD ...

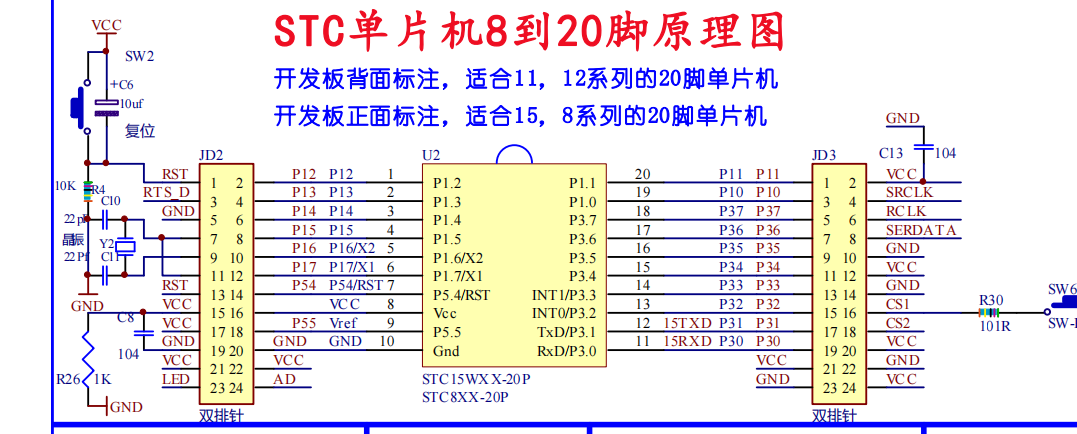

我用的是 STC8H1KO8,  用的是10位AD

Hons***

wangxi*** 发表于 2024-1-16 13:11
主控是啥型号，会不会是12位ADC

我用的是stc1k08，貌似没有12位ADC

Hons***

这个就是我打印的寄存器的值

你可以输出一下ADC寄存器的值，，你打印的这个vcc是计算之后的参考电压值
还有你这个是什么单片机 10位AD么

_奶***

Hons*** 发表于 2024-1-16 13:51
这个就是我打印的寄存器的值

F2=》242   这不是符合你的预期么。。

_奶***

至于为什么这样计算 可以看手册ADC相关计算公式章节

12位单片机 用4096
10位单片机 用1024
这个参考例程上写的也比较明白

Hons***

不好意思 再请教一个问题

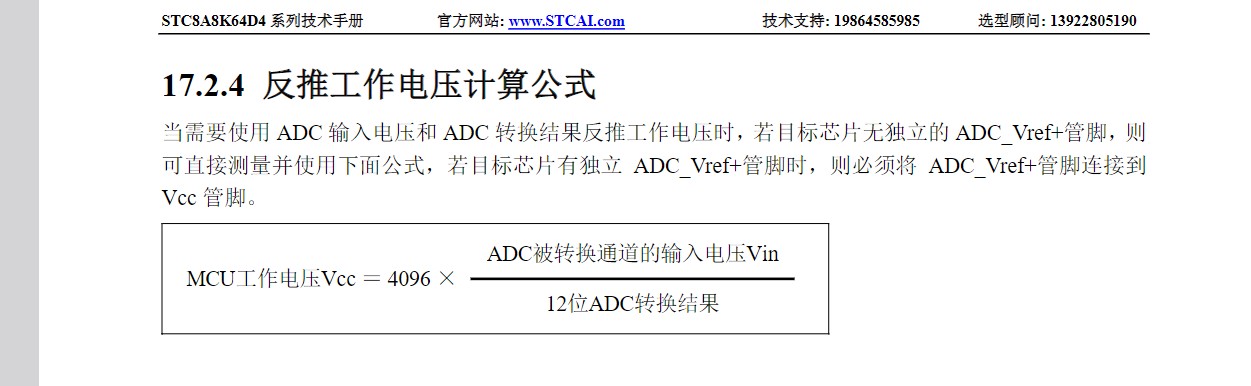

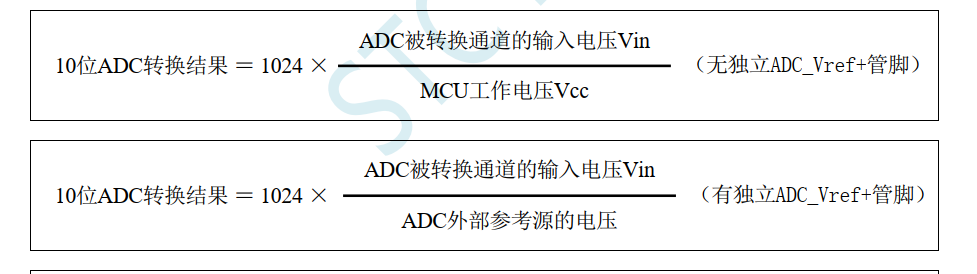

这里我得到的是ADC转换结果    那么Vin  和ADC外部参考源电压 应该分别对应 5V  和 1.19V吧，那我自己所理解的计算 是  ADC转换结果 = 1024 *（5/1.19）
所以我不知道是不是哪里理解错误了。感觉就是一直就在纠结这个问题

F2=》242   这不是符合你的预期么。

Hons***

难道是 内部1.19v才是 测量电压  外部 5V才是作为一个基准电压？？
所以  ACD转换结果 = 1024 *1.19/5 = 243  ？？

不好意思 再请教一个问题
这里我得到的是ADC转换结果    那么Vin  和ADC外部参考源电压 应该分别对应 5V  和 1.19V吧，那我自己所理解的计算 是  ADC转换结果 = 1024 *（5/1.19）
所以我不知道是不是哪里理解错误了。感觉就是一直就在纠结这个问题

_奶***

首先你得弄明白，正常的ADC是怎么工作的，数值是怎么输出的。
15通道这个只不过是反过来了。
手册里基本上说的很清楚，我这里再解释也只不过把手册的复制过来

Hons***

_奶*** 发表于 2024-1-17 11:39
首先你得弄明白，正常的ADC是怎么工作的，数值是怎么输出的。
15通道这个只不过是反过来了。
手册里基本上 ...

十分感谢您的解答，我对ADC工作原理有了一定的理解。

梁***

Hons*** 发表于 2024-1-16 11:31
首先 我对  1381 这个值有疑惑，因为如果是ADC采集到的值，那么应该是不超过2^10，如果是电压值，那么不 ...

你的计算是错误的，并且明显错误。
BGV是ADC输入电压，参考电压是VCC，RES是ADC值，10位ADC，则 RES = 1024*BGV/VCC，所以推导出 VCC = 1024*BGV/RES？
