ADC 疑惑求助

Hons***

我参考的是例程  “利用ADC第15通道测量外部电压”


以下是ADC.C文件
-------------------------------------------------------------

-------------------------------------------------------------


int *BGV;                                       //内部1.19V参考信号源值存放在idata中
                                                //idata的EFH地址存放高字节
                                                //idata的F0H地址存放低字节
                                                //电压单位为毫伏(mV)

void ADC_Init()
{
    P_SW2 |= 0x80;
    ADCTIM = 0x3f;                              //设置ADC内部时序
    P_SW2 &= 0x7f;

    ADCCFG = 0x2f;                              //设置ADC时钟为系统时钟/2/16
    ADC_CONTR = 0x8f;                           //使能ADC模块,并选择第15通道
}

int ADC_Read()
{
    int res;

    ADC_CONTR |= 0x40;                          //启动AD转换
    _nop_();
    _nop_();
    while (!(ADC_CONTR & 0x20));                //查询ADC完成标志
    ADC_CONTR &= ~0x20;                         //清完成标志
    res = (ADC_RES << 8) | ADC_RESL;            //读取ADC结果

    return res;
}


以下上main.c文件

-------------------------------------------------------------

-------------------------------------------------------------


void main ()
{
        int res;
        int vcc;
        int i;

        Io_Init();
        UartInit();
        ADC_Init();


        ES = 1;
  EA = 1;
        BGV = (int idata *)0xef;

         res = 0;
   for (i=0; i<8; i++)
   {
       res += ADC_Read();                       //读取8次数据
   }
   res >>= 3;                                  //取平均值

   vcc = (int)(1024L * *BGV / res);            //(10位ADC算法)计算VREF管脚电压,即电池电压


        while(1)
        {
//                UartSend(3);
                UartSend(vcc >> 8);                         //输出电压值到串口
    UartSend(vcc);
        }

}


我暂时想问的点是：

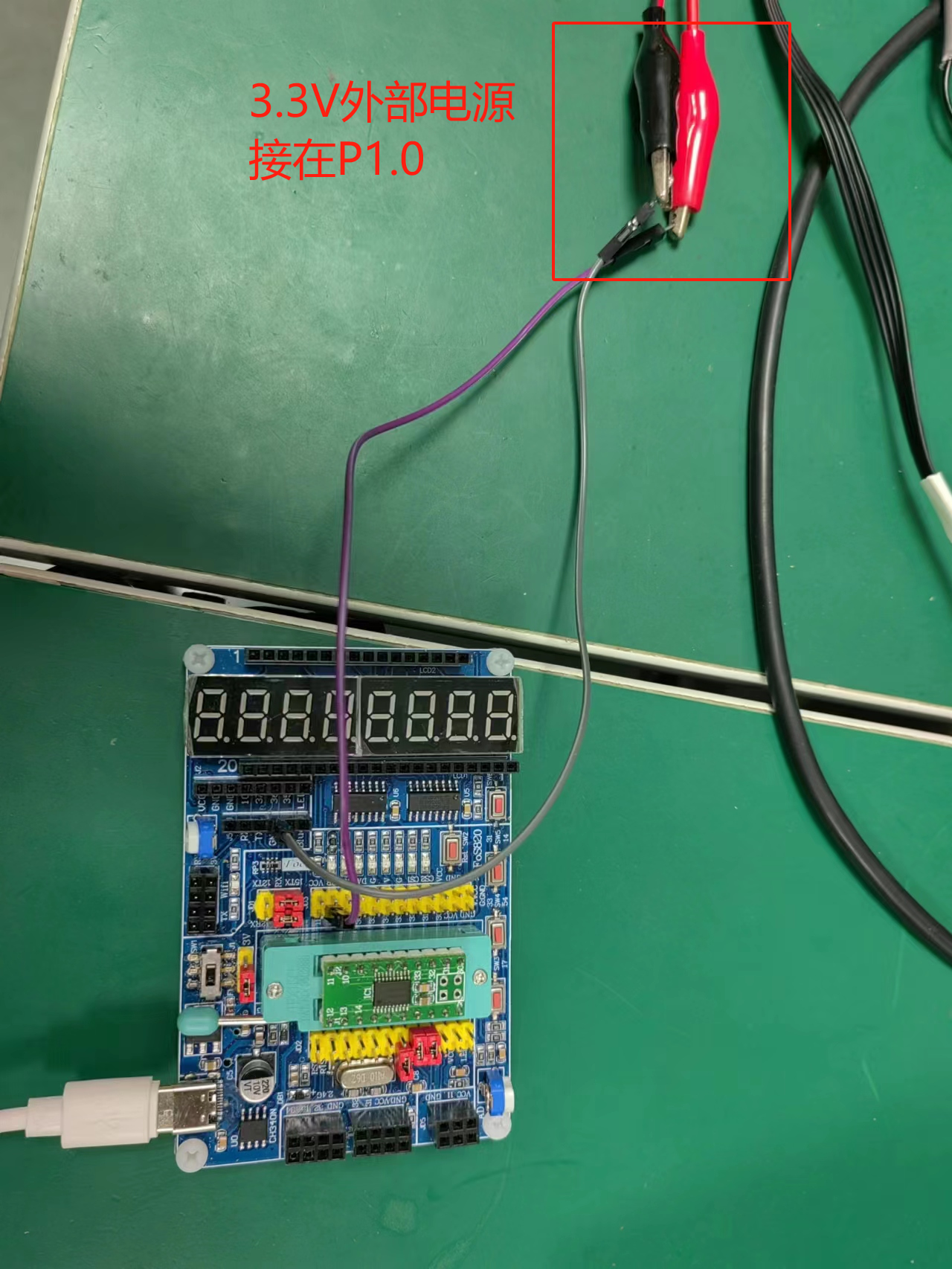

1、我的硬件电路上 是不是需要在 P1.0 脚外加测试电压
2、程序会在 ADC_Init();这个函数中的 （  while (!(ADC_CONTR & 0x20));    //查询ADC完成标志   ）卡死。这是不是意味着我为正确打开 ADC检测


ADC 部分实在是有点难理解 ，目前觉得有电混乱 ，自己大概知道如何配置以及开启，但是实际跑不起来，暂时也不清楚是硬件未正确连接还是程序编写错误，所以恳请各位大佬指点迷津，传授经验。

kk***

你读取的是内部1.19V参考电压（通道15），与外电路连接方式无关。如你需要读取P1.0引脚上的电压，则需要选择通道0。
你的程序似乎和手册上的程序是一致的，试试手册上的程序能不能正常运行。

梁***

读15通道计算VCC电压不需要外部硬件配合，直接读取就可以计算了。
另外，ADC初始化后至少要延时1ms让模拟电路稳定后，才能进行ADC转换。

Hons***

void main(void)
{
        // 初始化
         int res;
   int vcc;
   int i;

        Io_Init();
  BGV = (int idata *)0xef;
  ADCInit();                                  //ADC初始化
  UartInit();                                 //串口初始化

  ES = 1;
  EA = 1;

  res = 0;
  for (i=0; i<8; i++)
  {
     res += ADCRead();                       //读取8次数据
   }
   res >>= 3;                                  //取平均值

    vcc = (int)(1024L * *BGV / res);            //(10位ADC算法)计算VREF管脚电压,即电池电压
//  vcc = (int)(4096L * *BGV / res);            //(12位ADC算法)计算VREF管脚电压,即电池电压
                                                //注意,此电压的单位为毫伏(mV)
//    UartSend(vcc >> 8);                         //输出电压值到串口
//    UartSend(vcc);

         Delay10ms();
    while (1)
                {
                        UartSend(vcc >> 8);                         //输出电压值到串口
                        UartSend(vcc);
                        Delay500ms();

                }
}

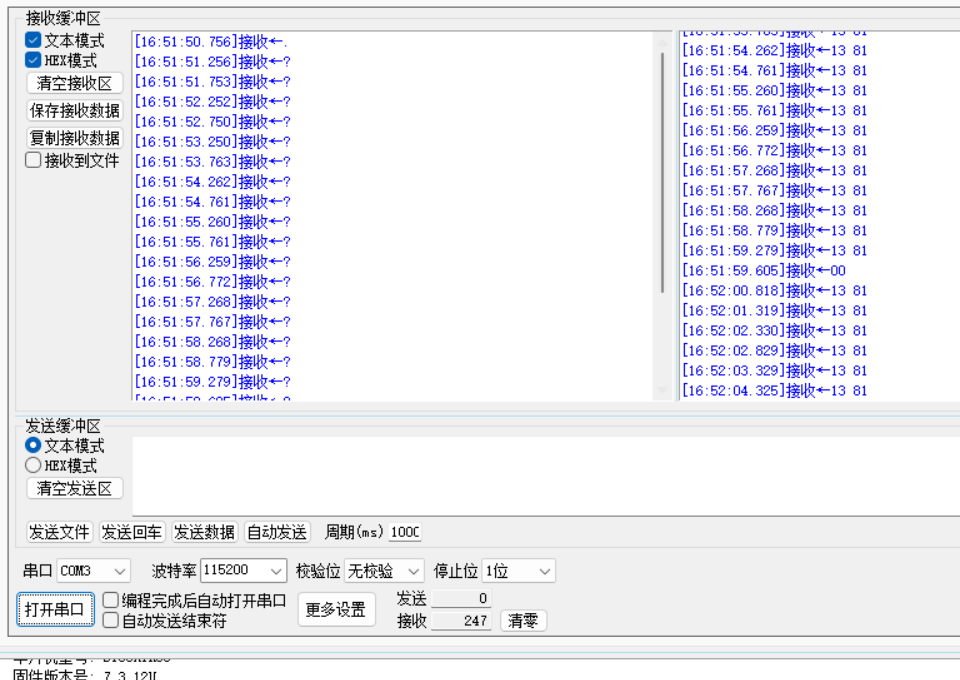

这是做了一点小修改 然后再串口得到了下面的数据，这数据是不是不太正确的？

读15通道计算VCC电压不需要外部硬件配合，直接读取就可以计算了。
另外，ADC初始化后至少要延时1ms让模拟电路稳定后，才能进行ADC转换。

_奶***

1381=> 4993 mV  你是5V供电么

Hons***

_奶*** 发表于 2024-1-16 09:23
1381=> 4993 mV  你是5V供电么

是   读取的15通道的值

_奶***

那还有有什么问题啊0.0

Hons***

_奶*** 发表于 2024-1-16 10:07
那还有有什么问题啊0.0

首先 我对  1381 这个值有疑惑，因为如果是ADC采集到的值，那么应该是不超过2^10，如果是电压值，那么不应该是 5 左右的一个值吗？？

还有一点比较疑惑的是计算公式  vcc = (int)(1024L * *BGV / res);
按照我对手册的理解 他不应该是 vcc = (int)(*BGV / 1024L * res); 吗？？

这是我感到困惑的点 很期待你的解答

wangxi***

Hons*** 发表于 2024-1-16 11:31
首先 我对  1381 这个值有疑惑，因为如果是ADC采集到的值，那么应该是不超过2^10，如果是电压值，那么不 ...

主控是啥型号，会不会是12位ADC

_奶***

Hons*** 发表于 2024-1-16 11:31
首先 我对  1381 这个值有疑惑，因为如果是ADC采集到的值，那么应该是不超过2^10，如果是电压值，那么不 ...

你可以输出一下ADC寄存器的值，，你打印的这个vcc是计算之后的参考电压值
还有你这个是什么单片机 10位AD么
