5V供电，有2个IO引脚高电平为3.1V？

zhangzh***

zxcv*** 发表于 2024-1-5 18:08
准双向口，负载小到一定程度就变成输入模式了

我改成推挽，可以了。但b极、c极电流超过我希望的了。我后面再调整下R73、R74电阻。

zhangzh***

zhangzh*** 发表于 2024-1-5 16:24
控制LCD的背光板。P2.2通过电阻R74接到S8050的b极，发现R74更换为1.8K后，P2.2只有0.68V。

...

这个电路是希望工作于截止、饱和模式的，由于准双向口配置，阴差阳错工作于放大模式了。后面有空分析下。

zhangzh***

分析结果，汇报下。
1、电路是控制LCD背光源的，相关信息如下。
BACKLIGHT连接P22。VCC为5V。
S8050的C极最大电流500mA，直流电流增益80(min) 400(max)。
LED_A和LEDA_K之间有7颗LED白光灯，电流15*7=105mA，电压降2.7V(min) 2.8V(typ) 2.9V(max)。
希望C极电流在84~105mA之间。
2、一开始，测得c极电流约62mA，不够；P22量得电压是3.1V，不是期望的约5V。
3、没有细想，想着c极电流不够，那就把c极串联电阻R73改小，22欧->16.6欧，这样c极电流能变大吧。
一测，c极电流还是约62mA，居然没变，怎么回事？
4、还是没有细想，想到P22量得电压是3.1V，b极电流约240uA（c极电流约62mA，则放大倍数约260），那就把b极串联电阻R74改小，10K->1.8K，这样b极电流能变大吧（从而c极电流也变大）。
一测，c极电流没有变大，反而变小为约4mA，P22量得电压是0.68V，b极电流约16uA。怪了？
5、发帖请教，得知需要用推挽模式，改为推挽模式，c极电流约120mA，又超过了。
6、把电阻恢复原值，即R73=22欧，R74=10K，用推挽模式，测得c极电流约88mA，正常了。
7、还得知另一个办法是上拉电阻，外部上拉和内部上拉道理相同，于是用了内部上拉电阻，仍是准双向口模式，测得c极电流约86mA，也可以。

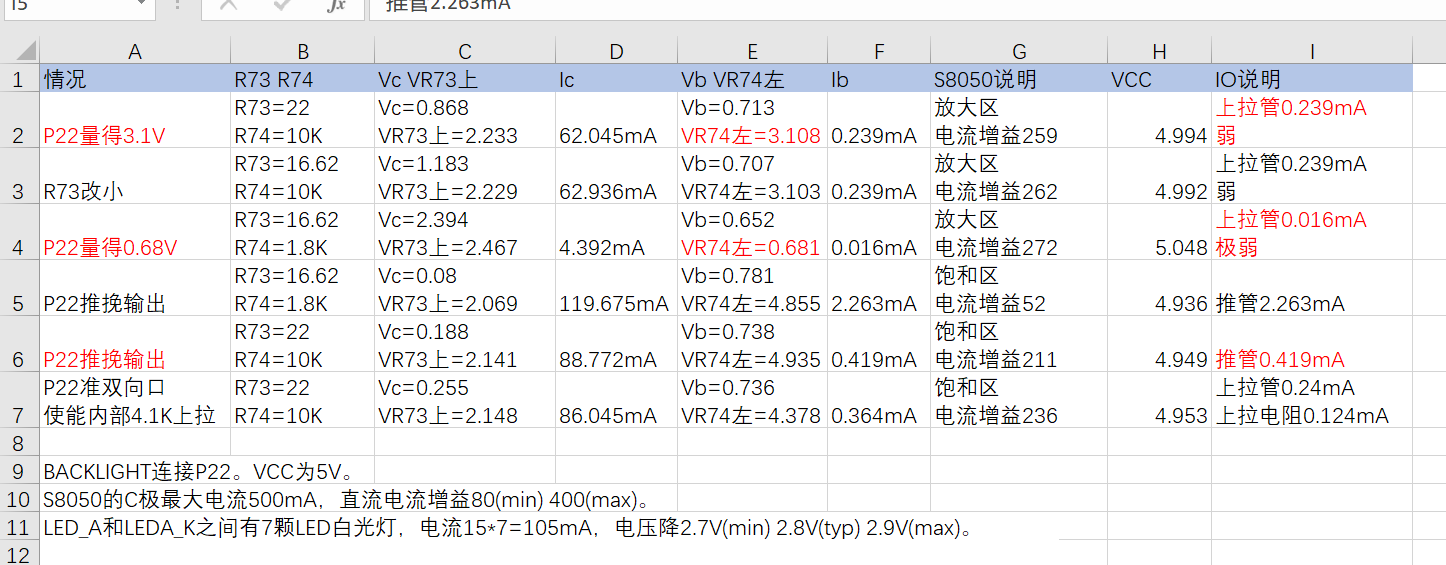

后仔细分析这些实验，S8050和IO口的工作模式不同的，总结如下。
步骤2，S8050工作于放大区，IO口准双向，弱上拉管提供240uA电流。
步骤3，S8050工作于放大区，IO口准双向，弱上拉管提供240uA电流。同时说明，三极管放大时，c极电流由b极电流决定，c极串联电阻改了没变化。
步骤4，S8050工作于放大区，IO口准双向，极弱上拉管提供16uA电流。因为即使是240uA电流，但串联电阻1.8K只能产生0.432V电压，加上b极0.7V，也只能得1.132V电压，低于IO口高电平要求的1.6V，会把弱上拉管关闭，只剩极弱上拉管提供16uA电流。
步骤5，S8050工作于饱和区，IO口推挽输出，上方推管提供2.2mA电流。
步骤6，S8050工作于饱和区，IO口推挽输出，上方推管提供0.42mA电流。同时说明，S8050在b极电流240uA时进不了饱和区，但420uA就可以进饱和区了。
步骤7，S8050工作于饱和区，IO口准双向+内部4.1K上拉，弱上拉管提供240uA电流，上拉电阻提供124uA电流。内部上拉电阻实际约4.6K。
另：
三极管b极电流较小时，工作于放大区，c极电流通过调整b极电阻确定；三极管b极电流较大时，工作于饱和区，c极电流通过调整c极电阻确定。
5V供电情况下，准双向口，最大source电流240uA（弱上拉管），如果弱上拉管关闭，只剩电流16uA（极弱上拉管），那么为了弱上拉管不关闭，外接电阻要求最小是多少？（驱动三极管场景）
(1.6V-0.7V)/(240uA)=3.75K。
