5V供电，有2个IO引脚高电平为3.1V？

zhangzh***

请问：芯片STC8H8K64U，Vcc引脚供电5V，多数IO引脚测量到高电平为5V，目前至少有2个IO引脚测量到高电平是3.1V，一个引脚是P3.1（运行USB相关程序），另一个引脚是P2.2（普通IO），这是什么原因？

神***

把原理图的 PDF 发上来，大家好帮你分析

zhangzh***

神*** 发表于 2024-1-5 16:08
把原理图的 PDF 发上来，大家好帮你分析

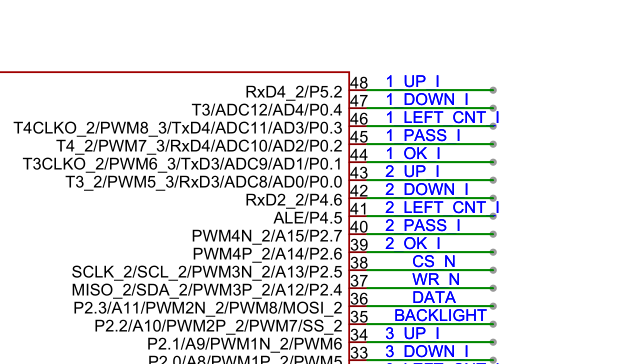

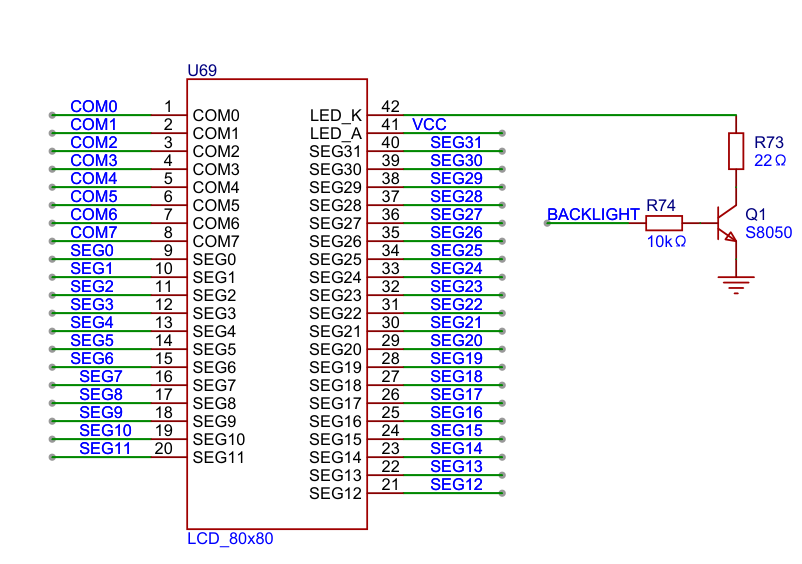

控制LCD的背光板。P2.2通过电阻R74接到S8050的b极，发现R74更换为1.8K后，P2.2只有0.68V。

神***

P2.2改成强推挽，不学习数据手册的原因

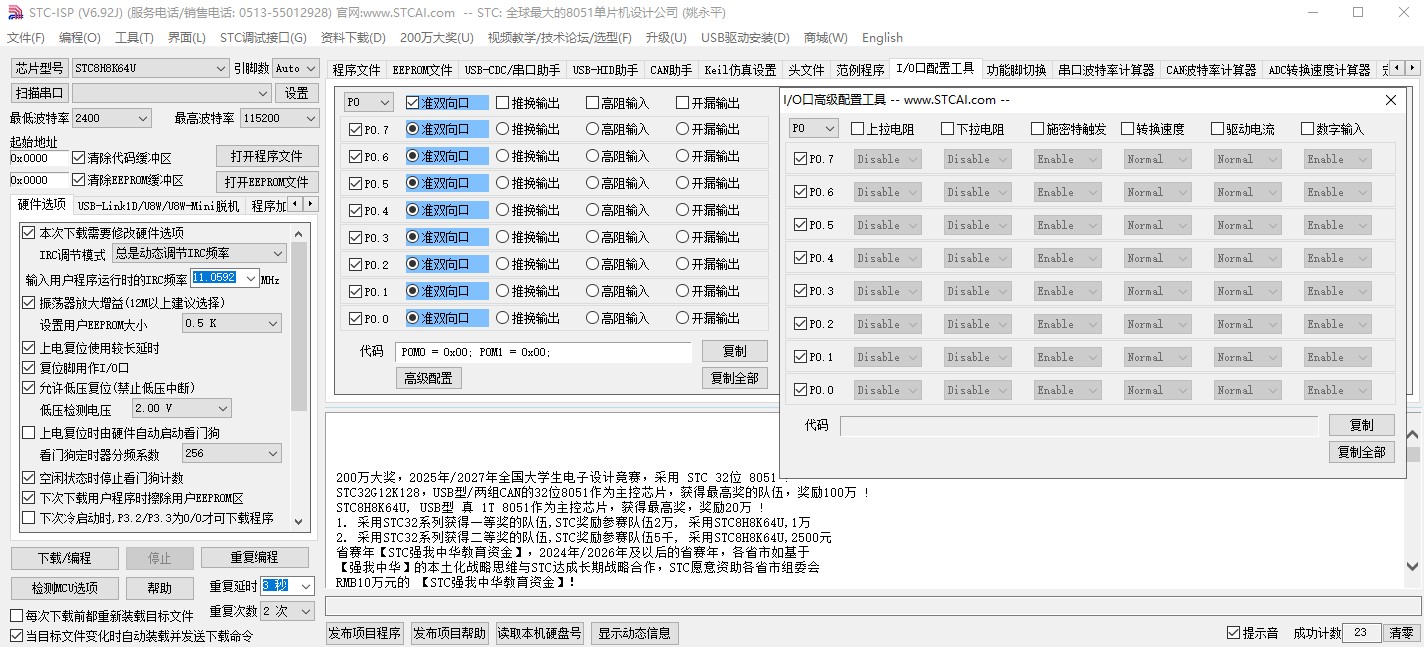

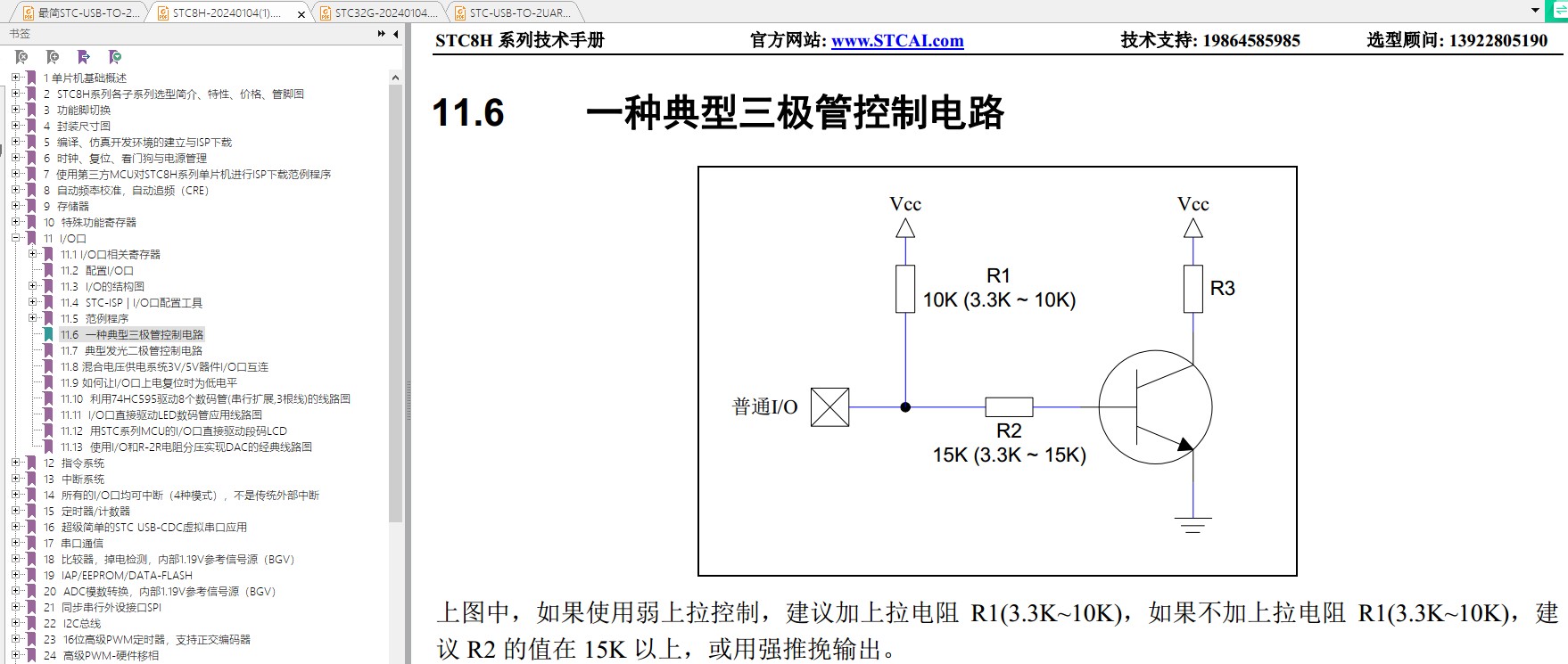

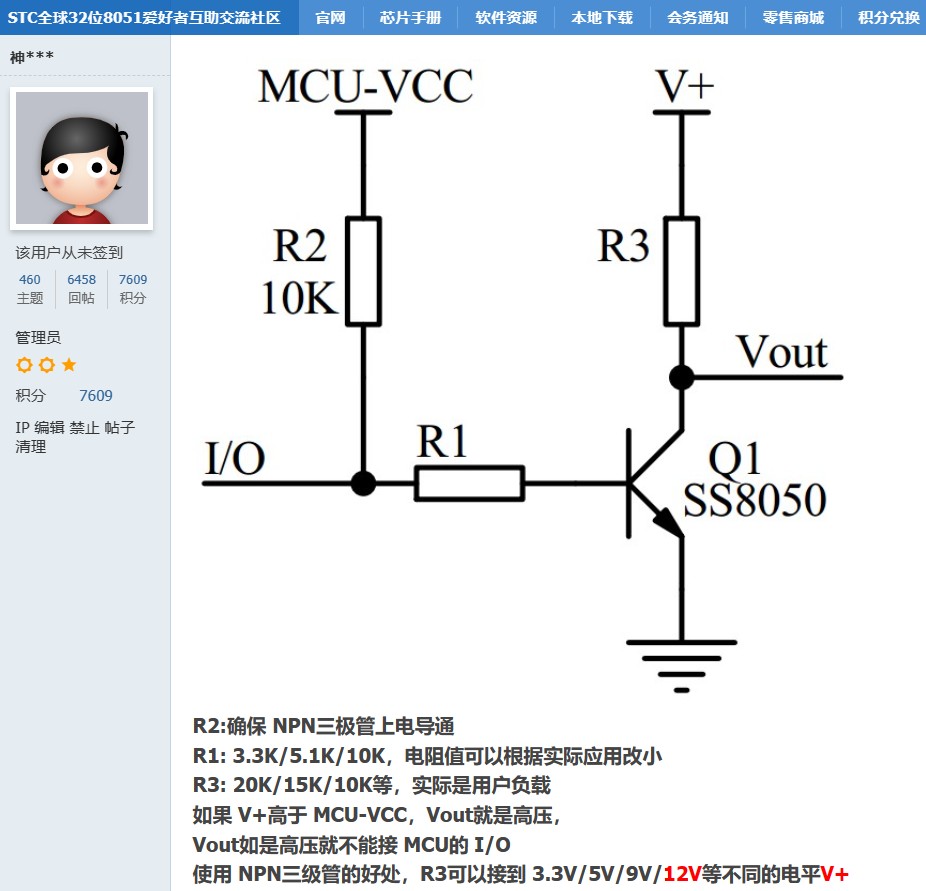

或如下，准双向 + 外部上拉/或打开内部上拉电阻

神***

本坛讲解也没看



https://www.stcaimcu.com/forum.p ... =4830&pid=33151

zhangzh***

我那电路是以前一个项目用过可以的，就直接拿来用了，不同的是以前那项目用的芯片是国民技术的ARM芯片。我后面根据你说的试下。

神***

zhangzh*** 发表于 2024-1-5 17:05
我那电路是以前一个项目用过可以的，就直接拿来用了，不同的是以前那项目用的芯片是国民技术的ARM芯片。我 ...

你I/O输出用强推挽，没问题

zhangzh***

zhangzh*** 发表于 2024-1-5 16:24
控制LCD的背光板。P2.2通过电阻R74接到S8050的b极，发现R74更换为1.8K后，P2.2只有0.68V。

...

我这里还是不太理解。
1、我是因为c极电流不够，想加大，所以想着把b极电流加大。
2、为了把b极电流加大，所以R74改小，从10K改为1.8K。
3、原R74=10K时候，R74两端电压分别为3.1V, 0.7V，推算出b极电流240uA；
改小R74=1.8K后，R74两端电压分别为0.686V, 0.657V，推算出b极电流16uA。

问题就是：改小R74，对芯片来说，不就是外部负载电阻变小了，电流不应该变大吗，怎么反而变小了？

神***

你用强推挽测试下

zxcv***

zhangzh*** 发表于 2024-1-5 17:59
我这里还是不太理解。
1、我是因为c极电流不够，想加大，所以想着把b极电流加大。
2、为了把b极电流加大 ...

准双向口，负载小到一定程度就变成输入模式了
