从底层看图，焊盘都是这种灰色的，从顶层看是正常的？？

38009*** · 发表于 2024-1-3 08:41:48

本帖最后由 380091044 于 2024-1-5 08:34 编辑

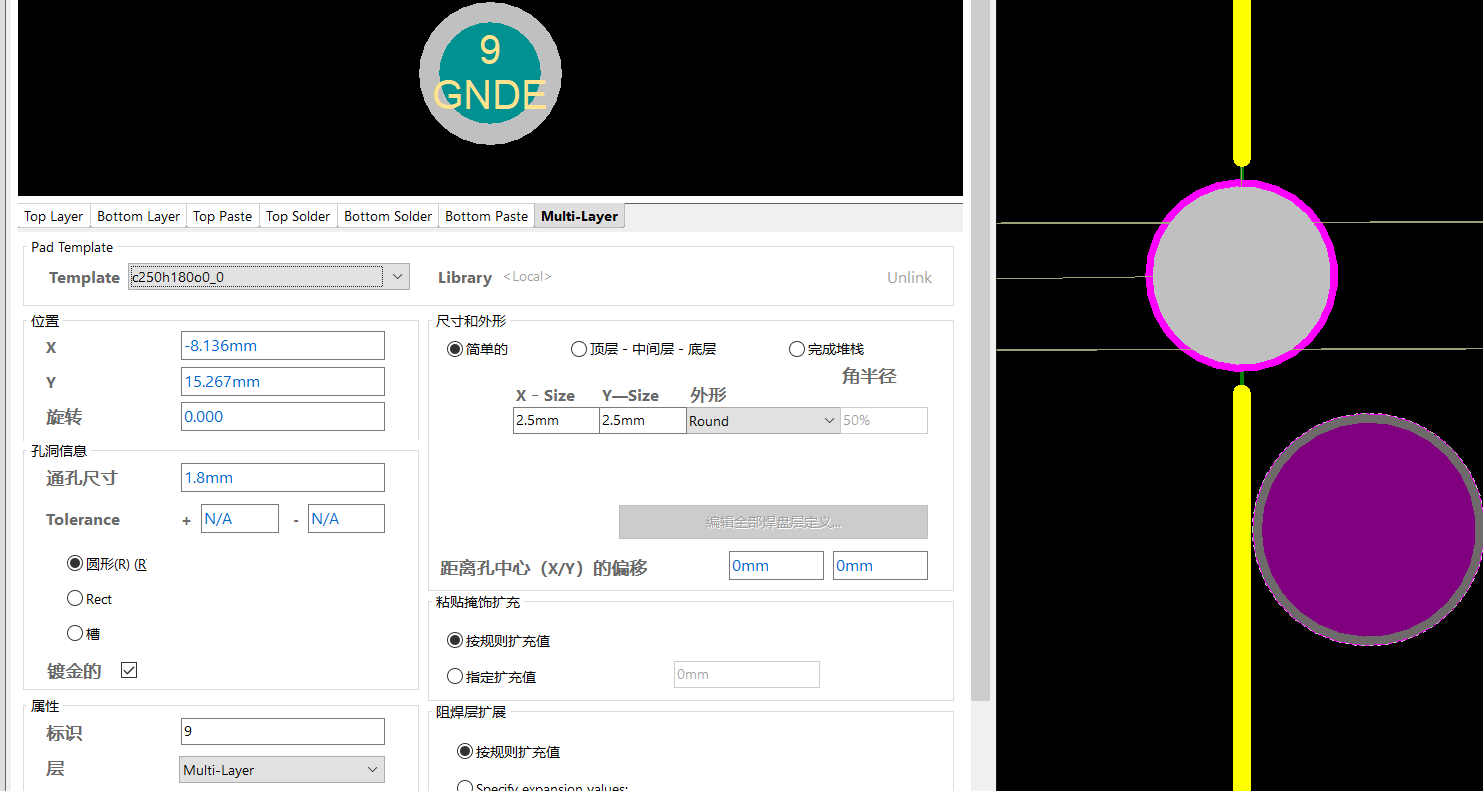

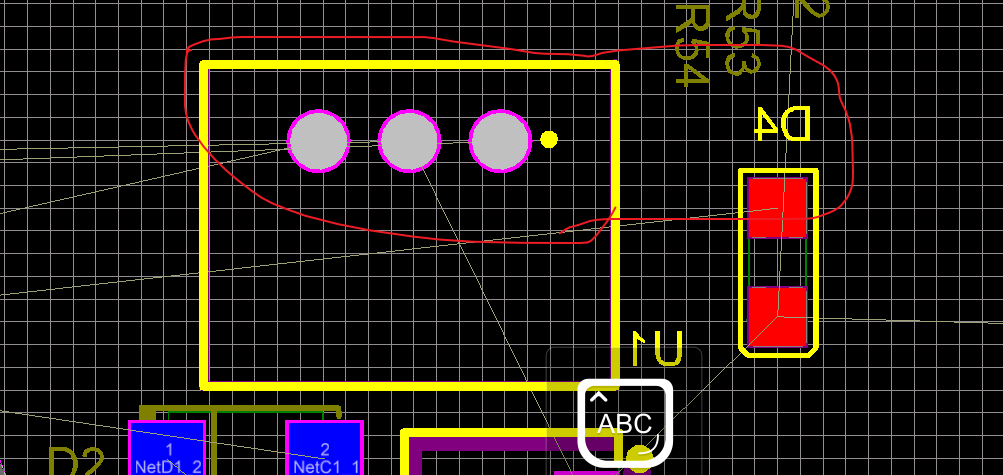

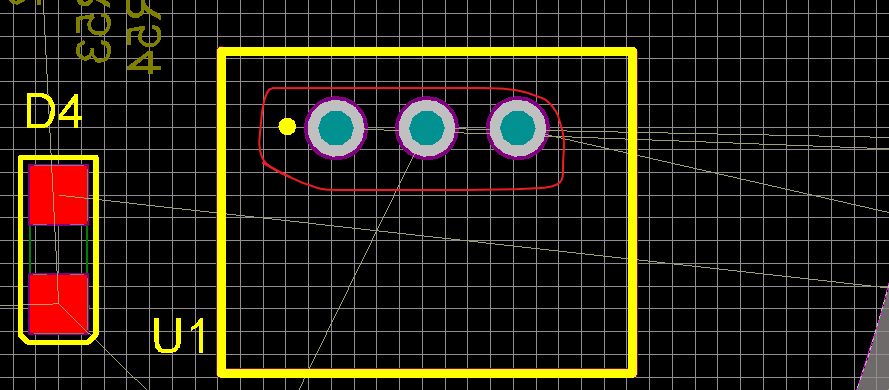

从底层看图，焊盘都是这种灰色的，从顶层看是正常的？见下图：

reng*** · 发表于 2024-1-4 09:03:57

这是过孔？

wangxi*** · 发表于 2024-1-4 09:53:45

好帖子，建议置顶

hai*** · 发表于 2024-1-4 10:31:11

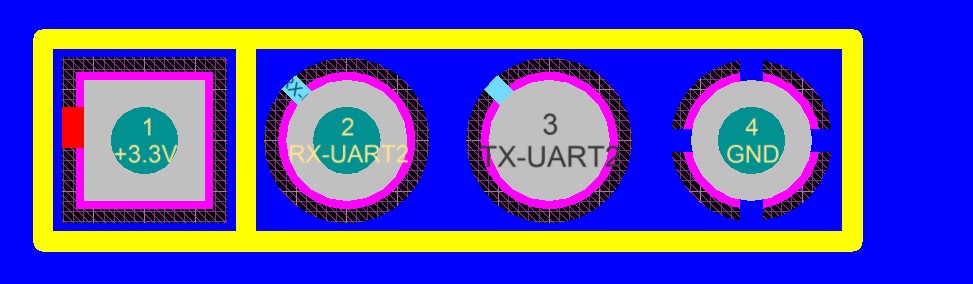

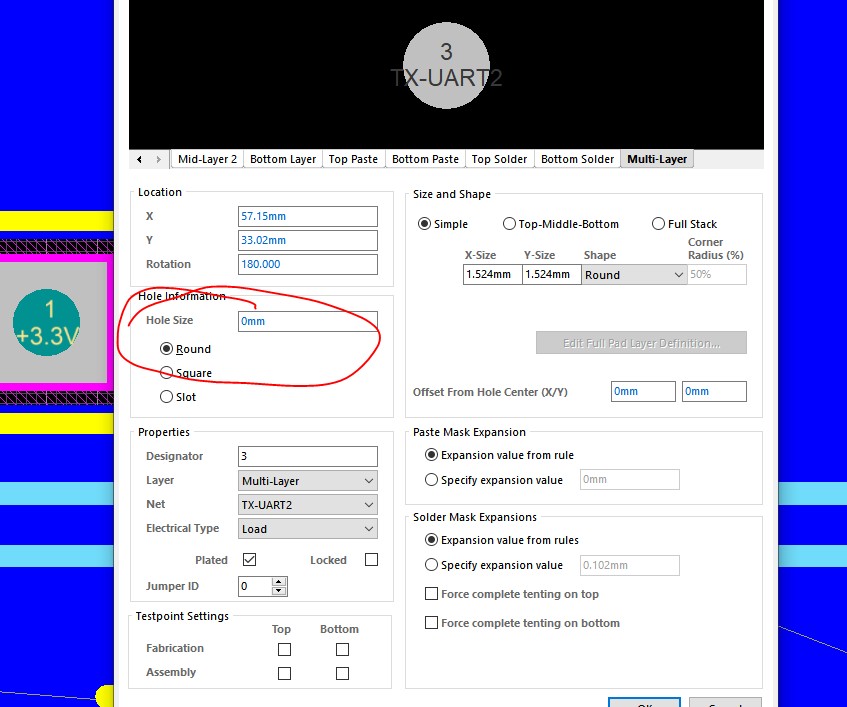

焊盘设置问题，你应该是把底层焊盘的孔大小设改为0了

李*** · 发表于 2024-1-4 11:49:45

直接用嘉立创EDA啦，封装库多，画图不费劲

38009*** · 发表于 2024-1-5 08:32:33

hai*** 发表于 2024-1-4 10:31
焊盘设置问题，你应该是把底层焊盘的孔大小设改为0了

也不是，我看了，这个是孔径是正常的，

38009*** · 发表于 2024-1-5 08:33:44

李*** 发表于 2024-1-4 11:49
直接用嘉立创EDA啦，封装库多，画图不费劲

感觉还是没有AD好用，可能是用习惯，我也尝试了一段时间，确实用不习惯。

小涵*** · 发表于 2024-1-5 09:25:04

立创EDA专业版试了下还可以，很方便

hai*** · 发表于 2024-1-5 10:35:24

38009*** 发表于 2024-1-5 08:32
也不是，我看了，这个是孔径是正常的，

看图片是某一层设置不对，每一层单独看看，不行就删除，原理图重新导入，还有问题可能是你的封装画错了

fjst*** · 发表于 2024-1-5 12:11:02

小涵*** 发表于 2024-1-5 09:25
立创EDA专业版试了下还可以，很方便

就是一开软件，旧电脑风扇呼呼响，卡，对比其他EDA应该比较吃资源
