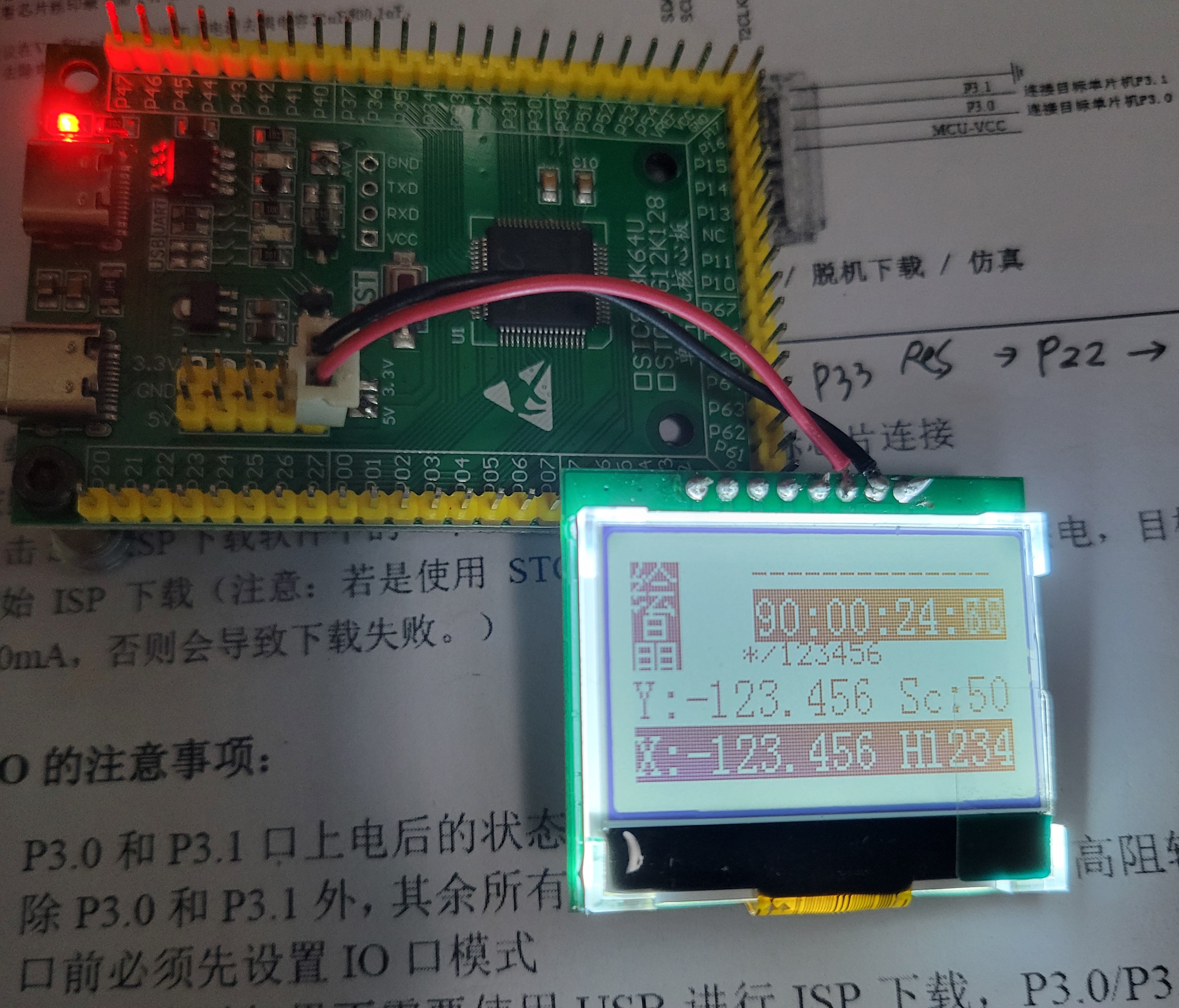

32G12K128驱动OLED12864,用普通IO模拟SPI或硬件SPI接口方式+双页显示

浦江***

关于6楼的视频再说明一下：
视频显示了双页切换的动态过程，体现的是一种水平滑动的效果。别以为是双页显示，这么迟钝，很不可取。
实际双页切换就是一句话，瞬间切换的。

21cns***

把OLED12864玩的真遛，学习了。

deng5***

正在学习中 非常感谢

cadp***

浦江*** 发表于 2024-3-7 12:58
楼上朋友您好，谢谢您对本帖的浏览。
关于硬件SPI驱动的方法，源程序中是包含有的，可能是我没有说明清楚。 ...

新人请教，普通IO模拟SPI或硬件SPI接口方式二者在应用上有什么不同？
看了看你分享的代码，除了硬件SPI接线SCLK和MOSI是固定IO的，就是写入代码有一点点区别
#if(UseSPI)
  SPDAT = Dat;
  while(SPIF == 0);
  SPIF = 1;   //清SPIF标志
  WCOL = 1;   //清WCOL标志
#else
  for(i=0;i<8;i++)
  { if(Dat&0x80)OLED_SDA=1;
    else        OLED_SDA=0;
    Dat <<= 1;    //左移位
    OLED_SCK = 1;
    OLED_SCK = 0;
  }
#endif

刚刚接触这种点阵的显示方法，独自摸索免强能点亮却不知其然，是不是这种7脚串口显示屏都能改成硬件SPI驱动？

浦江***

cadp*** 发表于 2024-4-24 09:14
新人请教，普通IO模拟SPI或硬件SPI接口方式二者在应用上有什么不同？
看了看你分享的代码，除了硬件SPI ...

楼上朋友,谢谢浏览回复.
说到普通IO模拟SPI或硬件SPI接口方式上有何不同,我个人理解是:
主要就是在输出字节的方式有所不同, 速度不同.
硬件SPI方式, 输出一个字节,一次写出一字节, 剩下的就是硬件按既定时序发送了, 速度快, 源码简单. (但要了解各种CUP的SPI寄存器定义用法, 并且要确定所选用的IO口,必须是具有硬件SPI功能的口.)
普通IO模拟SPI方式, 要完成输出一个字节, 就是循环八次,每次只将一个位移出,消耗的指令周期长了. 所以速度就慢了. (端口不需要一定具有硬件SPI功能,便于移植)


现就以下这段代码, 加上注释, 再看不同点...

#if(UseSPI)                               //如果是选择硬件SPI方式.
  SPDAT = Dat;                         //将一个字节数据放入寄存器SPDAT中,
  while(SPIF == 0);                   //等待硬件SPI发送完毕...(要了解SPIF标志位的定义用法)
  SPIF = 1;                                //清SPIF标志
  WCOL = 1;                              //清WCOL标志
#else                                        //如果采用普通IO模拟SPI方式
  for(i=0;i<8;i++)                     //循环八次
  { if(Dat&0x80)OLED_SDA=1;   //根据最高位是1,输出端口电平为1
    else              OLED_SDA=0;  //根据最高位是0,输出端口电平为0
    Dat <<= 1;                         //左移一位
    OLED_SCK = 1;                   //给个脉冲推出: 时钟0->1跳变
    OLED_SCK = 0;                   //时钟1->0跳变
  }                                          //完成一字节的输出...
#endif                                    //结束条件编译...

两种方式各有特点: 模拟方式,便于移植,速度慢. 硬件方式,速度快,对端口功能有要求.
设计具体项目时,条件允许的话,优先选用硬件SPI方式.
仅供参考...


cadp***

浦江*** 发表于 2024-4-24 17:02
楼上朋友,谢谢浏览回复.
说到普通IO模拟SPI或硬件SPI接口方式上有何不同,我个人理解是:
主要就是在输出字 ...

多谢解惑

电子***

读呢？

todd***

mark，好好学习一下

Rain_Pe***

前两天刚通过iic方式，模拟或者硬件驱动ssd1306的12864oled屏，想把滚屏的驱动代码也加上，博主有没有研究过呢？

浦江***

Rain_Pe*** 发表于 2024-5-20 17:02
前两天刚通过iic方式，模拟或者硬件驱动ssd1306的12864oled屏，想把滚屏的驱动代码也加上，博主有没有研究 ...

谢谢楼上坛友的浏览回复.

不知"滚屏"是如何定义?  看一下6楼的视频, 算不算是"滚屏"了?
