32G12K128驱动OLED12864,
1, 普通I/O模拟SPI
2, 硬件SPI接口方式+双页显示

使用普通IO模拟SPI接口方式来驱动OLED(SSD1306)显示屏,
可以不必研究STC有关SPI寄存器的定义和使用方法,
只要根据实际应用电路,定义引脚和显示方向即可。
因此使用非常简单、移植方便,适用于各种CPU型号的单片机。

先以屠龙刀三核心实验板为例, 后以 32G12K128_V9.62实验箱为例,

展示驱动显示的实际效果, 如图所示:

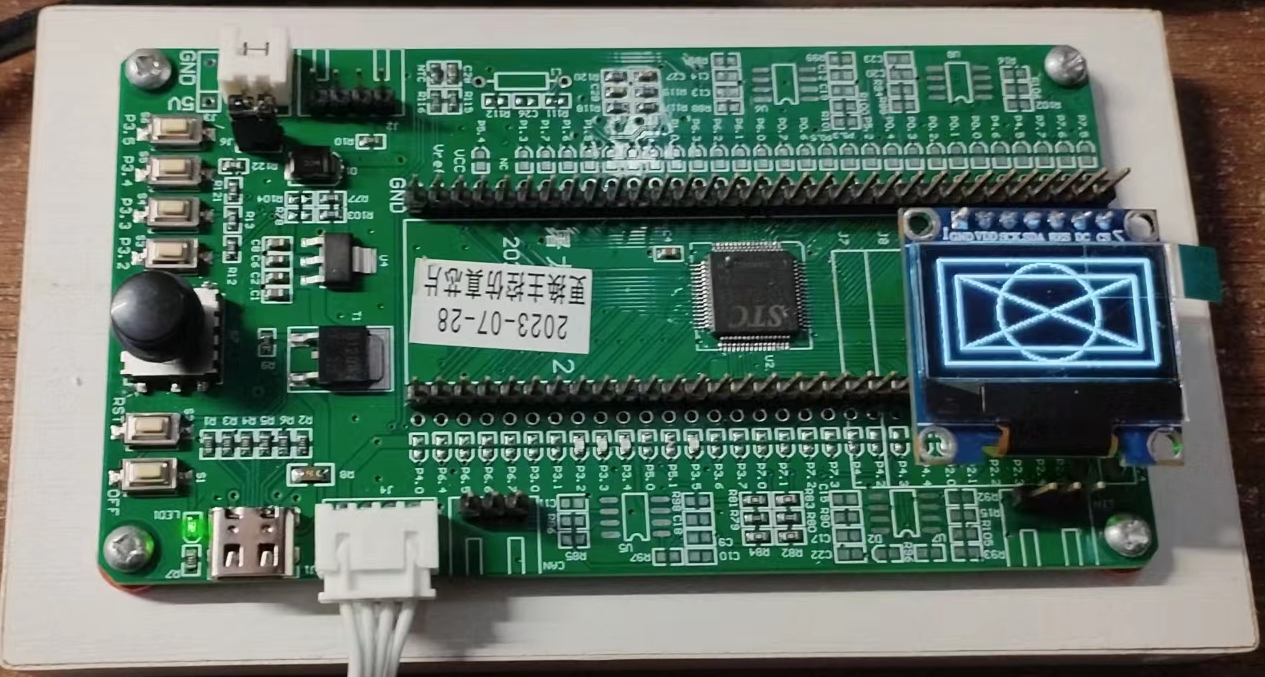

屠龙刀三驱动OLED:



V9.62实验箱驱动OLED: (设置显示方向与屠龙刀三相反)


这两者区别仅仅在于I/O接口和显示方向的定义不同, 其余完全相同.



演示主程序源码(屠龙刀三): 各函数功能测试见注释说明。

//********************************************************************************
// 名称: Main.C
// 基于: STC32G12K128 V9.62 实验箱  / 屠龙刀三核心实验板
// 实验: OLED 12864 显示屏 SSD1306 驱动
// 编程: 浦晓明(浦江一水) 2023-12-16
//********************************************************************************
#include "STC32G_SYS.H"
#include "SSD1306.H"
#include "pic.h"


/** 全局变量说明 设为全局,便于调试观察... **************/
//========================================================================
// 函数: void  delay_ms(unsigned int ms)
// 描述: 毫秒级延时函数。
// 参数: ms,要延时的ms数,自动适应主时钟.
//=====================================================================
void  delay_ms(unsigned int ms)
{ unsigned int i;
  do{ i = MAIN_Fosc / 6000;
      while(--i);
    } while(--ms);
}
/**** 主函数入口 ************************/
void main(void)
{
  SYS_Init();                   //系统初始化
  OLED_Init();                 //初始化
  OLED_CLS();                //清屏
  OLED_Light(0);             //最低亮度(实际暗亮,不灭)
  OLED_Light(0xFF);        //最高亮度
  OLED_Light(0xCF);        //初始亮度(较最高略暗)
  OLED_HZ16(10,1,"单",0,1);  //测试汉字。 文本显示: X水平坐标0..127点(列) Y垂直坐标0..7页(行)
  OLED_HZ16(26,1,"片",0,1);
  OLED_HZ16(42,1,"机",0,1);
  OLED_A16(60,1,'O',0,1);     //8*16字符
  OLED_A08(68,2,'k',0,1);      //5*7字符
  OLED_String(10,4,"ABCDEFG",0,1);  //测试字符串...
  OLED_Str5x7(10,6,"0123456789ABCD",0,1);
  delay_ms(1000);
  //主循环...
  while(1)
  { OLED_BMP(0,0,128,8,OLED12864_IMG0[0],1); //显示BMP图片   图形显示: X水平坐标0..127点(列) Y垂直坐标0..63点(行)
    delay_ms(2000);
    OLED_BMP(0,0,128,8,OLED12864_IMG1[0],0);
    OLED_String(0,0,"STC32",0,1);                        //在图上叠加文字...
    delay_ms(2000);
    OLED_CLS();                                                  //清屏
    OLED_String(5,1,"单片机STC32G",0,1);            //中西文混合显示
    OLED_String(5,3,"单片机STC32G",1,1);            //反显
    OLED_Str5x7(16,6,"STC32G12K128",0,1);        //正显
    OLED_Str5x7(16,7,"STC32G12K128",1,1);        //反显
    delay_ms(2000);
    OLED_CLS();                                                  //清屏
    OLED_LineH(10,10,108,0);                              //画一水平线(不刷新显示)
    OLED_LineV(10,10,44,0);                                //画一垂直线
    OLED_Line(10,10,118,54,0);                           //两点一线 不同方向画线...
    OLED_Line(10,54,118,10,0);                           //两点一线
    OLED_Line(118,54,118,10,0);                         //两点一线
    OLED_Line(118,54,10,54,0);                          //两点一线
    OLED_Box(0,0,127,63,1);                              //画一方框(立即刷新显示)
    OLED_Circle(64,32,30,1);                              //画一个圆(立即刷新显示)
    delay_ms(2000);
  }
}

工程文件0错误0警告打包,供坛友参考和验证:
10-TestOLED(STC32G屠龙刀三)A.rar (63.31 KB, 下载次数: 381)
10-TestOLED(STC32G实验箱V9.62)A.rar (54.08 KB, 下载次数: 322)

可选用普通I/O模拟SPI或硬件SPI接口方式:


在SSD1306.C文件中 选择方式定义... 重新编译即可...



#define UseSPI    1     //0: IO模拟SPI;  1: 使用硬件SPI

实验双页显示 (见6#楼)








10-TestOLED(STC32G实验箱V9.62) .rar

54.1 KB, 下载次数: 258

10-TestOLED(STC32G屠龙刀三) .rar

63.3 KB, 下载次数: 249

3 喜欢他/她就送朵鲜花吧,赠人玫瑰,手有余香!
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:536
  • 最近打卡:2025-06-16 08:31:26

31

主题

351

回帖

3789

积分

荣誉版主

积分
3789
发表于 2023-12-25 16:58:25 | 显示全部楼层
本帖最后由 浦江一水 于 2023-12-27 10:12 编辑

有关OLED屏的驱动文件就两个:
SSD1306.H
SSD1306.C

尽可能独立成章,减少交叉包含引用,便于移植。在工程中添加挂上就能用。

几点思考与说明:
1,由于采用内存映射显示缓存的方法,占用内存128*64=1024字节,所有显示函数实际是先对内存映射区操作,然后整体刷新屏幕(一次传输1024字节)完成显示。
考虑合理减少传输占时,在相关操作函数的调用时,增加了mode形参,当mode=1时, 立即刷新屏幕显示, 当mode=0时,仅完成对缓存的操作, 而不立即刷新屏幕显示。
使用时可根据需要来选择是否立即刷行, 这样可相对提高显示效率,同时也简化源码书写,避免大量显式地使用OLED_Show()之类的刷新函数。
2,该12864单色显示屏,采用一字节表达纵向8点(下高位)像素的方法。因此,高度64点分为8页(行)显示。故在函数涉及时,文本和图形采用不同的坐标方式:
文本显示时,X为水平坐标,0..127点(列)  Y为垂直坐标,0..7页(行)。
图形显示时,X为水平坐标,0..127点(列)  Y为垂直坐标,0..63点(行)。
(当然文本显示也是可以做成以点为行,即0..63行的,就是显示效率低些。本文只是Demo,仅实现简单应用。)
3,显示屏的字库和图片数据为外挂文件。
ASCII.H 包含 6*8点阵和8*16 点阵西文字符。可根据需要扩展。
HZK16.H 用户需要扩展制作的16点阵小汉字库,可根据需要扩展。目前只包含“单片机”三字。然而构成方法及书写规则已体现。

SSD1306.H tp 头文件 (工程包里有)

//********************************************************************************
// 文件名称: SSD1306.H 显示屏头文件
// 基于电路: STC32G12K128 V9.62 实验箱
// 实验功能: 驱动7针 OLED 12864 单色显示屏
// 整理编程: 浦晓明(浦江一水) 2023-12-22
// 端口定义: 7针排列..
//   1.GND ------- 地线
//   2.VCC ------- 电源 3.3-5V
//   3.SCK -- P2.5 时钟端
//   4.SDA -- P2.3 数据端 (MOSI)
//   5.RES -- P2.4 复位端
//   6.DC  -- P3.4 数据/命令切换
//   7.CS  -- P1.1 片选端
//********************************************************************************
#ifndef __SSD1306_H
#define __SSD1306_H


#include "STC32G.H"
#include <string.h>
#include <stdlib.h>


#include "STC32G_SYS.H"


/*  OLED Pixel */
#define WIDTH 128
#define HEIGHT 64
#define PAGES   8


/*  OLED Brightness */
#define BRIGHTNESS_MIN 1
#define BRIGHTNESS_MAX 25


/*  OLED Driver */
void OLED_Init(void);                                      //初始化
void OLED_Show(void);                                    //显示(缓存数据刷屏)
void OLED_Disp(unsigned char On);                  //开关显示
void OLED_CLS(void);                                      //清屏
void OLED_Light(unsigned char Level);              //亮度设置
void OLED_SetXY(unsigned char X,unsigned char Y);             //设定坐标
void OLED_Point(unsigned char X,unsigned char Y,u8 mode); //画一个点
void OLED_LineH(unsigned char X,unsigned char Y,unsigned char W,u8 mode);  //画一条水平线
void OLED_LineV(unsigned char X,unsigned char Y,unsigned char H,u8 mode);  //画一条垂直线
void OLED_Line( unsigned char X0, unsigned char Y0, unsigned char X1,unsigned char Y1,u8 mode);
void OLED_Box(unsigned char X,unsigned char Y,unsigned char W,unsigned char H,u8 mode);  //画一个方框
void OLED_Circle(unsigned char X, unsigned char Y, unsigned char r,u8 mode);                      //画一个圆
void OLED_BMP(unsigned char X,unsigned char Y,unsigned char W,unsigned char H,unsigned char BMP[],u8 mode);
void OLED_A08(unsigned char X,unsigned char Y,char Ch, u8 turn,u8 mode);    //OLED显示一个6*8字符
void OLED_A16(unsigned char X,unsigned char Y,char Ch, u8 turn,u8 mode);    //OLED显示一个8*16字符
void OLED_HZ16(unsigned char X,unsigned char Y,char *Hz, u8 turn,u8 mode); //OLED显示一个16*16汉字
void OLED_Str5x7(unsigned char X,unsigned char Y,char *s,u8 turn,u8 mode);  //OLED显示6*8点阵字符串
void OLED_String(unsigned char X,unsigned char Y,char *s,u8 turn,u8 mode);   //OLED显示16点阵高字符串


#endif

SSD1306.C    各函数的实现文件, 算法参考STC论坛资料及众高手坛友算法, 重新简化整理改编。

//********************************************************************************
// 文件名称: SSD1306.C
// 基于电路: STC32G12K128 V9.62 实验箱  /  屠龙刀三 核心板
// 实验功能: 驱动7针 OLED 12864 单色显示屏 (模拟IO方式)
// 整理编程: 浦晓明(浦江一水) 2023-12-22
// 端口定义: 7针排列..
//   1.GND ------- 地线
//   2.VCC ------- 电源 3.3-5V        / 屠龙刀三引脚定义
//   3.SCK -- P2.5 时钟端
//   4.SDA -- P2.3 数据端 (MOSI)
//   5.RES -- P2.4 复位端              P2.0 复位端
//   6.DC  -- P3.4 数据/命令切换       P2.1 数据/命令切换
//   7.CS  -- P1.1 片选端              P2.2 片选端
//********************************************************************************
#include "SSD1306.H"
#include "ASCII.H"
#include "HZK16.H"


//OLED屏引脚定义
sbit OLED_SCK = P2^5;   //时钟
sbit OLED_SDA = P2^3;   //数据
//sbit OLED_RES = P2^4;   //复位 //for STC32G12K128 实验箱V9.62
//sbit OLED_DC  = P3^4;   //数令
//sbit OLED_CS  = P1^1;   //片选
sbit OLED_RES = P2^0;   //复位   //for 屠龙刀三
sbit OLED_DC  = P2^1;   //数令
sbit OLED_CS  = P2^2;   //片选

unsigned char xdata ShowBuf[8][128]; //OLED全局缓存

//========================================================================
// 函数名称: delayms(unsigned int ms) 毫秒级延时函数
// 函数功能: OLED驱动用的延时
//========================================================================
void delayms(unsigned int ms)
{ unsigned int xdata i;
  do
  { i = MAIN_Fosc / 6000;
    while(--i);   //6T per loop 每循环6指令周期
  } while(--ms);
}
//========================================================================
// 函数名称: OLED_WR_CMD(unsigned char Cmd)
// 函数功能: OLED_写命令字
//========================================================================
void OLED_WR_CMD(unsigned char Cmd)
{ unsigned char i;
  OLED_SCK= 0;    //时钟低;
  OLED_DC = 0;    //写命令
  OLED_CS = 0;    //片选中
  for(i=0;i<8;i++)
  { if(Cmd&0x80)OLED_SDA=1;
    else        OLED_SDA=0;
    Cmd <<= 1;    //左移位
    OLED_SCK = 1;
    OLED_SCK = 0;
  }
  OLED_CS = 1;    //片不选
}
//========================================================================
// 函数名称: OLED_WR_DAT(unsigned char Dat)
// 函数功能: OLED_写数据字
//========================================================================
void OLED_WR_DAT(unsigned char Dat)
{ unsigned char i;
  OLED_SCK= 0;    //时钟低;
  OLED_DC = 1;    //写数据
  OLED_CS = 0;    //片选中
  for(i=0;i<8;i++)
  { if(Dat&0x80)OLED_SDA=1;
    else        OLED_SDA=0;
    Dat <<= 1;    //左移位
    OLED_SCK = 1;
    OLED_SCK = 0;
  }
  OLED_CS = 1;    //片不选
}
//========================================================================
// 函数名称: OLED_Disp(unsigned char OnOff)
// 函数功能: OLED开关显示 参数: 1:开 0:关
//========================================================================
void OLED_Disp(unsigned char On)  //开关显示
{
  if(On==1)
  { OLED_WR_CMD(0x8D); //电荷泵使能
    OLED_WR_CMD(0x14); //开启电荷泵
    OLED_WR_CMD(0xAF); //点亮屏幕
  } else
  { OLED_WR_CMD(0x8D); //电荷泵使能
    OLED_WR_CMD(0x10); //关闭电荷泵
    OLED_WR_CMD(0xAF); //关闭屏幕
  }
}
//========================================================================
// 函数名称: OLED_Init() 显示屏初始化函数
//========================================================================
void OLED_Init(void)
{
  OLED_SCK = 0;                       //时钟端低
  OLED_SDA = 1; delayms(100); //数据端高
  OLED_RES = 1; delayms(200);
  OLED_RES = 0; delayms(200); //复位
  OLED_RES = 1;

  OLED_WR_CMD(0xAE);//--turn off oled panel
  OLED_WR_CMD(0x00);//--set low column address
  OLED_WR_CMD(0x10);//--set high column address
  OLED_WR_CMD(0x40);//--set start line address  Set Mapping RAM Display Start Line (0x00~0x3F)
  OLED_WR_CMD(0x81);//--set contrast control register
  OLED_WR_CMD(0xCF);//--Set SEG Output Current Brightness 亮度...
//OLED_WR_CMD(0xA0);//--Set SEG/Column Mapping     0xA0左右反转 0xA1正常
//OLED_WR_CMD(0xC0);//--Set COM/Row Scan Direction 0xC0上下反转 0xC8正常
  OLED_WR_CMD(0xA1);//--Set SEG/Column Mapping     0xA0左右反转 0xA1正常
  OLED_WR_CMD(0xC8);//--Set COM/Row Scan Direction 0xC0上下反转 0xC8正常
  OLED_WR_CMD(0xA6);//--set normal display
  OLED_WR_CMD(0xA8);//--set multiplex ratio(1 to 64)
  OLED_WR_CMD(0x3f);//--1/64 duty
  OLED_WR_CMD(0xD3);//--set display offset        Shift Mapping RAM Counter (0x00~0x3F)
  OLED_WR_CMD(0x00);//--not ofset
  OLED_WR_CMD(0xd5);//--set display clock divide ratio/oscillator frequency
  OLED_WR_CMD(0x80);//--set divide ratio, Set Clock as 100 Frames/Sec
  OLED_WR_CMD(0xD9);//--set pre-charge period
  OLED_WR_CMD(0xF1);//--Set Pre-Charge as 15 Clocks & Discharge as 1 Clock
  OLED_WR_CMD(0xDA);//--set com pins hardware configuration
  OLED_WR_CMD(0x12);
  OLED_WR_CMD(0xDB);//--set vcomh
  OLED_WR_CMD(0x40);//--Set VCOM Deselect Level
  OLED_WR_CMD(0x20);//--Set Page Addressing Mode (0x00/0x01/0x02)
  OLED_WR_CMD(0x00);//
  OLED_WR_CMD(0x8D);//--set Charge Pump enable/disable
  OLED_WR_CMD(0x14);//--set(0x10) disable
  OLED_WR_CMD(0xA4);//--Disable Entire Display On (0xa4/0xa5)
  OLED_WR_CMD(0xA6);//--Disable Inverse Display On (0xa6/a7)
  OLED_WR_CMD(0xAF);
  OLED_Disp(1);     //开显示
}
//========================================================================
// 函数名称: OLED_SetXY
// 函数功能: OLED设置显示位置
// 入口参数: X-水平坐标 0..127,Y-垂直坐标0..63
//========================================================================
void OLED_SetXY(unsigned char X, unsigned char Y)
{
        OLED_WR_CMD((u8)(0xB0+Y));
        OLED_WR_CMD((u8)(((0xF0&X)>>4)|0x10));
        OLED_WR_CMD((u8)(((0x0f&X)|0x01)));
}
//========================================================================

// 函数名称: OLED_Show
// 函数功能: OLED刷新显示(将显示缓存的数据刷到显示屏显示出来)
//========================================================================
void OLED_Show(void)
{ unsigned char xdata i,n;
  for(i=0;i<8;i++)       //8行(页)循环...
  { OLED_WR_CMD((u8)(0xB0+i)); //设置行起始地址
    OLED_WR_CMD(0x00);   //设置低列起始地址
    OLED_WR_CMD(0x10);   //设置高列起始地址
    for(n=0;n<128;n++)   //每行(页)128点(列)
    OLED_WR_DAT(ShowBuf[n]); //写数据...
  }
}
//========================================================================
// 函数名称: OLED_CLS 清屏函数
// 函数功能: OLED刷新显示(将显示缓存的0数据刷到显示屏显示出来)
//========================================================================
void OLED_CLS(void)
{
  memset(ShowBuf,0,128*8); //清空缓存
  OLED_Show();             //刷新显示
}
//========================================================================
// 函数名称: OLED_Light(unsigned char num)
// 函数功能: OLED亮度级设置
//========================================================================
void OLED_Light(unsigned char Level)
{
    OLED_WR_CMD(0x81);  //
    OLED_WR_CMD(Level); //
    OLED_WR_CMD(0xDB);  //--set vcomh
    OLED_WR_CMD(0x20);  //Set VCOM Deselect Level
}


//========================================================================
// 函数名称: OLED_Point
// 函数功能: OLED显示一个点
// 入口参数: X:水平点 0..127 Y:垂直点0..63
//========================================================================
void OLED_Point(unsigned char X,unsigned char Y,u8 mode)
{
  ShowBuf[Y/8][X] |= 1<<(Y%8);  //垂直8点,高位在下,低位在上.
  if(mode)OLED_Show();
}
//========================================================================
// 函数名称: OLED_BMP
// 函数功能: OLED缓存写入BMP格式图片
// 入口参数: X:水平起点 0..127 Y:垂直起点0..63  W: 宽度 H:高度 *BMP图片数组
//========================================================================
void OLED_BMP(unsigned char X, unsigned char Y,unsigned char W, unsigned char H,unsigned char BMP[],u8 mode)
{ unsigned int xdata num=0;
  unsigned char i,l;
  for( i=0;i<H;i++ )
  { for( l=0;l<W;l++)ShowBuf[Y+i][X+l]=BMP[num++]; }
  if(mode)OLED_Show();
}
//========================================================================

// 画一条水平线
//========================================================================
void OLED_LineH(unsigned char X,unsigned char Y,unsigned char W,u8 mode)
{ unsigned char i;
  for(i=0;i<W;i++)OLED_Point((u8)(X+i),Y,0);
  if(mode)OLED_Show();
}
//========================================================================
// 画一条垂直线
//========================================================================
void OLED_LineV(unsigned char X,unsigned char Y,unsigned char H,u8 mode)
{ unsigned char i;
  for(i=0;i<H;i++)OLED_Point(X,(u8)(Y+i),0);
  if(mode)OLED_Show();
}
//========================================================================
// 函数名称: OLED_BuffShowPoint
// 函数功能: OLED显示一条线
// 入口参数: X0起点 Y0起点 X1终点 Y1终点
//========================================================================
void OLED_Line( unsigned char X0, unsigned char Y0, unsigned char X1,unsigned char Y1,u8 mode)
{ unsigned char x,y;
  if(X0>X1){ x=X0;X0=X1;X1=x; y=Y0;Y0=Y1;Y1=y; }  //为从左到右而交换坐标.
  if(X0!=X1)
  { for(x=0;x<(X1-X0);x++ )
    { if(Y1>Y0)OLED_Point((u8)(X0+x),(u8)(Y0+(u16)(Y1-Y0)*(u16)x/(u16)(X1-X0)),0);
      else     OLED_Point((u8)(X0+x),(u8)(Y0-(u16)(Y0-Y1)*(u16)x/(u16)(X1-X0)),0);
    }
  }
  else
  { if(Y0>Y1){ for(y=Y1; y<=Y0; y++ )OLED_Point(X0,y,0); }
    else     { for(y=Y0; y<=Y1; y++ )OLED_Point(X0,y,0); }
  }
  if(mode)OLED_Show();
}
//========================================================================
// 画一个方框
//========================================================================
void OLED_Box(unsigned char X,unsigned char Y,unsigned char W,unsigned char H,u8 mode)
{
  OLED_LineH(X,Y,W,0);   OLED_LineV(X,Y,H,0);
  OLED_LineH(X,(u8)(Y+H),W,0); OLED_LineV((u8)(X+W),Y,H,0);
  if(mode)OLED_Show();
}
//========================================================================
// 函数名称: OLED_Circle
// 函数功能: OLED显示一个圆形
// 入口参数: X点  Y点  r:半径
//========================================================================
void OLED_Circle(unsigned char X,unsigned char Y,unsigned char r,u8 mode)
{ int a, b, di;
  a = 0; b = r;
  di = 3 - (r << 1);        //判断下个点位置的标志
  while (a <= b)
  { OLED_Point((u8)(X+a),(u8)(Y-b),0);  //5
    OLED_Point((u8)(X+b),(u8)(Y-a),0);  //0
    OLED_Point((u8)(X+b),(u8)(Y+a),0);  //4
    OLED_Point((u8)(X+a),(u8)(Y+b),0);  //6
    OLED_Point((u8)(X-a),(u8)(Y+b),0);  //1
    OLED_Point((u8)(X-b),(u8)(Y+a),0);  //3
    OLED_Point((u8)(X-a),(u8)(Y-b),0);  //2
    OLED_Point((u8)(X-b),(u8)(Y-a),0);  //7
    a++;
    //使用Bresenham算法画圆
    if (di < 0)di += 4 * a + 6;
    else
    { di += 10 + 4 * (a - b); b--;}
  }
  if(mode)OLED_Show();
}
//========================================================================
// 函数名称: OLED_A08
// 函数功能: OLED显示一个5*7字符
// 入口参数: X: 水平坐标列 0..127  Y: 垂直坐标行(页) 0..7
//     turn: 0:正显示 1:反显示  mode: 1:立即刷新显示 0:仅写缓存
//========================================================================
void OLED_A08(unsigned char X,unsigned char Y,char Ch,u8 turn,u8 mode)     //OLED显示一个5*7字符
{ unsigned char i;
  for( i=0;i<6;i++ )
  { if(turn==0)
    ShowBuf[Y][X+i]= ASC8[Ch-' '];
    else
    ShowBuf[Y][X+i]=~ASC8[Ch-' '];
  }
  if(mode)OLED_Show();
}
//========================================================================
// 函数名称: OLED_A16
// 函数功能: OLED显示一个8*16字符
// 入口参数: X: 水平坐标列 0..127  Y: 垂直坐标行(页) 0..7
//     turn: 0:正显示 1:反显示  mode: 1:立即刷新显示 0:仅写缓存
//========================================================================
void OLED_A16(unsigned char X,unsigned char Y,char Ch,u8 turn,u8 mode)     //OLED显示一个8*16字符
{ unsigned char i,j;
  for( j=0;j<2;j++ ){
  for( i=0;i<8;i++ )
  { if(turn==0)
    ShowBuf[Y+j][X+i]= ASC16[Ch-' '][i+j*8];
    else
    ShowBuf[Y+j][X+i]=~ASC16[Ch-' '][i+j*8];
  } }
  if(mode)OLED_Show();
}
//========================================================================
// 函数名称: OLED_HZ16
// 函数功能: OLED显示一个16*16汉字
// 入口参数: X: 水平坐标列 0..127  Y: 垂直坐标行(页) 0..7
//     turn: 0:正显示 1:反显示  mode: 1:立即刷新显示 0:仅写缓存
//========================================================================
void OLED_HZ16(unsigned char X,unsigned char Y,char *Hz,u8 turn,u8 mode)
{ unsigned char i,j;
  unsigned int m;
  //查找字库汉字表
  for(m=0;m<TotalHZ16;m++)
  { if((Hz[0]==HZ16M[m][0])&&(Hz[1]==HZ16M[m][1]))break; }
  if(m>=TotalHZ16)return; //查无汉字...返回.
  //显示汉字...传输点阵字模32字节
  for( j=0;j<2;j++ ){
  for( i=0;i<16;i++ )
  { if(turn==0)
    ShowBuf[Y+j][X+i]= HZ16[m][i+j*16];
    else
    ShowBuf[Y+j][X+i]=~HZ16[m][i+j*16];
  } }
  if(mode)OLED_Show();
}
//========================================================================
// 函数名称: OLED_String
// 函数功能: OLED显示5*7点阵字符串
// 入口参数: X: 水平坐标列 0..127  Y: 垂直坐标行(页) 0..7
//     turn: 0:正显示 1:反显示  mode: 1:立即刷新显示 0:仅写缓存
//========================================================================
void OLED_Str5x7(unsigned char X,unsigned char Y,char *s,u8 turn,u8 mode)
{
  while(*s != '\0') //字符串不为空,循环
  { OLED_A08(X,Y,*s,turn,0); X+=6; s++; }
  if(mode)OLED_Show();
}
//========================================================================
// 函数名称: OLED_String
// 函数功能: OLED显示字符串。
// 入口参数: X: 水平坐标列 0..127  Y: 垂直坐标行(页) 0..7
//     turn: 0:正显示 1:反显示  mode: 1:立即刷新显示 0:仅写缓存
//========================================================================
void OLED_String(unsigned char X,unsigned char Y,char *s,u8 turn,u8 mode)
{ char hz[2];
   while(*s != '\0')       //字符串不为空,循环
  { if ((unsigned char)*s < 0x80)     //根据输入数据的大小判断是字符还是汉字,
    { OLED_A16(X,Y,*s,turn,0);
      X+=8; s++;
    }
    else
    { hz[0] = *s ; hz[1] = *(s+1) ;
      OLED_HZ16(X,Y,hz,turn,0);
      X+=16; s+=2;
    }
    if(X>127){ X=0; Y+=2; }   //行
  }
  if(mode)OLED_Show();

}

//===== SSD1306.C END ===================================================================




点评

版主的写的软件简练。集中一起,调用方便!有没有i2c接口的驱动?学习、学习。  发表于 2025-5-11 21:18
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:462
  • 最近打卡:2025-06-16 10:02:39

33

主题

2447

回帖

5168

积分

论坛元老

积分
5168
发表于 2023-12-25 17:39:47 | 显示全部楼层
之前是过用软件SPI刷屏,,可能也是大一点 320*240 彩屏,,,慢很多,,明显能看到刷屏的轨迹(也可能自己写的程序太烂)后来换成了硬件SPI,舒服多了。后来基本上涉及大数据量发送的都只用硬件SPI了,,剩下一些小数据量的传感器通讯,如果用的是硬件SPI的引脚位置,就还用硬件SPI,,如果不是,才用软件SPI。。
参考例程并不是对技术参 考手册的补充,而是对技术参 考手册的解释。
技术参 考手册不应该需要参考例程作为补充,而是解释成了参考例程的样子
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:536
  • 最近打卡:2025-06-16 08:31:26

31

主题

351

回帖

3789

积分

荣誉版主

积分
3789
发表于 2023-12-25 18:17:06 | 显示全部楼层
楼上朋友,言之有理。谢谢浏览和回复。
具体应用肯定是要视具体情况而定的,满足实际需求是最主要的。
本例只是一个练习,探求另外一种驱动方式。若用SPI模式,官方例程和高手例程,早就写好了,替代读写字节函数。
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:462
  • 最近打卡:2025-06-16 10:02:39

33

主题

2447

回帖

5168

积分

论坛元老

积分
5168
发表于 2023-12-25 23:39:56 | 显示全部楼层
浦江*** 发表于 2023-12-25 18:17
楼上朋友,言之有理。谢谢浏览和回复。
具体应用肯定是要视具体情况而定的,满足实际需求是最主要的。
本例 ...

我的意思是说,,不用太在意软件上怎么去模拟这些通讯方式,,,多研究研究显示框架.实现个什么效果,比这个强多了
参考例程并不是对技术参 考手册的补充,而是对技术参 考手册的解释。
技术参 考手册不应该需要参考例程作为补充,而是解释成了参考例程的样子
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:536
  • 最近打卡:2025-06-16 08:31:26

31

主题

351

回帖

3789

积分

荣誉版主

积分
3789
发表于 2023-12-27 20:36:02 | 显示全部楼层
本帖最后由 浦江一水 于 2023-12-28 09:00 编辑

非常感谢 神农鼎大明狐的认可和鲜花鼓励, 更加激发了学习兴趣...


这个OLED显示12864屏,价格便宜,接口简单, STC单片机最小系统屠龙刀三实验板, 配上个小显示屏, 练习编程思路, 感觉还是很不错的.

思考了一下, 1024字节的显示缓存, 还是很小的, 能否扩大一点, 探索一下, 弄个双页显示玩玩,  看看效果是否在视觉上过得去....
也为以后做项目, 积累一点基础, 于是乎, 在以上原有程序的基础上, 稍加了变化, 实现双页显示, 试试看.....


主程序:   (实验内容见注释...)



//********************************************************************************
// 名称: Main.C
// 基于: STC32G12K128 V9.62 实验箱  / 屠龙刀三核心实验板
// 实验: OLED 12864 显示屏 SSD1306 驱动 __ 实现双页切换显示
// 编程: 浦晓明(浦江一水) 2023-12-16
//********************************************************************************
#include "STC32G_SYS.H"
#include "SSD1306.H"
#include "pic.h"

/** 全局变量说明 设为全局,便于调试观察... **************/

//========================================================================
// 函数: void  delay_ms(unsigned int ms)
// 描述: 毫秒级延时函数。
// 参数: ms,要延时的ms数,自动适应主时钟.
//=====================================================================
void  delay_ms(unsigned int ms)
{ unsigned int i;
  do{ i = MAIN_Fosc / 6000;
      while(--i);
    } while(--ms);
}
/**** 主函数入口 ************************/
void main(void)
{
  SYS_Init();                 //系统初始化
  OLED_Init();                //初始化
  OLED_CLS(0);                //清屏第一页
  OLED_CLS(1);                //清屏第二页
  OLED_HZ16(10,3,"单",0,0,1); //在第一页测试单个汉字
  OLED_HZ16(26,3,"片",0,0,1); //16*16点阵
  OLED_HZ16(42,3,"机",0,0,1);
  OLED_A16(60,3,'S',0,0,0);   //在第一页测试单个字符
  OLED_A16(68,3,'T',0,0,0);   //8*16字符
  OLED_A16(76,3,'C',0,0,1);
  OLED_A08(86,3,'O',0,0,0);   //6*8字符
  OLED_A08(92,3,'K',0,0,1);
  OLED_String(10,1,"单片机ABCDEFG",0,1,1); //在第二页测试字符串算法...
  OLED_Str5x7(10,4,"0123456789ABCD",0,1,1);
  OLED_Show(0);               //立即显示第一页
  OLED_MovePage(1);           //移动到显示第二页
  OLED_MovePage(0);           //移动到显示第一页
  OLED_BMP(0,0,128,8,OLED12864_IMG0[0],0,1);   //在第一页显示第一幅图片
  OLED_BMP(0,0,128,8,OLED12864_IMG1[0],1,1);
//在第二页显示第二幅图片
  OLED_Show(0);               //立即显示第一页
  OLED_Show(1);               //立即显示第二页
  OLED_Light(0);              //测试最低亮度
  OLED_Light(0xFF);           //测试最高亮度
  OLED_Light(0xCF);           //返回初始亮度
  OLED_Point(95,20,1,0);      //在第二页上画图写字
  OLED_Point(97,22,1,0);
  OLED_Point(99,24,1,1);      //画三个点
  OLED_LineH(92,0,16,1,1);    //画一水平线
  OLED_LineV(92,0,16,1,1);    //画一垂直线
  OLED_Line(92,0,108,16,1,1); //画斜线
  OLED_Box(110,0,16,16,1,1);  //画方框
  OLED_String(0,0,"STC32",0,1,1); //图上叠加字
  //主循环...
  while(1)
  {
    //左右移动显示两页...
    OLED_MovePage(0);
    delay_ms(2000);
    OLED_MovePage(1);
    delay_ms(2000);
  }
}


程序运行于屠龙刀三实验板, (移植到STC32G实验箱V9.62,很简单,只要改变引脚定义即可)




具体函数实现, 可见工程文件, 不占版面贴出...

10-TestOLED(STC32G屠龙刀三)双页显示.rar (59.04 KB, 下载次数: 263)





回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:99
  • 最近打卡:2025-06-16 09:28:47

733

主题

1万

回帖

1万

积分

管理员

积分
16651
发表于 2024-1-1 17:37:15 | 显示全部楼层

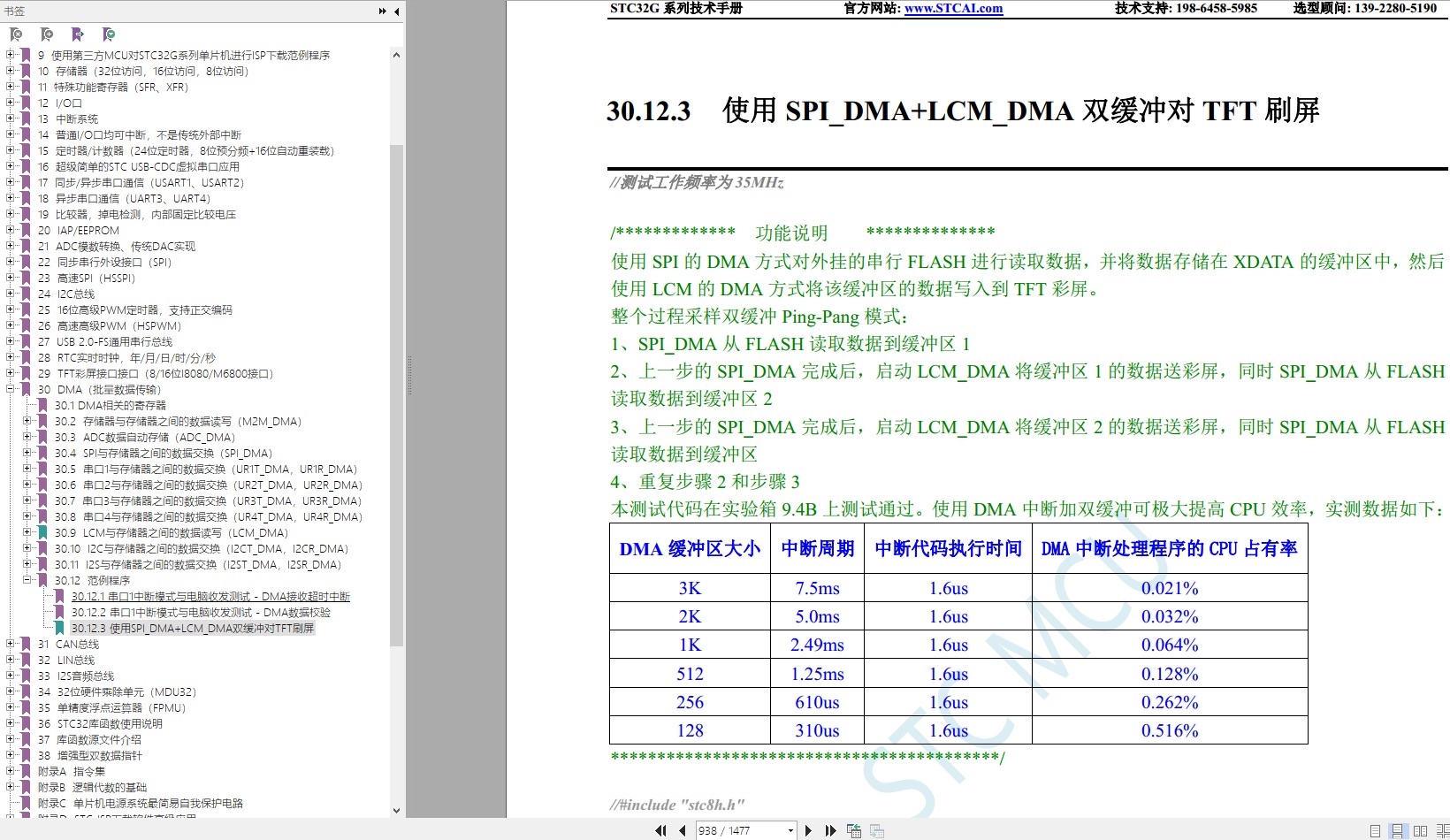

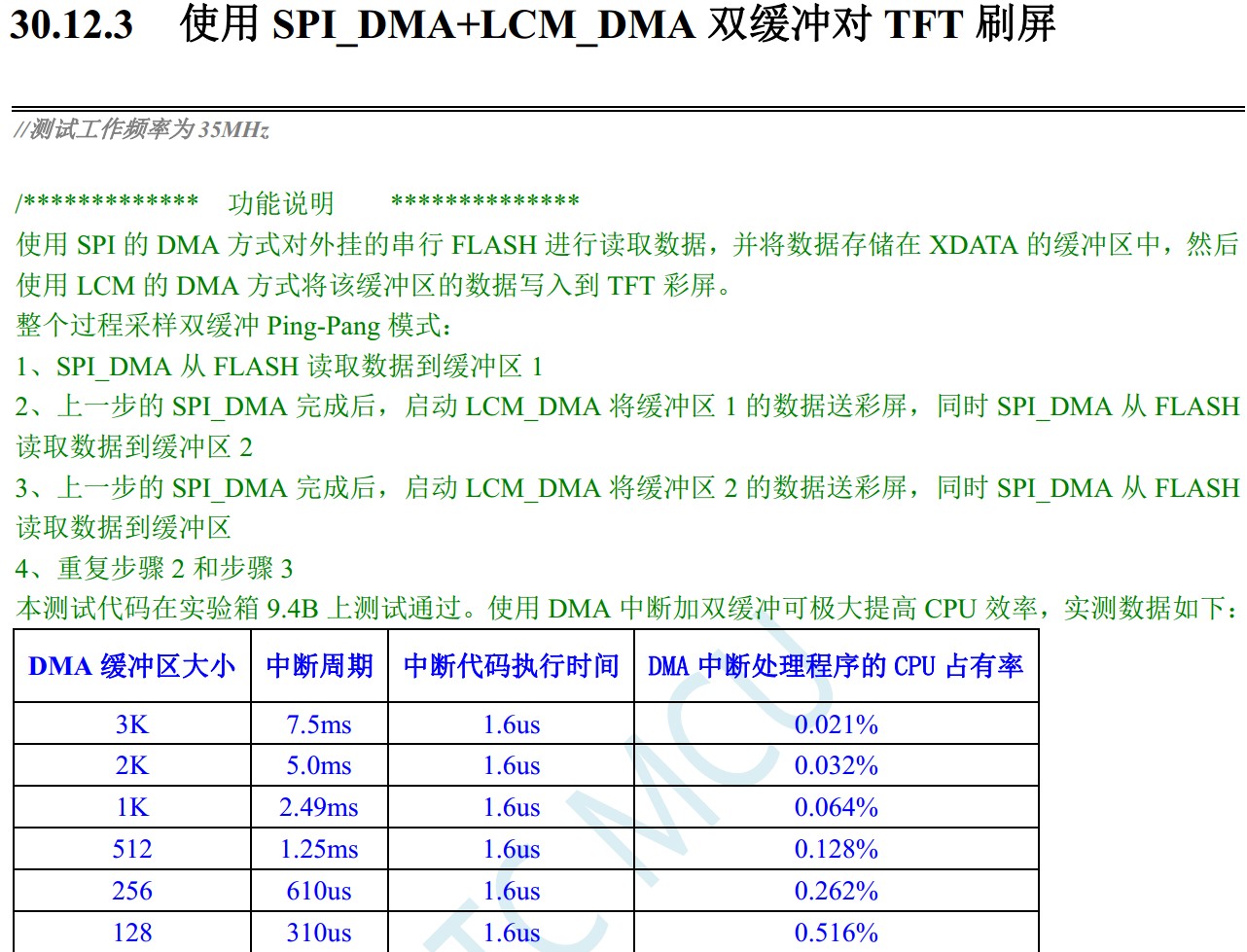

用 DMA 来支持 SPI 加上了 ?
下面这个思路用上没有 ?






回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:536
  • 最近打卡:2025-06-16 08:31:26

31

主题

351

回帖

3789

积分

荣誉版主

积分
3789
发表于 2024-1-2 12:44:00 | 显示全部楼层
感谢神农鼎管理员的关注和指点。
还要继续学习STC强大而灵活高效的DMA功能...
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:504
  • 最近打卡:2025-06-16 08:59:07

22

主题

177

回帖

1674

积分

金牌会员

积分
1674
发表于 2024-3-7 10:59:11 | 显示全部楼层
浦江*** 发表于 2023-12-25 16:58
有关OLED屏的驱动文件就两个:
SSD1306.H
SSD1306.C

你好,你的程序好像是模拟SPI驱动(屠龙刀三),没有硬件SPI驱动啊,不知哪里没搞对,望指点!
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:536
  • 最近打卡:2025-06-16 08:31:26

31

主题

351

回帖

3789

积分

荣誉版主

积分
3789
发表于 2024-3-7 12:58:55 | 显示全部楼层
楼上朋友您好,谢谢您对本帖的浏览。
关于硬件SPI驱动的方法,源程序中是包含有的,可能是我没有说明清楚。
本实验的初衷是用模拟IO的方法实现驱动,这样的好处是不必关注和研究MCU有关硬件SPI寄存器的定义用法,比较适合移植,可用在恰巧端口IO是没有硬件SPI功能的场合,提供一种灵活的方法。
后来有坛友认为,要讲究速度,应该用硬件SPI的方法。
屠龙刀三实验板的显示屏端口,是具有硬件SPI功能的,那么当然是应该首先用硬件SPI方法的。
其实模拟IO和硬件SPI的区别在于基本字节读写函数的不同,不是非常复杂难用的。
所有我立马就补充改写了源程序,可使用硬件SPI驱动方法来驱动显示。
源程序打包在一楼的底部,又上传了一下,并给出了补充说明。

如果您下载了 "10-TestOLED(STC32G屠龙刀三) .rar"文件包(默认已经是硬件SPI方式的),并解压后....
在SSD1306.C的中, 开始的地方, 有一行宏定义:

#define UseSPI    1     //0: IO模拟SPI;  1: 使用硬件SPI

1的意思就是用硬件SPI方式, 0就是用模拟IO方式, 已经默认1
重新编译一下, 再下载执行, 就可以了.  编译软件会根据这个定义, 选用不同的编译语句(即条件编译) 。

其实,原理是重新编写了两个基本函数:
也就是说, 新的 SSD1306.C 既可以用于模拟方式,又可以用于硬件方式. 比较灵活.

源程序如下, 再逐行补充一下说明...

//========================================================================
// 函数名称: OLED_WR_CMD(unsigned char Cmd)
// 函数功能: OLED_写命令字
//========================================================================
void OLED_WR_CMD(unsigned char Cmd)
{
#if(UseSPI==0)                           //如果UseSPI定义为0, 使用模拟IO方式
  unsigned char i;                         //模拟方式需要这个变量i (计数器)
#endif
  OLED_SCK= 0;                          //时钟低;
  OLED_DC = 0;                           //写命令
  OLED_CS = 0;                           //片选中
#if(UseSPI)                                   //如果UseSPI定义为1, 使用硬件SPI方式.
  //SPI_WriteByte(Cmd);              //写一个字节...
  SPDAT = Cmd;                          //写入到寄存器SPDAT中...
  while(SPIF == 0);                       //标志位为零等待....
  SPIF = 1;                                   //清SPIF标志
  WCOL = 1;                                //清WCOL标志
#else                                            //否则就是模拟IO方式...
  for(i=0;i<8;i++)                          //循环8次,将字节数据的每一位从IO口移位输出....
  { if(Cmd&0x80)OLED_SDA=1;   //如果最高位是1, 端口给出高电平
    else                 OLED_SDA=0;   //如果最高位是0, 端口给出低电平
    Cmd <<= 1;                             //左移位 //
    OLED_SCK = 1;                        //时钟脉冲 , 推出一位输出...
    OLED_SCK = 0;
  }
#endif
  OLED_CS = 1;                           //片不选
}
//========================================================================
// 函数名称: OLED_WR_DAT(unsigned char Dat)
// 函数功能: OLED_写数据字
//========================================================================
void OLED_WR_DAT(unsigned char Dat)
{
#if(UseSPI==0)
  unsigned char i;
#endif
  OLED_SCK= 0;    //时钟低;
  OLED_DC = 1;    //写数据
  OLED_CS = 0;    //片选中
#if(UseSPI)
  SPDAT = Dat;
  while(SPIF == 0);
  SPIF = 1;   //清SPIF标志
  WCOL = 1;   //清WCOL标志
#else
  for(i=0;i<8;i++)
  { if(Dat&0x80)OLED_SDA=1;
    else        OLED_SDA=0;
    Dat <<= 1;    //左移位
    OLED_SCK = 1;
    OLED_SCK = 0;
  }
#endif
  OLED_CS = 1;    //片不选
}

写数据函数与写命令函数,绝大部分语句是相同的, 就不再重复注释了。
写命令和写数据函数不同之处在于DC端口电平不同:DC=0写命令,DC=1写数据。
可能有人认为, 没有必要用两个函数,只要写一个写字节函数就可以了。 没错,这是看个人习惯了。
如果用一个写字节函数,必然要带一个形式参数,再根据这一形参标识,在函数内部加以区别。
个人认为分开写,源程序的可读性较好。

我也是STC32G12K128单片机的新手,以上说明,供参考。若有不清楚或有错误之处, 尽管提问或指出,共同学习。
回复 支持 反对

使用道具 举报 送花

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

QQ|手机版|小黑屋|深圳国芯人工智能有限公司 ( 粤ICP备2022108929号-2 )

GMT+8, 2025-6-17 07:11 , Processed in 0.141017 second(s), 107 queries .

Powered by Discuz! X3.5

© 2001-2025 Discuz! Team.

快速回复 返回顶部 返回列表
