请教：STC8H1K17T的触摸按键PCB这样设计行不行？

梁***

xxkj*** 发表于 2023-12-21 12:01
触摸IO口的连线背面走VCC或GND应该不会有什么影响吧？

没有波动大且频率高的电流的VCC和GND可以的。

lzz***

没有那么娇贵    我就留了个直径3MM的焊盘都可以正常识别    最重要的是感应焊盘之间有足够的距离    不然隔壁会感应误动作
说明书上设定感应电平差为5%   实际大部分在7%-10%左右   感应焊盘越大电平差越大

xxkj***

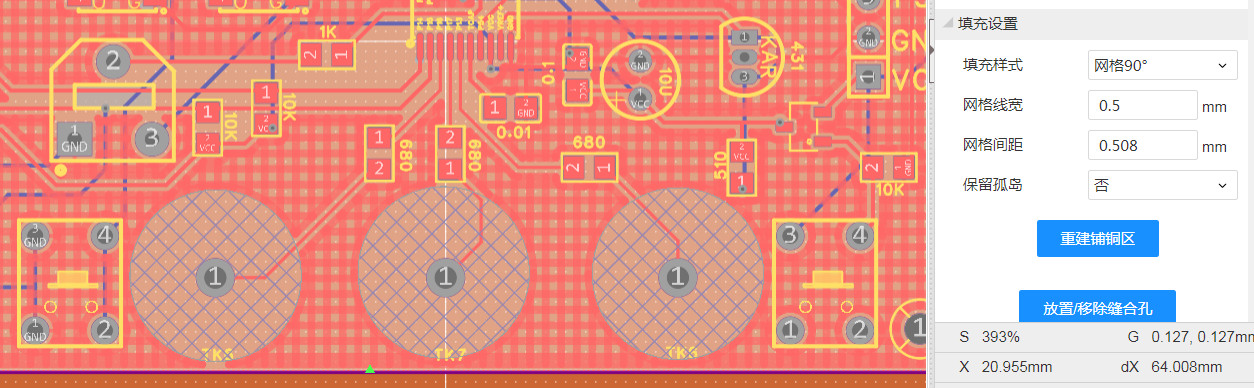

这样铺铜，正背都铺，不知道行不行。


铺铜参数如下：

焊盘周围禁铺半径5.53mm

xxkj***

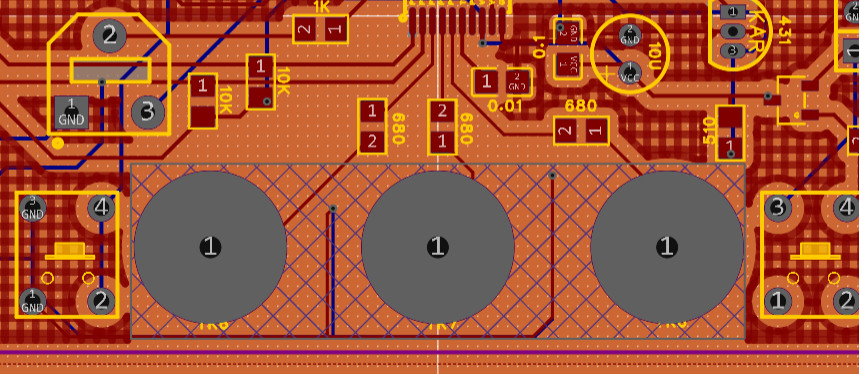

还是干脆把焊盘那里的铺铜挖空，添加GND线作为焊盘之间的间隔，如下图：

shanmu***

xxkj*** 发表于 2023-12-22 10:42
这样铺铜，正背都铺，不知道行不行。

我觉得这样符合手册要求，板子也好看

xxkj***

shanmu*** 发表于 2023-12-25 09:32
我觉得这样符合手册要求，板子也好看

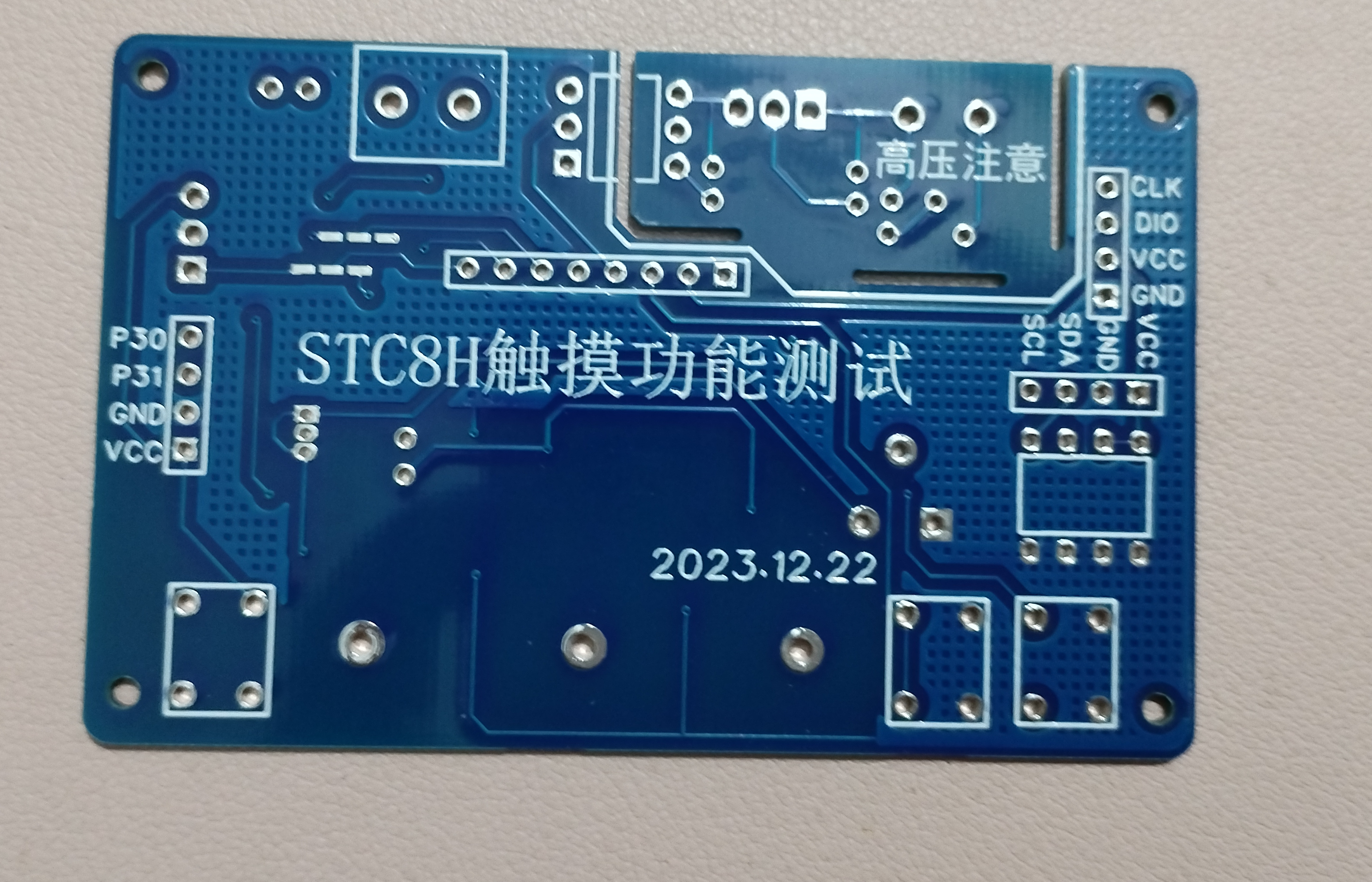

触摸盘那个位置没有铺铜，板子打样来了。

shanmu***

xxkj*** 发表于 2023-12-25 12:21
触摸盘那个位置没有铺铜，板子打样来了。

进度很快。有结果发论坛我们学习学习

xxkj***

shanmu*** 发表于 2023-12-26 09:24
进度很快。有结果发论坛我们学习学习

会的，准备出一个STC8H1K17T-TSSOP20系列实验。我是菜鸟，欢迎指教。
