zui小 P10 LED 点阵屏控制卡 8脚STC单片机

cpu***

这几个什么目的？没看懂，大神指点一下呗

void Line_Driver(unsigned char line)  //上8，下8  接口A,B
{
        ADDR_A=line%2;         //取余运算符
        ADDR_B=line/2;         //除以2
}

void Send_One_Byte(unsigned char temp)     //传送一个字节
{
        unsigned char i,temp1;
        for(i=0;i<8;i++)
        {
                temp1<<=1;
                if(temp&0x01)
                        temp1|=0x01;
                temp>>=1;
        }
        SBUF=~temp1;
        while(!TI);                   //串口发送
        TI=0;
}

void Send_Display(unsigned char line)

Debu***

cpu*** 发表于 2024-3-11 18:14
这几个什么目的？没看懂，大神指点一下呗

void Line_Driver(unsigned char line)  //上8，下8  接口A,B

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=4613
T_Buffer[11]=Hex_to_Ascii[p%1000000/100000];
T_Buffer[12]=Hex_to_Ascii[p%100000/10000];
T_Buffer[13]=Hex_to_Ascii[p%10000/1000];
T_Buffer[14]='.';
T_Buffer[15]=Hex_to_Ascii[p%1000/100];
T_Buffer[16]=Hex_to_Ascii[p%100/10];
T_Buffer[17]=Hex_to_Ascii[p%10];

这是取十进制的每一位能明白吧

ADDR_A=line%2;
ADDR_B=line/2;


同理，这是取二进制的每一位
line，0x00、0x01、0x10、0x11，对应0、1、2、3行，2根线AB对应bit0、bit1，4扫，每行最大占空比25%

for(i=0;i<8;i++)
{
        temp1<<=1;
        if(temp&0x01)
                temp1|=0x01;
        temp>>=1;
}


这是字节按位倒序，否则每8位是反的，字模低位先发，串口高位先发，和这个一样


uint8_t byte_change(uint8_t data)
{
        data = ((data & 0xAA) >> 1) | ((data & 0x55) << 1);
        data = ((data & 0xCC) >> 2) | ((data & 0x33) << 2);
        data = (data >> 4) | (data << 4);

        return data;
}


SBUF=~temp1;

while(!TI);
TI=0;


按位取反，0亮1灭，串口方式0发送

冷***

{:5_332:}牛

cpu***

Debu*** 发表于 2024-3-11 23:29
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=4613
T_Buffer[11]=Hex_to_Ascii[p%1000000/100 ...

谢谢老师，我再消化一下。

so***

8引脚芯片都能怎么牛啊

cpu***

请问大神，这个是单色红，ABCD都是用上的吧？如何修改程序，32*64单元板。P3.75

Debu***

cpu*** 发表于 2024-5-25 16:33
请问大神，这个是单色红，ABCD都是用上的吧？如何修改程序，32*64单元板。P3.75

...

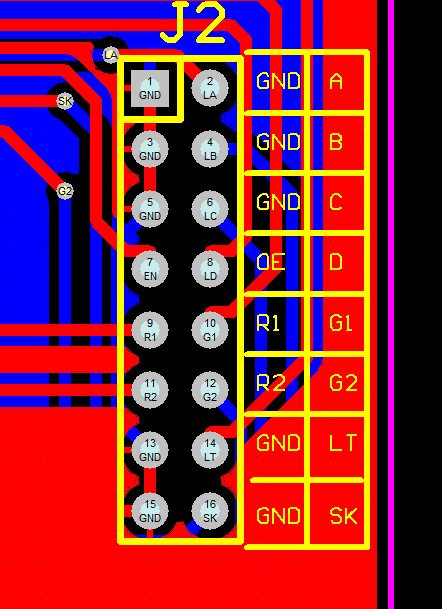

这是HUB08，HUB08一般是16扫，ABCD都用，R1上半屏，R2下半屏

cpu***

Debu*** 发表于 2024-5-25 20:46
这是HUB08，HUB08一般是16扫，ABCD都用，R1上半屏，R2下半屏

有例程可以提供学习吗？谢谢大神！

cpu***

Debu*** 发表于 2024-3-11 23:29
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=4613
T_Buffer[11]=Hex_to_Ascii[p%1000000/100 ...
void Line_Driver(unsigned char line)  // 接口A,B
{
//        ADDR_A=line%2;         //取余运算符
//        ADDR_B=line/2;         //除以2

        ADDR_A=line&0x01;
        ADDR_B=line&0x02;
        ADDR_C=line&0x04;
        ADDR_D=line&0x08;

}
我这样写，对应ABCD4个接口，对吗？显示的结果如图。

Debu***

cpu*** 发表于 2024-5-27 19:12

屏结构都不一样，要改很多地方
