zui小 P10 LED 点阵屏控制卡 8脚STC单片机

Debu*** · 发表于 2023-12-13 22:54:55

8脚STC单片机可以做什么？

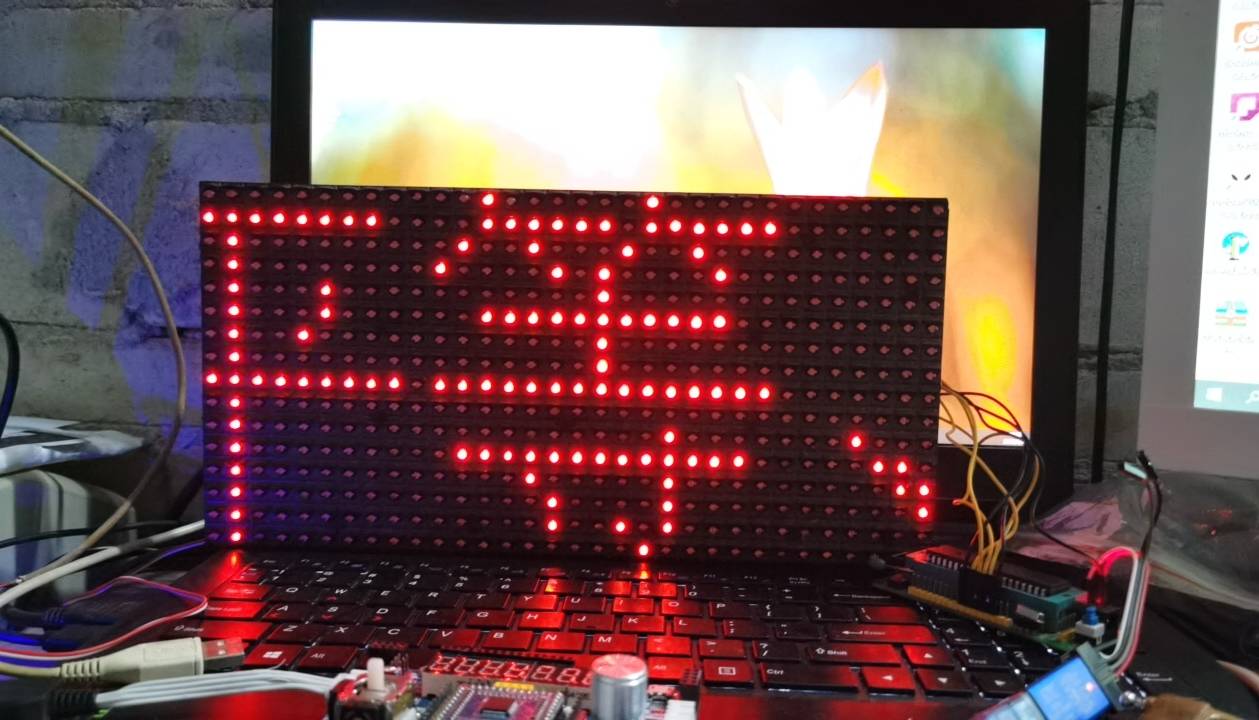

喜闻乐见的商用P10单元板居然可以直接使用8脚单片机控制！

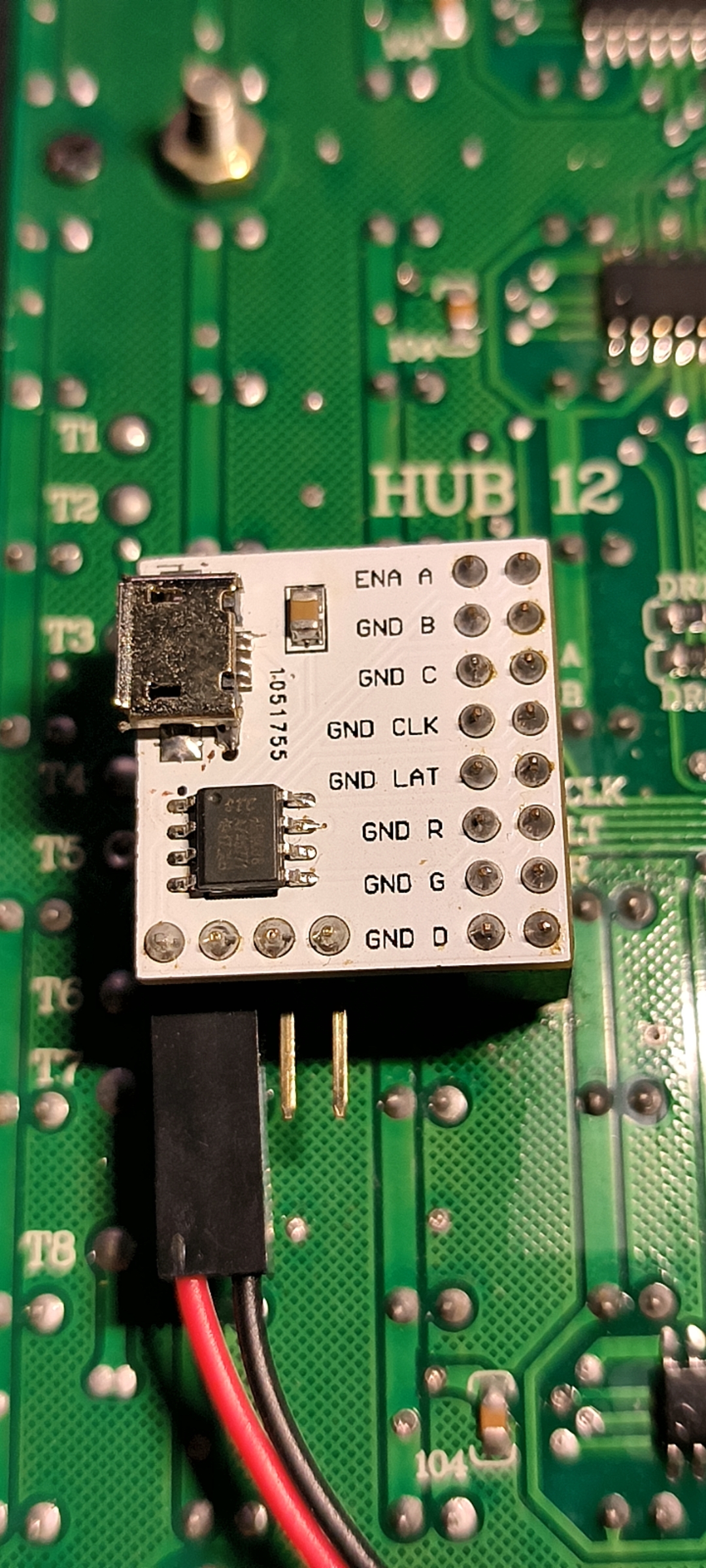

没错，就是这个P10 LED 点阵屏控制卡！

STC8F1K08

1/4扫描，四扫下行，1路16行，数据低OE高（04-P16-08），适用于HUB12接口单色P10，串口模式0，普通左移，亮度速度可调，最多231个字，50fps最多10块级联，改Screen，是字数，1块单元板对应2，Speed控制移速，Bright控制亮度

别问我为什么不用大容量的单片机，就想挑战一下8脚单片机实现各种复杂的功能；别问我为什么不用新出的单片机，2019年做的了，发上来水积分的（灌水也得有点科技含量吧就发个表情怎么的都说不过去对吧）

点阵屏 P10.zip (14.32 KB, 下载次数: 170)

PrjPcb.zip (701.68 KB, 下载次数: 154)

Debu*** · 发表于 2023-12-13 22:59:09

楼上的PrjPcb.zip应该有bug，记得还飞线了，仅供参考，别拿去直接做

以下是群友发现显示错乱，经过远程调试发现是蛇形排列的屏，程序修改了一下

1/4扫描，四扫蛇形，1路16行，数据高OE高

点阵屏 P10 蛇形.zip (14.24 KB, 下载次数: 131)
