51 开源：USB声卡-STC32F-HSPWM驱动MOSFET做D类功放直接驱动音箱24V供电输出60W+60W

梁***

zx*** 发表于 2024-1-26 20:17
如果加上PAM8904EGPR 功率会不会做的更大一些？

这是内带升压泵的压电/陶瓷喇叭的驱动，不是用于音乐播放的，输出电压高但功率不大的。

zx***

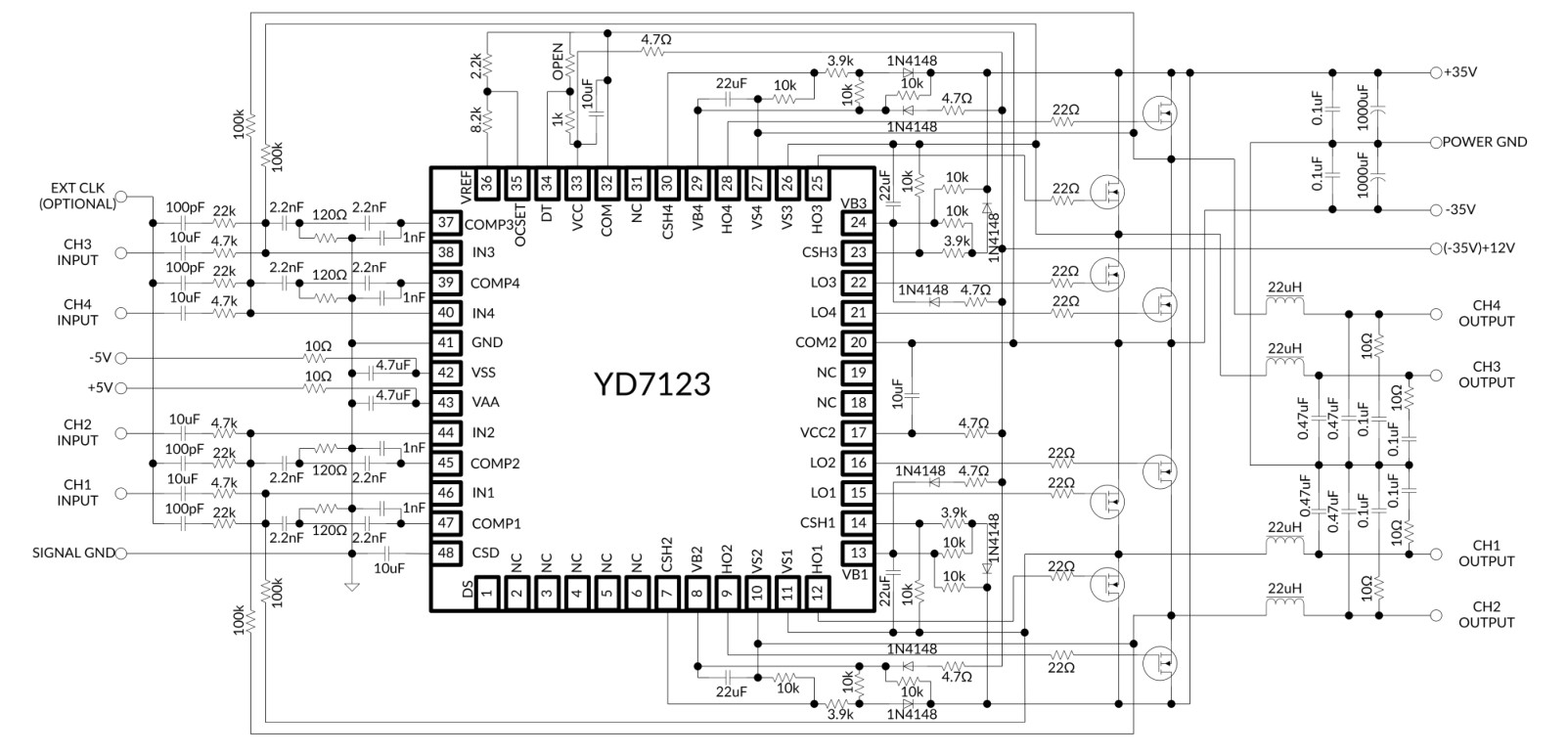

加这个驱动把它做更大功率。

梁***

zx*** 发表于 2024-1-30 23:41
加这个驱动把它做更大功率。

我的电路已经有驱动了，换MOSFET就可以了。

Debu***

仔细看了一下，并且查了屹晶微所有型号的600V MOSFET驱动芯片资料，有个疑问，如果使用这个板子驱动三相电机，半桥是不是需要输出高阻的状态，比如A相输出低电平，B相在高电平和高阻之间PWM，C相输出高阻，但是EG2104S是IN和SD输入的，想要在高阻和高电平之间切换，就要在SD上PWM，但是电路中的SD都接一起了，也没有使用硬件PWM，这个电路的4个通道，不能单独一个通道输出高阻，是不是需要换成HIN和LIN输入的MOS驱动芯片，然后都接到高级PWM上

Debu***

Debu*** 发表于 2024-2-20 16:43
仔细看了一下，并且查了屹晶微所有型号的600V MOSFET驱动芯片资料，有个疑问，如果使用这个板子驱动三相电 ...

外接晶振还和PWM4P、PWM4N冲突

梁***

Debu*** 发表于 2024-2-20 16:43
仔细看了一下，并且查了屹晶微所有型号的600V MOSFET驱动芯片资料，有个疑问，如果使用这个板子驱动三相电 ...

这个电路用于驱动电机就是用三相正弦波驱动，不是一般的方波无刷电机驱动，用于三相无刷电机驱动要用3个IO分别控制SD。

stb***

厉害了，学习中！

独风***

电源降压用的是7812，电流只有1A，线性三端稳压器功率大了后会发热，不知道换成开关电源电路降压12V会不会好一些？比如LM2596,M1584之类的开关电源芯片。还是说开关电源芯片会影响到音质？

梁***

独风*** 发表于 2024-3-8 16:53
电源降压用的是7812，电流只有1A，线性三端稳压器功率大了后会发热，不知道换成开关电源电路降压12V会不会 ...

用开关电源没问题，就是电路成本高一点。使用78M12简单可靠，电路中电流并不大，最高24V输入。
如果是更高工作电压，则使用开关电源是最好的，比如使用48V工作时，可以使用XL7015降压至12V，这也是我使用的电路方案。

独风***

感谢回复，有时间我去做一个试试，PCB文件是什么软件绘制的？AD16打不开，PADS嘛？打开提示版本不对，是不是导出一下？
