STC32驱动一位数码管的显示

小涵*** · 发表于 2024-7-15 11:21:51

直驱建议采用低电平点亮，也就是共阳数码管；大尺寸数码管要根据具体参数设计相应的驱动电路

Debu*** · 发表于 2024-7-15 12:47:17

GPIO必须设置为推挽模式

so*** · 发表于 2024-7-15 13:17:41

感觉不带锁存，数码管定值还好如果是变值都一直在刷新数据，单个还好多个就麻烦。

jw*** · 发表于 2024-7-15 14:17:49

so*** 发表于 2024-7-15 13:17
感觉不带锁存，数码管定值还好如果是变值都一直在刷新数据，单个还好多个就麻烦。 ...

那样就用数码管管模块了

Debu*** · 发表于 2024-7-15 14:23:58

主要用于驱动数码管，不需要使用USB，可以考虑专门驱动数码管的型号STC8H4K64TL

写好寄存器自动扫描，扫描过程无需软件参与不占用CPU，还带触摸按键

so*** · 发表于 2024-7-15 14:31:04

jwd 发表于 2024-7-15 14:17
那样就用数码管管模块了

有时间用 STC8H4K64TL 的芯片玩下

Yim_*** · 发表于 2024-7-15 14:47:32

就用共阳，灌电流也不是不行，电流要求高的，就加三极管。

网*** · 发表于 2024-7-15 15:47:17

本帖最后由网老四于 2024-7-15 16:22 编辑

LED灯做指示,只要不是次品,几个mA电流就很亮了,大尺寸的数码管模块,每段的LED灯可能是多个LED串联的,所以需要高压驱动,用之前可以先串电阻后用调压电源测试静态点亮电压电流,然后根据测试结果选择合适的驱动电路.
如果用单片机管脚直驱的话,共阴接法数码管,IO口要配成强推挽输出.不然串再小电阻也不亮.

萌芽M*** · 发表于 2024-11-1 14:55:06

STC32G12K128的IO输出电流达到多少？

liji*** · 发表于 2024-11-1 17:36:38

萌芽M*** 发表于 2024-11-1 14:55
STC32G12K128的IO输出电流达到多少？

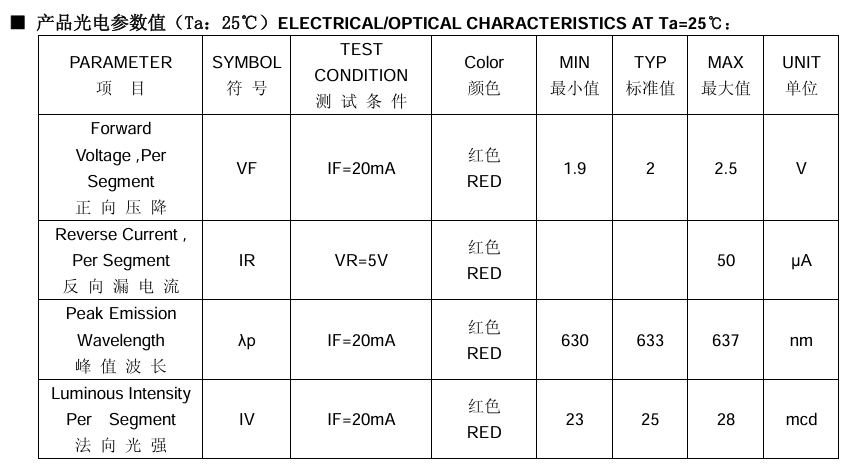

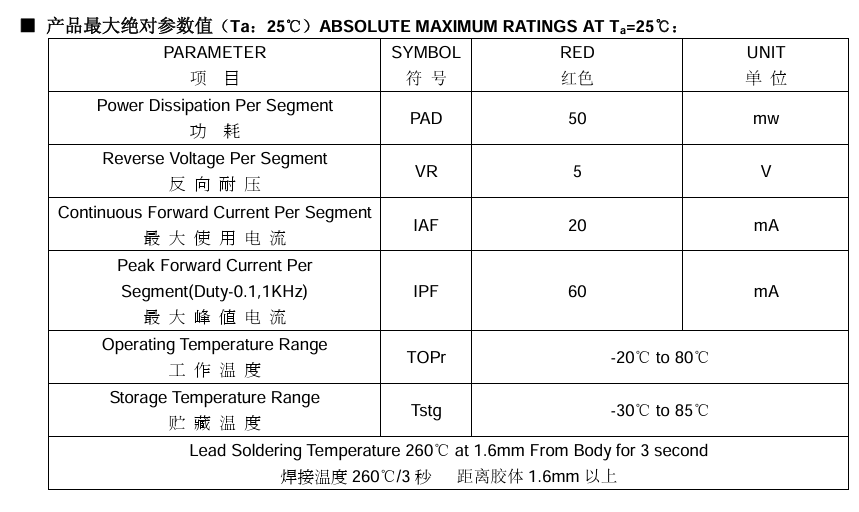

单个IO最大输出20mA，不过驱动 1 英寸数码管还是不太够，参数如下

参考：SM411006N/15_ARKLED(方舟)_SM411006N/15中文资料_PDF手册_价格-立创商城
