NTC通过单片机的Vref引脚能否读出温度

QQ6243*** · 发表于 2023-12-3 14:54:51

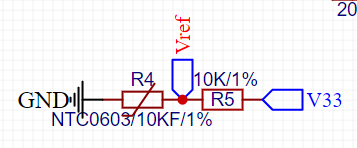

V33电压是稳定的，分压后直接将分得的电压给Vref基准，单片机通过内部1.19V电压反推出Vref电压，从而计算出NTC温度值

请问这种方法可靠吗

社区*** · 发表于 2023-12-3 16:46:56

楼上是真不懂硬件。
Vref电压是基准端口。不能用于测量。

QQ6243*** · 发表于 2023-12-3 17:02:52

社区*** 发表于 2023-12-3 16:46
楼上是真不懂硬件。
Vref电压是基准端口。不能用于测量。

我没说测量，我说的是反推，看清楚再回，vref引脚电压是可以反推出来的，不用质疑

reng*** · 发表于 2023-12-3 19:06:36

你理解错误了吧，ADC原理是再看看吧，你这个基准随时变，你让单片机情何以堪？

reng*** · 发表于 2023-12-3 19:08:21

QQ6243*** 发表于 2023-12-3 17:02
我没说测量，我说的是反推，看清楚再回，vref引脚电压是可以反推出来的，不用质疑 ...

你的基准都不稳定，你觉得对出来的数是什么数？能反推的话，麻烦楼主科普一下

huh*** · 发表于 2023-12-3 19:25:18

你可以自己搭建硬件，在程序调试下

QQ6243*** · 发表于 2023-12-3 20:08:25

reng*** 发表于 2023-12-3 19:08
你的基准都不稳定，你觉得对出来的数是什么数？能反推的话，麻烦楼主科普一下 ...

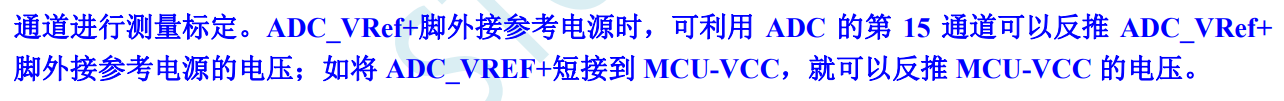

自己看手册吧，手册上写的清清楚楚

QQ6243*** · 发表于 2023-12-3 20:11:38

社区*** 发表于 2023-12-3 16:46
楼上是真不懂硬件。
Vref电压是基准端口。不能用于测量。

手册上写的清清楚楚能反推的，你学stm32学傻了吧

reng*** · 发表于 2023-12-3 22:37:05

QQ6243*** 发表于 2023-12-3 20:11
手册上写的清清楚楚能反推的，你学stm32学傻了吧

你可能没理解参考电源这四个字啥意思吧，你之前给的图中参考引脚的电源是随着NTC变化的，除非你测试的环境温度恒定，NTC的值不变化，那么此时的读数确实能反推出测试时的温度。既然你的Vref引脚接NTC那里，请问你的模拟量输入引脚接到哪里呢。如果你悬空，那么读出来的只能反映出悬空的引脚电压相对于Vref电压。

reng*** · 发表于 2023-12-4 09:43:55

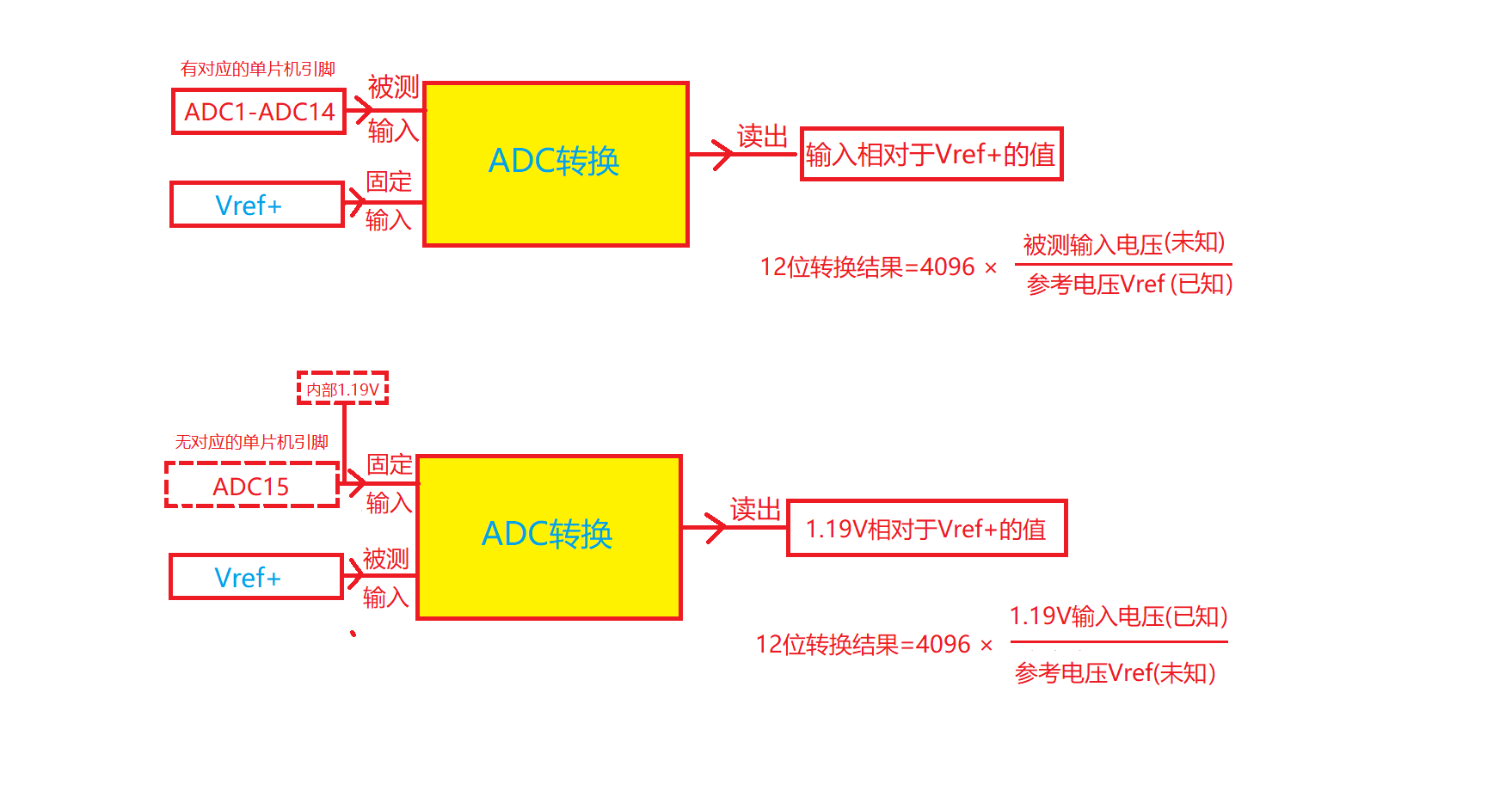

楼主，通过昨晚的阅读相关资料，终于搞清楚ADC15通道的意思了。它的设计其实是这样的：一般的ADC1-ADC14在单片机的实际引脚中是有对应的，作为被测量的输入引脚，只有ADC15找不到是哪个引脚，其实它是隐藏在内部了，和内部的1.19V接在一起了作为一个固定的ADC输入。当Vref接参考信号源时，读ADC15的值实际上是读的1.19V相对于Vref的数字量值，见下图：

图1
