IO模拟一种2线接口（类似I2C， 但略有不同），请问一个细节如何实现为好

zxcv***

把主频设为36M，WTST = 0试试

139182***

社区*** 发表于 2023-12-12 18:12
用STCH8K64U会更好，使用40MHZ外部晶振。

STC8H8K虽然是8位, GPIO的翻转速率实际能到多少? 是否有经验数据?

139182***

zxcv*** 发表于 2023-12-12 20:46
这么高的频率，CLK应该设为推挽输出

实际测试, 打开smith触发器情况下, 由于接收端输入阻抗比较大, 准双向和推挽对于波形和速率均无差异

139182***

zxcv*** 发表于 2023-12-12 20:52
把主频设为36M，WTST = 0试试

之前测试, WTST=0, 最高实际测试能跑到32M, 超过后MCU内核不启动.
偶尔启动,不到1s跑飞.

由于看手册GPIO SFR赋值是单周期. 但是实际上只有理论速度1/10左右.
所有,我想找到原因. 看看是否可以优化.

社区***

139182*** 发表于 2023-12-13 10:09
STC8H8K虽然是8位, GPIO的翻转速率实际能到多少? 是否有经验数据?

2019年时，我用刚刚出来的stc8h1k08做类似案子，IO口模拟SPI，4MHZ完成通信。使用32MHZ外部晶振。
现在STC8H8K64U的频率可达45MHZ, IO口模拟SPI，可实现5MHZ以上的速率完成通信。

zxcv***

139182*** 发表于 2023-12-13 10:16
之前测试, WTST=0, 最高实际测试能跑到32M, 超过后MCU内核不启动.
偶尔启动,不到1s跑飞.

把P45 ^= 1改为P45 = ~P45


社区***

不要迷信带ICache的高主频MCU。尤其是STM32F103之类.
在IO翻转之类应用中，用8位机是最优选择。

139182***

zxcv*** 发表于 2023-12-13 10:58
把P45 ^= 1改为P45 = ~P45

看了一个反汇编, 感觉有戏, 稍后好好测试一下.

; line 100:         P45 = 1;
        SETB     P45
; line 101:
; line 102: SETSMCK:
SETSMCK:
        CPL      P45                        ; Cycle 1
; line 103: //        P45 ^= 1;
; line 104:     P45 = ~P45;
; line 105:         _nop_();
        NOP                                      ; Cycle 1, seize for sda cycle.
; line 106: //        _nop_();
; line 107: //        _nop_();
; line 108: //        _nop_();
; line 109:         goto SETSMCK;
        SJMP     SETSMCK                ; Cycle 2, Total 4 Cycles in single loop


; line 100:         P45 = 1;
        SETB     P45
; line 101:
; line 102: SETSMCK:
SETSMCK:
        MOV      C,P45                        ; Cycle 2
        CPL      C                                ; Cycle 1
        MOV      P45,C                        ; Cycle 2
; line 103:         P45 ^= 1;
; line 104: //    P45 = ~P45;
; line 105:         _nop_();
        NOP                                      ; Cycle 1
; line 106: //        _nop_();
; line 107: //        _nop_();
; line 108: //        _nop_();
; line 109:         goto SETSMCK;
        SJMP     SETSMCK                ; Cycle 2, Total Cycle 8 in single loop.

139182***

社区*** 发表于 2023-12-13 11:15
不要迷信带ICache的高主频MCU。尤其是STM32F103之类.
在IO翻转之类应用中，用8位机是最优选择。 ...

有空找个STC8H 8位开发板实际测试下， 但是，按照我对硬件的理解，IO速度在那里（如果规格书的数据是准确的），制约应该在Core上的指令序列和总线之类的。

神***

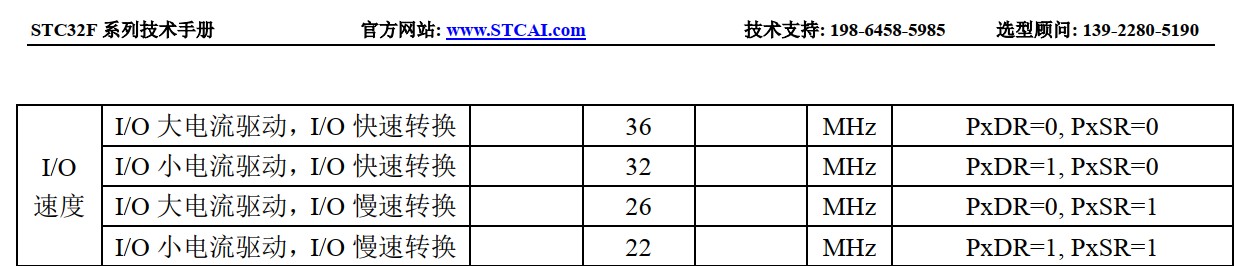

I/O的速度最快 20MHz ~ 30MHz
