IO模拟一种2线接口（类似I2C， 但略有不同），请问一个细节如何实现为好

139182***

使用STC32F12K54
操作一种类似MDIO/MDC的接口，读写一种交换机芯片的寄存器。类似I2C但有细微差异，因此不能直接用I2C, 用GPIO模拟 CLK 和 双向DATA
问题是，在读时序中， 有个周期要切换输出为高阻输入，然后外部设备回发1个0和多位数据, 建议的CLK为200ns, 即5M时钟。
请问如何设置IO配置，特别是如何切换IO的输入输出模式，能够更好的符合建议的时钟频率和时序

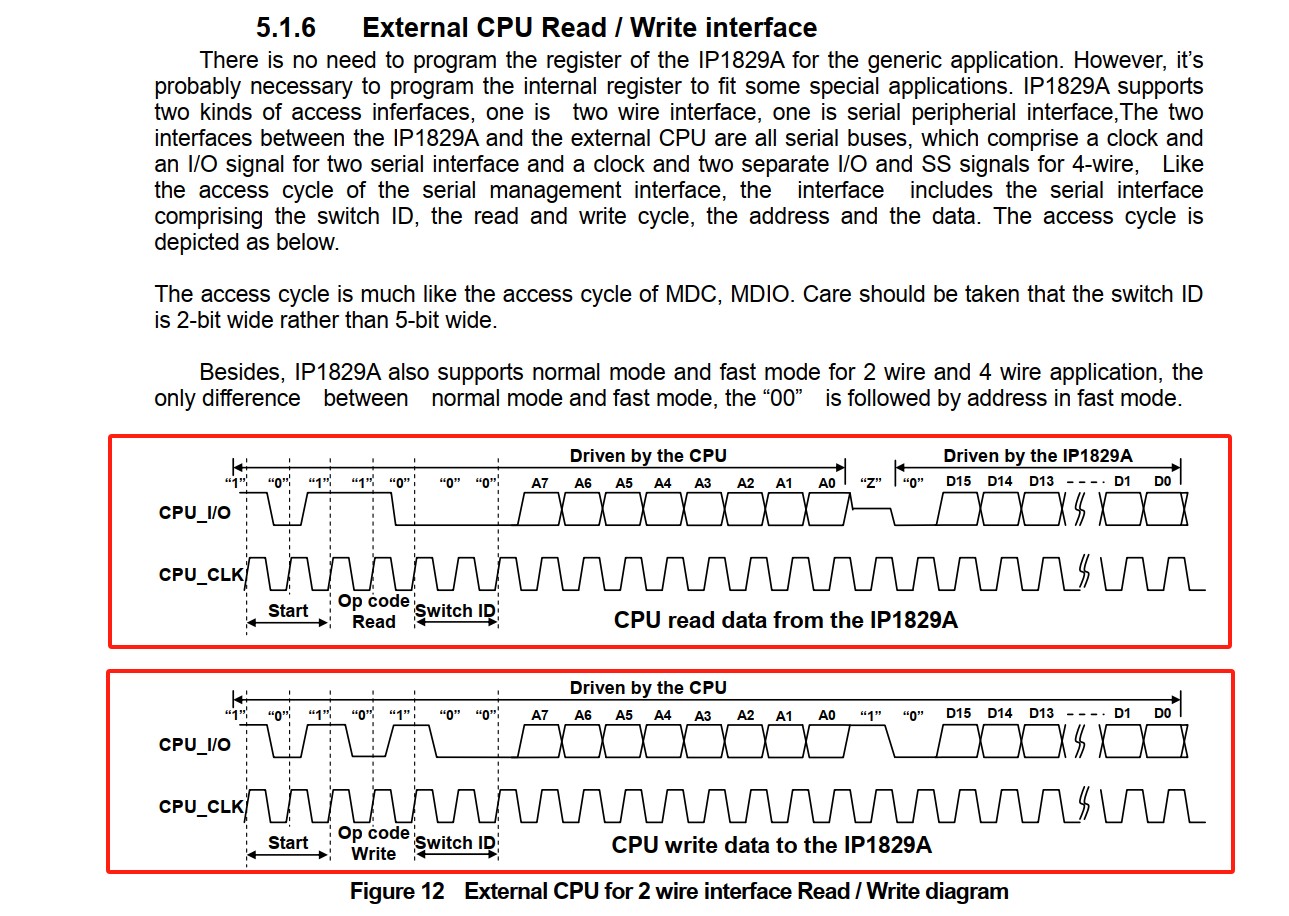

时序图如下：

139182***

实际测试，GPIO输出CLK, 可以稳定工作在2.5MHz左右（56M主频， WTST = 1; 如56M, WTST=0, IRC驱动，芯片无法工作）
        P4M0 &= ~0x20; P4M1 &= ~0x20;  //P4.5设置准双向口
        /*P4PU &= ~0x20;*/ P4NCS &= ~0x20; /*P4IE |= 0x20;*/
        P4SR &= ~0x20;
//        P4DR &= ~0x20;
        P45 = 1;
SETSMCK:
        P45 ^= 1;
        _nop_(); //取消NOP, GPIO 输出CLK频率约在3MHz
//        _nop_();
//        _nop_();
//        _nop_();
        goto SETSMCK;

神***

将I/O设置为 【开漏模式】，打开内部上拉电阻 | 或外部加上拉电阻
===【开漏工作模式】，对外设置输出为1，等同于 【高阻输入】
===【开漏工作模式】，【打开内部上拉电阻 | 或外部加上拉电阻】，简单等同于 【准双向口】

139182***

请问为何56M主时钟，2倍指令时长(WTST = 1)，GPIO的速率却只有2~3M, 这个速率是受什么制约造成的？

139182***

请问
1.ICache的大小是多大,能否知道特定程序是否进入了ICache
2.有没有方式让程序加载到SRAM(edata)中去运行, 从而跑到更高的速率?
我想通过一些优化, 让GPIO的翻转速率更高 > 5Mbps(目前是3Mbps)

神***

STC32F12K54建议最高主频跑 52MHz 以下
STC32F12K54, 由于 iCache的关系，时钟如在 18MHz ~ 52MHz, 都将 WTST = 1；
时钟不要高于52MHz, 这个STC32F是我们首次使用iCache 的 MCU, 还在改进中，会发展到 CPU@200MHz

139182***

神*** 发表于 2023-12-12 11:10
STC32F12K54建议最高主频跑 52MHz 以下

这个回答没有回答任何提问, 兄弟,虽然是贴规格书但没有啥意义

社区***

用STCH8K64U会更好，使用40MHZ外部晶振。

社区***

更正：是STC8H8K64U.
此类简单任务，用8位机更好。此所谓：尺有所短，寸有所长。
用STM32的M3也很难完成。

zxcv***

这么高的频率，CLK应该设为推挽输出
