STC USB-2UART-45I-SOP16只能2400下载 | 已解决

aho*** · 发表于 2023-11-14 12:25:42

神*** · 发表于 2023-11-14 14:52:00

mo*** 发表于 2023-11-14 10:30

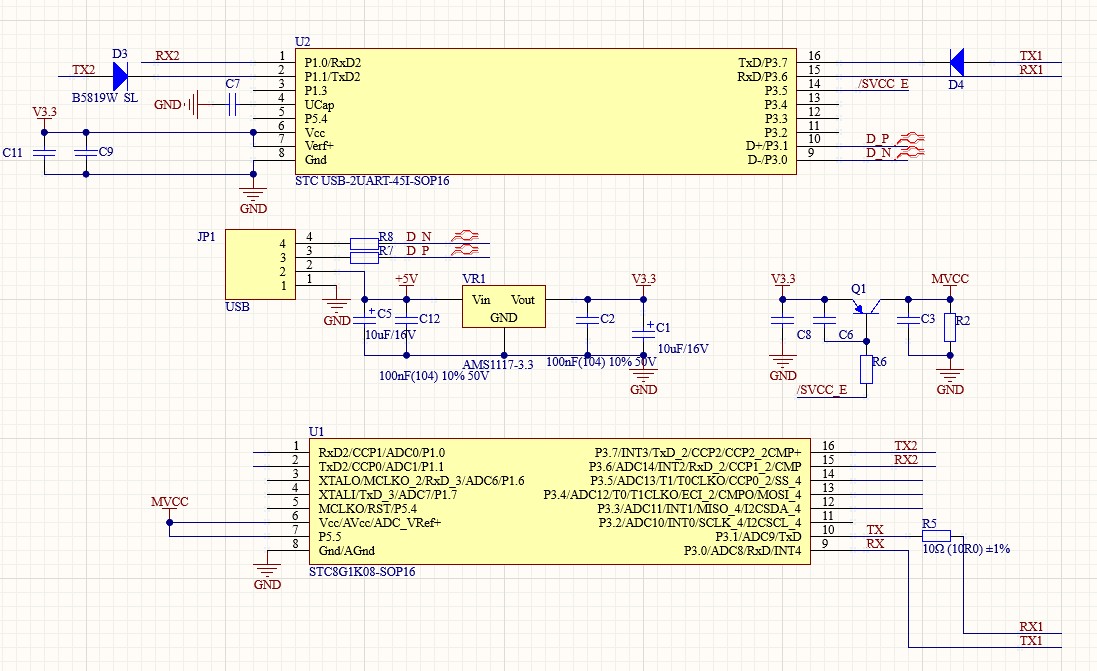

更新了电路

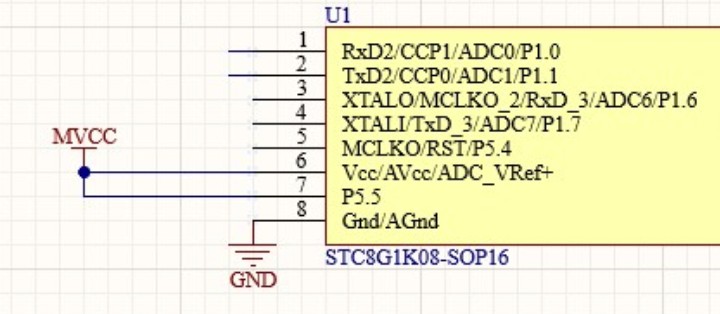

你原理图是错的，你的目标芯片是STC8G1K08-36I-SOP16,
但【STC USB-2UART-45I-SOP16】的管脚图/原理图
和 STC8G1K08-36I-SOP16是不一样的


上图【STC USB-2UART-45I-SOP16】

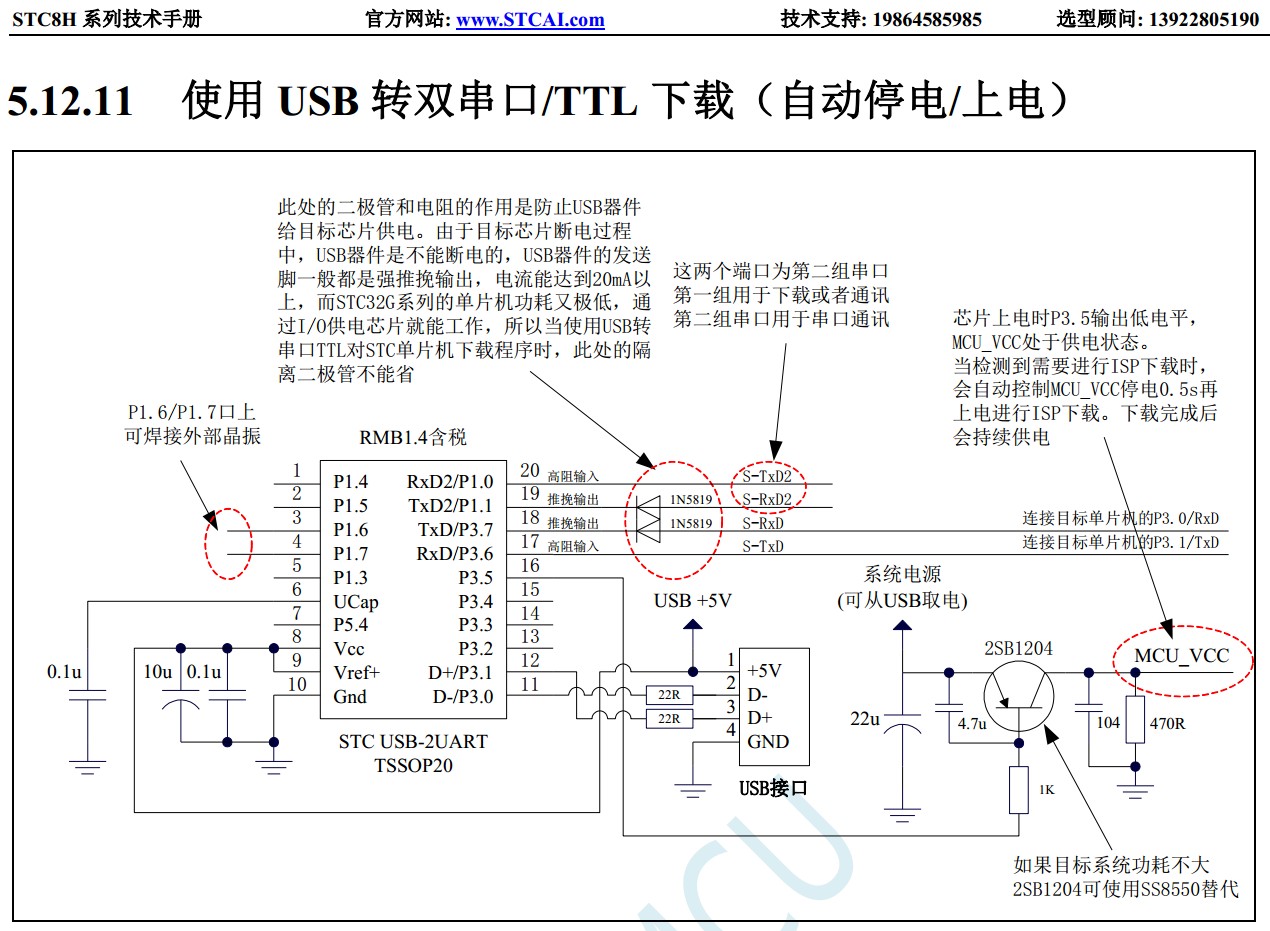

下图【STC USB-2UART-45I-TSSOP20】

mo*** · 发表于 2023-11-14 15:56:27

只是借用封装而已，连线没有错吧。

mo*** · 发表于 2023-11-14 15:59:32

重点在2400波特率能下载，其他波特失败，是因为用错了封装，连错了线？

mo*** · 发表于 2023-11-14 16:11:54

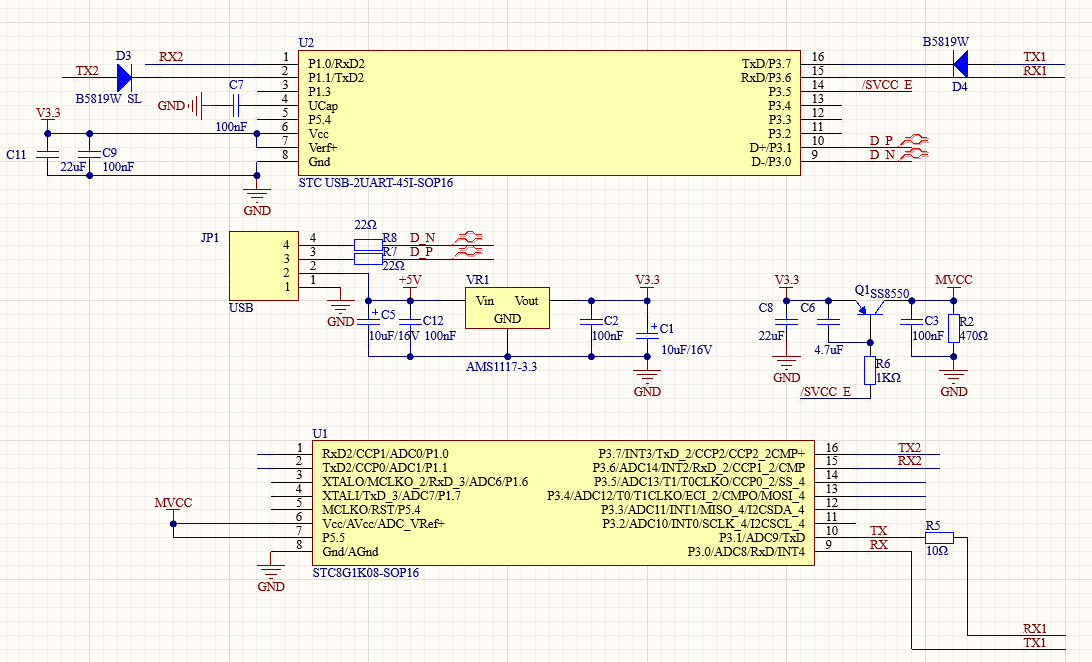

再更新一下电路图，这样看着舒服些。

神*** · 发表于 2023-11-14 16:42:57

1, 用示波器监测 1117-3.3V的输出是否异常
2，你原理图很多东西未交代
Q1, 是啥；具体的电阻值，具体的电容值，都未交代

mo*** · 发表于 2023-11-14 16:45:02

我的电路就这么多。是个测试板，验证双串口功能。

神*** · 发表于 2023-11-14 16:46:26

这设计也严重不合理

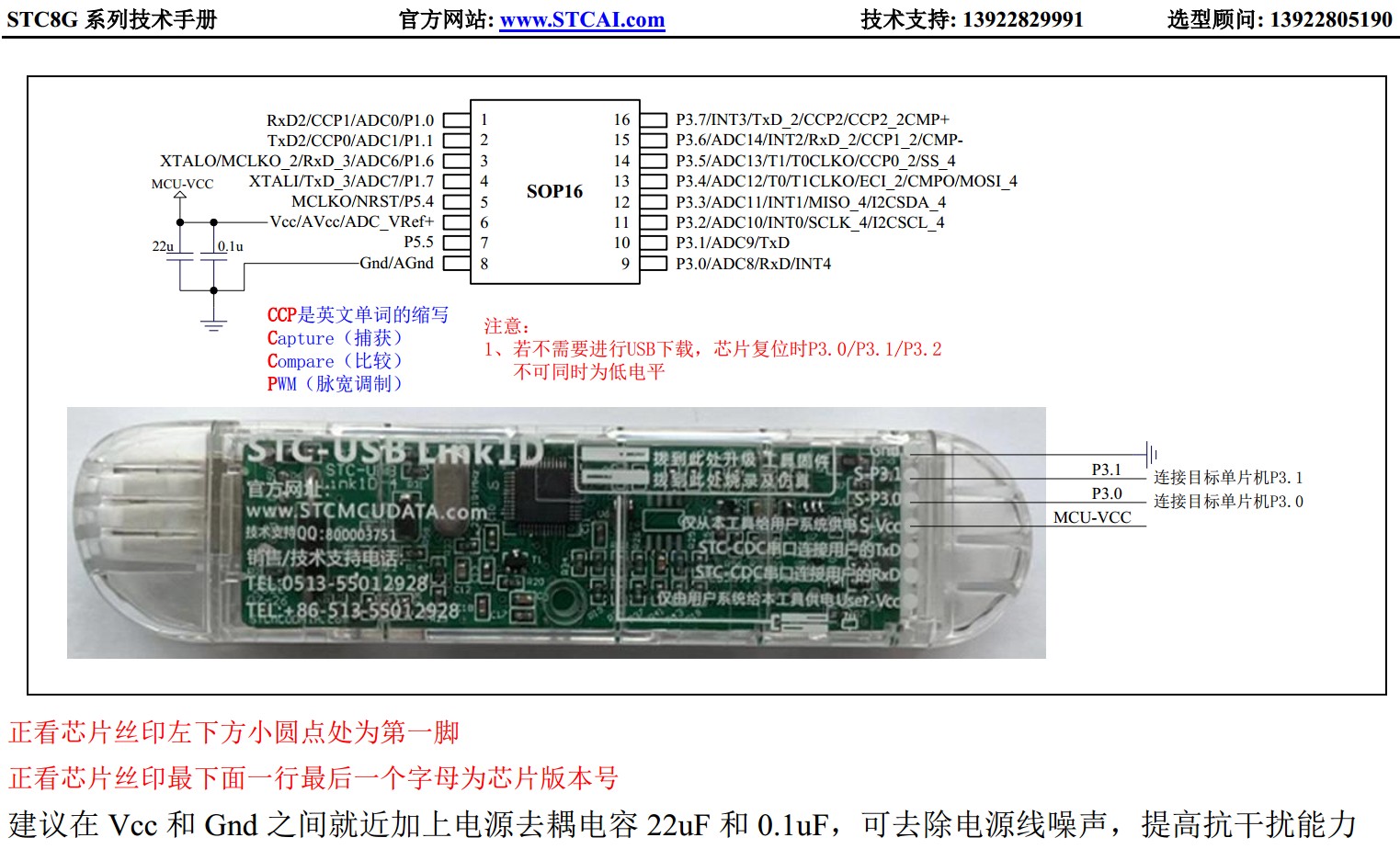

那2个电容不见了，请补上【22uF+0.1uF】电容组合

神*** · 发表于 2023-11-14 16:49:16

实际焊的电容，你如不愿意标上，就全部焊22uF
下图 Q1是啥？ R6是啥？ C6用4.7uF

mo*** · 发表于 2023-11-14 16:50:44

本帖最后由 molo 于 2023-11-14 16:52 编辑

补一下一些器件参数
