修个设备的电路板，持续更新。

hl12*** · 发表于 2023-11-19 11:42:26

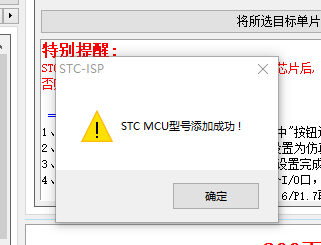

安装好keil4，按照视频往keil添加MCU，写个点亮dp的文件。
这个板子设计得有点奇葩，明明可以用硬件led驱动数码管，但却选择了软驱，可能大神的想法和我们不同吧。

延时用isp工具算的，一秒闪一次。
https://www.stcaimcu.com/forum.php?mod=attachment&aid=MjcyODZ8NGVhMzNlMmZ8MTc0NjU5OTMwN3wwfA%3D%3D
https://www.stcaimcu.com/forum.php?mod=attachment&aid=MjcyODd8Mzg3M2UxOWJ8MTc0NjU5OTMwN3wwfA%3D%3D

/*********************************************************/

#define MAIN_Fosc        11059200L        //定义主时钟

#include        "STC8Gxxx.h"

/*************        功能说明        *************

点灯程序
板载一个两位8字共阳模块
G1 pin16 p3.5
G2 pin17 p3.6

a pin20 p1.1
b pin3  p1.4
c pin5  p1.6
d pin4  p1.5
e pin1  p1.2
f pin2  p1.3
g pin6  p1.7
dp pin7 p5.4

这次先点dp

G1 G2 设置为高电平        推挽输出    p3.5 p3.6 p3m1=00000000b      p3m0=01100000b
dp设置为低电平         开漏输出        p5.4 p5m1=00010000b                 p5m0=00010000b

按正常来说，应该用p1口做led驱动的com口，用p3口做led驱动的seg口
以利用单片机里面的led硬件驱动
这个电路板设计得有点奇葩

******************************************/


/*************        本地常量声明        **************/

/*************        本地变量声明        **************/

/*************        本地函数声明        **************/



/****************  外部函数声明和外部变量声明 *****************/

/**********************************************/

void Delay100ms(void)        //@11.0592MHz
{
        unsigned char data i, j, k;

        _nop_();
        _nop_();
        i = 5;
        j = 52;
        k = 195;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}

void main(void)
{

        int time100ms = 0;

        P_SW2 |= 0x80;        //允许访问XSFR(扩展特殊功能寄存器)

        P3M1 = 0x00;
        P3M0 = 0x60;

        P5M1 = 0x10;
        P5M0 = 0x10;

        P35 = 1;
        P54 = 0;

        while (1)
        {
            for(time100ms = 10; time100ms > 0; time100ms--)
                {
                     Delay100ms();
                }
                P54 = 1;
                  for(time100ms = 10; time100ms > 0; time100ms--)
                {
                     Delay100ms();
                }
                P54 = 0;
        }
}
复制代码

hl12*** · 发表于 2023-12-9 16:52:53

本帖最后由 hl1200aa 于 2023-12-9 17:25 编辑

根据电路图分配单片机资源

P10 传感器输入  输入  高阻
P11 seg_a  输出  开漏输出
P12 seg_e  输出  开漏输出
P13 seg_f  输出  开漏输出
P14 seg_b  输出  开漏输出
P15 seg_d  输出  开漏输出
P16 seg_c  输出  开漏输出
P17 seg_g  输出  开漏输出

P0M0 = 11111110B 0xfe
P0M1 = 11111110B 0xfe

P30 RX 不分配
P31 TX 不分配
P32 NO2输入弱上拉
P33 1输出，推挽输出，缺省高电平。
P34 2输出，推挽输出，缺省高电平。
P35 数码管共阳G1，推挽输出
P36 数码管共阳G2，推挽输出
P37 红外管输出，推挽输出

P3M0 = 11111000B 0xf8
P3M1 = 00000100B 0x04

P54  seg_dp  输出  开漏输出
P55 NO1输入弱上拉

P5M0 = 00010000B 0x00
P5M1 = 00010000B 0x10

_奶*** · 发表于 2023-12-9 17:48:12

可真行，向人家要固件。。你怎么不发给人家让人家修呢。。

hl12*** · 发表于 2023-12-9 19:18:52

/*********************************************************/

#define MAIN_Fosc        11059200L        //定义主时钟

#include        "STC8Gxxx.h"

/*************        功能说明        *************

点灯程序
板载一个两位8字共阳模块
G1 pin16 p3.5
G2 pin17 p3.6

a pin20 p1.1
b pin3  p1.4
c pin5  p1.6
d pin4  p1.5
e pin1  p1.2
f pin2  p1.3
g pin6  p1.7
dp pin7 p5.4

这次先点 G1和dp

G1 G2 设置为高电平        推挽输出    p3.5 p3.6 p3m1=00000000b      p3m0=01100000b
dp设置为低电平         开漏输出        p5.4 p5m1=00010000b                 p5m0=00010000b

按正常来说，应该用p1口做led驱动的com口，用p3口做led驱动的seg口
以利用单片机里面的led硬件驱动
这个电路板设计得有点奇葩

******************************************/


/*************        本地常量声明        **************/

/*************        本地变量声明        **************/

/*************        本地函数声明        **************/



/****************  外部函数声明和外部变量声明 *****************/

/**********************************************/
/*
void Delay100ms(void)        //@11.0592MHz
{
        unsigned char data i, j, k;

        _nop_();
        _nop_();
        i = 5;
        j = 52;
        k = 195;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}
*/

void main(void)
{

        int time100ms = 0;

        P_SW2 |= 0x80;        //允许访问XSFR(扩展特殊功能寄存器)

        P1M1 = 0xff;
        P1M0 = 0xfe;

        P3M1 = 0x80;
        P3M0 = 0xf8;

        P5M1 = 0x10;
        P5M0 = 0x10;

        P35 = 1;
        P35 = 0;

        P36 = 1;
        P36 = 0;

        P54 = 1;
        P54 = 0;

    P1 = P1 | 0xfe;
        P1 = P1 & 0x01;

        P35 = 1;
        P36 = 1;

        P35 = 0;
        P36 = 0;

        //P37 = 0;
        //P37 = 1;

        while (1)
        {
        /*
            for(time100ms = 10; time100ms > 0; time100ms--)
                {
                     Delay100ms();
                }
                P54 = 1;
                P1 = P1 | 0xfe;
                  for(time100ms = 10; time100ms > 0; time100ms--)
                {
                     Delay100ms();
                }
                P54 = 0;
                P1 = P1 & 0x01;
        */

            if(P55 == 1)//        NO1 按下按键高电平
            {
                P35 = 1;//点亮1号数码管
            }
            else
            {
                P35 = 0;
            }
                if(P32 == 1)//        NO2 按下按键高电平
            {

                        P37 = 0;//启动红外管
                        if(P10 == 0)//传感器收到红外电平为底，关闭输出
                        {
                             P36 = 0;//
                        }
                        else//否则点亮2号数码管
                        {
                            P36 = 1;
                        }
            }
            else
            {
                P37 = 1;//关闭红外管
                        P36 = 0;
            }

        }
}
/**********************************************/
复制代码

xxkj*** · 发表于 2023-12-9 19:47:21

gentl*** 发表于 2023-11-15 12:10
你向厂家要/买几片写好程序的芯片不就行了。

当然，你有能力坚持学下去更好。

买几片写好程序的芯片？估计价格不便宜吧。

xxkj*** · 发表于 2023-12-9 19:48:04

估计得自己摸索工作原理，自己编程烧录程序。

hl12*** · 发表于 2023-12-10 00:47:28

/*********************************************************/

#define MAIN_Fosc        11059200L        //定义主时钟

#include        "STC8Gxxx.h"

/*************        功能说明        *************
整体布局

功能        管脚        用途                 输入输出     类型      PXM1  PXM0
P10         PIN19       传感器输入      输入         高阻           1     0
P11         PIN20       seg_a           输出         开漏输出  1     1
P12         PIN1        seg_e           输出         开漏输出  1     1
P13         PIN2        seg_f           输出         开漏输出  1          1
P14         PIN3        seg_b           输出         开漏输出  1          1
P15         PIN4        seg_d           输出         开漏输出  1          1
P16         PIN5        seg_c           输出         开漏输出  1          1
P17         PIN6        seg_g           输出         开漏输出  1          1

P0M1 = 11111110B 0xff
P0M0 = 11111110B 0xfe

功能        管脚        用途                 输入输出     类型      PXM1  PXM0
P30         PIN11       RX  不分配                                                           0         0
P31         PIN12       TX  不分配                                                           0         0
P32         PIN13       NO2输入         输入         准双口    0         0    设置为高电平
P33         PIN14       NO1输出         输出         推挽输出  0     1    缺省高电平。
P34         PIN15       NO2输出         输出         推挽输出  0     1    缺省高电平。
P35         PIN16       数码管共阳G1    输出         推挽输出  0     1
P36         PIN17       数码管共阳G2    输出         推挽输出  0     1
P37         PIN18       红外管输出      输出         开漏输出  1         1    0发光，1灭光

P3M1 = 1000 0000B 0x80
P3M0 = 1111 1000B 0xf8

功能        管脚        用途                 输入输出     类型      PXM1  PXM0
P54         PIN7        seg_dp          输出         开漏输出  1         1
P55         PIN9        NO1输入         输入         准双口    0     0    设置为高电平

P5M0 = 0001 0000B 0x10
P5M1 = 0001 0000B 0x10


******************************************/


/*************        本地常量声明        **************/

#define NO1_IN_ON (P55 == 1)
#define NO2_IN_ON (P32 == 1)

#define NO1_OPEN   (P33 = 0)
#define NO1_CLOSE   (P33 = 1)

#define NO2_OPEN   (P34 = 0)
#define NO2_CLOSE   (P34 = 1)

#define IR_ON           (P37 = 0)
#define IR_OFF           (P37 = 1)

#define G1_ON    (P35 = 1)
#define G1_OFF    (P35 = 0)

#define G2_ON    (P36 = 1)
#define G2_OFF    (P36 = 0)

#define SENSOR_ON  (P10 == 0)

/*************        本地变量声明        **************/

/*************        本地函数声明        **************/



/****************  外部函数声明和外部变量声明 *****************/

/**********************************************/

void Delay100ms(void)        //@11.0592MHz
{
        unsigned char data i, j, k;

        _nop_();
        _nop_();
        i = 5;
        j = 52;
        k = 195;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}


void main(void)
{

        int time100ms = 0;
                char statu_g1 = 0;
                char statu_g2 = 0;

        P_SW2 |= 0x80;        //允许访问XSFR(扩展特殊功能寄存器)

        //设置管脚模式
        P1M1 = 0xff;
        P1M0 = 0xfe;

        P3M1 = 0x80;
        P3M0 = 0xf8;

        P5M1 = 0x10;
        P5M0 = 0x10;

        //P32， P55设置上拉电阻
                P32 = 1;
                P55 = 1;

                //关闭开关
                NO1_CLOSE;
                NO2_CLOSE;

                //关闭IR
        IR_OFF;

                //关闭G1，G2
                G1_OFF;
                G2_OFF;

                //全部打开数码管的seg
                P1 &= 0x01;
                P54 = 0;

                G1_ON;
                G2_ON;

                for(time100ms = 10; time100ms > 0; time100ms--)
        {
             Delay100ms();
        }

                G1_OFF;
                G2_OFF;

        while (1)
        {
        /*
            for(time100ms = 10; time100ms > 0; time100ms--)
                {
                     Delay100ms();
                }
                P54 = 1;
                P1 = P1 | 0xfe;
                  for(time100ms = 10; time100ms > 0; time100ms--)
                {
                     Delay100ms();
                }
                P54 = 0;
                P1 = P1 & 0x01;
        */

            if(NO1_IN_ON)//        NO1 按下按键高电平
            {
                //如果G2处于关闭状态
                                if (statu_g2 == 0)
                                {
                                    G1_ON;//点亮1号数码管
                                        statu_g1 = 1; //改g1状态
                                        IR_ON; //打开红外
                                }

            }
            if(NO2_IN_ON)//        NO2 按下按键高电平
            {
               //如果G1处于关闭状态
                           if (statu_g1 == 0)
                {
                                    G2_ON;//点亮2号数码管
                                        statu_g2 = 1;
                                        IR_ON; //打开红外
                                }
            }

                        if(SENSOR_ON)
                        {
                           //关闭红外
                           IR_OFF;
                           //关闭数码管
                           G1_OFF;
                           G2_OFF;
                           //改状态
                           statu_g1 = 0;
                           statu_g2 = 0;
                        }

        }
}
/**********************************************/
复制代码

hl12*** · 发表于 2023-12-10 00:53:18

效果

如果无法播放，请点击此处在新窗口打开

shanmu*** · 发表于 2023-12-10 09:34:27

楼主也是个牛人啊

NT*** · 发表于 2023-12-10 11:32:21

牛人，修个件，搞成开发了。
