STC8G1K08 SOP16无法下载

钓猫*** · 发表于 2022-12-24 21:49:16

用另外的传串口模块飞线仍然下载失败:'(

神*** · 发表于 2022-12-24 22:05:11

错误：复位脚是 P5.4,不是P5.5

神*** · 发表于 2022-12-24 22:09:24

看不懂，你简化下：向我前面发给你的那么简单

神*** · 发表于 2022-12-24 22:11:48

重新做个板，反正你板子也是错的，用 STC8H8K64U-45I-TSSOP20来做，RMB1.9

神*** · 发表于 2022-12-24 22:12:44

钓猫*** · 发表于 2022-12-24 22:54:40

神*** 发表于 2022-12-24 22:09
看不懂，你简化下：向我前面发给你的那么简单

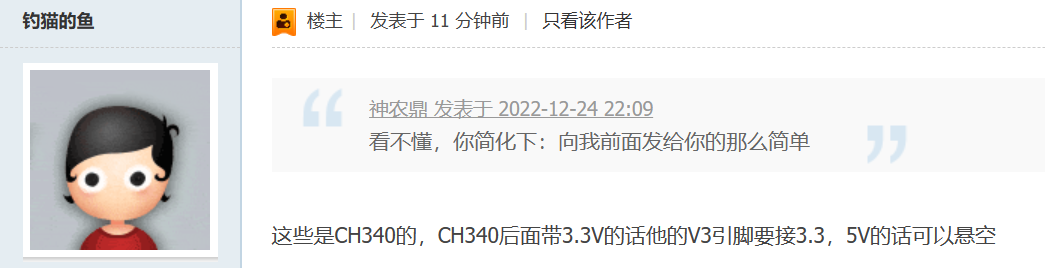

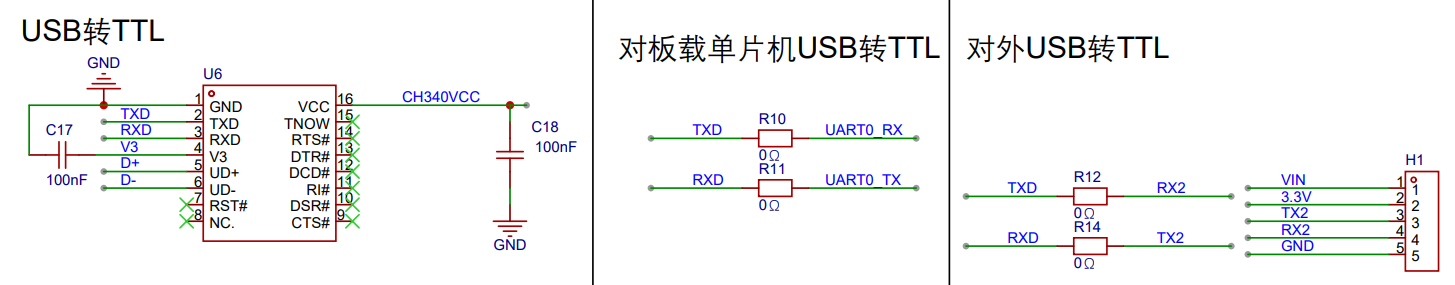

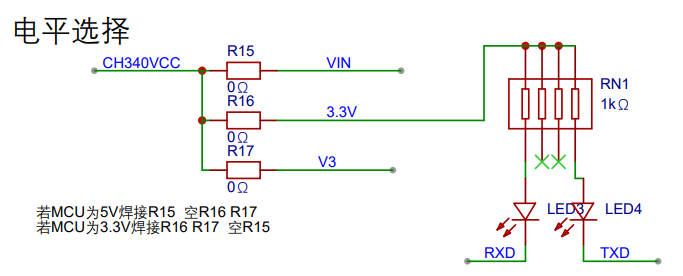

这些是CH340的，CH340后面带3.3V的话他的V3引脚要接3.3，5V的话可以悬空

钓猫*** · 发表于 2022-12-24 22:55:39

神*** 发表于 2022-12-24 22:05
错误：复位脚是 P5.4,不是P5.5

我把5.4和后面断开了仍然不行

钓猫*** · 发表于 2022-12-24 22:56:30

神*** 发表于 2022-12-24 22:11
重新做个板，反正你板子也是错的，用 STC8H8K64U-45I-TSSOP20来做，RMB1.9

了解了，谢谢

神*** · 发表于 2022-12-24 23:09:05

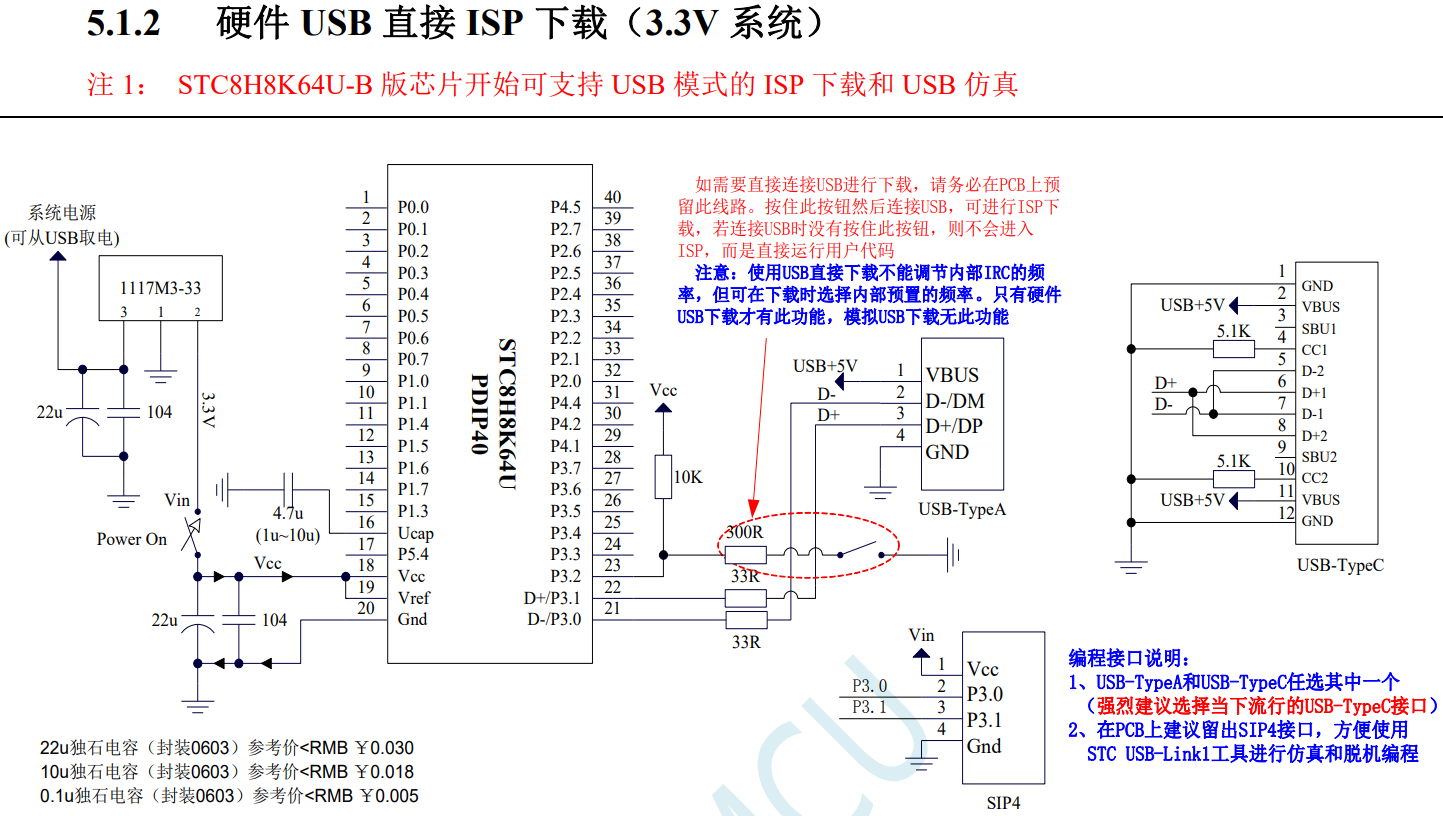

肯定比你了解的多，都指出你 CH340在这用错了，你还不知道，看
1, 如下的二级管必须有，
2, 还有，MCU 要能在 USB转串口芯片有电的情况下，MCU被断电，彻底没电，
===没看到你明显的只关MCU电源的电的电源开关，没看到隔离 I/O 口供电的二极管

你认真看懂这段话

神*** · 发表于 2022-12-24 23:12:32

是这个二级管不能省
