单片机AGND和GND接地的问题

梁***

98057*** 发表于 2023-11-3 10:14
姚总，单片机的AGND引脚和GND引脚内部是不是连接在一起的呢？请给出准确的答复，谢谢！ ...

内部分开的，否则就没有必要用一个引脚引出，浪费金贵的引脚。
一些型号即使是一个GND，内部也是分开的AGND与GND。

98057***

梁*** 发表于 2023-11-2 19:03
一般按星型链接原则，避免各自的地电流互相干扰，即，模拟地、数字地、电源地链接于一点，这一点链接与MCU ...

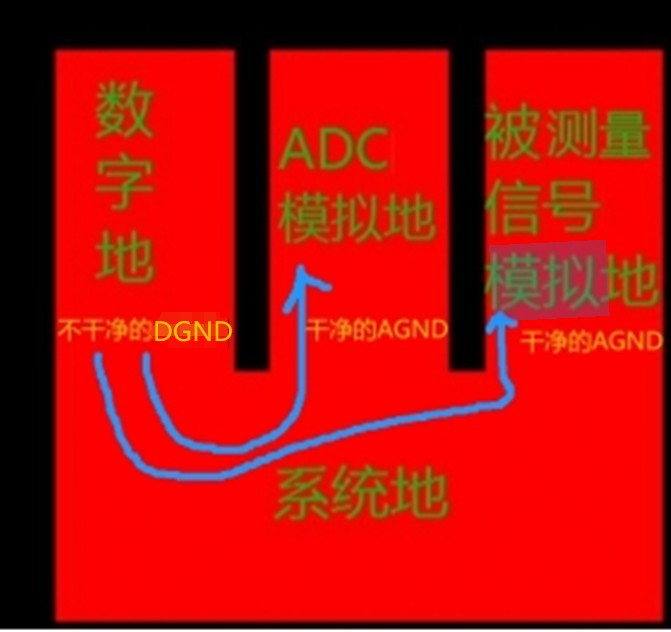

梁工，您好，见下图，最终电路的模拟地和数字地汇集于系统地，此时DGND和AGND就连接在一起了，不干净的DGND电流（干扰）是不是去到模拟电路了，然后导致 模拟电路受到数字电路的干扰。

98057***

梁*** 发表于 2023-11-3 10:23
内部分开的，否则就没有必要用一个引脚引出，浪费金贵的引脚。
一些型号即使是一个GND，内部也是分开的AG ...

收到

梁***

98057*** 发表于 2023-11-3 11:27
梁工，您好，见下图，最终电路的模拟地和数字地汇集于系统地，此时DGND和AGND就连接在一起了，不干净的DG ...

地与各自的VCC构成回路，地电流在各自的回路中流动，不会串到别的地里面去。如果做过音频、视频的产品，会有很直接的感受，地处理得不好，音频有噪音，视频有噪点、纹波。

98057***

梁*** 发表于 2023-11-3 14:52
地与各自的VCC构成回路，地电流在各自的回路中流动，不会串到别的地里面去。如果做过音频、视频的产品， ...

假如模拟和数字电路的供电电压VCC都是3.3V，按照你说的“地与各自的VCC构成回路”，VCC怎么设计呢？是不是我要使用两颗都是3.3V输出的LDO芯片分别给模拟和数字电路分别供电呢？谢谢！

98057***

梁*** 发表于 2023-11-3 14:52
地与各自的VCC构成回路，地电流在各自的回路中流动，不会串到别的地里面去。如果做过音频、视频的产品， ...

因为模拟地和数字地最终要汇集于系统地，请问：在模拟地和数字地汇聚的地方，数字地电流会不会串到模拟电路里面去呢？

梁***

98057*** 发表于 2023-11-3 18:56
因为模拟地和数字地最终要汇集于系统地，请问：在模拟地和数字地汇聚的地方，数字地电流会不会串到模拟电 ...

没有回路就没有电流，串不过去的。

98057***

梁*** 发表于 2023-11-3 19:54
没有回路就没有电流，串不过去的。

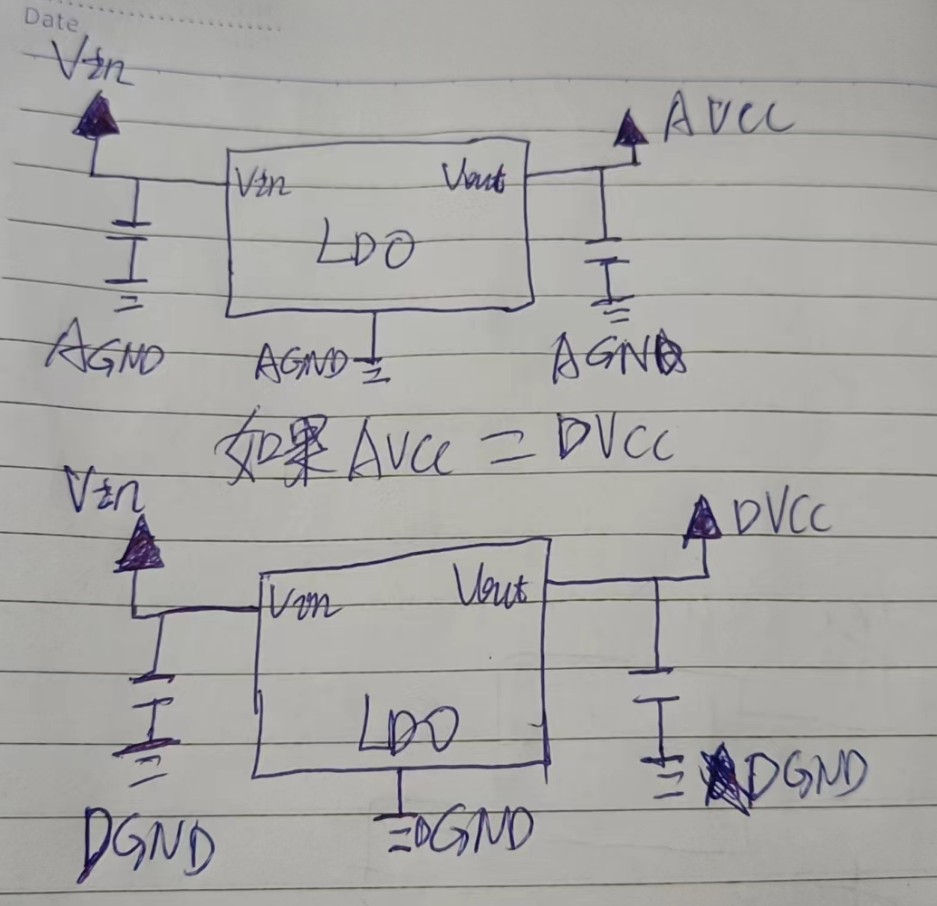

梁工，你好，如果模拟电路和数字电路的供电电压相同，那我是不是要分开电源单独供电给模拟电路和数字电路，见如下图：

梁***

98057*** 发表于 2023-11-6 10:01
梁工，你好，如果模拟电路和数字电路的供电电压相同，那我是不是要分开电源单独供电给模拟电路和数字电路 ...

通常来说，数字电源噪声会比较大，但是对数字电路没影响，但是对模拟电路影响很大。所以即使模拟、数字电源电压相同，要求高的场合，还是要分开供电，因为噪声不同。
