大家好，小弟现在在做PCB LAYOUT遇到问题：见下图，我知道AGND和GND要分开设计，但是在PCB LAYOUT时不知道R1,R2,R3布局放在哪里合适，这3个电阻在PCB LAYOUT上随便放置么？有没有设计原则依据，谢谢！



回复

使用道具 举报 送花
梁***
  • 打卡等级：偶尔看看III
  • 打卡总天数：51
  • 最近打卡：2025-05-02 10:07:51

73

主题

5883

回帖

1万

积分

超级版主

积分
12079
发表于 2023-11-2 19:03:31 | 显示全部楼层

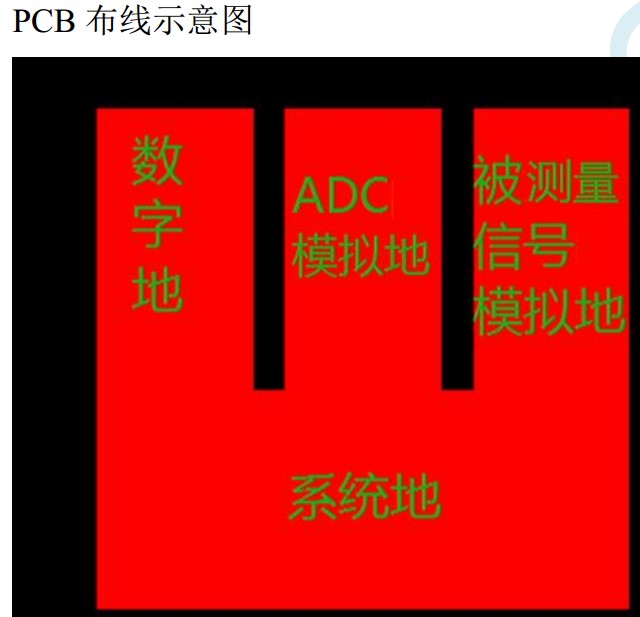

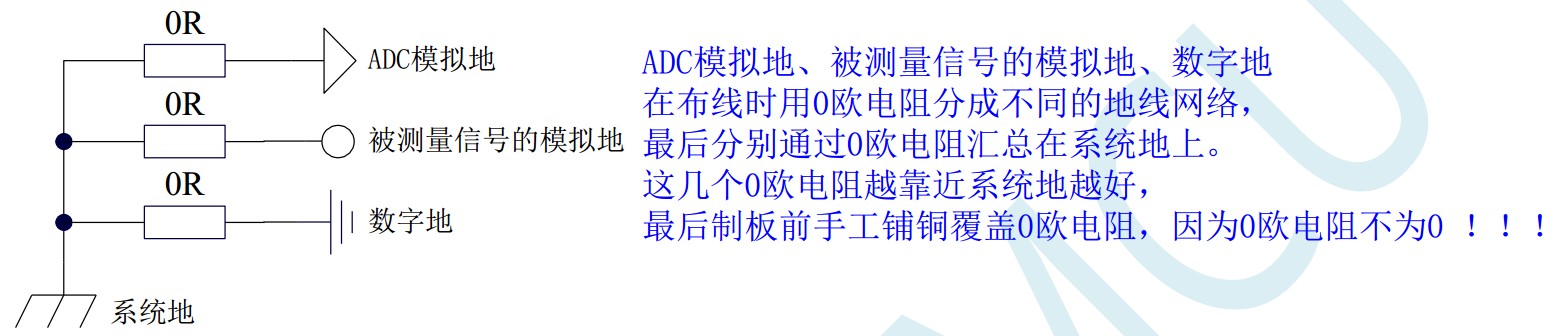

一般按星型链接原则，避免各自的地电流互相干扰，即，模拟地、数字地、电源地链接于一点，这一点链接与MCU的AGND、GND附近为好。
回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：55
  • 最近打卡：2025-05-02 08:32:59

718

主题

1万

回帖

1万

积分

管理员

积分
15630
发表于 2023-11-2 19:58:11 | 显示全部楼层


回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：55
  • 最近打卡：2025-05-02 08:32:59

718

主题

1万

回帖

1万

积分

管理员

积分
15630
发表于 2023-11-2 19:58:50 | 显示全部楼层
回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：55
  • 最近打卡：2025-05-02 08:32:59

718

主题

1万

回帖

1万

积分

管理员

积分
15630
发表于 2023-11-2 19:59:20 | 显示全部楼层
回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：55
  • 最近打卡：2025-05-02 08:32:59

718

主题

1万

回帖

1万

积分

管理员

积分
15630
发表于 2023-11-2 20:00:17 | 显示全部楼层


回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：55
  • 最近打卡：2025-05-02 08:32:59

718

主题

1万

回帖

1万

积分

管理员

积分
15630
发表于 2023-11-2 20:00:52 | 显示全部楼层


回复 支持 反对

使用道具 举报 送花
98057***
  • 打卡等级：初来乍到
  • 打卡总天数：1
  • 最近打卡：2023-12-25 15:38:27

39

主题

204

回帖

651

积分

高级会员

积分
651
发表于 2023-11-3 10:12:37 | 显示全部楼层
梁*** 发表于 2023-11-2 19:03
一般按星型链接原则，避免各自的地电流互相干扰，即，模拟地、数字地、电源地链接于一点，这一点链接与MCU ...

梁工，模拟地（AGND）在哪里打过孔去到系统地（GND）好点？

点评

梁***
在哪里打过孔都可以，关键是接于一点，如上面7楼的图。  详情 回复 发表于 2023-11-3 10:21
回复 支持 反对

使用道具 举报 送花
98057***
  • 打卡等级：初来乍到
  • 打卡总天数：1
  • 最近打卡：2023-12-25 15:38:27

39

主题

204

回帖

651

积分

高级会员

积分
651
发表于 2023-11-3 10:14:04 | 显示全部楼层
神*** 发表于 2023-11-2 19:58

姚总，单片机的AGND引脚和GND引脚内部是不是连接在一起的呢？请给出准确的答复，谢谢！

点评

梁***
内部分开的，否则就没有必要用一个引脚引出，浪费金贵的引脚。 一些型号即使是一个GND，内部也是分开的AGND与GND。  详情 回复 发表于 2023-11-3 10:23
回复 支持 反对

使用道具 举报 送花
梁***
  • 打卡等级：偶尔看看III
  • 打卡总天数：51
  • 最近打卡：2025-05-02 10:07:51

73

主题

5883

回帖

1万

积分

超级版主

积分
12079
发表于 2023-11-3 10:21:18 | 显示全部楼层
98057*** 发表于 2023-11-3 10:12
梁工，模拟地（AGND）在哪里打过孔去到系统地（GND）好点？

在哪里打过孔都可以，关键是接于一点，如上面7楼的图。
回复 支持 反对
