【STC8G2K64S4】如何同时判断PWM通道的上升沿中断和下降沿中断？

zhan***

使用8G的高级PWM进行输出PWM，需要对PWM的周期内脉冲的上升沿和下降沿进行控制。
手册上只查到一个：
设置PWM05CR的低两位可以分别使能上升沿和下降沿中断，
如果同时打开一个通道的两个沿的中断使能，则一个PWM周期的上升沿和下降沿会都触发这个中断。


问题是：中断标志位使用的都是同一个PWM0IF，通道上升沿和下降沿的中断标志位是同一个值。

所以如何区分一个通道PWM输出的上升沿和下降沿呢？只能用软件变量记录吗？


谢谢各位大佬 ~~


PS：STC的文档寄存器名称好多不对应~~

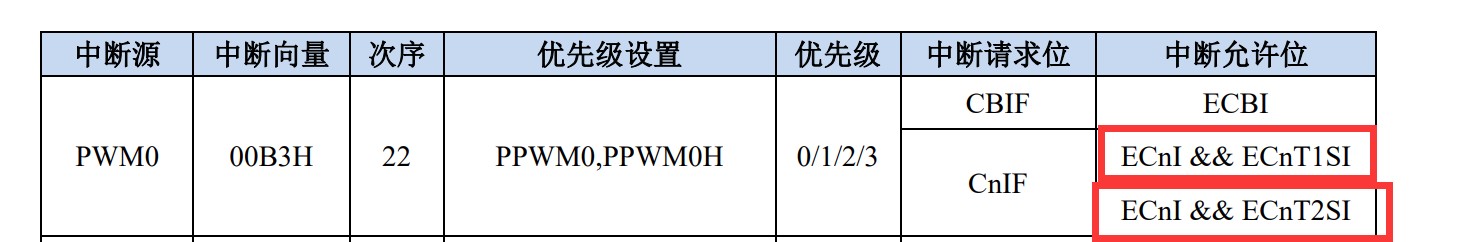

378页介绍通道中断允许位叫ECnI、ECxT1S1


到了725页又是ENI和ENT1I、ENT2I

对应不到基本全靠猜

神***

STC8G系列有很多具体型号
1，讲清具体型号；
2，从数据手册中截详细图，说明哪有疑问
3，今周末放假，明周一研发回答你

王***

进中断的时候读一下PWMA_CNT（pwma还是pwmb取决于你用的哪个），你看看读出来数字的规律。
按道理来讲，上升沿中断与你设定ccr的绝对值差值较小（读的快的话可能是0），下降沿中断与设定ccr的绝对差值较大。你可以试一下这个方案。

zhan***

王*** 发表于 2023-10-30 14:08
进中断的时候读一下PWMA_CNT（pwma还是pwmb取决于你用的哪个），你看看读出来数字的规律。
按道理来讲，上 ...

大佬啊~~人才~~~

梁***

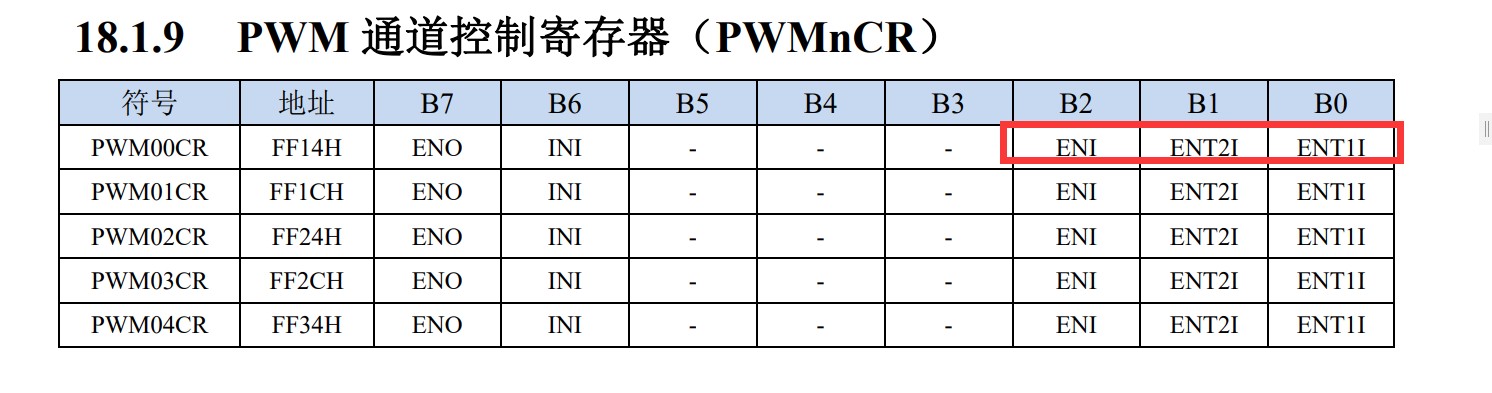

STC8G2K64S4有45路15位的PWM。
每一路都有一个通道控制寄存器PWMnCR，比如PWM10CR，对应P1.0这一路PWM。
PWMnCR的ENI(bit2)用于允许这路PWM中断，
ENT2I(bit1)允许T2触发点（输出高）对应的中断（上升沿），
ENT1I(bit0)允许T1触发点（输出低）对应的中断（下降沿），
由于每路PWM中断只有一个中断请求标志（PWMnIF的各个位对应8路PWM），
所以只能进中断后判断一下当前输出的电平来是被是上升沿还是下降沿中断，
所以要求两个中断之间有足够的时间间隔来响应中断。
