一箭双雕USB转双串口支持DTR、RTS信号输出; Win10 1903, 及以上免安装驱动

kks***

aho*** 发表于 2025-1-22 11:41
不需要重写逻辑，只需要RTS和DTR设为开漏，RTS控制目标RST,DTR控制目标IO0，不需要两个三极管 ...

其实最初的电路确实是rts和dtr直接接的en和io0，只是因为有部分串口程序自动打开了硬件flow control，导致默认rts被拉低，esp会一直保持在复位状态。 所以两个二极管电路是最可靠。这里有国外友人的研究。https://www.esp32.com/viewtopic.php?t=5731#p24882

zzj***

aho*** 发表于 2025-1-22 11:41
不需要重写逻辑，只需要RTS和DTR设为开漏，RTS控制目标RST,DTR控制目标IO0，不需要两个三极管 ...

高手

wx851***

kks*** 发表于 2025-2-6 12:52
其实最初的电路确实是rts和dtr直接接的en和io0，只是因为有部分串口程序自动打开了硬件flow control，导 ...

可以在这段代码里面按照自动变成的表来写io控制，就可以直连省三极管。
避免流控复位单片机了。


    Interface = Setup.wIndexL;
    if (Interface == 0)
    {
        P15=!(Setup.wValueL&0x01);  //DTR1
        P13=!(Setup.wValueL&0x02);  //RTS1
    }
    else if (Interface == 2)
    {
        P14=!(Setup.wValueL&0x01);  //DTR2
        P34=!(Setup.wValueL&0x02);  //RTS2
    }





Auto Program  自动程序
DTR RTS -> EN IO0
1 1 1 1
0 0 1 1
1 0 0 1
0 1 1 0

vb2***

通过J2输出DTR和RTS信号：P15为DTR1，P13为RTS1，P14为DTR2，P34为RTS2。
P13 P15
P14 P34
是不是AI8h8k64u  sop16 用不上?
只能tssop20才可以用到

Debu***

vb2*** 发表于 2025-7-11 22:54
通过J2输出DTR和RTS信号：P15为DTR1，P13为RTS1，P14为DTR2，P34为RTS2。
P13 P15
P14 P34

软件实现的，可以修改IO

vb2***

Debu*** 发表于 2025-7-12 06:50
软件实现的，可以修改IO

直接改这个IO口就可以了吗?

• void usb_set_ctrl_line_state()
• {
•     if ((DeviceState != DEVSTATE_CONFIGURED) ||
•         (Setup.bmRequestType != (OUT_DIRECT | CLASS_REQUEST | INTERFACE_RECIPIENT)))
•     {
•         usb_setup_stall();
•         return;
•     }
•         Interface = Setup.wIndexL;
•         if (Interface == 0)
•     {
•         P15=!(Setup.wValueL&0x01);        //DTR1
•                 P13=!(Setup.wValueL&0x02);        //RTS1
•     }
•     else if (Interface == 2)
•     {
•         P14=!(Setup.wValueL&0x01);        //DTR2
•                 P34=!(Setup.wValueL&0x02);        //RTS2
•     }
•     usb_setup_status();
• }


Debu***

vb2*** 发表于 2025-7-13 14:58
直接改这个IO口就可以了吗?

对的

vb2***

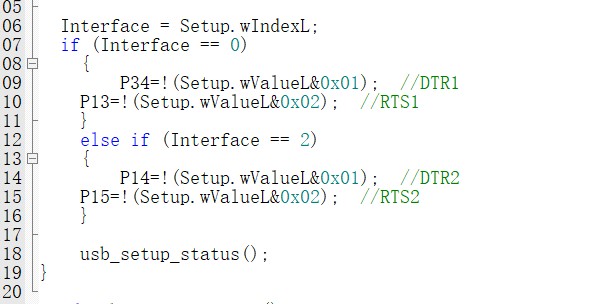

改了, P13 和P34,,对应的sop16.
还是下载不了, 还需要其他地方改动吗

Debu***

vb2*** 发表于 2025-7-13 15:20
改了, P13 和P34,,对应的sop16.
还是下载不了, 还需要其他地方改动吗

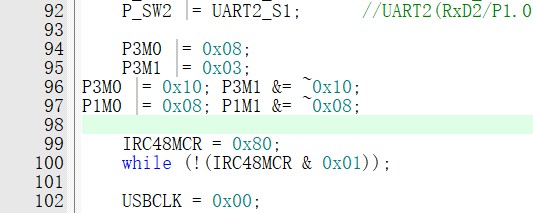

IO模式改了吗
推挽输出

vb2***

改了. 还是不行,  可能我理解错了
我以为可以直接用RTS和DTR下载,
我把一箭双雕的P34和P13引出来, 然后下载这个程序,
用P34和P13对着被下载机 STC8G1K08A的P30和P31 ,
如果用我的理解,应该是可以下载的, 但是试了都是不行.
