硬件支持自动80mA大电流自动刷新LED数码管显示的单片机

神***

整个芯片平均小于 64mA 以下，
整个芯片短时间 150mA 也是没问题的

金***

神*** 发表于 2023-10-23 13:45
STC8H4K64TL-45I-LQFP32
STC8H4K64TL-45I-LQFP48

       这个图里只有P2口可以作为COM（位选）来使用吗，其他的口不可以吗？例如P3.3/P3.4/P3.5/P3.6/P3.7可以吗，

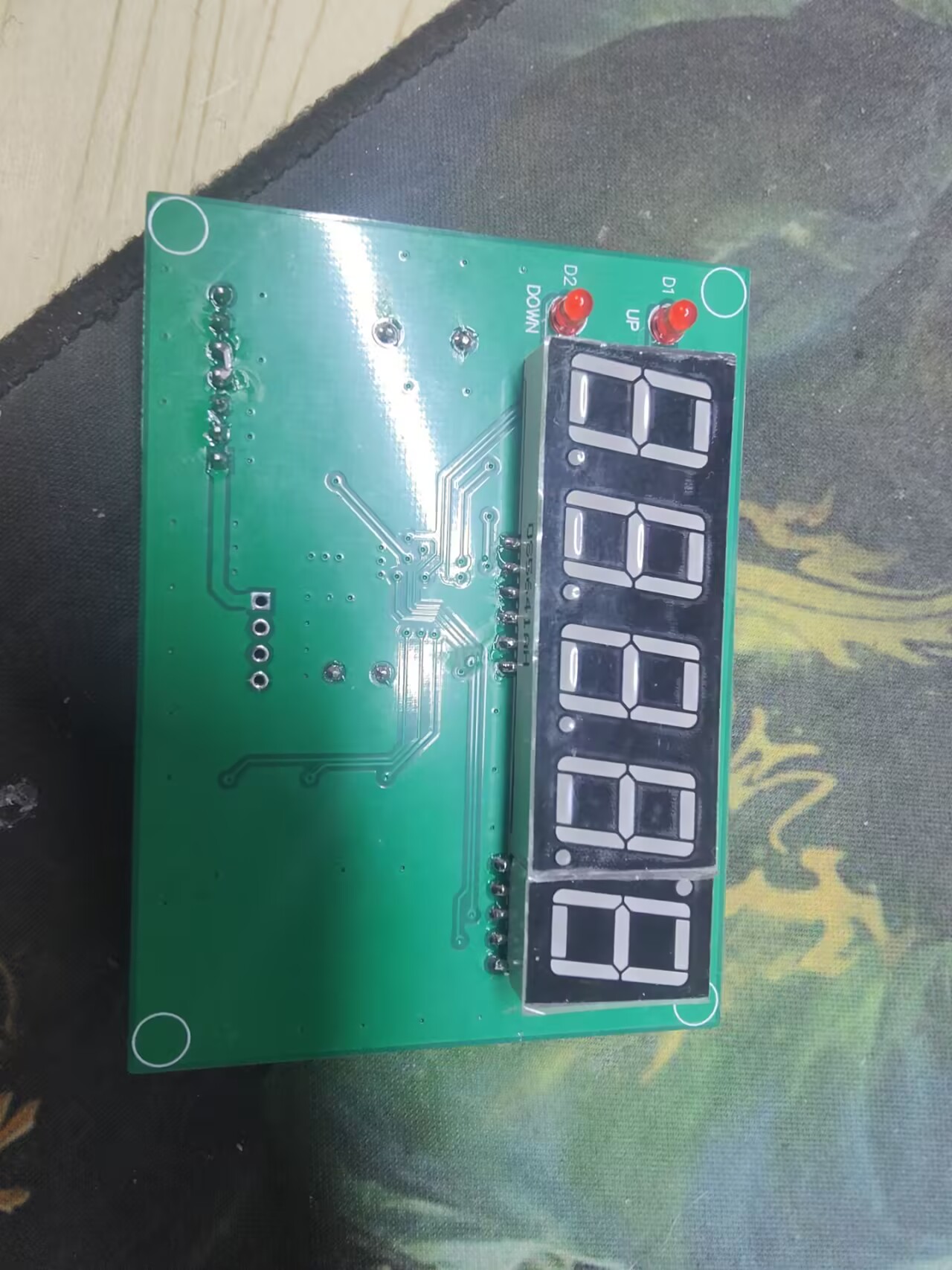

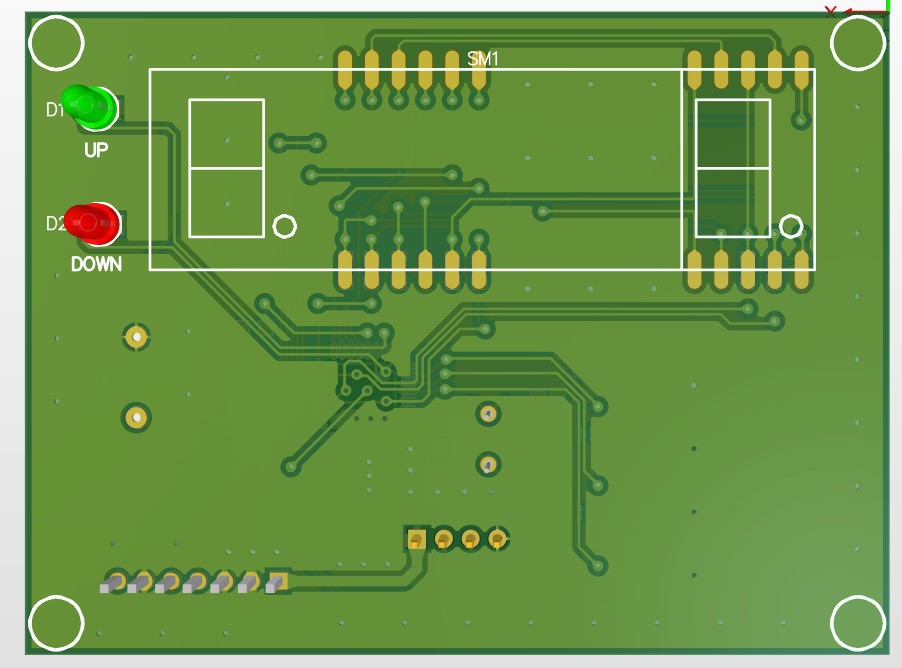

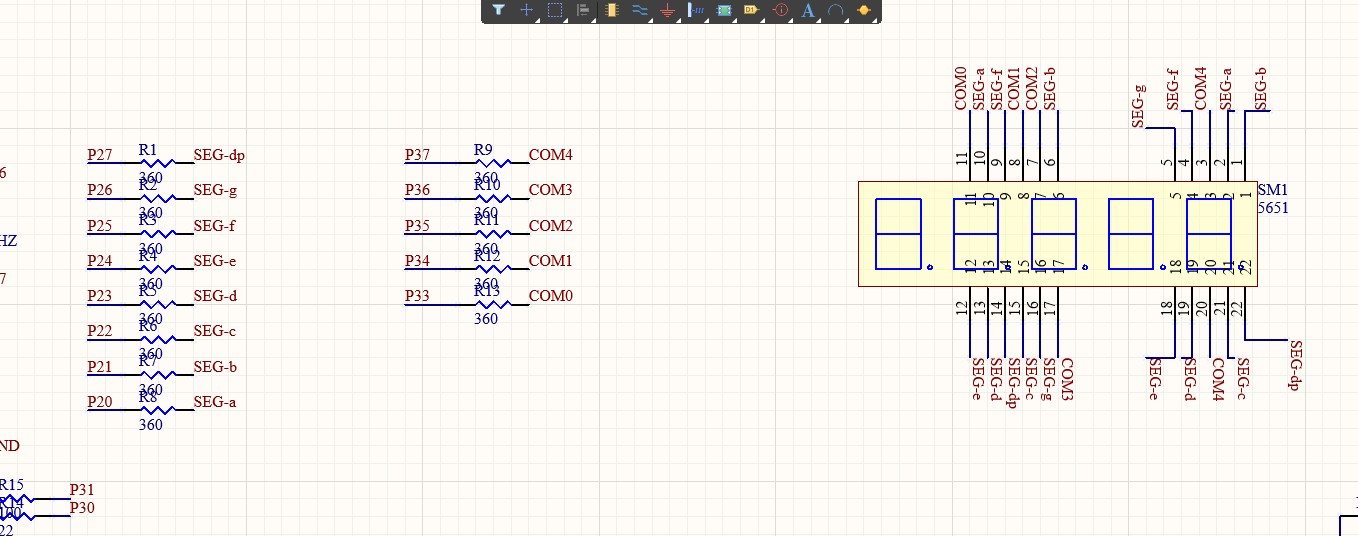

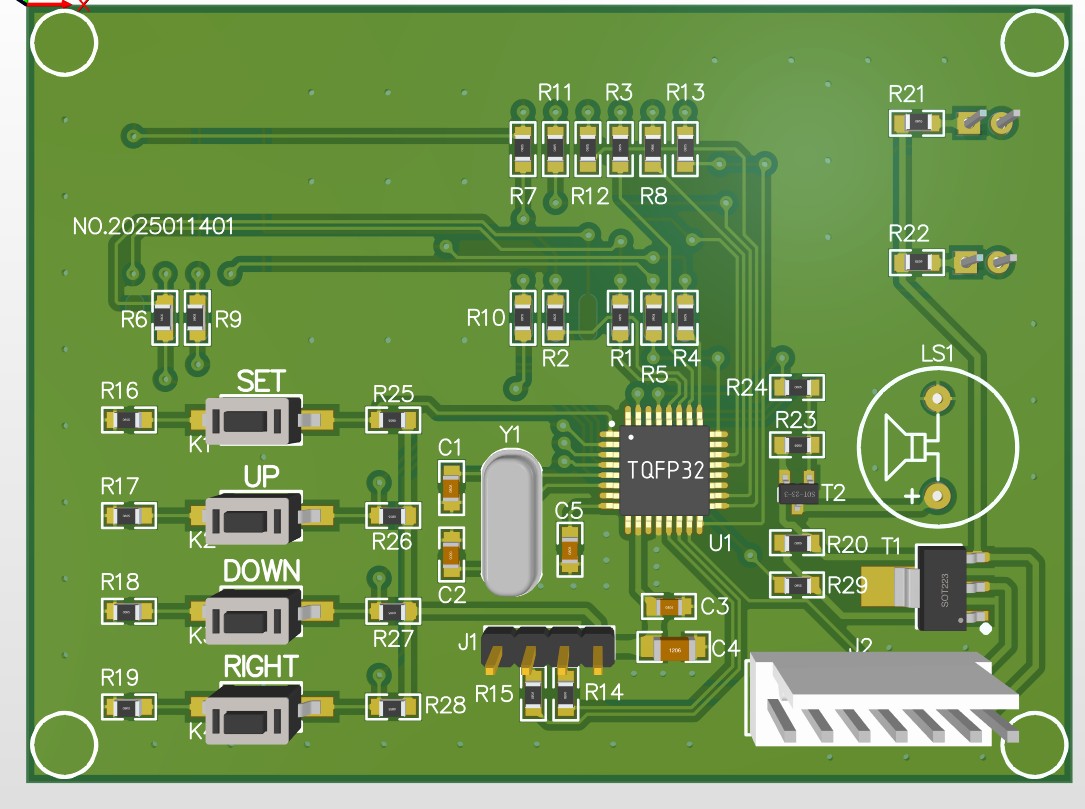

我的PCB板已经布好，用的是P2口作为SEG(段码)，个人认为这样赋值比较好操作，用的是P3.3~P3.7做COM(位选)；
如果可以的那么怎么来定义这些I/O了？


谢谢姚总百忙中给予解答！

金***

神*** 发表于 2024-3-4 12:50
整个芯片平均小于 64mA 以下，
整个芯片短时间 150mA 也是没问题的

姚总

彭***

神农鼎 发表于 2024-3-1 18:01
COM         是   80mA;
Segment  是   20mA；
普通 I/O   是   20mA；

我板子是有几个可控硅要驱动，看到TL系列带80mA电流驱动能力，
我就想知道这个口只能在LED扫描模式才能输出大电流，
还是在其他模式也可以输出大电流。
是不是硬件设计上实现的大电流。

神***

COM         是   80mA;
Segment  是   20mA；
普通 I/O   是   20mA；

===工作在普通I/O模式，驱动能力就是这样，
         和自动刷新 LED数码管无关
