0.99元USB, 8H2K08U, 144MHz-PWM硬件移相, 51全面进入USB时代

神***

神***

jw***

神***

STC 的 USB 是用的 内部 USB时钟，12Mbps；
如要转串口，串口的速度是 CPU时钟/4/(65536-重装数)，
如 CPU时钟 40MHz, 转串口的波特率可以 10Mbps

lingh***

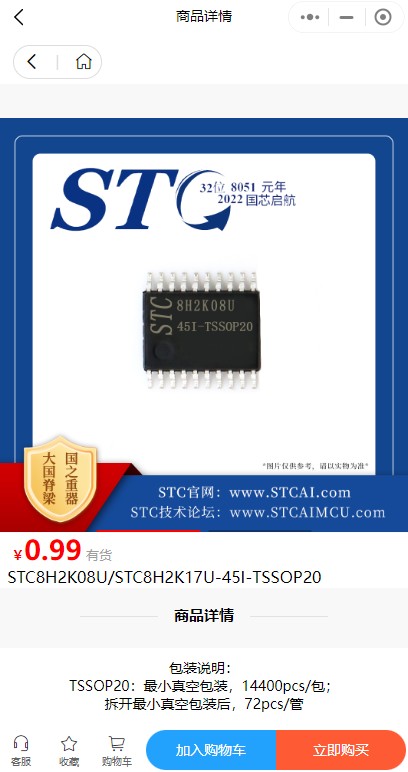

刚刚到手一颗STC8H2K08U-TSSOP20，数据手册没有更新看了一下例程，可以不可以这样理解，
STC8H2K08U有两组PWM,其中PWMA有PWM1/PWM2/PWM3/PWM4/PWMAPS5/PWMAPS6，可以配置为对称模式和非对称模式等等模式。
PWMB是常规的PWM5/PWM6/PWM7/PWM8，由于封装的限制，TSSOP20封装上的PWM2N(没有PM2P)和PWMAPS5都在P1.3上面。
实际上是9路PWM输出。

神***

zwji***

很不错的芯片

神***

我们 荣誉版主 已在 立创开源 了这个：
===【STC最简USB转双串口，10Mbps,  省隔离二极管】

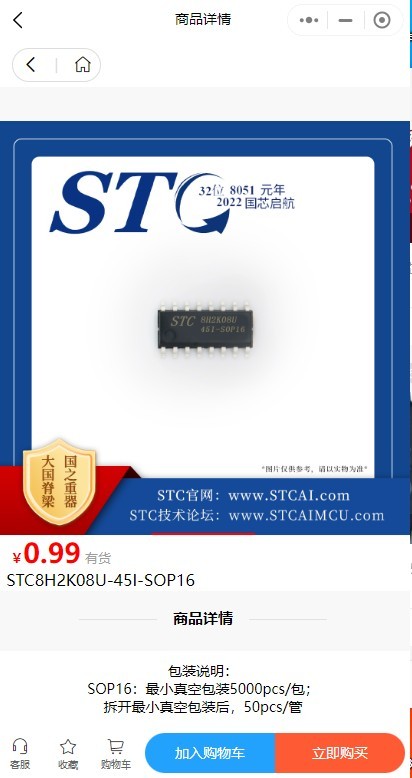

===@RMB0.99-STC8H2K08U-45I-SOP16/TSSOP20
===1,   最简单，去掉各种扩充功能，有专业级的 【一箭双雕之USB转双串口，10Mbps】
===2，方便焊接，元器件在同一面, USB-MCU 用 SOP16封装， 不需要隔离二极管
===3，USB-MCU 能自己反复升级更新程序
===4，GND, S-TxD1, S-RxD1, S-VCC/受程序控制对外供电,
                        S-TxD2, S-RxD2, VCC/永远对外供电
===5，电源开关用最便宜的 MOS 管
===6，多余的管脚对外引出，不焊
STC最简USB转双串口 - 嘉立创EDA开源硬件平台 (oshwhub.com)

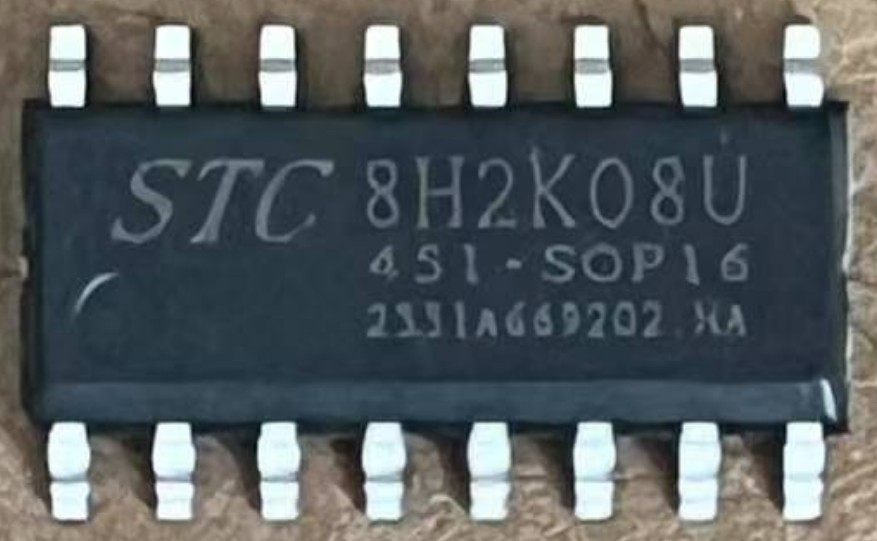

RMB0.99的USB型MCU, STC8H2K08U-45MHz-SOP16，管脚图
