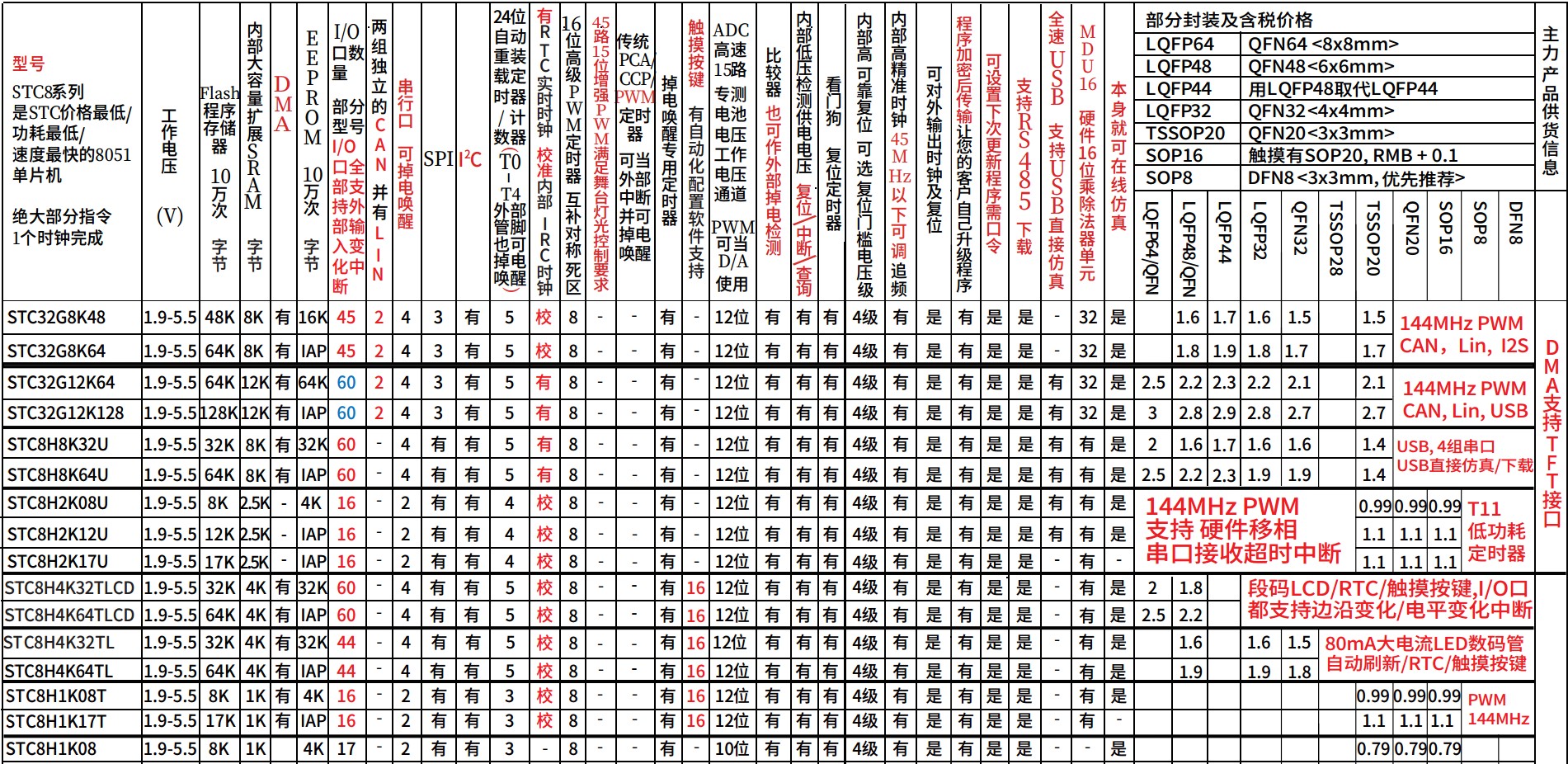

0.99元USB-8H2K08U,144MHz-PWM硬件移相,51全面进入USB时代

Mr_***

这两天节奏有点迟缓啊，不见动静？难道干脆在改进硬件？那就大惊喜了！

乘风***

STC8H2K08U串口超时中断演示例程

串口1超时中断寄存器配置：

    UR1TOCR = 0xC0; //开启超时中断，SCALE(bit5) = 0:使用波特率bit时钟周期； 1:使用系统时钟周期
    UR1TOTL = 0x80; //设置超时时间：128个位时钟周期=(1000000/115200)*128us
    UR1TOTH = 0x00;
    UR1TOTE = 0x00; //写完TE超时时间才会生效
复制代码

串口2超时中断寄存器配置：

    UR2TOCR = 0xE0; //开启超时中断，SCALE(bit5) = 0:使用波特率bit时钟周期； 1:使用系统时钟周期
    UR2TOTL = 0xE0; //0xABE0 = 44000, 超时时间 = 系统时钟周期 * 44000
    UR2TOTH = 0xAB;
    UR2TOTE = 0x00; //写完TE超时时间才会生效
复制代码

串口1中断函数处理：

void UART1_int (void) interrupt 4
{
    if(RI)
    {
        RI = 0;
        RX1_Buffer[RX1_Cnt] = SBUF;
        if(++RX1_Cnt >= UART1_BUF_LENGTH)   RX1_Cnt = 0;
    }

    if(TI)
    {
        TI = 0;
        B_TX1_Busy = 0;
    }

    if(UR1TOSR & 0x01)  //判定是否产生超时中断
    {
//        P37 = !P37;
        B_RX1_OK = 1;
        UR1TOSR = 0x80; //设置 RTOCF 清除超时标志位 TOIF
    }
}
复制代码

串口2中断函数处理：

void UART2_int (void) interrupt 8
{
    if((S2CON & 1) != 0)
    {
        S2CON &= ~1;    //Clear Rx flag
        RX2_Buffer[RX2_Cnt] = S2BUF;
        if(++RX2_Cnt >= UART2_BUF_LENGTH)   RX2_Cnt = 0;
    }

    if((S2CON & 2) != 0)
    {
        S2CON &= ~2;    //Clear Tx flag
        B_TX2_Busy = 0;
    }

    if(UR2TOSR & 0x01)  //判定是否产生超时中断
    {
//        P36 = !P36;
        B_RX2_OK = 1;
        UR2TOSR = 0x80; //设置 RTOCF 清除超时标志位 TOIF
    }
}
复制代码

参考例程： STC8H2K08U串口1串口2-超时中断与电脑收发测试-20240322.zip (15.43 KB, 下载次数: 551)

2024-3-22 15:54 上传

点击文件名下载附件

乘风***

使用例程包里面配套的头文件。
在原STC8H.h头文件基础上添加STC8H2K08U特有的寄存器定义。

Mr_***

赞一个！继续，坐等硬件奇偶校验啦。

神***

Mr_*** 发表于 2024-1-10 15:03
赞一个！继续，坐等硬件奇偶校验啦。

暂时只做了 接收的 硬件奇偶校验，漏了发送的，
就不讲有了，这个新功能-硬件奇偶校验，等以后新产品再有
===其实一般都是 CRC 校验

Mr_***

盼望硬件奇偶校验的原因：
1，有些485通信协议的产品，上位机被”规定“为”奇“或”偶“校验；
2，又想动用DMA传送，此时没有硬件自动奇偶校验，就不能发挥DMA的全部优势(还得每个字节响应接收中断)！
3，我有个应用同，需要借第9位来标识字节流的序号的奇偶性。

神***

1，用管脚兼容的 STC32
2,  舍弃 硬件奇偶校验 用 CRC 校验
3，先量产这个 STC8H2K08U-45I-TSSOP20/SOP16 的 A版了
===后续 STC8H2K32U-45I-LQFP32 出来 再 改版 STC8H2K08U

另外 STC8H2K08U-45I-TSSOP20/SOP16
===接收的 硬件奇偶校验 是有的，缺了发送的
===明这部分开放出来

Mr_***

在一个创新活力澎拜的团队内，对老型号产品的提升是一种“痒”或者说“瘾”，呵呵，有体会！
因此，产品线之间功能上的“跨界”现象，实在是在所难免！
但还是要好好斟酌，“S”、“T”、“U”，乃至“L”、“C”、“D”、这些尾缀的区分，尽量让用户方便选型。

我瞎说说啊：C给LCD，E给LED，D给DMA，S还给串口(未来均增强)，T给触摸屏，U给USB。。。

乘风***

STC8H2K08U串口接收硬件奇偶校验演示例程

注：STC8H2K08U-A版本-大量生产的版本，
===新增 串口接收有硬件奇偶校验，
===串口发送的硬件奇偶校验位自动产生，暂时没有，需要软件处理，后续B版本再增加这个。

通过定义使能奇偶校验：

#define NONE_PARITY     0       //无校验
#define ODD_PARITY      1       //奇校验
#define EVEN_PARITY     2       //偶校验

#define PARITYBIT       ODD_PARITY  //定义校验位
复制代码

串口1硬件奇偶校验寄存器配置：

#if (PARITYBIT == NONE_PARITY)
    USARTCR2 = 0x00;    //禁止硬件产生奇偶校验
#elif (PARITYBIT == EVEN_PARITY)
    //串口1(模式3：可变波特率9位数据)
    SCON |= 0xc0;
    USARTCR2 = 0x04;    //使能硬件产生偶校验
#elif (PARITYBIT == ODD_PARITY)
    //串口1(模式3：可变波特率9位数据)
    SCON |= 0xc0;
    USARTCR2 = 0x06;    //使能硬件产生奇校验
#endif
复制代码

串口2硬件奇偶校验寄存器配置：

#if (PARITYBIT == NONE_PARITY)
    USART2CR2 = 0x00;    //禁止硬件产生奇偶校验
#elif (PARITYBIT == EVEN_PARITY)
    //串口2(模式1：可变波特率9位数据)
    S2CON |= 0x80;
    USART2CR2 = 0x04;    //使能硬件产生偶校验
#elif (PARITYBIT == ODD_PARITY)
    //串口2(模式1：可变波特率9位数据)
    S2CON |= 0x80;
    USART2CR2 = 0x06;    //使能硬件产生奇校验
#endif
复制代码

参考例程： STC8H2K08U-串口1串口2-接收硬件奇偶校验-发送软件奇偶校验.zip (15.95 KB, 下载次数: 498)

2024-1-11 18:02 上传

点击文件名下载附件

神***

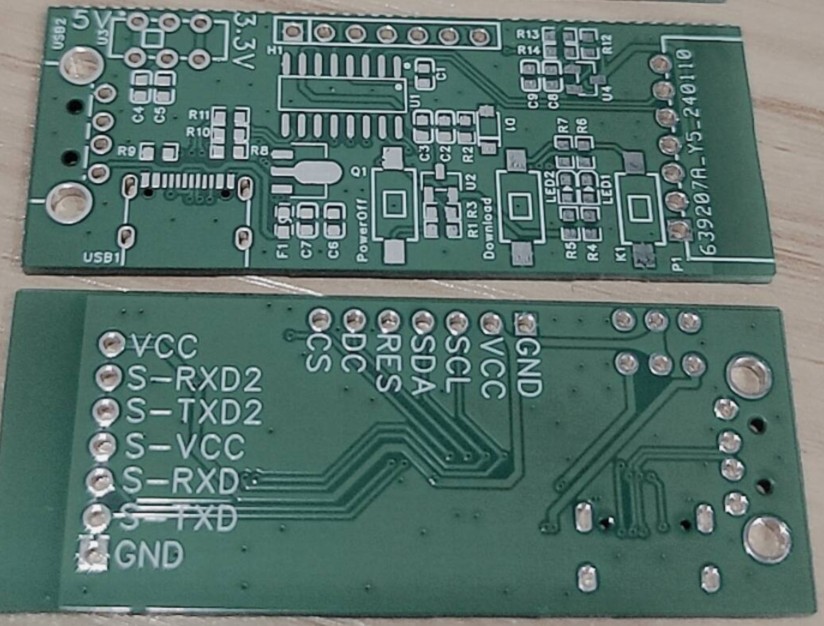

网友 立创版 即将开源作品
