0.99元USB, 8H2K08U, 144MHz-PWM硬件移相, 51全面进入USB时代

Mr_*** · 发表于 2024-1-7 09:47:07

本帖最后由 Mr_LG 于 2024-1-7 09:57 编辑

闲着，聊聊！看了下32Gxx实现串口接收超时计时的方法：
①，系统时钟；②，系统时钟合适分频后的1uS时钟。
有点奇怪：
1，上述方案②，万一用户没选对合适的分频系数(在IAP_TPS中)，会怎样？
2，为啥不直接取串口的移位脉冲做超时计数时钟呢？
毕竟接收超时以bit计数比较合适。且如此1字节(8bit)计数就够了。

梁*** · 发表于 2024-1-7 09:56:34

本帖最后由梁工于 2024-1-7 09:58 编辑

Mr_*** 发表于 2024-1-7 09:47
闲着，聊聊！看了下32Gxx实现串口接收超时计时的方法：
①，系统时钟；②，系统时钟合适分频后的1uS时钟。
...

可能是为了做成通用的方式。

Mr_*** · 发表于 2024-1-7 10:03:42

本帖最后由 Mr_LG 于 2024-1-7 15:50 编辑

梁*** 发表于 2024-1-7 09:56
可能是为了做成通用的方式。

正在等，2K08U系列的技术资料。估计也是这么整的。

或者来个惊喜

：4选1：①系统时钟，②1MHz时钟(系统时钟分频而来)，③波特率(即移位脉冲)时钟。④4倍(或16、32倍)于波特率的串口采样时钟。

xxkj*** · 发表于 2024-1-7 12:12:52

请问：STC8H2K08U与STC8H8K64U除了RAM和ROM大小不同外，片内资源有什么区别？

神*** · 发表于 2024-1-7 12:48:35

RMB0.99 的 USB, STC8H2K08U-45MHz-TSSOP20/SOP16：

144MHz-16位高级PWM新增硬件移相功能

RTC 实时时钟, 年/月/日/时/分/秒
===》外部32768可以自动动态校准内部时钟

T11，强大的24位低功耗定时器/系统定时器，支持低功耗唤醒

串口1/串口2:
===都支持串口接收硬件超时侦测
===都支持帧错误数据检测和自动地址识别

P1.2口在P5.4口上共享，P1.0/P1.1的全部数字功能可以交换

PWM硬件移相的 I/O ：PWMAPS5/P1.3, PWMAPS6/P1.5

让STC51成为永恒的经典：钻石恒久远，STC51永流传
=================================================

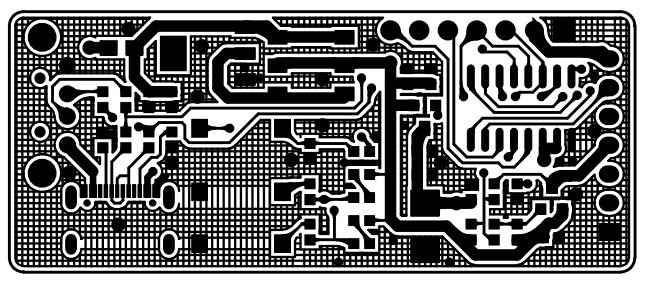

谁帮在立创做个【STC最简USB转双串口，10Mbps, 省隔离二极管】
===RMB0.99-STC8H2K08U-45I-SOP16/TSSOP20

这个后续还会直接支持 USB-HID 免安装驱动烧录, 官方软件支持
===WIN7及WIN7以前的系统直接烧录，无需安装驱动
只要USB鼠标、USB键盘能用就无需安装 USB-HID 驱动
