220V单相水泵启动, 干扰到 3.3V的MCU电源问题

hz_m*** · 发表于 2023-12-15 13:02:31

测试方法也很重要，不恰当的测试方法，结果相差很大。用接地环测看看

super*** · 发表于 2024-4-24 08:36:51

梁*** 发表于 2023-10-18 13:31

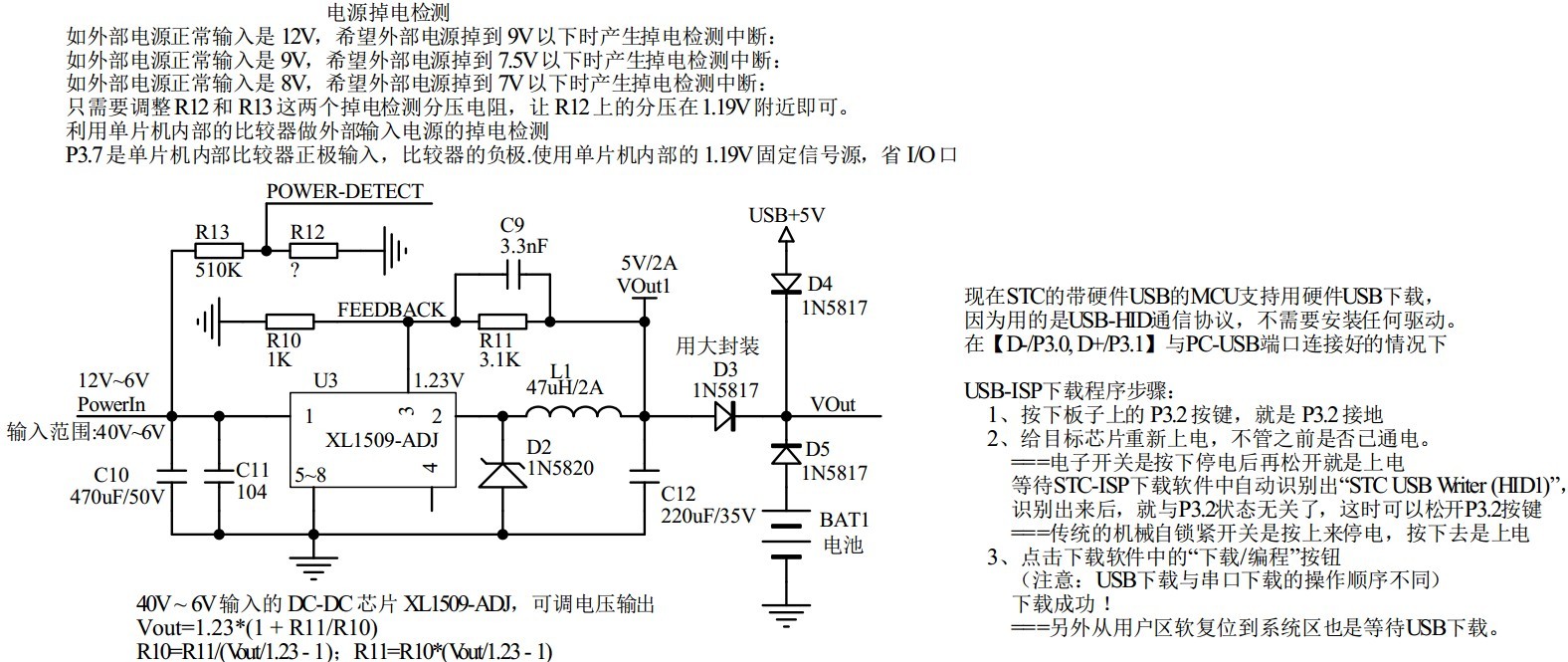

220V干扰串扰过来了，电源模块抑制不力，要抑制尖峰。下图参考。

我有个类似的问题，抑制瞬态二极管的电压参数怎么选择，供电电压是12V，截止电压选15V可以吗？

super*** · 发表于 2024-4-24 08:38:15

楼主，我也遇到过了类似的问题，电源干扰导致卡屏或死机。你的问题解决了吗？望回复谢谢！

晓*** · 发表于 2024-4-24 09:41:47

super*** 发表于 2024-4-24 08:36
我有个类似的问题，抑制瞬态二极管的电压参数怎么选择，供电电压是12V，截止电压选15V可以吗？ ...

按照供电电压的实际波动范围选型，TVS可以选择略高于电源电压1~2V即可，TVS动作电压太高的话会影响保护效果。

神*** · 发表于 2024-4-24 09:47:58

梁*** · 发表于 2024-4-24 09:58:00

super*** 发表于 2024-4-24 08:36
我有个类似的问题，抑制瞬态二极管的电压参数怎么选择，供电电压是12V，截止电压选15V可以吗？ ...

如果是直流12V，选择18V比较好，但电路要能耐压24V。
如果是交流12V，选择24V比较好。

super*** · 发表于 2024-4-24 20:42:57

梁*** 发表于 2023-10-18 13:31
220V干扰串扰过来了，电源模块抑制不力，要抑制尖峰。下图参考。

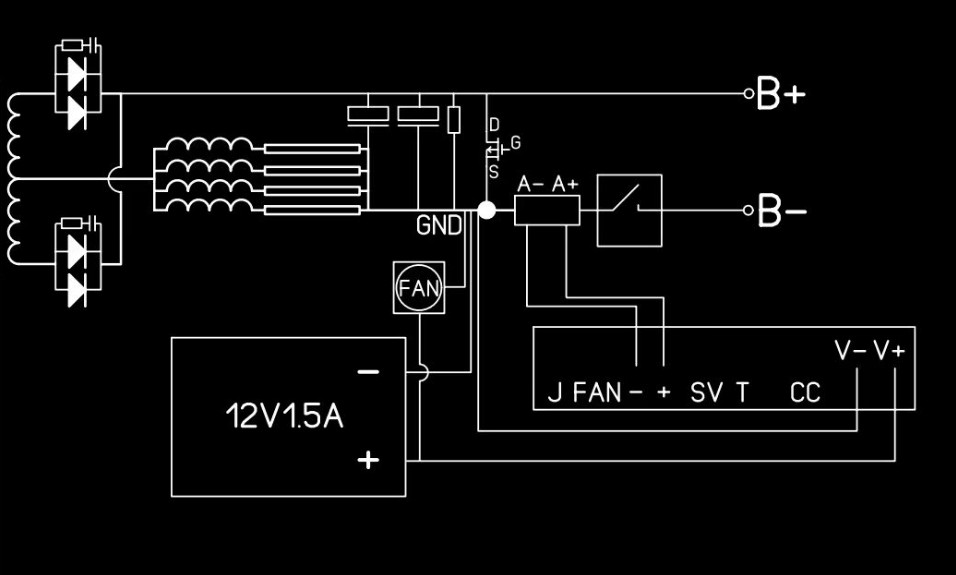

这个是充电电源板简图，我也没有原理图，最大大电流50A充电或放电，V-V+输出到控制板供电，控制板的2.4寸并口显示屏偶尔会卡死，或者MCU死机，当多台机组装到一起时，会发生多台机同时卡死或者白屏的问题。我这个问题，怎么解决这个死机问题？由于我没有原理图，非常抱歉！！

super*** · 发表于 2024-4-24 20:44:25

super*** 发表于 2024-4-24 20:42
这个是充电电源板简图，我也没有原理图，最大大电流50A充电或放电，V-V+输出到控制板供电，控制板的2.4 ...

用的mcu是STC32G12K128 LQFP64

梁*** · 发表于 2024-4-24 22:18:38

如果连原理图都没有，我很难想象是怎么做电路、写程序、做产品的，根本没法下手，尽管知道你这个明显是电源处理不好的问题，50A的电流，连PCB布局都得有很大讲究才行。

晓*** · 发表于 2024-4-24 23:38:32

以我的经验来看，PCB布线可能存在220V侧和直流侧交错不清的情况，无论是安全间隙还是电磁辐射隔离避位估计都有问题。
