STC8A_PWM15bit.c库函数疑问

crtb***

梁*** 发表于 2024-6-12 16:42
请测试、参考我的程序：

请先别修改程序, 直接下载PWM.hex文件测试.

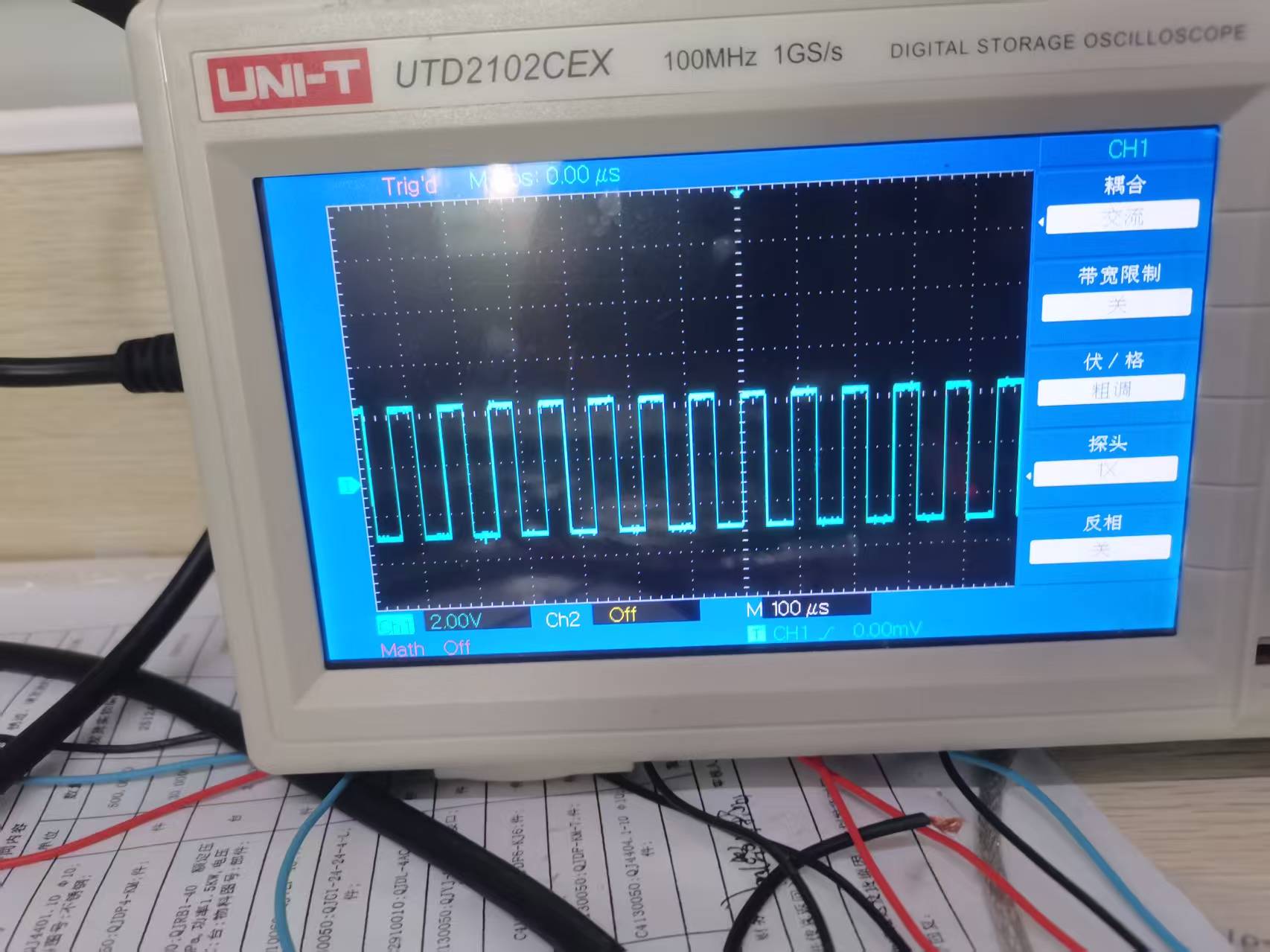

梁工您好，这个程序我测试过单独测试P6.1没有问题如图1，经过P6.1控制一个EL 357N 光耦，通过光耦控制一个F4905S的MOS管，输出的波形不正常，如图2.请问这个问题怎么解决？

梁***

crtb*** 发表于 2025-4-3 16:53
梁工您好，这个程序我测试过单独测试P6.1没有问题如图1，经过P6.1控制一个EL 357N 光耦，通过光耦控制一 ...

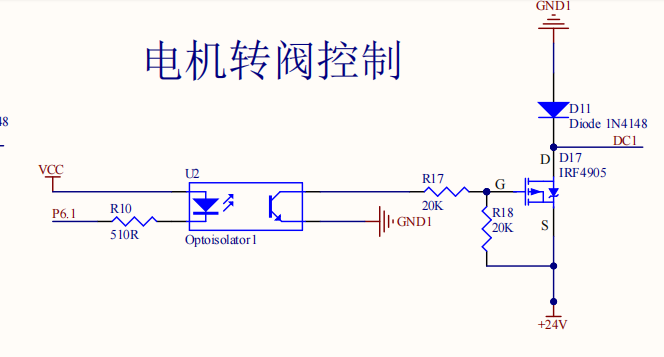

IRF4905在VGS=10V时，总充电电荷为180nC，为了简单计算，认为总输入电容不变，则输入电容为180/10=18nF。
驱动电路为两个20K电阻分压，则等效电阻为10K，RC值=10K*18nF=180us，而PWM周期不到100us，图中低电平大约60us，则MOSFET的栅极会一直有电压，会一直处于导通状态，不能关断。

根据VGS=10V时总充电量为180nC，假设要求1us开通或截止，则对栅极充放电电流=180nC/1us=0.18A=180mA，这么大的驱动电流，应该使用高速光耦+三极管扩流驱动，或者使用驱动IC。

crtb***

梁*** 发表于 2024-6-12 16:42
请测试、参考我的程序：

请先别修改程序, 直接下载PWM.hex文件测试.

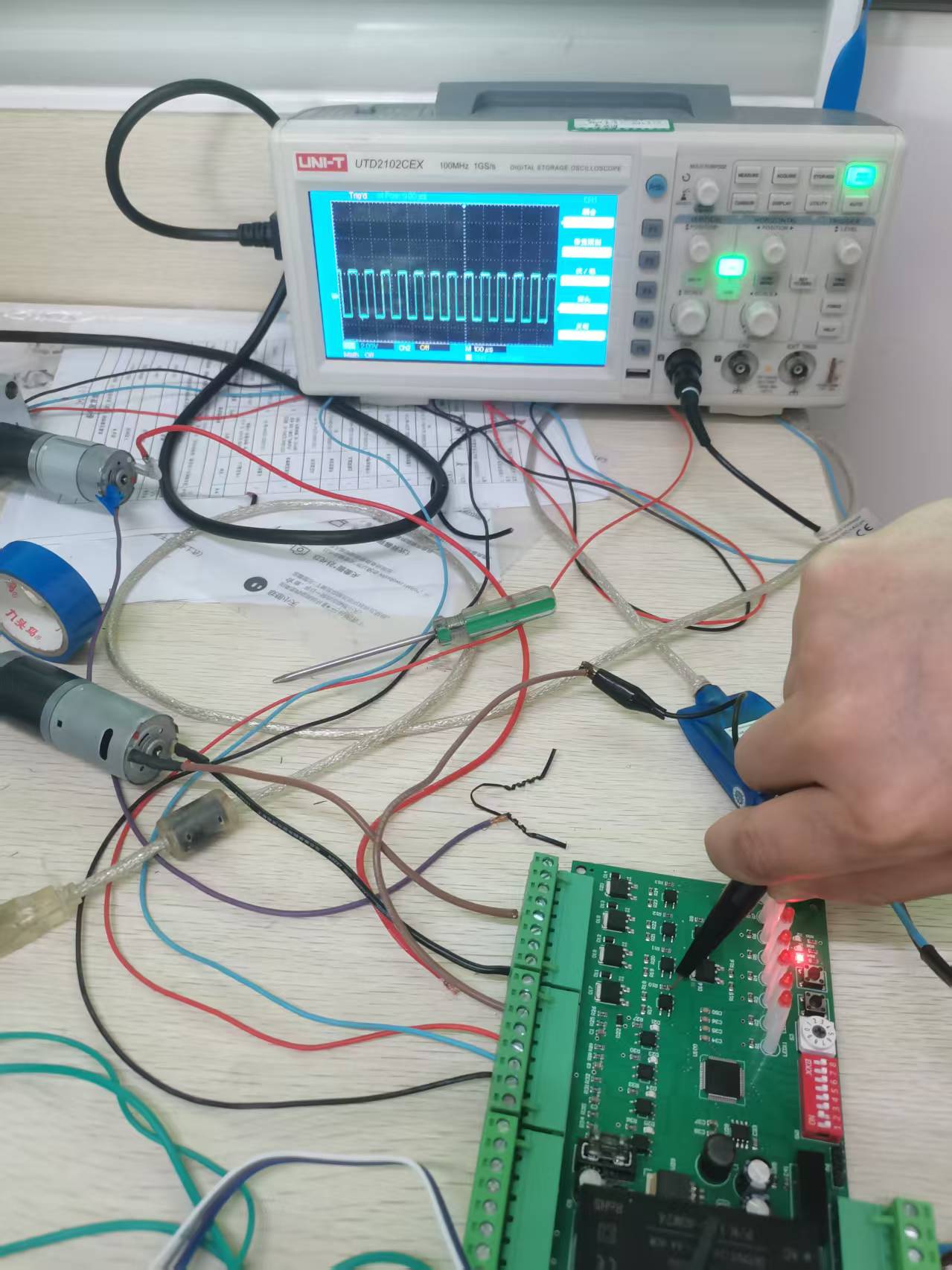

梁工您好，我测试的这个程序，单独测试P6.1口，观察示波器，波形没有问题，通过这个IO口控制一个光耦EL 357N，通过这个光耦控制一个MOS 管，型号为F4905S,
从M0S 管的G极测量，波形成弧形，但是还是有规律，从M0S管输出端测量，就完全没有规律了，比较凌乱，这个怎么解决呢？

梁***

crtb*** 发表于 2025-4-3 17:22
梁工您好，我测试的这个程序，单独测试P6.1口，观察示波器，波形没有问题，通过这个IO口控制一个光耦EL 3 ...

IRF4905在VGS=10V时，总充电电荷为180nC，为了简单计算，认为总输入电容不变，则输入电容为180/10=18nF。
驱动电路为两个20K电阻分压，则等效电阻为10K，RC值=10K*18nF=180us，而PWM周期不到100us，图中低电平大约60us，则MOSFET的栅极会一直有电压，会一直处于导通状态，不能关断。

根据VGS=10V时总充电量为180nC，假设要求1us开通或截止，则对栅极充放电电流=180nC/1us=0.18A=180mA，这么大的驱动电流，应该使用高速光耦+三极管扩流驱动，或者使用驱动IC。

crtb***

梁工您好，基于这个电路板已经完成，
我能不能在这个电路板的基础上，更换一些封装一样，性能更优的电子元件。
如果有的话，能不能推荐一下，好比高速光藕的型号，或者电阻大小的更改等？
