串口下载芯片MAX232 ESE总是发热烧毁

周*** · 发表于 2023-10-5 02:23:22

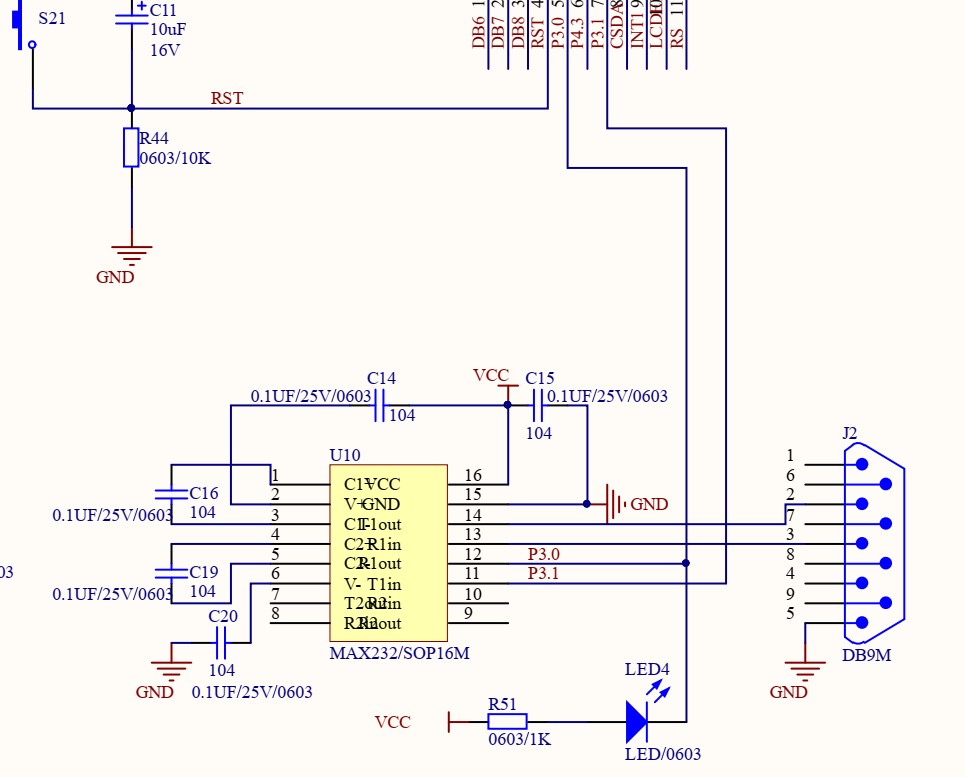

做了个STC89C52开发板，通过USB转串口下载程序，有时能正常下载，有时一上电MAX232瞬间发热巨大，然后下载不进去，烧毁了。看了下手册，原理图应该没错，况且，我曾经在台式电脑上下载过几次都没问题，换了笔记本总是发热，不知道是不是电脑倒灌了，因为板子我用7805稳压供电，而USB转串口用的是笔记本电脑的USB供电。电压上或许有轻微误差，但是这也不应该有问题吧？附件附有完整的PDF电路图。


lzz*** · 发表于 2023-10-9 20:18:39

不知道你的原因是什么问题我自己做的板子用的是CH340N 以前测试时没有问题最近也是下载时偶尔发热严重烧毁
最后排查原因是下载时供电不稳造成成以前是直接取USB的5V电后改为ASM1117的3.3V供电就没有这个问题
你可以参考下测试下是不是供电问题

神*** · 发表于 2023-10-9 21:17:36

zdg*** · 发表于 2023-10-13 15:15:37

我也遇到过类似，淘宝的开发板。不记得在哪个论坛据说可能是用了山寨的 MAX232 芯片导致

神*** · 发表于 2023-10-13 15:26:56

从正规代理商那买，现在外面网络上有问题的芯片太多

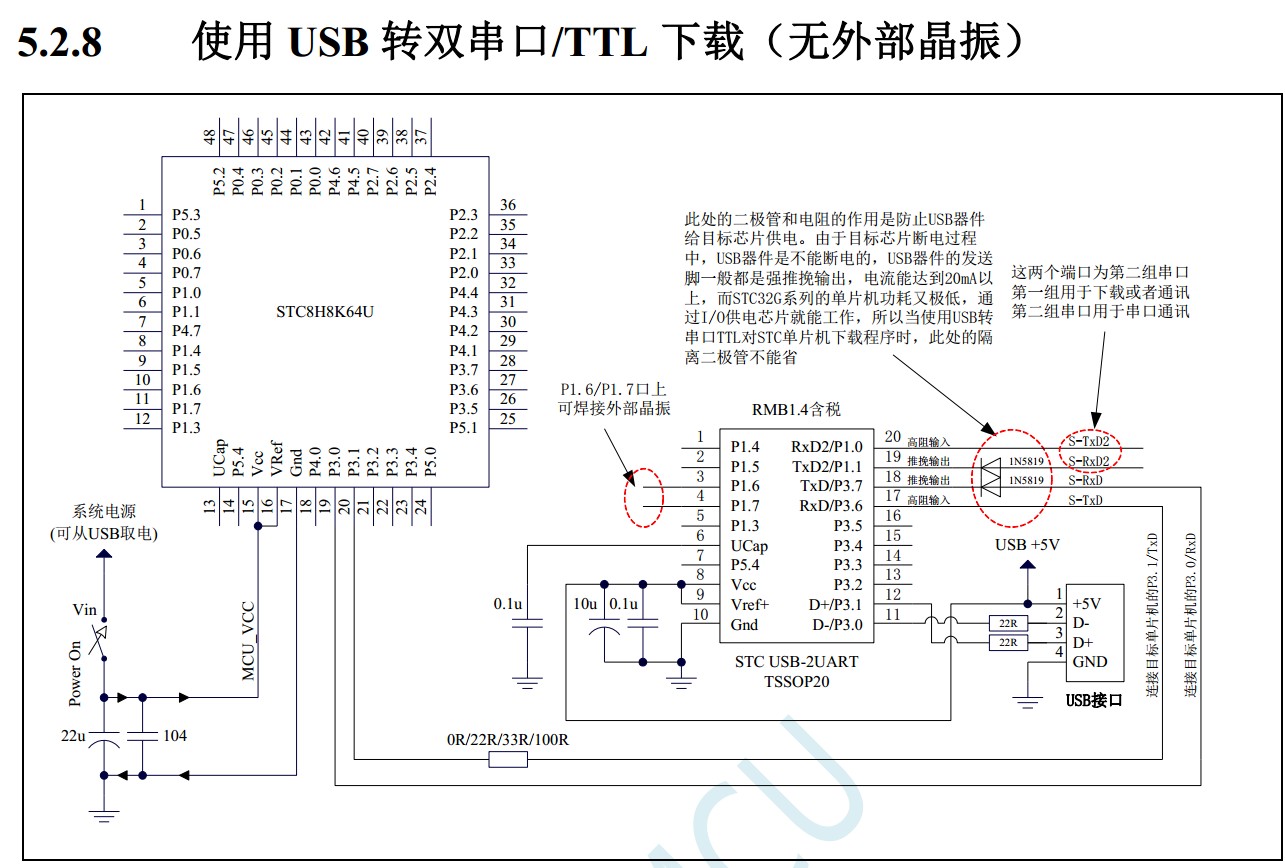

只是跟电脑通信，可以用STC的 [一箭双雕之USB转双串口/RMB1.4]

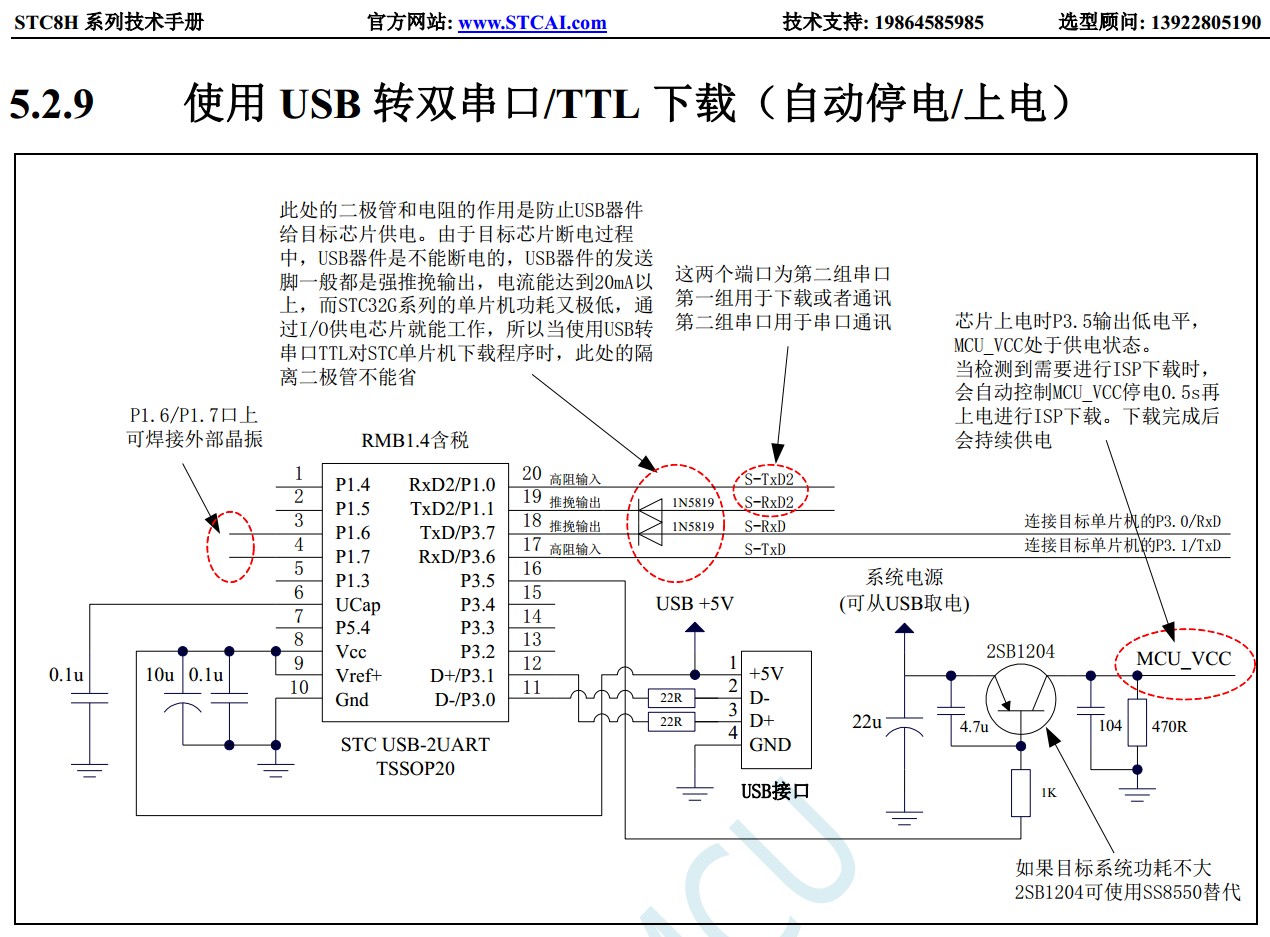

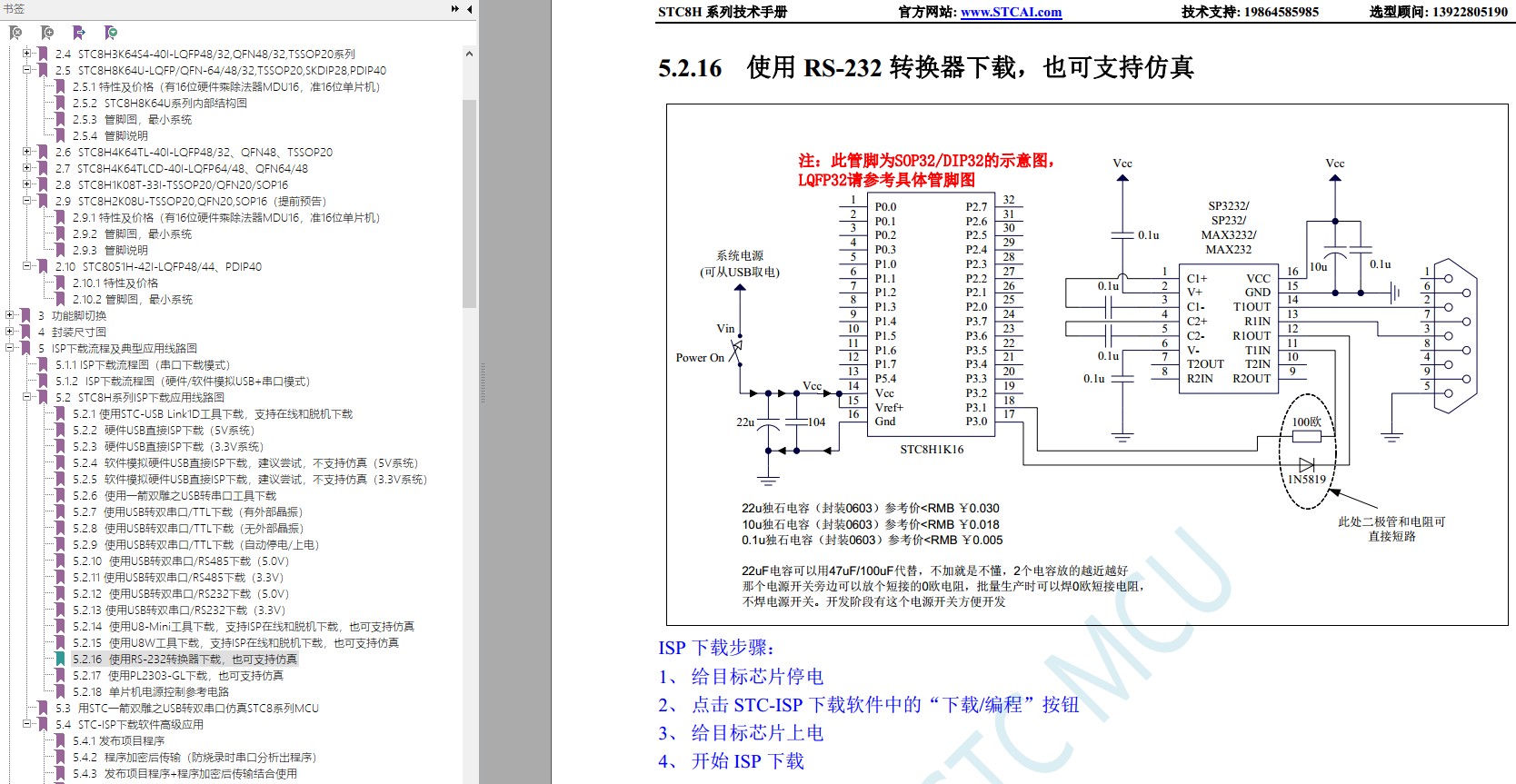

通过下图连接到电脑通信
