关于STC8H1K08-36I-TSSOP20完全掉电无法自启的问题

Miya***

各位大佬好，这里新人学习想请教一个问题

        我使用8H1K08-36I 外接3.7V锂电池做过放实验时，当锂电池完全降至0V左右后，电池进入过放保护状态，再进行充电时，MCU控制的LED灯不闪灯，按下开关键无法使其开机。
        通过打表测试：1、输入MCU引脚的VCC是有电压3.7V，在无法开机的状态下，LED与MCU相接端有1.5V的不正常电压 (正常是未开机有3.5V，开机是0V)，LED与VCC相接端有3V的正常电压，导致指示灯无法正常着灯。
                                  2、按键与MCU端直接连接，无法开机时，测到电压为0.7~1.1V左右。(正常板未开机是3.5V)

        以上是8H1K08-36I 的电池过放状态，但是同样的电池过放操作，在STC15W408AS上就未见到这种现象，在电池过放到0V后，只要一上电LED指示灯便闪烁表示正在充电中。
        意外的是，虽然8H1K08-36I 在过放后进行充电LED无法正常着灯及开机，但是电池却是正常在充电的状态，但是，即便是最后充满了电，8H1K08-361也无法开机。


所以，想请教一下大佬，这个是受到MCU 8H1K08-361 本身的特点限制，还是在烧写程序时，未写入到电压过低的自唤醒导致的呢，有什么建议可以给到解决这个因过放电导致无法开机的问题吗？
最后，感谢各位大佬！

神***

上 实际原理图的PDF, 否则大家无法帮你

Miya***

神*** 发表于 2023-9-26 11:29
上 实际原理图的PDF, 否则大家无法帮你

好的

Miya***

神*** 发表于 2023-9-26 11:29
上 实际原理图的PDF, 否则大家无法帮你

找到一个快的解释方法，就是给电池短路，电池进入保护之后(和过放保护一样)，MCU就无法开机

神***

你给出你系统 MCU-VCC的电源曲线，然后 MCU 在这个电源曲线下的表现

Miya***

神*** 发表于 2023-9-26 16:49
你给出你系统 MCU-VCC的电源曲线，然后 MCU 在这个电源曲线下的表现

这个电源曲线，不太理解感觉有点复杂。不过这个MCU，现在的RST脚未接入使用，会不会是因为完全没电后未上电复位，导致的呢？所以需要电池重新焊接断开才能正常

Miya***

神*** 发表于 2023-9-26 16:49
你给出你系统 MCU-VCC的电源曲线，然后 MCU 在这个电源曲线下的表现

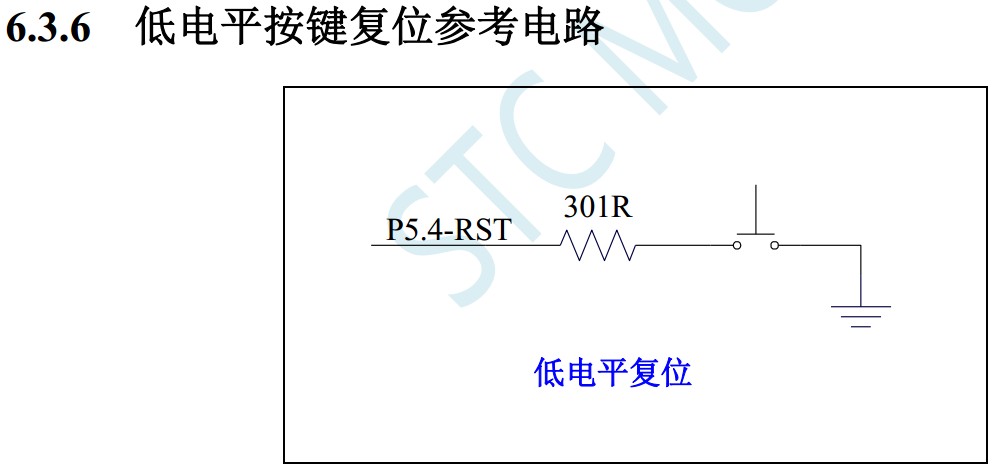

试了一下， 加了低电平复位，问题好像得到了解决

神***

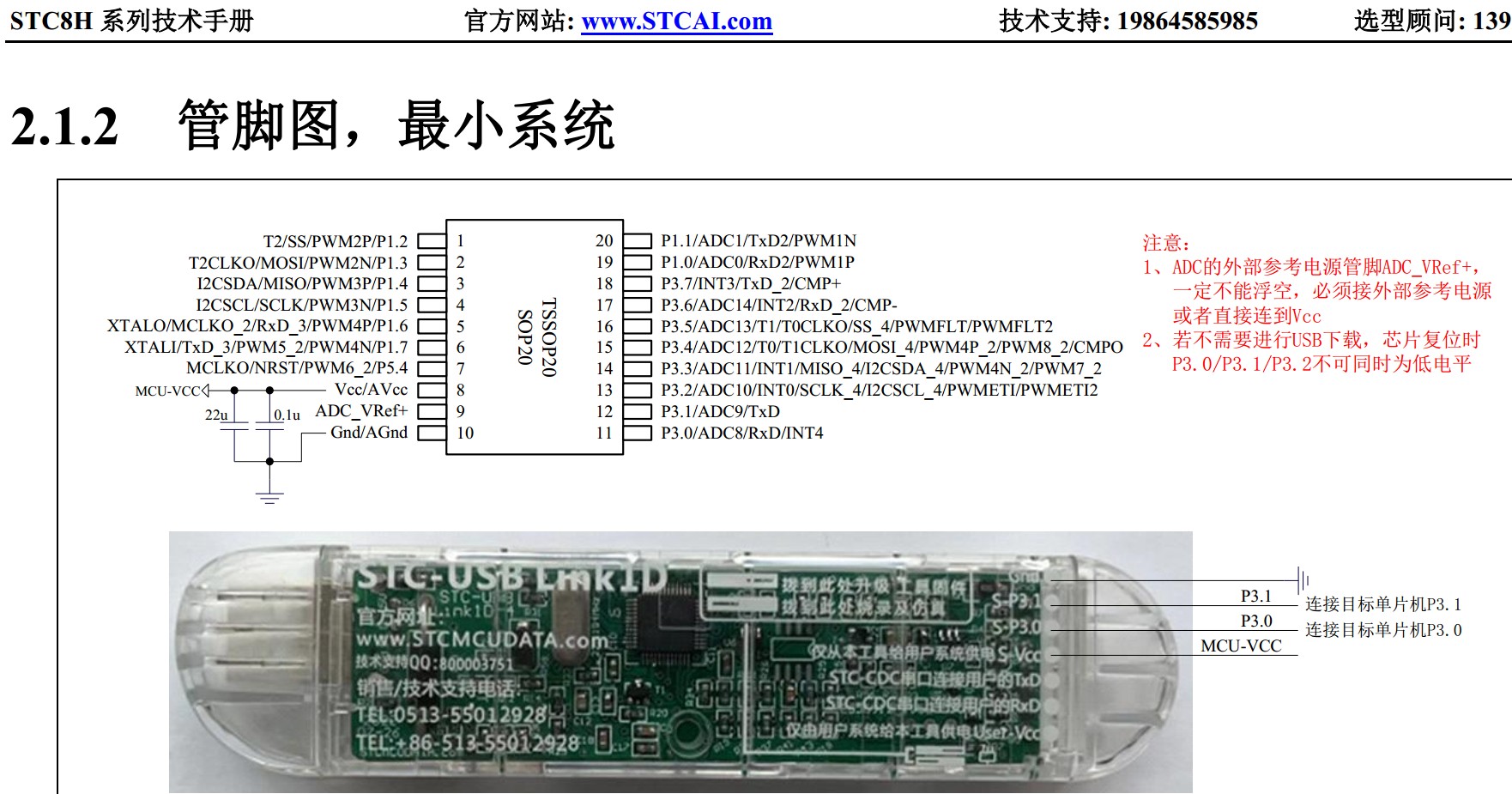

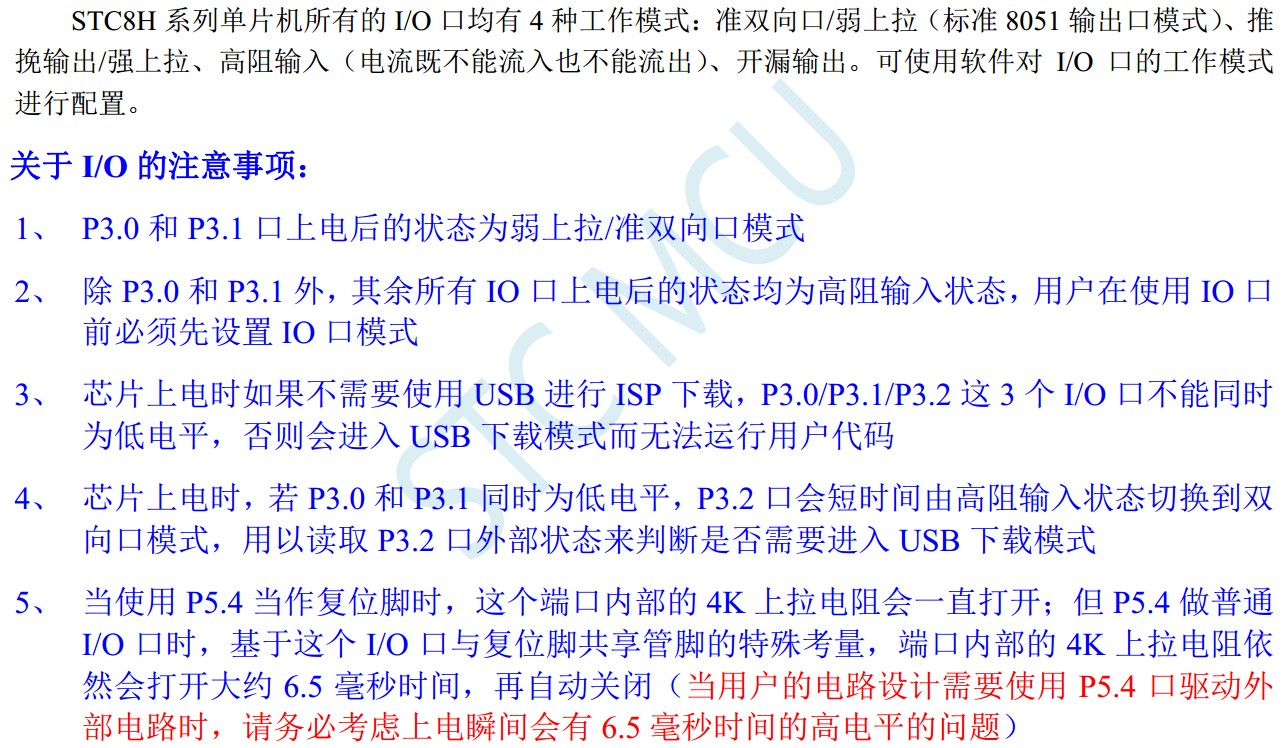

STC8H1K08-36I-TSSOP20 的内部复位，坚决没问题，
如下2个电容要有

Miya***

神*** 发表于 2023-9-26 18:32
STC8H1K08-36I-TSSOP20 的内部复位，坚决没问题，
如下2个电容要有

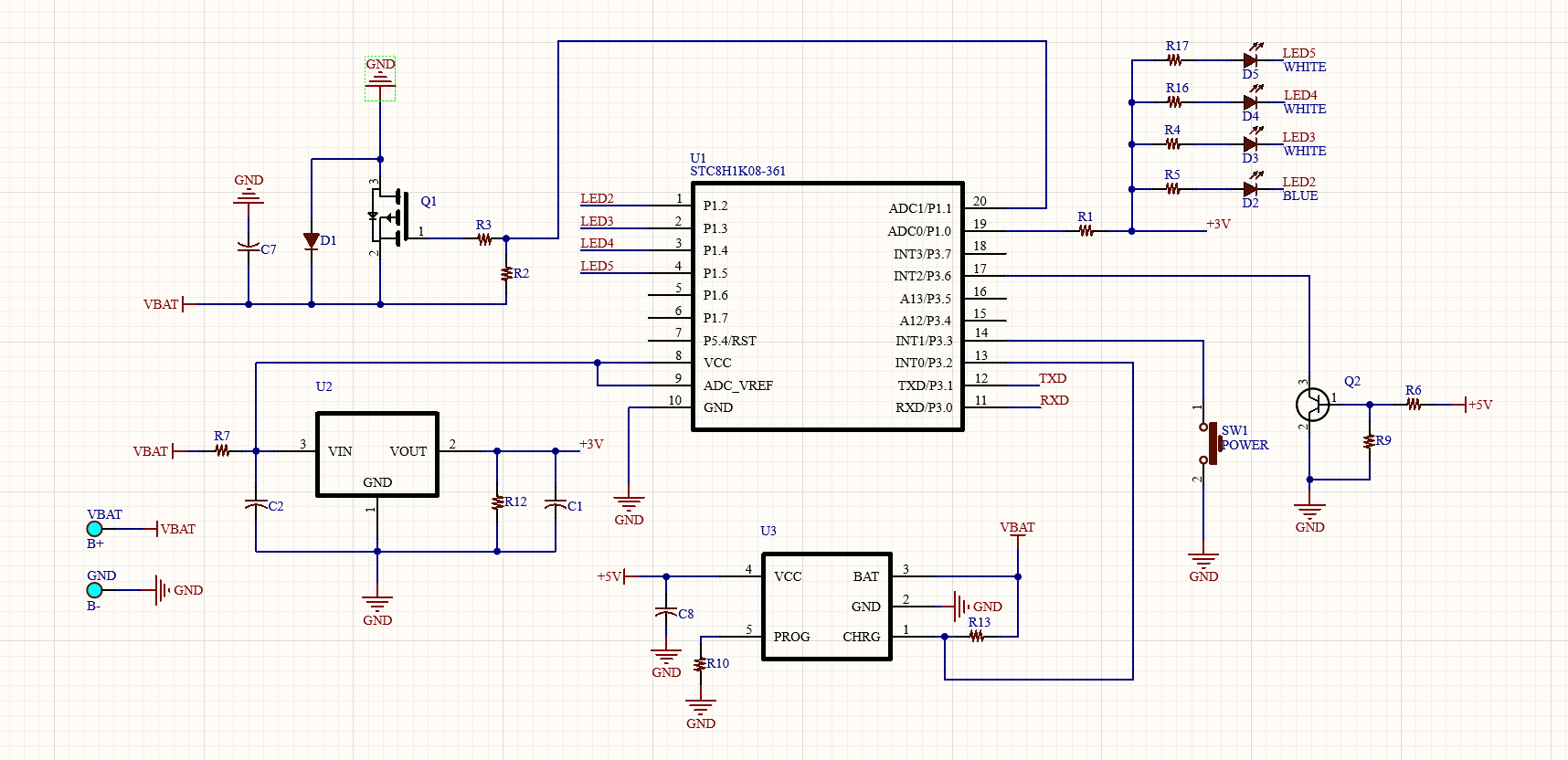

大佬的意思是，MCU内置复位？不需要外接低电平复位都可以实现复位功能？这两个电容，我给了100uF，原理图中的C2便是，只是被我一分为二，分为了两个100uF的电容，当时有考虑是这个电容给的太大导致完全掉电后恢复时间太长，所以去掉了一个100uF，但是验证失败，依然是在电池短路保护或者是过放保护之后MCU无法正常启动。

神***

你用 单独的数控电源给 STC8H1K08 供电，
无论供电快慢，内部复位正常，无需外部复位 ！
