高冲击电压不是劣质产品，是器件特性，是低压降的LDO，低压降内部调整管是PMOS，只有用PMOS才能做低压降，几百毫伏以内的压降，，电源上升斜率大，也就是电压上升速度快，并且压差大才会出现输出电压过冲，微盟的ME6209，输入最高18V，如果输入电压接近这个电压，并且上升速度快，输出就会有过冲，实测输入12V并且热插拔12V电源可能会烧STC8G1K08A-8PIN，有一次直接烧了，LDO带单片机一起挂了，换上之后再热插拔，STC8G1K08A剧烈发热，断电重启，还能正常工作，没烧，再也不敢热插拔了，实测先插好再插12V开关电源的220V插头，就没事，用了几个月都没事，就是不能热插拔12V，后来发现ME6209有替换型号，ME6249，针对输出过冲优化了，，7805这种压差大的，压差最好要3V或以上的，内部调整管是三极管，三极管压差大，做不了低压降，但是输出不会有过冲

Debu*** · 发表于 2024-3-12 23:11:38

Debu*** 发表于 2024-3-12 23:04
高冲击电压不是劣质产品，是器件特性，是低压降的LDO，低压降内部调整管是PMOS，只有用PMOS才能做低压降， ...

数据手册看压降，1.5V以上的肯定没过冲，500mV一下的就不一定了，要实测

神*** · 发表于 2024-3-12 23:17:08

就是一些超低价的电源IC芯片省这省那，结果没设计好，
电源系统架构用的是有问题的架构，要改电源芯片架构。
电源芯片也是一个系统:
设计首先要考虑不能有会损坏后续被供电芯片的过冲高压 !!!


如STC8H/STC32的内置复位电路是专业级复位电路
内置复位电路也是个局部系统，我们改了5版才改好。

所以你要知到，他电源 IC在规定的输入电压范围内部
你如按他推荐的参考电路使用：
===如5V上冲到 5.5V 以上
===如3.3V上冲到 3.6V 以上

那就是他电源 IC 设计有问题，现在很多自己多搞不懂的人在设计电源IC
问题多多，电源IC设计有问题的太多了，大家自求多福

===要改电源IC系统架构，给出应用参考线路
===电源IC 要给出没过冲高压参考线路的各种外围配套原件参数

dongd*** · 发表于 2024-3-22 08:44:06

本帖最后由 dongdhhong 于 2024-3-22 08:48 编辑

神*** 发表于 2023-12-11 19:18

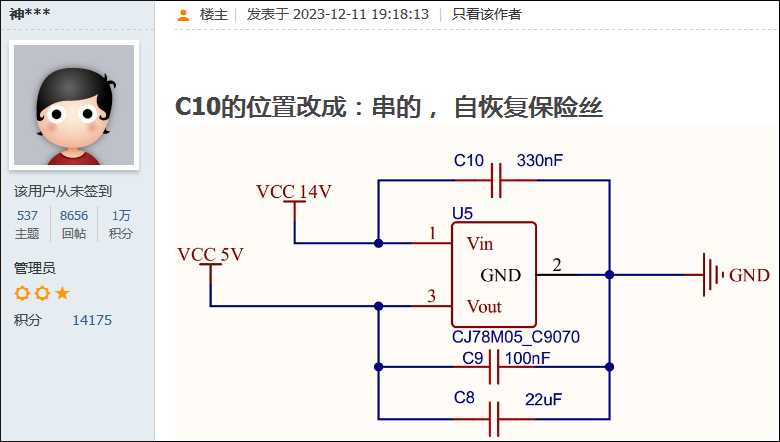

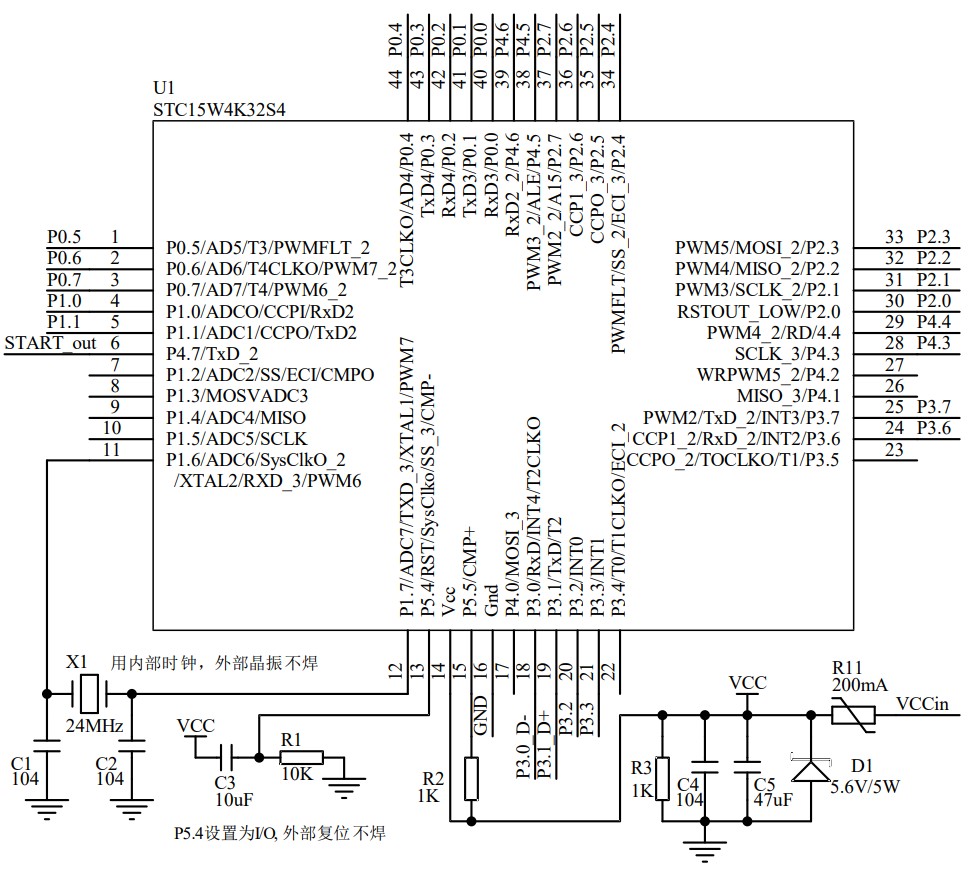

C10的位置改成：串的，自恢复保险丝

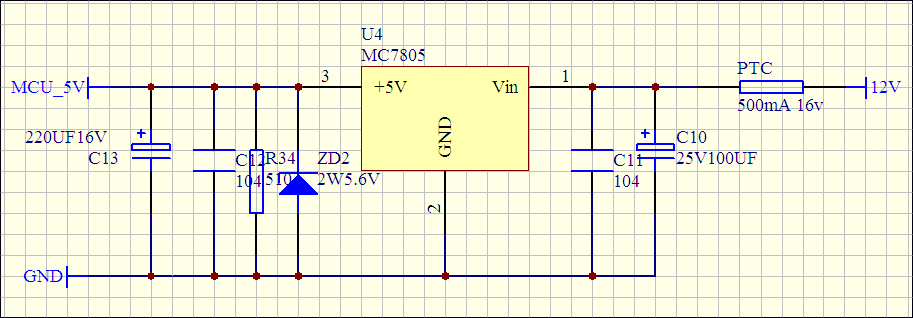

楼主在吗？这句话我没懂，您的意思是在7805输入端串入16v500ma的自恢复保险丝吗？

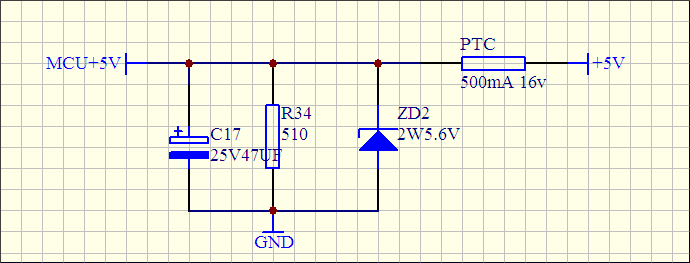

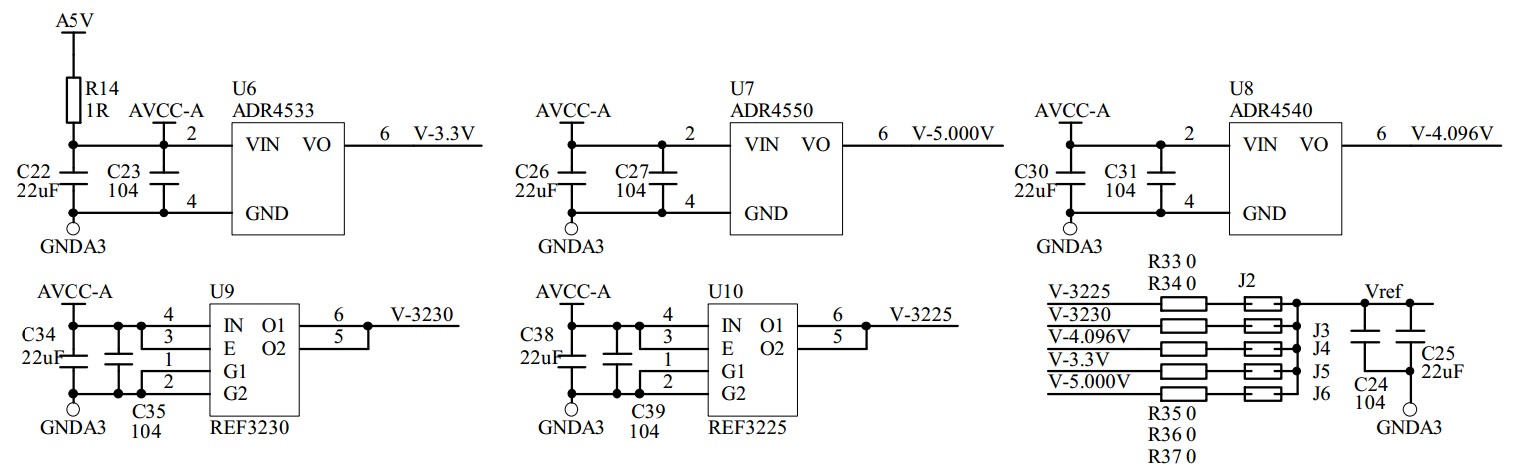

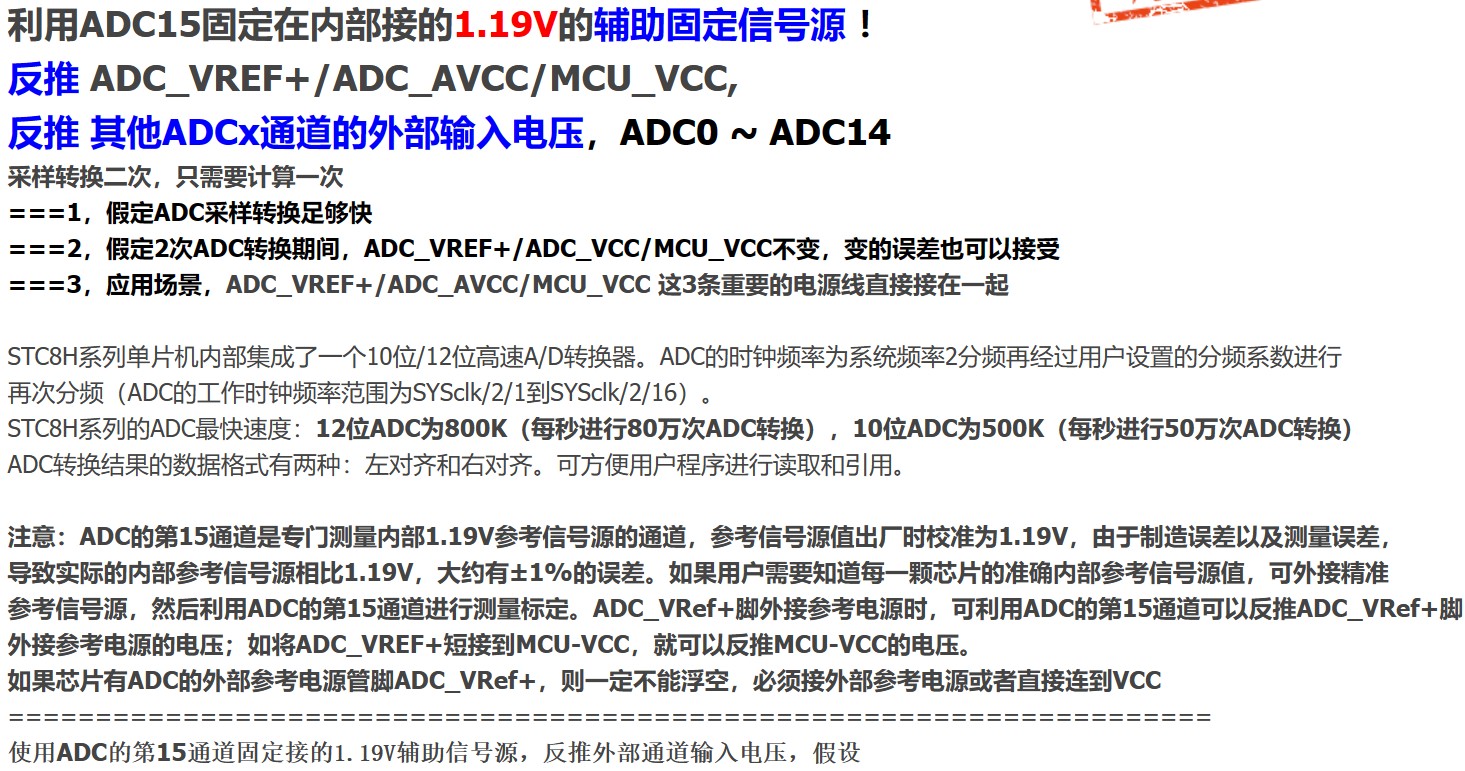

我这两天正在测试加入这个保护电路单元的电路，发现，我是把自恢复保险丝保护电路串在7805的输出端，发现，+5v经过这个单元后，单片机工作时在自恢复保险丝上形成了一个压降，导致到MCU的+5v电压是不稳定的，会随着单片机负载变化（6只数码管），影响了采用+5v做AD基准转换结果，我尝试加大保护电路单元的滤波电解，但是容量要加大470uf+220uf才勉强稳定点，但是也不是理想的状态，这么大一个电容，确实不利于应用，
