8G1K08A/DFN8，A/D经常返回0结果 | 电源输入加去藕电容，信号输入并103小电容到地

神***

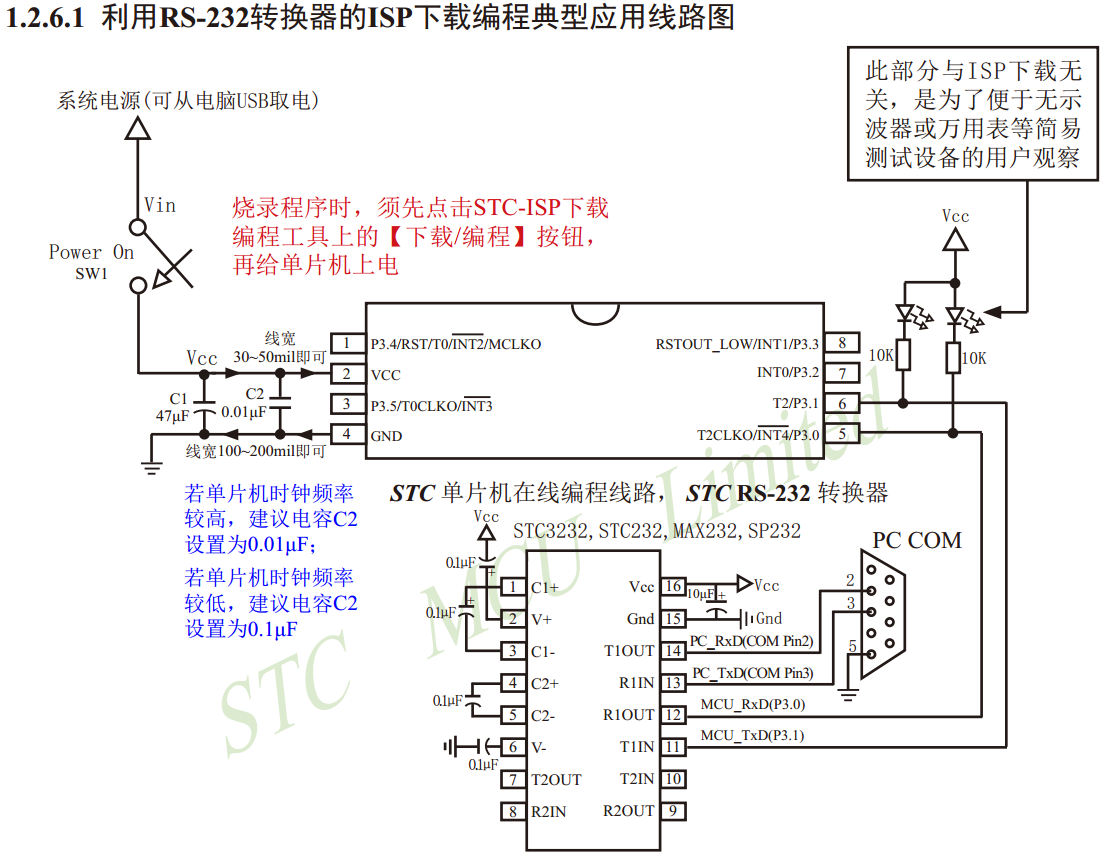

就近加2个去耦电容，走线参照STC15系列的说明

神***

ADC输入通道，接个小电容

梁***

ma*** 发表于 2023-8-18 10:03
升压到十几伏给其他电路用，升压的同时，再用LDO降压到5V给8G1K08A供电，这样供电质量可能差点。
刚刚，临 ...

很 多人对电源的重要性认识不足，电源相当于汽车的发动机（提供能源的），如果发动机本身就像拖拉机那样抖动不停，还时不时熄火停转，你想通过别的办法让汽车非常的稳定柔顺是不可能的。
我还真是那句话：将电源做好，将IO保护好，别人碰到的问题，99%你都不会再碰到。

我做产品对电源的测试项目：
1、浪涌冲击，上电、关电时MCU电压是否有尖峰、过冲出现，有，则优化设计，消除掉。
2、快速脉冲群（EFT）测试，能过至少3000V，就是当220V市电叠加3000V的干扰脉冲，不能对产品有影响，达到4KV更好。
3、负载特性，即负载电流最大波动时，电压纹波大小，依据电路要求而定（当然越小越好），一般对于数字电路，小于200mV，对于模拟电路，小于10mV。
4、短路保护特性。将电源输出短路30分钟，看是否过热、冒烟、起火，撤去短路，能否正常。

MCU的VCC与GND并联5.6V 5W稳压管，嵌位电压，避免异常的高压烧毁单片机。

神***

STC的MCU 都是轻松过4000V 群脉冲，不死机，不复位

外部ADC输入收到干扰正常，CPU继续正常工作就行

ADC输入可以做软件抗干扰，如采样转换结果处于异常数据区，丢弃

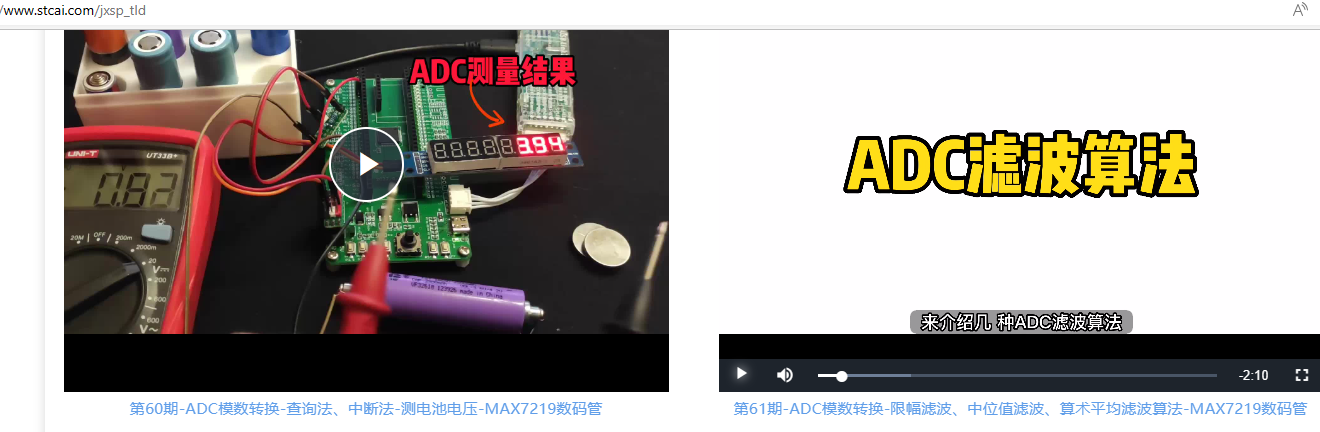

深圳国芯人工智能有限公司-教学视频_屠龙刀 (stcai.com)

moto_***

神*** 发表于 2023-8-18 12:56
STC的MCU 都是轻松过4000V 群脉冲，不死机，不复位

外部ADC输入收到干扰正常，CPU继续正常工作就行

今天也遇到此问题, 解决了.
因为大的反馈电阻在高速下很容易伴随寄生电容,阻值尽量降低,
我是大电阻上并联了一个小电容即解决大的波动问题

蜗***

用示波器看一下ADC输入口的波形，
大概率输入的电压已经被干扰了

xy0***

目前我正被ADC读到0值的问题困扰，不知如何解决，之前我用15W408AS系做过产品，好几年了也没出现有这个问题 ， 后改用 8G1K08系就出现了这个读到l0值的问题，这个绝对不是输入端的问题，经过实验8G  和 8H系都是有这个问题，只要电源有某种波动就能读到0值，8H抗干扰能力比8G强...现在我只能证明的是确实是电源干扰造成的，目前我不知道怎么解决这个问题，希望各位大佬能给个办法如何避开这个0....

ma***

xy0*** 发表于 2025-2-1 21:35
目前我正被ADC读到0值的问题困扰，不知如何解决，之前我用15W408AS系做过产品，好几年了也没出现有这个问题 ...

回来看，两年前，我发的贴子。
现在还是要考虑：一定要改善纹波。没办法，芯片又不给失败标志。实际上芯片给“0”返回值，就是它已经知道ADC失败了.但它就是不给这个信号。
或者电路设计上，把真正0值对应的电位提高一点点，返回0，就是失败了。这个办法我没验证过。不过我记得并不是每次失败都返回0，虽然概率不大，但严格情况还是不行。


还有，ADC还有个问题----误再次触发。两年前，我在QQ“STC库函数ECBM-2群(927297508)”跟ECBM作者聊过。ECBM作者很快也验证并很容易的解决了，STC官方后续似乎没有更新和说明原因。

梁***

ma*** 发表于 2025-3-17 11:09
回来看，两年前，我发的贴子。
现在还是要考虑：一定要改善纹波。没办法，芯片又不给失败标志。实际上芯片 ...

“ADC还有个问题----误再次触发”这是什么意思呢？

ma***

梁*** 发表于 2025-3-17 15:51
“ADC还有个问题----误再次触发”这是什么意思呢？

这是去年初发现的问题。后来病了，直到现在。我现在也没有能力复现了，所以也不能肯定就是真的问题，只能找到一点记录。

我看去年芯片升级了不少方面，也许是否已经改进也不得而知。
那时用的芯片是STC8G1K16A。
发现ADC中断会超过期望次数，超出很多次。
现在最新版的STC8文档还是简单的只清中断标志，不知道是否是已修正以前的问题。

复现问题的方法就是
1--期望让ADC中断，只中断n次
2--断或不断ADC电源,会有不同的结果，(但都有可能不是期望次数--n)
3--等一等(也许不到1s就够，要比整个ADC过程时间要长很多)
4--看看最终ADC中断次数是否准确符合自己的期望。

下面是和 ECBM作者 的对话:
