8G1K08A/DFN8，A/D经常返回0结果 | 电源输入加去藕电容，信号输入并103小电容到地

ma***

测量两个通道：15 和 3

===================================
用编程器供电时，稳定。没有任何问题。

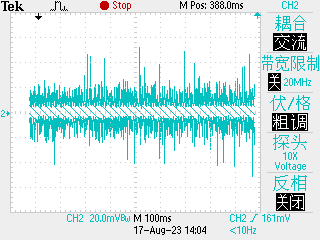

用示波器看VCC:

用示波器看VCC

数据稳定：第一个数是通道15；第二个数是通道3；后面的依次类推。

数据稳定

=================================

用外部供电，经过升压DC-DC，再经过LDO，供单片机：

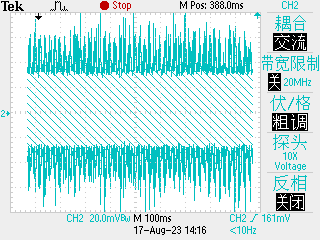

供电纹波比较大：

外部供电

数据不稳定：通道15或通道3，都出现GET_ADC返回0的情况，截取的这一小段数据，只在通道3出现了几个0，实际上，通道15和通道3都有相当多的，返回0的数据。

ADC返回0

===========================================
我认为取ADC得到0，尤其是对通道15取值，得到0。肯定是因为对芯片内部ADC供电的电源纹波太大导致的。
这个0或很小数据，可能是内部ADC失败后，给出的结果，ADC转换结束，这个标志还是能够每次都给出的，并没有发现其他问题(比如“死等”)。
---------------------------------------------
解决办法，肯定是解决纹波大的问题。
问题是，
    对于，8G1K08A这个问题：ADC失败就返回0(还观察到有返回比0大一点的数据，所以0不是判断ADC失败的依据)。
    1 芯片是否能给出ADC失败标志？
    2 其他厂家单片机一般是怎样的？--因供电电源纹波大，是否也会导致内部ADC电路运行失败，给出0数值？是否有失败标志？

神***

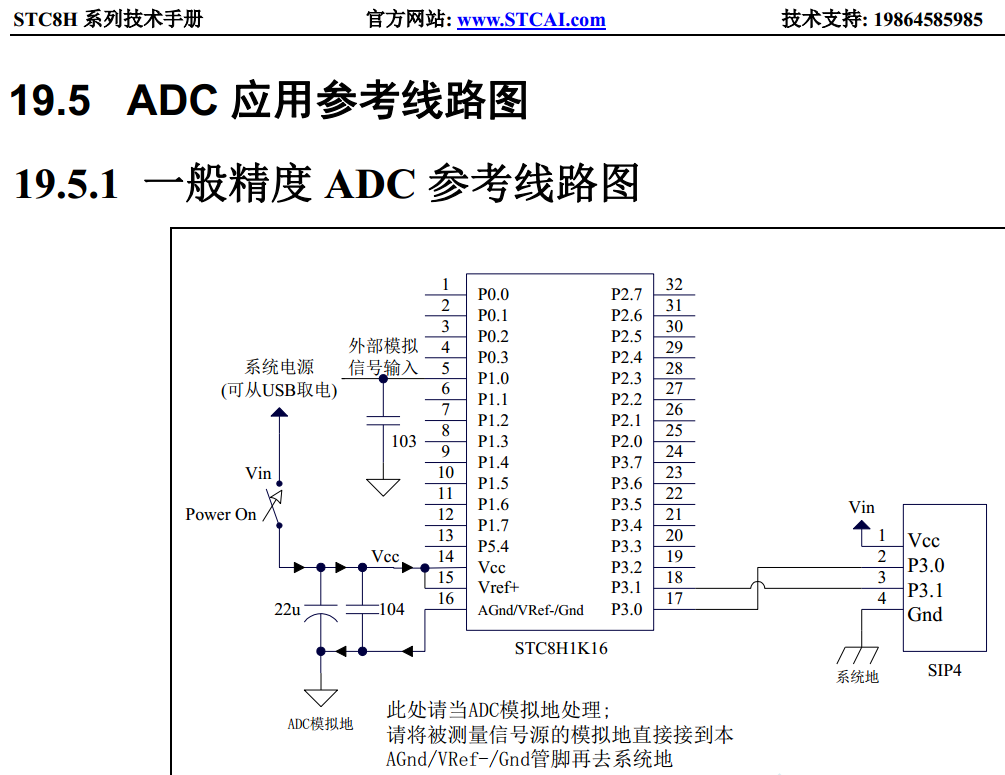

ADC输入通道，接个小电容

ma***

纹波大引起ADC失败，内部失败是否有标志给出？

改善纹波，※肯定※是解决办法。
芯片内部ADC失败，也要有失败标志，才更安全。

下面是只测量ADC15通道，按说这个通道很稳定不受外部干扰，应该每次测量都能得到一个值，但因为供电电源纹波大，让测量ADC15都有失败机会：
----------------------------------------------------------------------------------------------------------------------------------------
把通道3注释掉，只观察通道15：

注释掉通道3

大多数异常是数据 00，偶尔还会出现其他数据，比如这次出现的是 06

标记异常数据

芯片内部测量失败返回大多数情况是0，但偶尔会返回其他值，其他值也比较小。

神***

将采样时间延长

梁***

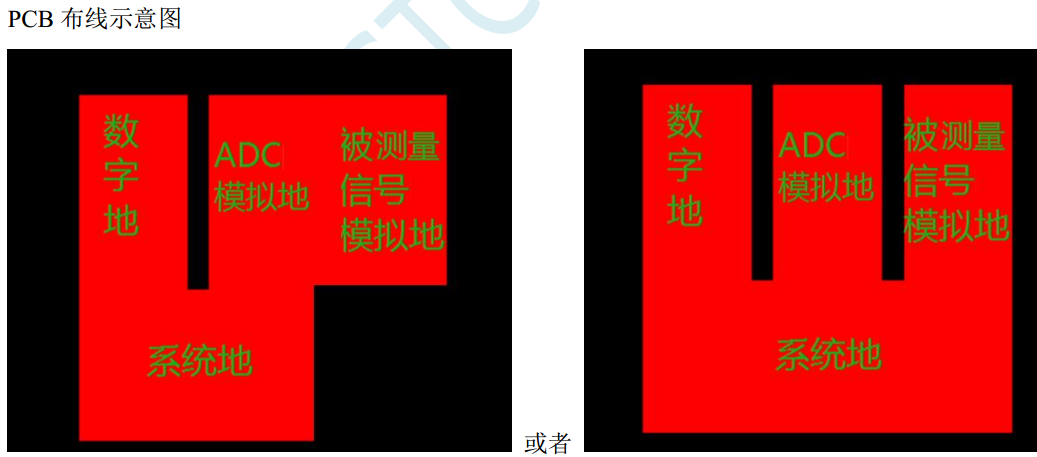

ADC是模数混合IC，对电源纹波有要求，先将电源做好来，才是治本的方法。
没有芯片能给出ADC失败标志，每次采样都对输入信号采样于采样电容中，
转换时跟参考电压比较得到ADC值，每次转换都认为输入和参考电压是合法的。

ma***

神*** 发表于 2023-8-17 18:51
将采样时间延长

时间已经都是最长了：

    // 准备ADC       2+32+4+10=48 共48个ADC周期，ADC时钟是：2M/2/10，转换一次用时：0.48mS
    ADC_Init_struct.ADC_AdjResult   = ADC_RIGHT_JUSTIFIED;  //ADC结果调整,        ADC_LEFT_JUSTIFIED,ADC_RIGHT_JUSTIFIED
    ADC_Init_struct.ADC_Speed       = ADC_SPEED_2X10T;      //设置 ADC 工作时钟频率        ADC_SPEED_2X1T~ADC_SPEED_2X16T
    ADC_Init_struct.ADC_CsSetup     = 1;                    //ADC 通道选择时间控制 0(默认),1
    ADC_Init_struct.ADC_SMPduty     = 31;                   //ADC 模拟信号采样时间控制, 0~31（注意： SMPDUTY 一定不能设置小于 10）
    ADC_Init_struct.ADC_CsHold      = 3;                    //ADC 通道选择保持时间控制 0,1(默认),2,3

    ADC_Inilize(&ADC_Init_struct);
复制代码

ma***

梁*** 发表于 2023-8-17 22:44
ADC是模数混合IC，对电源纹波有要求，先将电源做好来，才是治本的方法。
没有芯片能给出ADC失败标志，每次 ...

改善纹波，谈不上是“治本”的办法。
纹波到什么程度就能保证100%不出问题，而不是99.9%就行了。
第一次遇到ADC会失败并返回0或小数值的芯片，
AVR/STM8/32/PIC/MSP430...都用过，似乎都没遇到过这种情况。

梁***

ma*** 发表于 2023-8-18 09:37
改善纹波，谈不上是“治本”的办法。
纹波到什么程度就能保证100%不出问题，而不是99.9%就行了。
第一次 ...

我用了STC所有型号的ADC，都没遇到过问题。

ma***

梁*** 发表于 2023-8-18 09:47
我用了STC所有型号的ADC，都没遇到过问题。

升压到十几伏给其他电路用，升压的同时，再用LDO降压到5V给8G1K08A供电，这样供电质量可能差点。

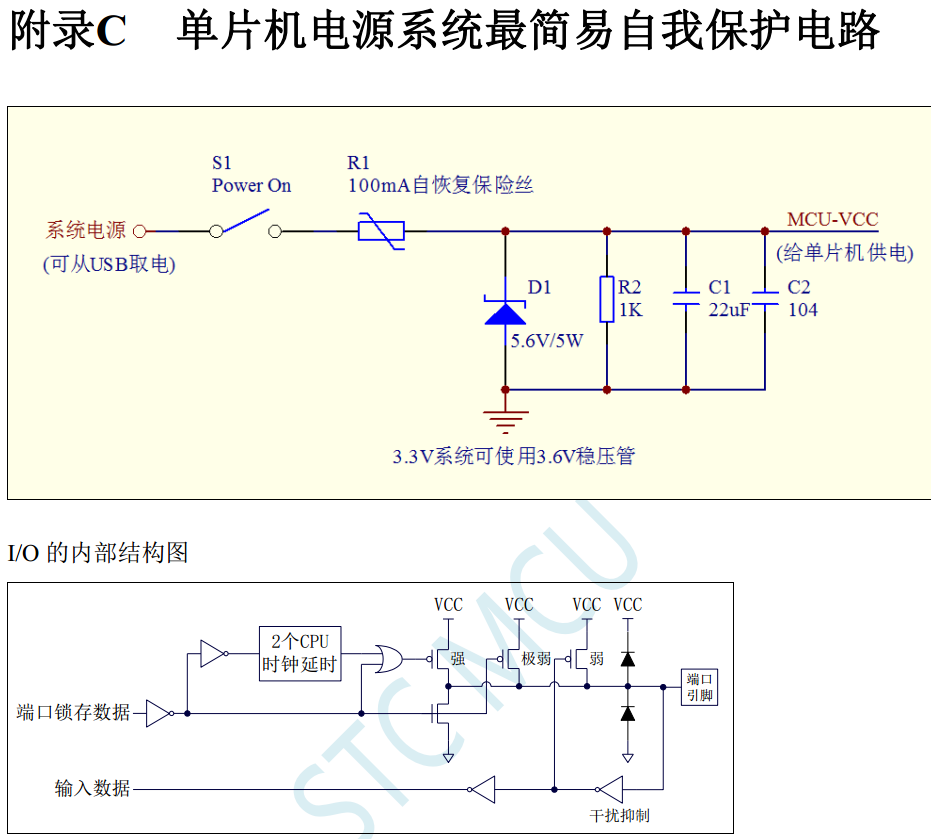

刚刚，临时在芯片电源上并联一个钽电容，ADC15通道已经没有返回0的现象了。
但ADC3通道还是有返回0现象（即使加了104小电容，也是这样）。

神***

神***

建议合作伙伴用我们的核心版测试下我们 STC 的 ADC 的稳定性，
提升下您对 您PCB/外围电源的反思
