ADC参考电压如何设置

98057***

被测模拟电压在0.5V--1V之间，请问，使用STC8H单片机ADC的参考电压设置多少合适？

神***

2.4V  ~ 【ADC_AVCC = MCU-VCC】


2.4V  ~ 【ADC_AVCC = MCU-VCC】



2.4V  ~ 【ADC_AVCC = MCU-VCC】

98057***

神*** 发表于 2023-8-12 12:03
2.4V  ~ 【ADC_AVCC = MCU-VCC】

被模拟电压和ADC参考电压有没有联系？被测模拟电压可以大于参考电压吗？

神***

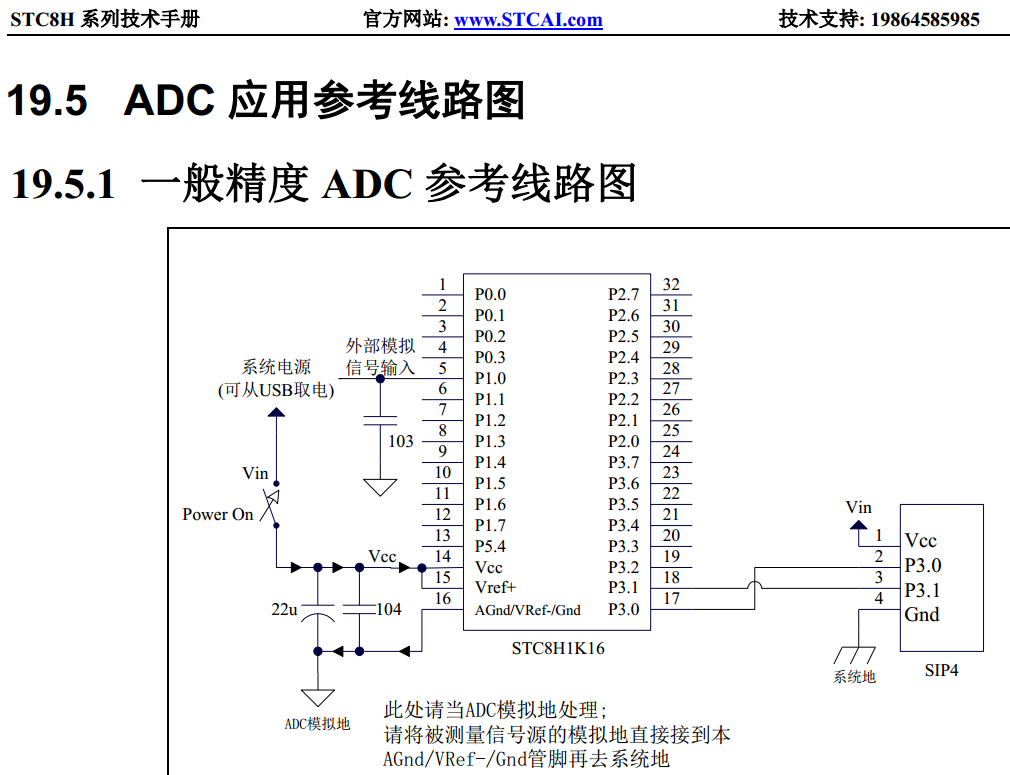

外部输入信号 《= ADC参考源， 2.4V  ~ 【ADC_AVCC = MCU-VCC】

98057***

为了提高测试0.8V左右的模拟信号的测试精度和准确度，ADC参考电压如何设定？硬件线路如何设计？

神***

梁***

98057*** 发表于 2023-8-13 11:15
为了提高测试0.8V左右的模拟信号的测试精度和准确度，ADC参考电压如何设定？硬件线路如何设计？ ...

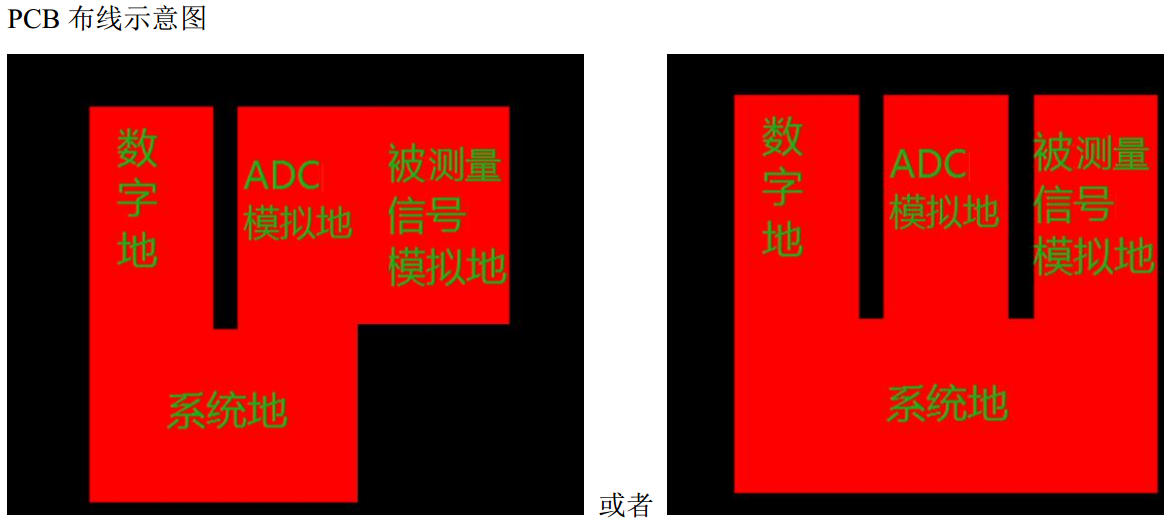

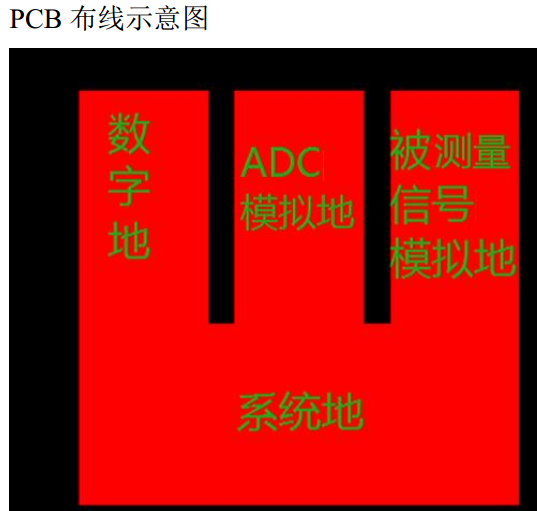

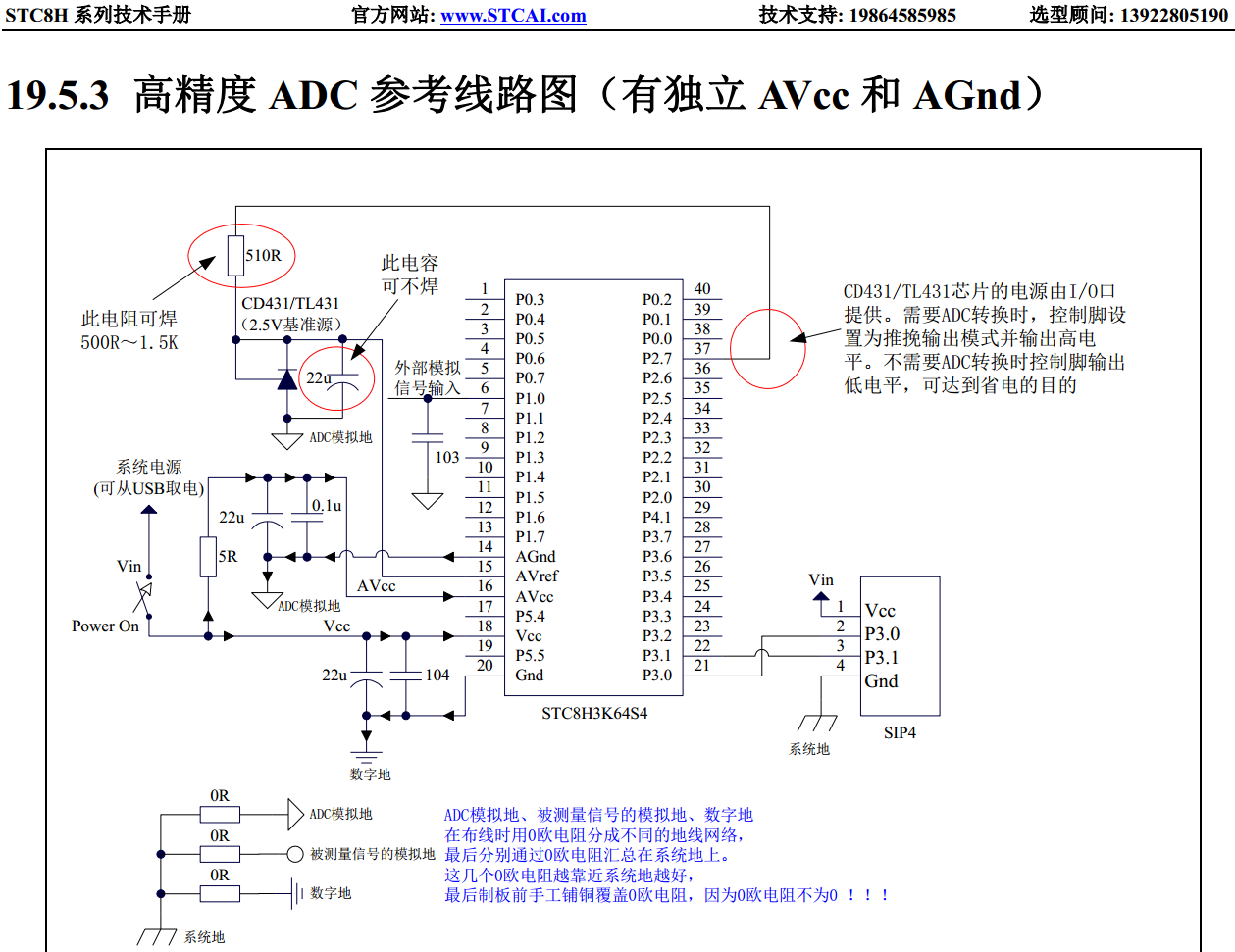

ADC参考电压在2.0~AVCC之间，建议使用TL431-2.5V基准，便宜好用，要更高精度的可以使用REF系列的，比如REF3225。

最高0.8V输入，直接测量没法发挥ADC的量程，加个单运放吧，推荐3PEAK的LMV321B。

神***

用 STC8H8K64U的过采样，发挥这个12位ADC，实际过采样发现是13位精度的实力
====STC8H8K64U, 13位ADC的精度


【新提醒】实际精度13位, STC真12位ADC过采样到16位分辨率,完整方案 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

98057***

如果以2.5V做电压参考基准，使用运放放大多少倍合适？放大后的电压在什么范围合适？

梁***

98057*** 发表于 2023-8-13 19:51
如果以2.5V做电压参考基准，使用运放放大多少倍合适？放大后的电压在什么范围合适？ ...

2.5/8=3.125倍，留点余量，放大3倍，电压为0~2.4V。
