PID 算法来了，视频讲解; PID温控；串口绘图；USB-CDC虚拟串口/就是串口

梁***

our*** 发表于 2023-8-27 22:08
梁工，这个如果把热敏电阻换成热电偶需要注意哪些方面的问题不？我看好多温控器都是用热电偶来做温度探头的 ...

用热电偶是因为要测更高的温度，还便宜。
常用的K型热电偶分辨率大约是40uV/度的量级，要用运放放大15~16倍，同时要检测环境温度。
当然，也可以用热电偶专用的处理IC，不过会比较贵。

our***

梁*** 发表于 2023-8-28 10:01
用热电偶是因为要测更高的温度，还便宜。
常用的K型热电偶分辨率大约是40uV/度的量级，要用运放放大15~16 ...

谢啦

deng***

梁工，你好，我把温控PID用在数控可调电源上，出现一个问题，当实际电压小于设置电压时，PwM就会输出0，这是什问题？

梁***

deng*** 发表于 2023-9-1 20:32
梁工，你好，我把温控PID用在数控可调电源上，出现一个问题，当实际电压小于设置电压时，PwM就会输出0，这 ...

你可能计算有误。
输出电压小于设置电压时，误差为正，积分也为正，则会加大PWM输出，而你的逻辑是反的了。

tnyq***

程序中的  j = (u16)pidTerm;   pwm = (u8)j;这两句写法变量前面加了数据类型不是很理解，请梁工指导

梁***

tnyq*** 发表于 2023-9-16 04:05
程序中的  j = (u16)pidTerm;   pwm = (u8)j;这两句写法变量前面加了数据类型不是很理解，请梁工指导{:4_19 ...

UpdatePID();        // 更新PID参数
if(pidTerm < 0)     j = 0;                     // 输出驱动PWM不能是负数
else                     j = (u16)pidTerm;    //pidTerm是浮点数，要取出整数部分赋值给16位无符号变量j，
if(j >= 250)        j = 250;                // PWM是8位的，最大值限制250.
pwm = (u8)j;                //pwm是8位的，16位的j转成8位给pwm，输出PWM控制加热

click***

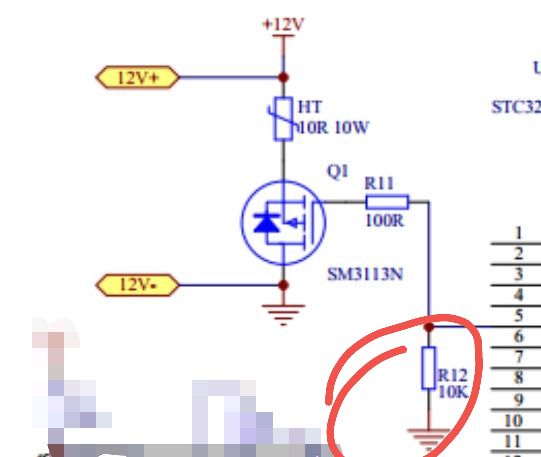

请问下这个mosfet驱动电路为什么加这个10K接地电阻呀？我看很多电路都是io口直接连接1k电阻然后连接mosfet.
另外想请教下，io口模式应该是配置成准双向口还是推挽输出，原因是什么？

梁***

click*** 发表于 2023-9-18 12:08
请问下这个mosfet驱动电路为什么加这个10K接地电阻呀？我看很多电路都是io口直接连接1k电阻然后连接mosfet ...

基本都会加这个下拉电阻的。
上电时IO为高阻，MOSFET输入也是高阻，会导致电平不确定，所以用下拉电阻确定其上电时为低电平。
