麦克风线路设计

98057***

梁*** 发表于 2023-7-26 11:00
高阶的滤波器，用运放做，你要很熟悉高阶滤波器设计才行的。

现在不知道怎么把带通滤波器输出的模拟交流信号转换为直流电压信号，求指点，梁工，谢谢。

梁***

98057*** 发表于 2023-7-26 15:17
现在不知道怎么把带通滤波器输出的模拟交流信号转换为直流电压信号，求指点，梁工，谢谢。 ...

整流滤波即可。最简的是输出串联二极管，再接RC就可以了，类似调幅收音机的检波电路。

98057***

梁*** 发表于 2023-7-26 18:06
整流滤波即可。最简的是输出串联二极管，再接RC就可以了，类似调幅收音机的检波电路。 ...

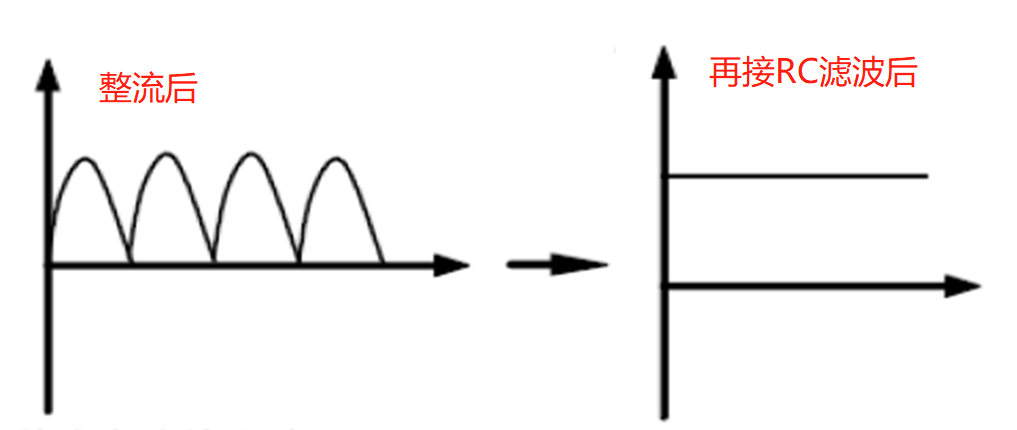

梁工，再接RC电路的作用是不是把整流后的单向脉动直流电压转换为平滑的直流电压？

梁***

98057*** 发表于 2023-7-26 20:14
梁工，再接RC电路的作用是不是把整流后的单向脉动直流电压转换为平滑的直流电压？

...

是的，电子最基础的知识哦。

98057***

梁*** 发表于 2023-7-26 20:47
是的，电子最基础的知识哦。

那我赶紧补习一下，因为MIC输入信号经过放大后也算是比较小的信号，另外使用二极管整流有压降，整流输出后的信号幅度又会减小了，有没有更好的方案推荐？谢谢

梁***

98057*** 发表于 2023-7-27 13:45
那我赶紧补习一下，因为MIC输入信号经过放大后也算是比较小的信号，另外使用二极管整流有压降，整流输出 ...

还是建议参考调幅收音机的检波电路，人家才几十mV的电压，检波效率一般都90%以上。
