麦克风线路设计

98057*** · 发表于 2023-7-22 22:15:49

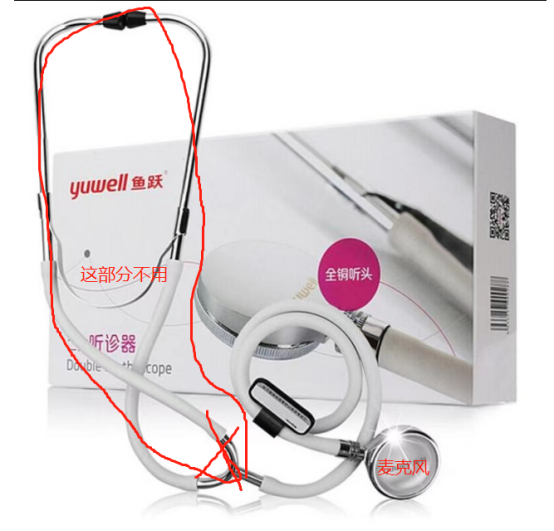

项目设计需求：想在听诊头里面安装麦克风，见下图，然后使用听诊头去贴近心脏跳动的位置，此时麦克风就会听到“碰、碰、碰”的声音，麦克风输出接到运放输入，途经信号放大电路，带通滤波器电路，直流电压信号转换电路，直流电压信号送至单片机计算心跳频率，现在不知道怎么设计直流电压信号转换电路，向老师请教怎么设计此电路，谢谢！

梁*** · 发表于 2023-7-24 13:05:20

心跳传感用压电片可能更好，贴在心脏位置。输出接低噪声运放放大，是交流放大，不是直流放大，并且频率比较低，可以高低通限定频率范围，进入ADC后，再用8~16阶数字带通滤波，可以得到很好的效果，要使用STC32G系列，最好使用STC32F系列，计算速度快，数字滤波是要大量的计算的。

98057*** · 发表于 2023-7-24 18:26:09

梁*** 发表于 2023-7-24 13:05
心跳传感用压电片可能更好，贴在心脏位置。输出接低噪声运放放大，是交流放大，不是直流放大，并且频率比较 ...

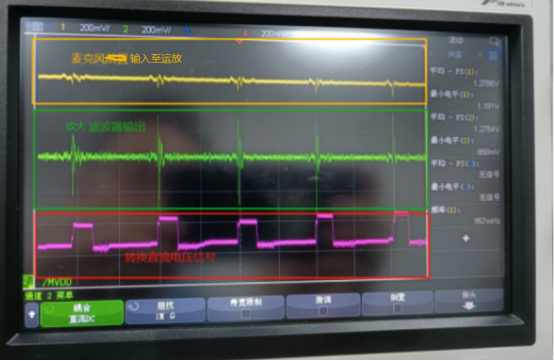

梁工，您好！输出接低噪声运放，放大后经过高低通滤波后，怎么把模拟信号转换为直流电压信号呢？示波器粉红色波形为转换后的直流电压信号，谢谢

梁*** · 发表于 2023-7-24 21:05:20

98057*** 发表于 2023-7-24 18:26
梁工，您好！输出接低噪声运放，放大后经过高低通滤波后，怎么把模拟信号转换为直流电压信号呢？示波器粉 ...

用软件处理输出信号。纯硬件处理会比较复杂，软件加持会灵活很多。
ADC+数字铝箔后，输出你想要的信号即可。

98057*** · 发表于 2023-7-25 11:40:22

梁*** 发表于 2023-7-24 21:05
用软件处理输出信号。纯硬件处理会比较复杂，软件加持会灵活很多。
ADC+数字铝箔后，输出你想要的信号即 ...

梁工，我现在想到一个设计方案就是：滤波器输出的模拟交流信号使用运放做整流滤波后得到直流电压信号，然后将此信号给单片机ADC读取数值，帮忙看看这个方案是否具有可行性？谢谢

梁*** · 发表于 2023-7-25 14:32:42

98057*** 发表于 2023-7-25 11:40
梁工，我现在想到一个设计方案就是：滤波器输出的模拟交流信号使用运放做整流滤波后得到直流电压信号，然 ...

这样处理，怎么做杂讯处理？还有带通。

98057*** · 发表于 2023-7-26 08:48:11

带通滤波器用运放就可以设计。

98057*** · 发表于 2023-7-26 09:36:53

梁*** 发表于 2023-7-25 14:32
这样处理，怎么做杂讯处理？还有带通。

梁工，带通滤波器用运放就可以设计。

梁*** · 发表于 2023-7-26 11:00:34

98057*** 发表于 2023-7-26 09:36
梁工，带通滤波器用运放就可以设计。

高阶的滤波器，用运放做，你要很熟悉高阶滤波器设计才行的。

98057*** · 发表于 2023-7-26 15:15:37

梁*** 发表于 2023-7-26 11:00
高阶的滤波器，用运放做，你要很熟悉高阶滤波器设计才行的。

复习一下模电知识就可以了
