视频教学：《32位8051单片机原理及应用》，一等奖2万, 送实验箱; 冲哥版

SSZ_S***

看介绍应该还能赶上吧，有实验箱用肯定事半功倍

STC32G单片机开发，视频教程第一集：认识单片机：


    单片机（Single-Chip Microcomputer）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。从上世纪80年代，由当时的4位、8位单片机，发展到现在的300M的高速单片机。
     用途：仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域仪器仪表；
     开始了解了单片机是什么，学习了它的内部结构，以及在生活中的广泛应用。我们讨论了学习单片机的顾虑，并鼓励有兴趣的读者可以尝试学习。


STC32G单片机视频开发教程第二集：了解硬件：

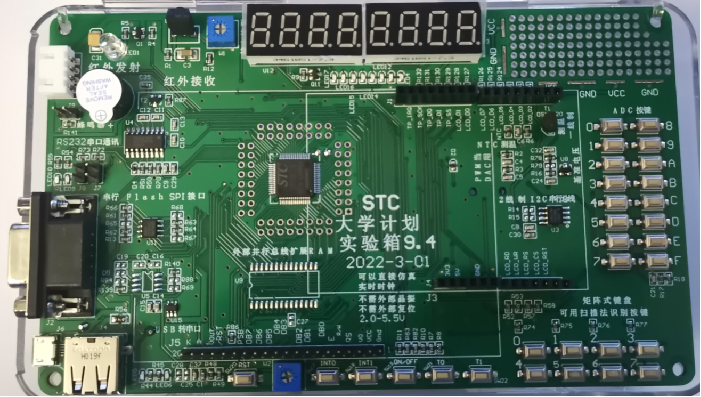

    看到了实验箱的样子，正是这个实验箱让我们决定踏入单片机学习的领域。我们可以自己做一些小实验，体验这个神奇的世界，也许我们就会有自己的创新产品。

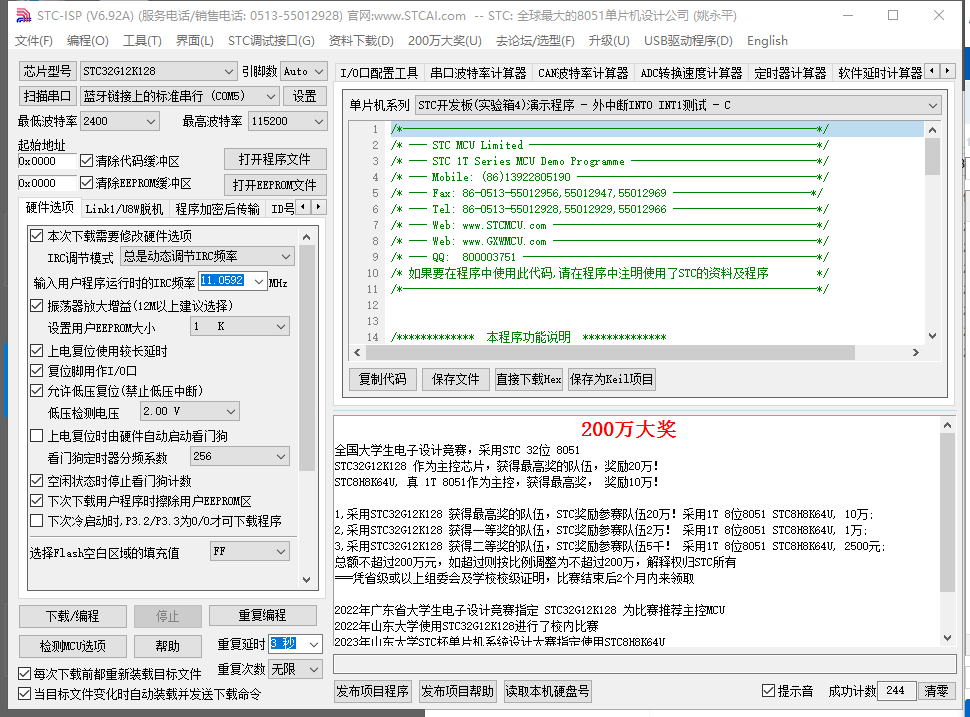

STC32G单片机视频开发教程第三集：开发环境搭建和程序下载：



   学习了基础工具的使用和安装，这不是问题。

第四集：建立工程点亮第一颗LED上：



    LED的亮灭？通电亮，什么时候通电（单片机来控制），简单的逻辑控制就出现了。

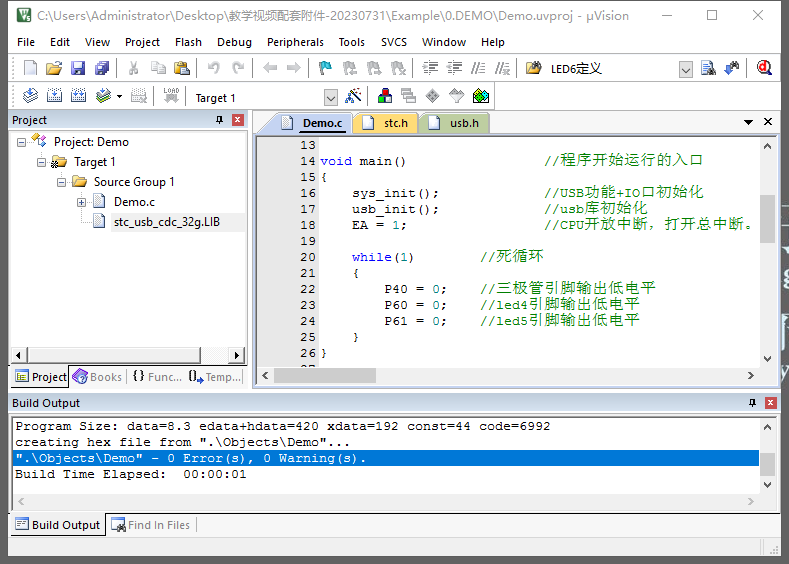

    跟着教程建立了工程，并成功编译了代码。虽然没有立即验证板子，但我们理解了简单的程序。
    硬件连接完成，给出相应的电压即可（引脚输出低电平/高电平）。

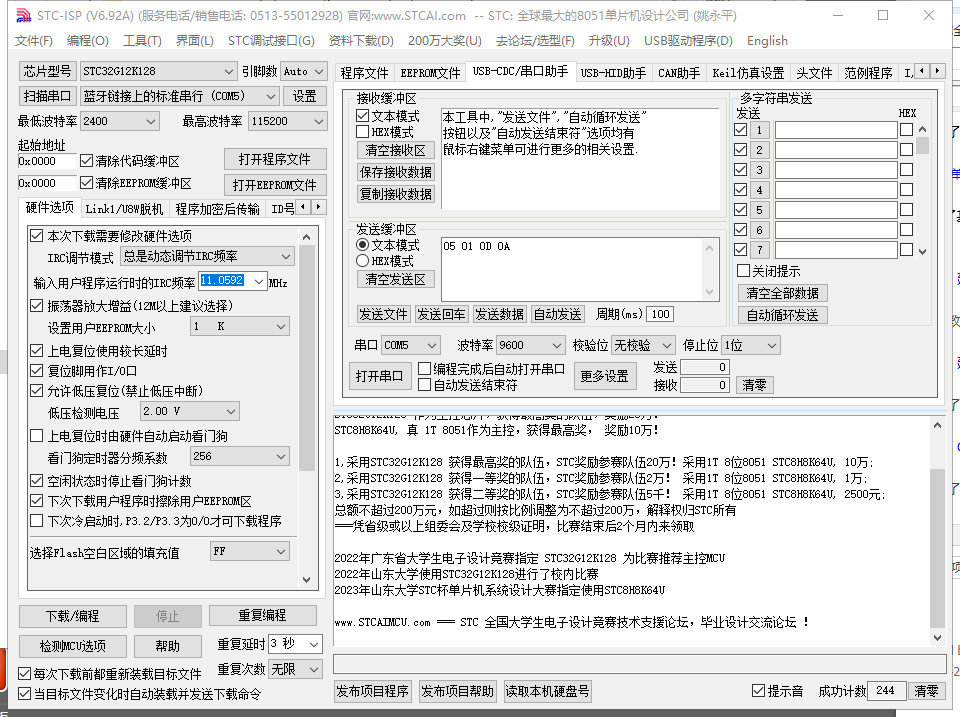

第四集：建立工程点亮第一颗LED下，USB-CDC/虚拟串口，不停电下载，高手必须懂：

    学习了不间断电下载的方法，看了源码，虽说东西不多，但理解还是有点难度。
    资料里面有demo，编译通过，留作后用。

第五集：C语言运算符和进制数入门上：
第五集：C语言运算符和进制数入门下：

    printf("Hello World!");
    学习了经典的“你好世界”例子，这是printf的基本用法。我们复习了进制的概念，包括二进制、十进制和十六进制。
    常用格式化字符（%d：十进制整数，%f：单精度浮点，%x：十六进制整数）
    二进制    八进制     十进制      十六进制
     1111        17           15               F

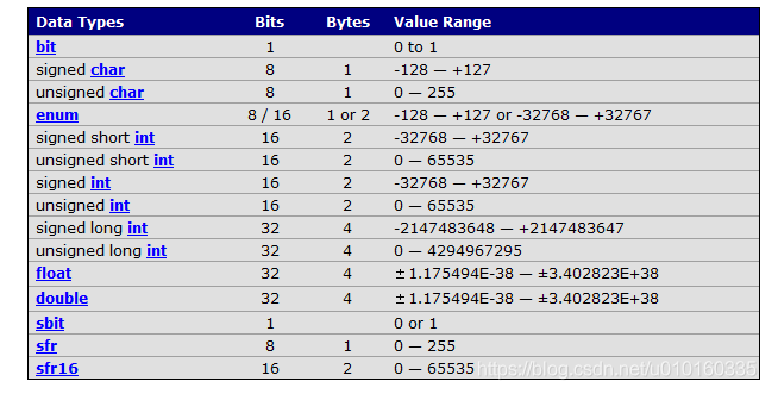

    数据的基本类型：

    在巩固知识的一集中，我们温习了进制、运算符和数据类型。

第六集：LED闪烁和花式点灯上：
第六集：LED闪烁和花式点灯下：

    学习了延迟函数的应用，并考虑创建一个自己的常用函数库，或者直接使用现有的库。
    在模块化编程的概念中，我们学习了如何组织代码，使其更加清晰和可维护。
    代码格式示例(标准的延迟函数，可根据须要定制修改，注意延迟的精度问题)：
    #define MAIN_Fosc      24000000UL
    void delay_ms(u16 ms)
    {
         u16 i;
         do
         {
                i = MAIN_Fosc/6000;
                while(--i);
         }
         while(--ms);
    }

第七集：按键点灯上：
第七集：按键点灯下：

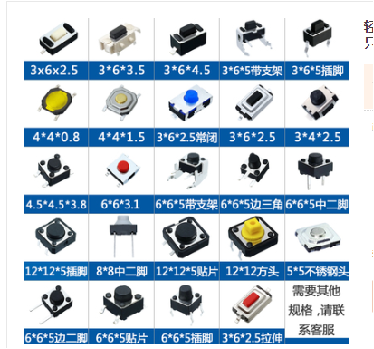

    按键种类：

    虽然按键长得千奇百怪，但是本质就是两个引脚之间的通断。

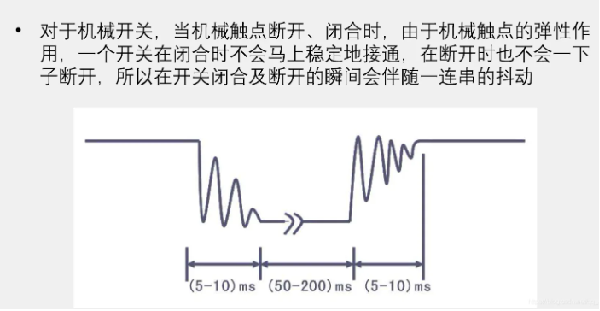

    按键原理及防抖


    深入了解了按键的原理和应用，包括按键消抖的过程。我们了解到可以通过按键实现多种控制，并开始考虑如何将这些技术应用到实际项目中。

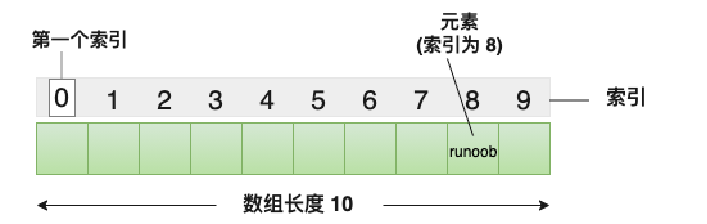

    进一步探索了按键控制的应用，开始引入数组的概念，以便在按键较多时进行编码，方便在其他地方使用。


第八集：蜂鸣器的应用：

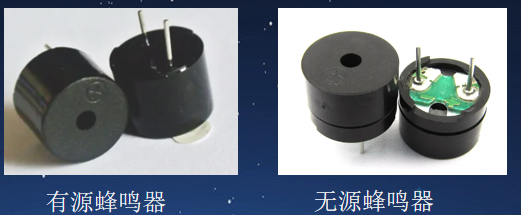

    主要区别：是否有震荡源，还有价格。
    学习了蜂鸣器的使用，包括有源和无源蜂鸣器的区别。我们还通过按键控制实现了电磁炉的基本功能，进一步理解了电气系统的操作过程。

第八集：作业：

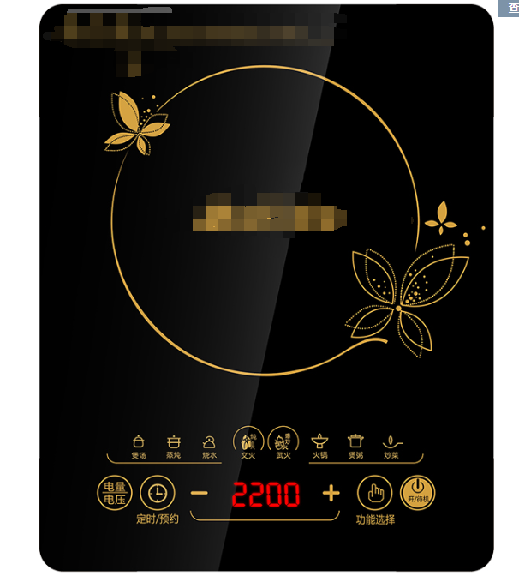

     讲解了电磁炉的例子，通过分块讲解加深了对常用功能的理解。

第九集：数码管的静态使用：

     数码管：实际就是将一些发光二极管封装在一起。
     显示除了数码管，还有液晶屏、异型显示屏等。
     学习了数码管静态显示的使用，利用之前学过的进制、数组、延迟和蜂鸣器等知识。
     静态显示简单理解就是，让他怎么亮就怎么亮很听话的那种。

第十集：数码管的动态显示：

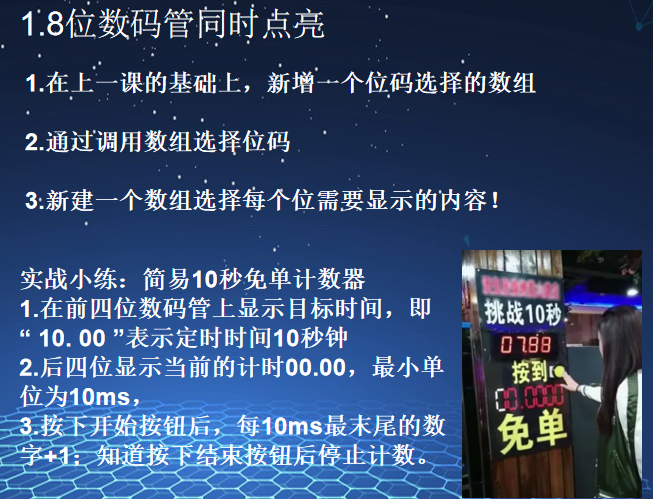

     学习了数码管动态显示的方法，这种技术通过利用人眼的视觉暂留效应，实现了全亮的显示效果，大大扩展了数码管的使用可能性。
     可以自己做个挑战10秒，留个后门，连点3次必中10秒（哈哈哈）。

第十一集：定时器的使用：

     STC32系列单片机内部设置了5个24位定时器/计数器（8位预分频+16位计数）。5个16位定时器T0-T4都具有计数方式和定时方式两种工作方式。
     其核心部件是一个加法计数器，其本质是对脉冲进行计数。
     手册14.2.2 定时器0/1模式寄存器（TMOD）
     符号       地址          B7              B6               B5             B4            B3               B2               B1              B0
     TMOD     89H          T1_GATE     T1_C/T        T1_M1       T1_M0      T0_GATE      T0_C/T        T0_M1        T0_M0
     T0_C/T ：
     0：定时器
     1：计数器

     EA：总中断，ET0：溢出中断允许位，0是禁止T0，1是允许T0。
     学习了定时器/计数器的使用，以及计数器的实际应用。

第十二集：计数器的使用：


     按键模拟波形说明码盘的控制原理；
     16位自动重装模式，定时器1计数器寄存器（TL1，TH1）
     符号       地址          B7              B6               B5             B4            B3               B2               B1              B0
     TL1        8BH
     TH1       8DH
     学习了计数器的使用方法，并举例说明了它在实际项目中的应用。

第十三集：简易多任务处理上：
第十三集：简易多任务处理中：
第十三集：简易多任务处理下：
第十三集：简易多任务处理终：

     总结之前的学习内容（GPIO和IM的用法），然后拨乱反正（让代码看起来更好看，思路更清晰）；
     函数标准化注释模板
     //========================================================================
     // 函数名称:
     // 函数功能:
     // 入口参数: @
     // 函数返回:
     // 当前版本: VER1.0
     // 修改日期: 2023
     //当前作者:
     // 其他备注:
     //========================================================================

     创建程序三步：新建保存、添加到工程、添加引用路径
     函数定义三步：定义、声明、调用

     引入编程模块（LED、KEY、BEEP、TIME），将每个功能分别封装成一个独立文件，注重书写规范和编程思想的建立。

第十四集：矩阵按键：

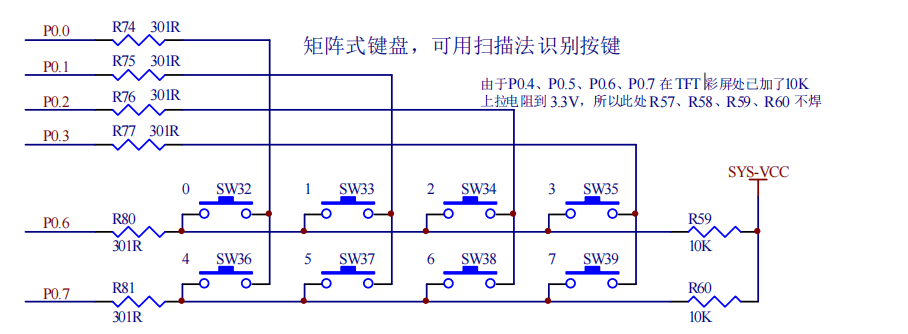

    在按键数量较多时，为了减少I/O口的占用，将按键排列成矩阵排列的形式的按键阵列我们称位矩阵按键。
     优点：省IO口
     缺点：程序复杂
     学习了矩形按键的控制原理，通过定时行列扫描输入信号的方式，有效减少了IO占用的问题。
     STC有64脚STC单片机中，由于IO足够多，对于简单的项目已经足够使用。

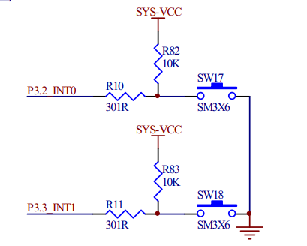

第十五集：外部中断：

     中断系统（中途打断），为了使CPU具有对外界紧急事件的实时处理能力而设置的。
      没有中断的话，系统一直循环执行同样的命令，对于一般重复性场景可能影响不大，但如果常在河边走哪有不湿鞋，
      一旦设备有个故障（即使很小），可能也会要了整条生产线的命。
      打断的因素可以很多，可以通过优先级来管理，爸爸妈妈外公外婆同时要你拿东西，你会怎么选?请排序。。。

      STC-ISP越来越贴心了，提供了的功能越来越好用了。

第十六集：IO中断：

      普通I/O口均可中断，不是传统外部中断，支持4种中断模式（下降沿中断、上升中断、低电平中断、高电平中断），每个I/O可独立设置中断模式。
      STC32GK28-Beta的普通I/O下降沿中断段和上升沿中断暂时不要使用（可以直接跳过这个Beta的芯片或者直接用高低电平中断）。
      端口的配置模式：PnIM1.x 和 PnIM0.x  【Pn.x中断模式】          端口中断使能PnINTE.x：0关闭 1使能
                                    0               0            下降沿中断
                                   0               1            上升沿中断
                                    1               0            低电平中断
                                    1               1            高电平中断
       P2口的低电平中断：
       P2IM0 = 0x00;         //低电平中断设置
       P2IM1 = 0xFF;
       P2INTE = 0xFF;       //使能P2口中断（进入时先清空  P2INTE = 0x00;）
       EA = 1；                 //打开总中断

       中断口大于31的处理：
       热心网友提供的软件：拓展Keil的C代码中断号（支持0~254）
       或者跳转到未使用的中断号（类似嫁接）

       数码管和中断的优先级：解决了数码管显示问题（定时器优先级高于按键按下中断）
       实战：密码锁（获取想要的基础数据信息（用户到底按下了哪个按键），然后加入逻辑判断，一个小程序成型了）；

第十七集：模数转换器ADC上：
第十七集：模数转换器ADC下：

      模数转换器就是A/D转换器（将模拟信号转变为数字信号的电子元件）。
      使用ADC功能时有Vref引脚的单片机千万千万千万不能悬空，必须接外部参考电压源或者VCC！！！
      ADC相关寄存器：
      ADC_CONTR(控制寄存器)：ADC_POWER（电源控制位）、ADC_START（启动控制位）、DC_FLAG(转换结束标志位，必须手动清零)
      15个引脚可以用ADC功能。
      ADCCFG(配置寄存器) ：RESFMT（ADC转换格式控制为，0：左对齐 1：右对齐）、SPEED（ADC时钟，简易慢点）。
      ADCTIM(时序控制寄存器)：注意SMPDUTY 一定不能小于01010B。

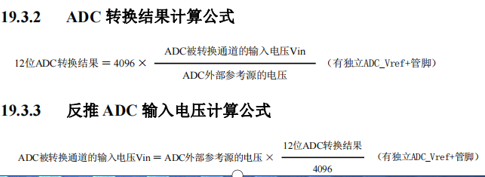

      ADC转换结果和反推公式

      基准电压源（更高精度的ADC，独立的外部电压源，经典电路TL431）
      初始化过程：
      设置源（采集所用的引脚）---》设置时序---》配置对齐方式---》开启电源控制位
      查询法：
      启动AD转换---》2个命令延迟---》查询ADC完成标志位（用完清除）---》读取ADC结果
      中断法：
      设置ADC（检测引脚、内部时序、时钟）---》使能ADC---》打开ADC中断（和总中断）---》启动AD转换
      进入中断后（清除完成标志位）---》读取ADC结果---》继续

      ADC的15通道有个不随芯片工作电压改变影响的稳定内部信号源（约1.19V），用作反推外部电压。

      到这里，内容都能听懂，但脑袋里的？？？越来越多，准备放慢节奏，慢慢看几遍。

第十八集：ADC采集电源电压和ADC按键上：
第十八集：ADC采集电源电压和ADC按键中：
第十八集：ADC采集电源电压和ADC按键下：


      反推：基准电源电压（ADC15通道的固定输入信号源1.19V），如何提高测量精度？
      按钮复用，12位ADC按键检测（16个按键一个IO搞定），最多可以采集多少个按键呢？
      再多的按键采集应该可以实现，但是间距太小估计准确性会堪忧（不知道理解的对不对呢）？
      实战，移动到最右端数码管后，再移动全亮？程序需要继续修改......

第十九集：NTC温度采集：

      NTC(Negative Temperature Coefficient)：可以随着温度上升电阻呈现指数关系减小、具有负温度系数的热敏电阻现象和材料。
      原理：半导体特性，温度和电阻建立联系（成一定比例划分对应的表格）。
      NTC温度计原理很简单（做成体温枪怎么样呢，用NTC直接接触式测量，采集1分钟取有效数据）。

第十九集：串口通信上：
第十九集：串口通信下：

      NTC


第二十一集：串口应用上：
第二十一集：串口应用下：

      NTC







行知***

打卡第九集。

xus***

已看完第六集上。冲哥讲解delay与while do的用法。晕乎！{:4_174:

清风***

xus*** 发表于 2023-8-21 22:49
已看完第六集上。冲哥讲解delay与while do的用法。晕乎！{:4_174:

加油

HL_DP***

重新编辑过提示要审核，帖子怎么丢了

xus***

已看完第六集下。看来我还得先熟悉下C语言的命令语句。

清风***

HL_DP*** 发表于 2023-8-22 10:22
重新编辑过提示要审核，帖子怎么丢了

审核中，稍等

tan***

大学生分在校生与毕业生，其实研究生和在科研沾边的工作社会自然人，也是大学生，也包括老师，各个领域的人，只要是能够用起STC32或STC单片机的都有机会，不管是不是大学生，也不管是不是在校，只要能对stc有益的、有技术推进作用的、贡献的，并且被STC官方承认的人，就要资格领走1000~20万不等奖金。不要只盯着在校大学生，他们虽然有活力，但基础不牢，考虑问题不全，设计的产品简单而单调，当然创意永远是第一位，培养创意人才至关重要，对在校大学生资源倾斜在所难免

sany***

第16集： IO中断
变通IO口均可中断，不是传统外部中断。STC32G系列支持所有的IO中断，且支持4种中断模式：下降沿、上升沿、低电平、高电平中断，每组IO口都有独立的中断入口地址，且每个IO可独立设置中断模式。

sany***

第17集：ADC  模数转换
STC32G系列单片机内部集成了一个12位高速A/D转换器。ADC的时钟频率为系统频率2分频再经用户设置的分频数进行再次分频。
ADC转换结果的数据格式有两种：左对齐和右对齐。
ADC的第15通道是专门测量内部1.19V参考信号源的通道。参考信号源出厂时校准为1.19V，大约有1%的误差。
如将ADC_VREF+短接到MCU-VCC，就可以反推MCU-VCC的电压。
如芯片有ADC的外部参考电源管脚ADC_VREF+，则一定不能浮空，必须接外部参考电源或者直接连到VCC。



ADC控制寄存器ADC_CONTR

ADC_POWER：ADC电源控制位，0：关闭ADC电源，1：打开ADC电源，建议进入空闲模式和掉电模式前将ADC电源关闭，以降低功耗。
                        特别注意：1、给MCU的内部ADC模块电源打开后，需等待约1ms，等MCU内部的ADC电源稳定后再让ADC工作。
                        2、适当加长对外部信号的采样时间，就是对ADC内部采样保持电容的充电或放电时间，时间够，内部才能和外部电势相等。
ADC_START：ADC转换控制位。写入1开始ADC转换，转换完成后硬件自动将此位清零。
                    0：无影响，即使ADC已开始转换工作，写0也不会停止AD转换。1：开始转换，转换完成后硬件自动将此位清零。
ADC_FLAG：转换结束标志位。当ADC完成一次转换后，硬件会自动将此位置1，并向CPU发出中断请求。此标志必须软件清零。
ADC_EPWMT：使能PWM实时触发ADC功能。
ADC_CHS[3,0]:ADC模拟通道选择位，被选择为ADC输入通道的IO口，必须设置PxM0/PxM1寄存器将IO口模式设置为高阻输入模式，另外，
                        如果MCU进入掉电模式/时钟停振模式后，仍需要使能ADC通道。则需要设置PxIE寄存器关闭数字输入通道。以防止外部模拟
                        输入信号忽高忽低面产生额外的功耗。

ADC配置寄存器ADCCFG
RESFMT：ADC转换结果格式控制位，0：结果左对齐，ADC_RES保存结果的高8位，ADC_RESL保存结果的低4位。
                                                     1：结果右对齐，ADC_RES保存结果的高4位，ADC_RESL保存结果的低8位。
SPEED[3:0]:设置ADC时钟。FADC=SYSclk/2/(SPEED+1)

ADC时序控制寄存器
