STC8H单片机ADC_Vref+

98057*** · 发表于 2023-7-23 11:16:59

梁*** 发表于 2023-7-20 11:50
ADC_Vref+取值在2.0V~VCC之间，就是说，最低2.0V，最高等于电源电压。

ADC_Vref+取多少V为合适？

梁*** · 发表于 2023-7-23 13:50:21

98057*** 发表于 2023-7-23 11:16
ADC_Vref+取多少V为合适？

ADC_Vref+取值在2.0V~VCC之间，就是说，最低2.0V，最高等于电源电压。
比如用一个TL431就不错，2.5V。

134304*** · 发表于 2023-8-7 23:03:16

如果没有用到单片机ADC功能 ADC VREF 是否可以悬空。因为我一直是悬空用的，有什么隐患？

神*** · 发表于 2023-8-8 07:32:42

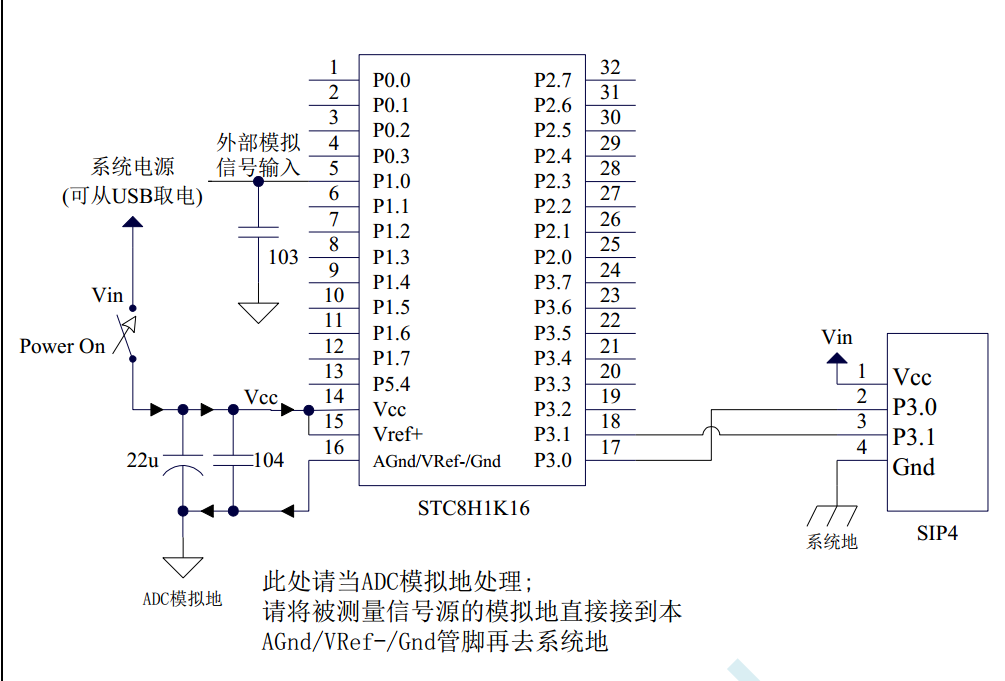

内部建议ADC不用，则 ADC_VREF+ 短接到 MCU_VCC, 否则可能增加漏电

梁*** · 发表于 2023-8-8 09:11:38

98057*** 发表于 2023-7-23 11:14
那实际还是有干扰

微观上说，干扰永远存在。但在实际系统中，我们只需要做到干扰不影响性能即可。
比如说，ADC分辨率为1mV，如果干扰小于1mV，则就不会影响性能。
一点接地，就是为了各自的地噪声被限制在局部，往往数字噪声远比模拟噪声大，但一点接地，则数字噪声就到不了模拟电路（除非传导干扰）。

ghn*** · 发表于 2023-9-19 16:23:38

梁*** 发表于 2023-7-20 11:50
ADC_Vref+取值在2.0V~VCC之间，就是说，最低2.0V，最高等于电源电压。

须满足 2.4V <= ADC_VREF+ <=【ADC_AVCC = MCU_VCC】?
我ADC_VREF用1.24V行不行？

ghn*** · 发表于 2023-9-19 16:30:24

梁*** 发表于 2023-7-20 11:50
ADC_Vref+取值在2.0V~VCC之间，就是说，最低2.0V，最高等于电源电压。

须满足 2.4V <= ADC_VREF+ <=【ADC_AVCC = MCU_VCC】?
我ADC_VREF用1.24V行不行？

梁*** · 发表于 2023-9-19 16:59:22

ghn*** 发表于 2023-9-19 16:30
须满足 2.4V

1.24V >=2.4V吗？

ghn*** · 发表于 2023-9-19 17:08:50

梁*** 发表于 2023-9-19 16:59
1.24V >=2.4V吗？

这我知道，问题是我用VREF=1.24V，测的并没有什么问题

梁*** · 发表于 2023-9-20 22:51:44

本帖最后由梁工于 2023-9-20 22:57 编辑

ghn*** 发表于 2023-9-19 17:08
这我知道，问题是我用VREF=1.24V，测的并没有什么问题

1.24V做基准。再两端的线性不能保证，误差会大一些。比如读数0~100，4000~4095，线性可能会变差一些，基准在2.0V以上则能保证12位读数的误差都在1LSB之内。
