STC8H单片机ADC_Vref+

98057***

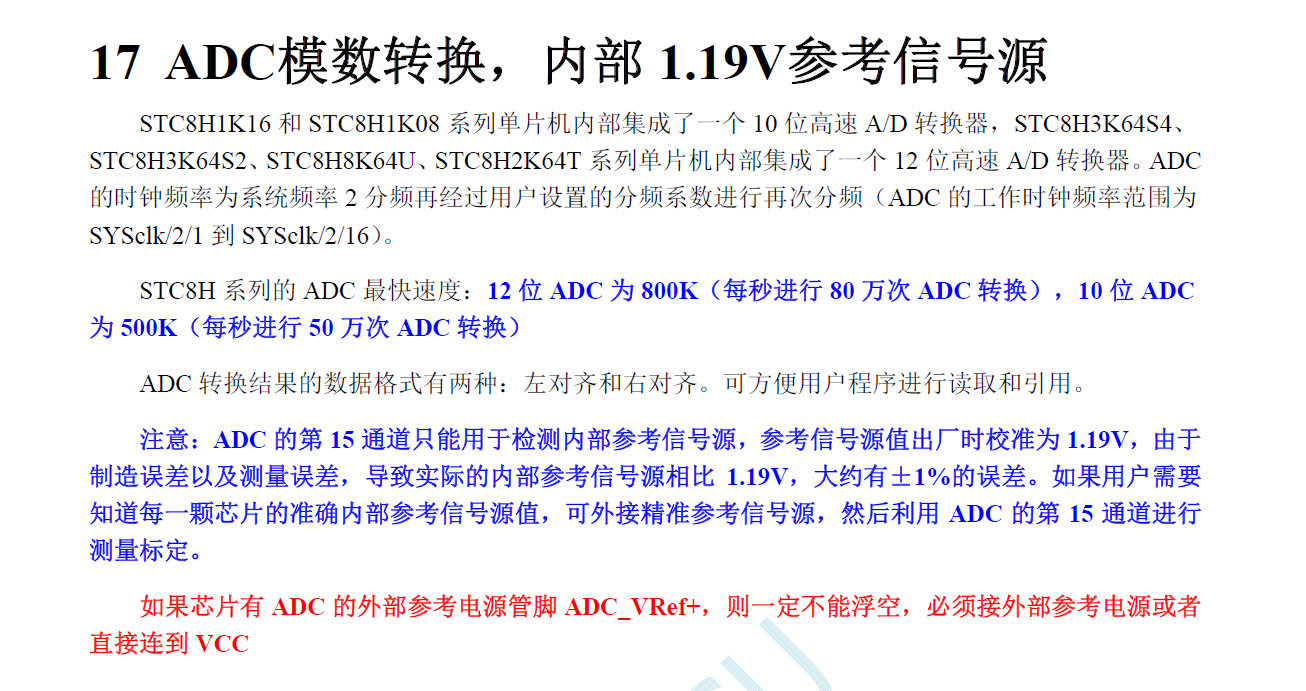

各位大佬，小弟反复学习STC8H技术手册的第17章节《ADC模数转换》，技术手册里面没有详细介绍ADC_Vref+，小弟一直没搞懂ADC_Vref+（ADC电源参考引脚）有什么作用？ADC转换时需要它来做什么使用？它在ADC转换过程中起到什么作用？哪位老师解答一下，谢谢！

梁***

ADC_Vref+是ADC参考电压输入端，这是给ADC参考电压的。
来个类比：你要测量一个长度，就得有一个尺子，比如一条米尺，最小刻度为mm，要测某物体长度，就用这条米尺去测量，比如测量出来是345mm，如果有一位估计值，则是345.6mm。这条米尺就是基准，最长可以测量1米的长度。
对于ADC，ADC_Vref+就是基准，只能测量0~ADC_Vref+之内的电压，拿这个基准电压去量度输入电压，比如ADC_Vref+用4.096V，测量某个电压为3.456V，过采样可以测到3.4567V。

不知道这样解释，是否明白？

98057***

梁*** 发表于 2023-7-19 17:01
ADC_Vref+是ADC参考电压输入端，这是给ADC参考电压的。
来个类比：你要测量一个长度，就得有一个尺子，比如 ...

梁老师，您好！我比之前明白一些了，但是还是有些疑问：ADC_Vref+基准电压怎么取值定义的呢？有没有什么依据的？还是随便给电压ADC_Vref+，谢谢！

梁***

98057*** 发表于 2023-7-19 20:00
梁老师，您好！我比之前明白一些了，但是还是有些疑问：ADC_Vref+基准电压怎么取值定义的呢？有没有什么 ...

ADC_Vref+取值在2.0V~VCC之间，就是说，最低2.0V，最高等于电源电压。

98057***

梁*** 发表于 2023-7-20 11:50
ADC_Vref+取值在2.0V~VCC之间，就是说，最低2.0V，最高等于电源电压。

您说“最高等于电源电压”,电源电压是不是指MCU的电压？

梁***

98057*** 发表于 2023-7-22 19:10
您说“最高等于电源电压”,电源电压是不是指MCU的电压？

是的

神***

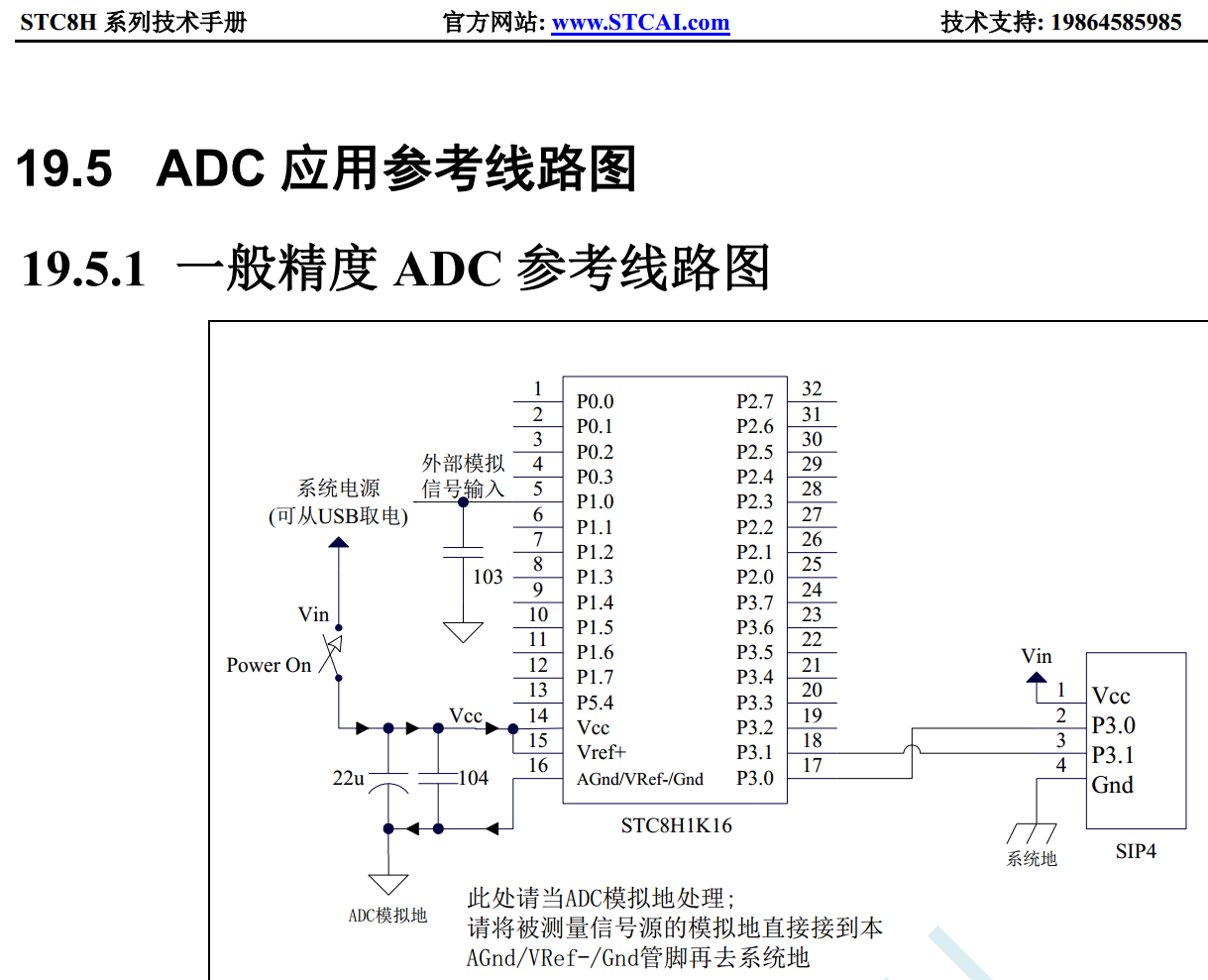

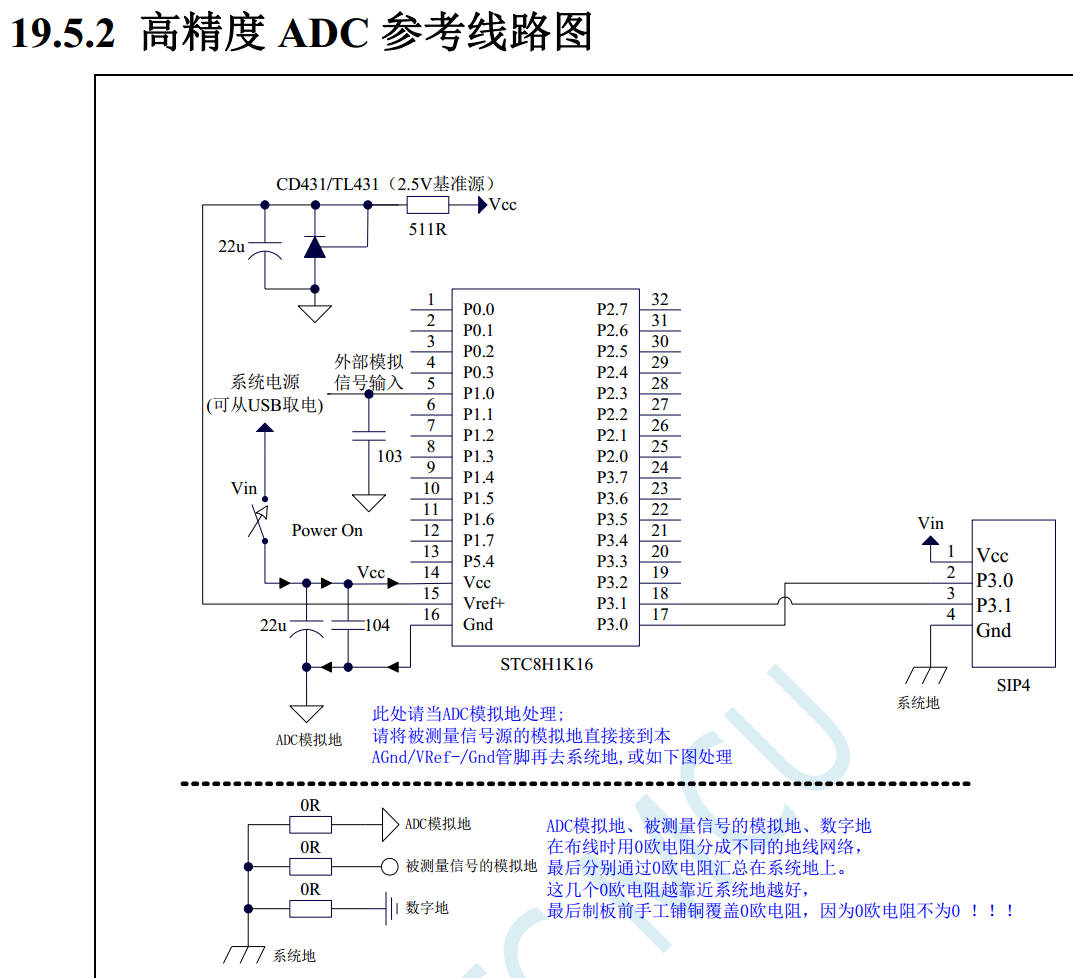

如下图这样用：







2.4V=< VRef+ <= VCC

98057***

神*** 发表于 2023-7-22 19:55
如下图这样用：

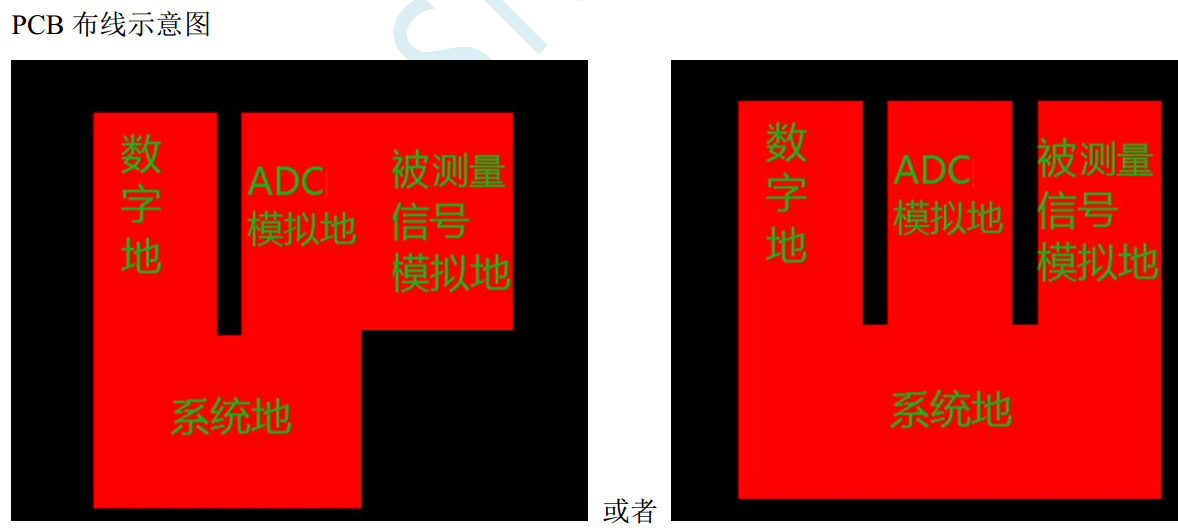

数字地和模拟地分别去到系统地见面交汇，请问在系统地里面数字地就不会干扰模拟电路了吗？为什么

神***

系统地假定为理想的0V, 只是假定

98057***

神*** 发表于 2023-7-23 07:52
系统地假定为理想的0V, 只是假定

那实际还是有干扰
