实际精度13位, 真12位ADC过采样到16位分辨率,完整方案

梁***

NT*** 发表于 2023-12-23 12:49
还需要改电路吗？ 不改，屠龙刀板载NTC 可以过采样 13位吗？

最好按要求增加三角波，否则可能效果不好。

咫尺***

学习了

qepu***

我的adc采样是用lm358放大，市电供电，可以出现0.1mv精度。后来改了op07c单电源供电都是采样600次求平均值。adc直接采集没有加电容。之前精度到了0.05mv之内。现在只能维持在0.2mv左右。请教怎么增加精度。

梁***

qepu*** 发表于 2024-3-29 15:55
我的adc采样是用lm358放大，市电供电，可以出现0.1mv精度。后来改了op07c单电源供电都是采样600次求平均值 ...

首先，运放接RC再到ADC输入，运放输出 串联 1K电阻 到ADC输入，ADC输入对GND接1nF~100nF电容。不接RC可能会导致误差、干扰、抖动。

另外，你说的精度是在什么条件下的？你的描述我看不明白。

精度的表达：
1、百分比。比如，测量0~100V，精度0.1%。
2、电压值。比如，测量0~40.95V，分辨率0.01V，精度5mV。

你按上面的格式，选一个重新描述一下。

qepu***

梁工 发表于 2024-3-29 16:34
首先，运放接RC再到ADC输入，运放输出 串联 1K电阻 到ADC输入，ADC输入对GND接1nF~100nF电容。不接RC可能 ...

首先，运放接RC(一般我用差分输入并0.1uf非常有用)再到ADC(估计你说的这里是运放的)输入，运放输出 串联 1K电阻 到ADC输入，ADC输入对GND接1nF~100nF电容(下次试试效果)。不接RC可能会导致误差、干扰、抖动。(如果只是运放的输出接1k并0.1uf电容直接去运放可以理解。)

另外，你说的精度是在什么条件下的？你的描述我看不明白。

精度的表达：
1、百分比。比如，测量0~2.5V，精度0.1%。
2、电压值。比如，测量0~2.5V，分辨率0.001mv，精度感觉有时候做到了0.1mv以内的波动了。有时候又不稳定。vref很稳定精度到0.001mv波动虽然每次上电并不同431

梁***

qepu*** 发表于 2024-4-1 21:55
首先，运放接RC(一般我用差分输入并0.1uf非常有用)再到ADC(估计你说的这里是运放的)输入，运放输出 串联  ...

"再到ADC(估计你说的这里是运放的)输入"，我指的运放输出，不是输入，输入部分要根据你的信号设计合适的输入电路。

精度是在什么条件下的？ 精度的计算都是通用的。
1、百分比。比如，满量程40V，分辨率0.01V，当测量准确的40.000V时（比如误差小于0.05%的基准电压），测量值为40.04V，则误差 = （40.04-40.000）/40.000 *100% = 0.1%

2、电压值。比如，，满量程40V，分辨率0.01V，当测量准确的40.000V时（比如误差小于0.05%的基准电压），测量值为40.04V，则误差 =  40.04-40.000 = 0.04V，我就可以说，测量40V时误差0.04V。

误差都是相对值，一般用百分比表示比较通用。通常数字测量仪表误差表示为 n% +- mLSB，比如下面的电压误差 0.5%+2，即误差0.5%+2个字。
下面是好多年前买的数字万用表FLUKE F117C（当年好像要1500+），其误差表述如下：

及时***

梁*** 发表于 2023-7-17 11:42
可以。
PT100或PT1000有2线、3线、4线的。
2线的最便宜，但由于受引线的影响，精度不高，跟普通的NTC测温电 ...

梁工，您好！
感谢您的指导！想和您请教个问题！
我用multisim14仿真的您第一个电路，我对输出的计算值有点疑惑，如图一。
假设我此时测的PT100电压是80欧，线电阻是1欧，为什么最终的输出值是87.1mV。



如图二，按照差分放大电路的计算公式，结合您给出的原理图，公式中的R4就相当于无穷大，公式进一步推导，就是Vout=2V2-V1=2*81.1-82.1=80.1mV
所以为啥仿真出来的是87.1mV呢？

梁***

及时*** 发表于 2024-4-16 12:24
梁工，您好！
感谢您的指导！想和您请教个问题！
我用multisim14仿真的您第一个电路，我对输出的计算值有 ...

如果你用的是理想运放，则输出就是80mV。而使用LM358，还是单电源供电，则其输入失调电压比较大，达到几个mV，所以输出会出现偏差。你用更精密的运放，比如OP07，用双电源供电（+-5V~+-12V），试试。
另外，电路并不是差分输入电路，所以不能用图二来解释。电路是将引线的电压降消除，即A点电压是PT100电压加下面的引线电压，而V点电压比A点电压高一个引线电压，所以用A做参考，将V-A的电压反相加入到输出，则将下面的引线电压消除。

及时***

梁*** 发表于 2024-4-16 13:15
如果你用的是理想运放，则输出就是80mV。而使用LM358，还是单电源供电，则其输入失调电压比较大，达到几个 ...

梁工，按照您说的，我换了一款运放OP09AY，试了一下，仿真的效果确实很好！如图B

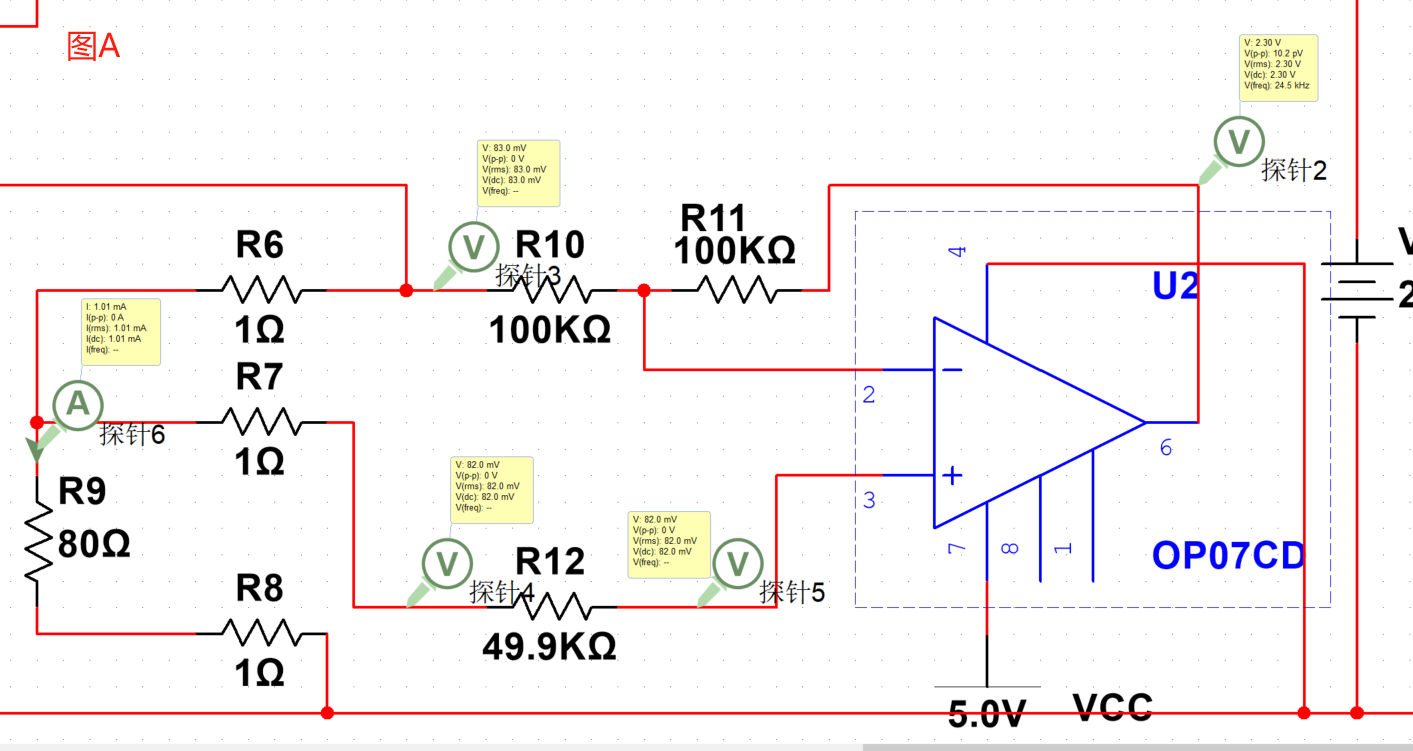

但我不明白，为什么换成OP07CD数据就不对呢？是我哪里用错了么，即便我不加1脚和8脚的之间的可变电阻，也不应该数据差这么多吧。如图A。
还请您百忙之中给指点下，谢谢！

梁***

及时*** 发表于 2024-4-16 15:57
梁工，按照您说的，我换了一款运放OP09AY，试了一下，仿真的效果确实很好！如图B

但我不明白，为什么换 ...

OP07要使用双电源，+-5V ~ +-12V。
