实际精度13位, 真12位ADC过采样到16位分辨率,完整方案

梁***

STCAI MCU 内置的真12位ADC过采样到16位ADC分辨率的完整方案
8H8K64U的    12位ADC过采样到16位ADC分辨率的完整方案
32G12K128的12位ADC过采样到16位ADC实战如下
开天斧-8H8K64U, 内置真12位ADC，实际精度是13位的，
过采样得到 13位/14位/15位/16位ADC的 分辨率，读数稳定
LQFP64/48/32, QFN64/48/32, TSSOP20

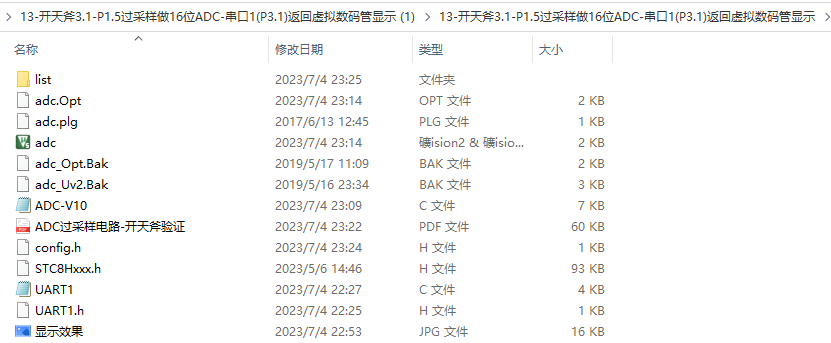

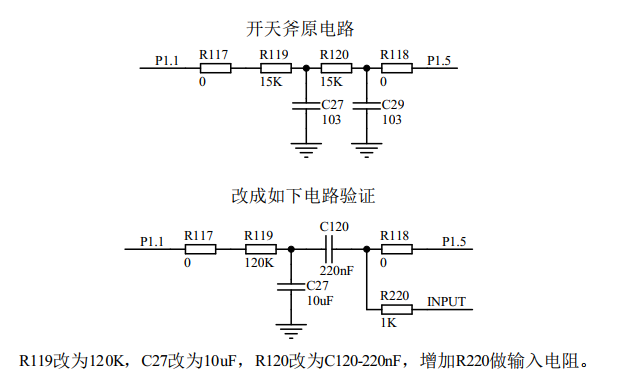

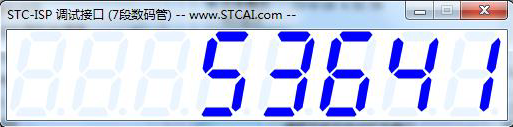

13-开天斧3.1-P1.5过采样做16位ADC-串口1(P3.1)返回虚拟数码管显示.zip (181.57 KB, 下载次数: 699)

2023-7-4 23:30 上传

点击文件名下载附件

过采样14bit ADC测试数据图表.xls (1.6 MB, 下载次数: 344)

2023-7-12 16:34 上传

点击文件名下载附件

过采样16bit ADC测试数据图表.xls (4.4 MB, 下载次数: 438)

2023-7-12 16:34 上传

点击文件名下载附件

过采样13bit ADC测试数据图表.xls (830 KB, 下载次数: 302)

2023-7-12 16:35 上传

点击文件名下载附件

过采样15bit ADC测试数据图表.xls (2.4 MB, 下载次数: 313)

2023-7-12 16:35 上传

点击文件名下载附件

神***

STC8H8K64U的12位ADC过采样到16位ADC
STC32G12K128的12位ADC过采样到16位ADC实战程序如下

神***

2023/7/18, 周二下午，14: 00 ~ 17：00 ，腾讯会议号：882-661-559
STC32位8051开源【频谱分析仪 | 示波器】宣讲会筹备中：
====上面的会建议2年以上MCU经验参加，竞赛的学生也可，会介绍12位ADC过采样到16位======
2023/7/10, 周一下午，14: 00 ~ 17：00；腾讯会议号：882-661-559
STC32位8051库函数0基础应用实战宣讲会：
跟【32位8051专家，乘风飞扬】一起库函数开发32位8051
一、库函数开发，还是点灯大师，I/O 实战，兼容8051
二、库函数开发，外部中断实战，INT0/INT1/INT2/INT3/INT4, 兼容传统STC8051
                           普通I/O都支持的外部中断
三、库函数开发，24位定时器实战，T0/T1/T2/T3/T4, 兼容传统STC8051的16位/8位模式
四、库函数开发，串行口UART实战，波特率=系统时钟/4/[65536-重装数], 也可兼容传统8051
五、库函数开发，真12位ADC实战 ！
                           分辨率还可以过采样到14位 ！16位 ？===梁工主讲
六、简单的 任务调度系统，没 FreeRTOS 那么复杂，如时间允许会简单介绍 FreeRTOS
七、库函数开发，SPI / I2C     如时间允许会简单介绍
八、USB, CAN, Lin 的再回顾，如时间允许
本活动技术支持网站
www.STCAIMCU.com，  STC全球32位8051爱好者技术互助交流社区论坛，技术交流，视频学习 ！
www.STCAI.com,           STC全新官方网站，下载资料 ！
全国大学生智能车竞赛，大学生电子设计竞赛，STC32位8051，最快1T 8051选型,  全部【免费+包邮送】
拨冗参加 STC 32位8051 技术研讨会的 学校 / 老师,  研发人员 / 学生   都可以【免费+包邮送】 ：
实验室  / 实验箱 / 核心功能实验板 / MCU 全部【免费+包邮】送
点击链接入会，或添加至会议列表：https://meeting.tencent.com/dm/rQlsLFAHXlzm
#腾讯会议：882-661-559       复制该信息，打开手机腾讯会议即可参与

国学***

牛牛牛

社区***

对单片机 的电源有什么要求 吗？

神***

看STC8H/STC32G的数据手册，ADC应用线路图，或者开天斧的线路图

NJL***

感谢梁工的方案，现在进口高精度ADC不太好买正好满足需要!

stc32通***

请教一下大家，stc32使用简单的adc采集，可以正常使用，但配合电机和舵机程序，放入中断中，就被莫名的拉高到vcc，直接导致通道不能正常使用，不知道是芯片本身的问题还是程序问题

梁***

stc32通*** 发表于 2023-7-7 10:26
请教一下大家，stc32使用简单的adc采集，可以正常使用，但配合电机和舵机程序，放入中断中，就被莫名的拉高 ...

肯定不是芯片本身的问题，是你的应用问题（程序或硬件）。
我们做过好多同时使用PWM、ADC的复杂应用，比如三相直流无刷电机（有感、无感）驱动、四轴飞行器飞控、PED温控等等，非常好，没有任何问题。
请详细检查程序和电路。

梁***

社区*** 发表于 2023-7-5 14:02
对单片机 的电源有什么要求 吗？

普遍规律：有高分辨率ADC的场合（或者低噪声、超低噪声模拟电路），电源纹波越小越好，一般小于10mV为好。参考电压要稳定，纹波尽量小（小于0.1mV）。
ADC按固定的触发频率转换，转换时间是工频周期20ms（中国）的整数倍，则可以消除50Hz市电的干扰。
2.5V基准时：
12位ADC分辨率0.61mV，
13位ADC分辨率0.305mV，
14位ADC分辨率0.152mV，
15位ADC分辨率0.076mV，
16位ADC分辨率0.038mV，
电路噪声、电源噪声大部分都在1mV以上，所以对ADC数据处理很关键。
