实际精度13位, 真12位ADC过采样到16位分辨率,完整方案

神***

2023/7/18宣讲会,  周二下午，14: 00 ~ 17：00 ，腾讯会议号：885-5858-2739
精度13位，STC真12位ADC过采样到16位分辨率，宣讲会筹备中
STC32位8051开源【示波器 | 频谱分析仪】宣讲会筹备中

2023/7/19宣讲会,  周三下午，14: 00 ~ 16：00 ，60个学时，腾讯会议号：885-5858-2739
《STC最新8051单片机原理及应用》，全球直播教学活动正式开始
==基于自带硬件USB仿真的STC8H8K64U实验箱V9.6，中英双语答疑
==山东大学，陈桂友教授亲自主讲，STC创始人主持授课，正统权威
========================================
2023/7/18,  研讨会，入场等待花絮，乘风飞扬：
1，12位ADC, 汇编语言程序设计
2，12位ADC, C语言程序设计
3，12位ADC, 基于库函数的程序设计，对寄存器彻底掌握的要求降低了
4，DMA 支持的 12位ADC，DMA支持的4组独立串口
2023/7/18,  研讨会，主题结束后思考题花絮，8051的明天会更好，姚工：
STC32位8051的未来：32位8051 + 强大的数学协处理器 + 强大的DSP
一，8051的未来 是他弟弟 32位8051
       STC32位8051有超级强大的：
       ===硬件 三角函数/反三角函数 数学协处理器
       ===硬件 单精度浮点 数学协处理器
二，STC32位8051的未来：32位8051 + 强大的数学协处理器 + 强大的DSP
       将挂羊头卖狗肉进行到底 ！
       卖的是【数学协处理器+强大的DSP】，白送32位8051
       卖的是  2组CAN，还是白送32位8051
       卖的是  USB，还是白送32位8051
       卖的是  真12位ADC, 实际精度13位，过采样到16位分辨率，送32位8051
三，如何从8051到32位8051

本活动技术支持网站
www.STCAIMCU.com，  STC全球32位8051爱好者技术互助交流社区论坛，技术交流，视频学习 ！
www.STCAI.com,           STC全新官方网站，下载资料 ！
全国大学生智能车竞赛，大学生电子设计竞赛，STC32位8051，最快1T 8051选型,  全部【免费+包邮送】
拨冗参加 STC 32位8051 技术研讨会的 学校 / 老师,  研发人员 / 学生   都可以【免费+包邮送】 ：
实验室  / 实验箱 / 核心功能实验板 / MCU 全部【免费+包邮】送
点击专属链接入会，或添加至会议列表：https://meeting.tencent.com/dw/mCOvYiu7de4i
#腾讯会议号：885-5858-2739       复制该信息，打开手机腾讯会议即可参与


【新提醒】2023/7/18 宣讲会，12位ADC过采样到16位，STC开源【频谱分析仪 | 示波器】 - 《单片机原理及应用》教学改革及实践研讨会，实战技术交流会，会务通知 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

lly***

梁*** 发表于 2023-7-12 16:43
普遍规律：有高分辨率ADC的场合（或者低噪声、超低噪声模拟电路），电源纹波越小越好，一般小于10mV为好 ...

梁工 ，我看咱们的温度采样都是两线的，而市面上很多高精度的PT00等都是三线或者四线的，能不能针对这类的ADC做个讲解?

梁***

lly*** 发表于 2023-7-16 07:56
梁工 ，我看咱们的温度采样都是两线的，而市面上很多高精度的PT00等都是三线或者四线的，能不能针对这类 ...

可以。
PT100或PT1000有2线、3线、4线的。
2线的最便宜，但由于受引线的影响，精度不高，跟普通的NTC测温电路一样使用，引线尽量粗短。
3线的价格居中，但要抵消引线的影响，常见有2种方法：
    1、纯硬件处理，用运放来抵消，见下图。运放A1、A2提供精密恒流源给PT100激励电流，
         运放A3将引线Rw1上的压降反相后叠加到输出，则抵消了Rw3的压降，Rw2无电流。

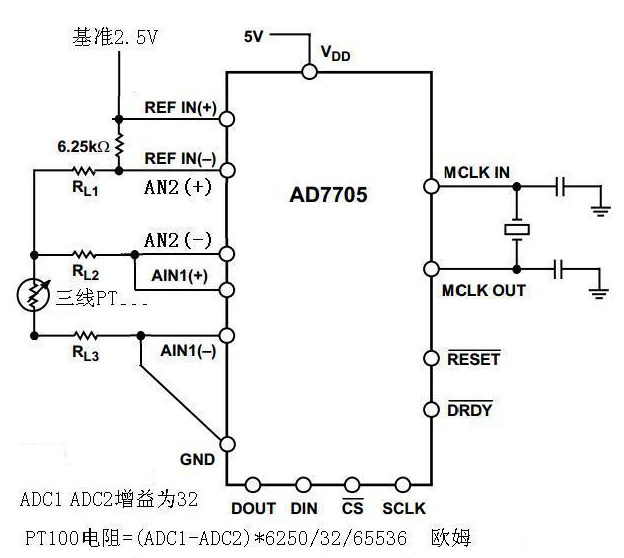

      2、差分ADC处理，要求ADC的参考电压REF和输入端均为差分的，见下图。ADC2读到的是引线RL1的压降，
           ADC1读到的是PT100与RL3的压降之和，减去ADC2读数即可抵消引线影响。

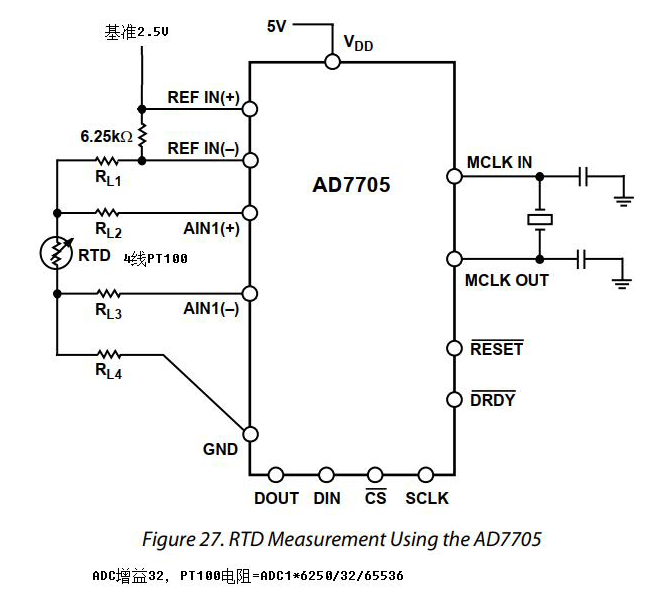

3、4线的PT100或PT1000，这个价格最贵，但是电路最简单方便，直接ADC即可，见下图：

lly***

梁*** 发表于 2023-7-17 11:42
可以。
PT100或PT1000有2线、3线、4线的。
2线的最便宜，但由于受引线的影响，精度不高，跟普通的NTC测温 ...

感谢版主技术支持，打破了我的使用思维瓶颈，非常实用的电路

qepu***

梁*** 发表于 2023-7-17 11:42
可以。
PT100或PT1000有2线、3线、4线的。
2线的最便宜，但由于受引线的影响，精度不高，跟普通的NTC测温电 ...

研究一快两年了，刚要做出用3线的电桥法测三线PT100 看到这个还是看不懂。试验起来还很麻烦！希望高手可以给更多少指导。工业中最常用也是只用一种那就是三线制！！！

qepu***

梁*** 发表于 2023-7-17 11:42
可以。
PT100或PT1000有2线、3线、4线的。
2线的最便宜，但由于受引线的影响，精度不高，跟普通的NTC测温电 ...

研究一快两年了，刚要做出用3线的电桥法测三线PT100 看到这个还是看不懂。试验起来还很麻烦！希望高手可以给更多少指导。工业中最常用也是只用一种那就是三线制！！！

梁***

qepu*** 发表于 2023-7-19 19:31
研究一快两年了，刚要做出用3线的电桥法测三线PT100 看到这个还是看不懂。试验起来还很麻烦！希望高手可 ...

我贴的电路还看不明白吗？哪里不明白？

神***

BG5***

梁工你好
在AD检测时经常碰到信号的电压最大只有1V或更低 这时候AD的基准2.5V就有点高了 我是否可以将基准电压降到1V来实现 还有这个基准电压最低能降到多少 哪个范围AD的精度是最高的

BG5***

梁工你好
你的过采样方式真的很巧妙 但是你的方式对于一些输出信号带反馈调整的电路会不会不起作用比如基准 你加上的白噪声可能会被基准压回去导致这个方式无法提高精度，是否可以把这个白噪声加到基准上，另外是否可以设置电阻网络调整基准电压 实现更精准的测量，时候可以提供可行的电路图参考一下
