求助！！DAM_LCM例程改编驱动并口TFT无法实现请求指点

乐此***

最近一直在用STC32G屠龙刀的板子做驱动SSD1963-7寸TFT屏的测试，正常的硬件LCM接口应用程序已经完成调试，但DMA_LCM模式驱动却总是不能实现，现象为发送一包数据后就卡死了，请各位大神帮忙指点一下，先谢了！

部分例程如下：

/*---------------------------------------------------------------------*/
/* --- STC MCU Limited ------------------------------------------------*/
/* --- STC 1T Series MCU Demo Programme -------------------------------*/
/* --- Mobile: (86)13922805190 ----------------------------------------*/
/* --- Fax: 86-0513-55012956,55012947,55012969 ------------------------*/
/* --- Tel: 86-0513-55012928,55012929,55012966 ------------------------*/
/* --- Web: www.STCMCU.com --------------------------------------------*/
/* --- Web: www.STCMCUDATA.com  ---------------------------------------*/
/* --- QQ:  800003751 -------------------------------------------------*/
/* 如果要在程序中使用此代码,请在程序中注明使用了STC的资料及程序            */
/*---------------------------------------------------------------------*/


/*************  功能说明    **************

本例程基于STC32G为主控芯片的实验箱进行编写测试。

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

LCM接口+DMA驱动液晶屏程序

8bit I8080模式, P6口接D8~D15

sbit LCD_RS = P4^5;      //数据/命令切换
sbit LCD_WR = P4^2;      //写控制
sbit LCD_RD = P4^4;      //读控制
sbit LCD_CS = P3^4;      //片选
sbit LCD_RESET = P4^3;   //复位

LCM指令通过中断方式等待发送完成

DMA设置长度256字节，通过中断方式判断传输完成

下载时, 选择时钟 24MHz (用户可自行修改频率).

******************************************/

#include "..\..\comm\STC32G.h"
#include "stdio.h"
#include "intrins.h"
#include "font.h"

#define     MAIN_Fosc       24000000L   //定义主时钟

typedef     unsigned char   u8;
typedef     unsigned int    u16;
typedef     unsigned long   u32;

sbit LCD_RS = P4^5;      //数据/命令切换
sbit LCD_WR = P4^2;      //写控制
sbit LCD_RD = P4^4;      //读控制
sbit LCD_CS = P3^4;      //片选
sbit LCD_RESET = P4^3;   //复位

//IO连接
#define  LCD_DataPort P6     //8位数据口

//支持横竖屏快速定义切换
#define USE_HORIZONTAL            0   //定义液晶屏顺时针旋转方向         0-0度旋转，1-90度旋转，2-180度旋转，3-270度旋转

//画笔颜色
#define WHITE                  0xFFFF
#define BLACK                  0x0000
#define BLUE             0x001F
#define BRED             0XF81F
#define GRED             0XFFE0
#define GBLUE            0X07FF
#define RED                    0xF800
#define MAGENTA                0xF81F
#define GREEN                  0x07E0
#define CYAN                   0x7FFF
#define YELLOW                 0xFFE0
#define BROWN            0XBC40 //棕色
#define BRRED            0XFC07 //棕红色
#define GRAY             0X8430 //灰色

#define DARKBLUE               0X01CF        //深蓝色
#define LIGHTBLUE               0X7D7C        //浅蓝色
#define GRAYBLUE                0X5458 //灰蓝色
#define LIGHTGREEN              0X841F //浅绿色
#define LGRAY            0XC618 //浅灰色(PANNEL),窗体背景色
#define LGRAYBLUE        0XA651 //浅灰蓝色(中间层颜色)
#define LBBLUE           0X2B12 //浅棕蓝色(选择条目的反色)

//定义LCD的尺寸
#define LCD_W 240
#define LCD_H 320

#define DMA_AMT_LEN  2047  //n+1

u16 POINT_COLOR=0x0000;        //画笔颜色

u16 index;
//u16 xdata Buffer[8]={0x11,0x22,0x33,0x44,0x55,0x66,0x77,0x88};
u16 xdata Color[DMA_AMT_LEN+1];
bit DmaFlag;
bit LcmFlag;

typedef struct
{
        u16 width;                        //LCD 宽度
        u16 height;                        //LCD 高度
        u16 id;                                //LCD ID
        u8  dir;                        //横屏还是竖屏控制：0，竖屏；1，横屏。
        u8 wramcmd;                //开始写gram指令
        u8 rramcmd;   //开始读gram指令
        u8 setxcmd;                //设置x坐标指令
        u8 setycmd;                //设置y坐标指令
}_lcd_dev;

_lcd_dev lcddev;

void delay_ms(u16 ms);
void GPIO_Init(void);
void LCM_Config(void);
void DMA_Config(void);
void LCD_Init(void);
void Test_Color(void);
void LCD_WR_DATA_16Bit(u16 Data);
void LCD_SetWindows(u16 xStar, u16 yStar,u16 xEnd,u16 yEnd);
void Show_Str(u16 x, u16 y, u16 fc, u16 bc, u8 *str,u8 size,u8 mode);
void LCD_direction(u8 direction);

void main(void)
{
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

    P0M1 = 0x30;   P0M0 = 0x30;   //设置P0.4、P0.5为漏极开路(实验箱加了上拉电阻到3.3V)
    P1M1 = 0x32;   P1M0 = 0x32;   //设置P1.1、P1.4、P1.5为漏极开路(实验箱加了上拉电阻到3.3V), P1.1在PWM当DAC电路通过电阻串联到P2.3
    P2M1 = 0x3c;   P2M0 = 0x3c;   //设置P2.2~P2.5为漏极开路(实验箱加了上拉电阻到3.3V)，设置开漏模式需要断开PWM当DAC电路中的R2电阻
    P3M1 = 0x50;   P3M0 = 0x50;   //设置P3.4、P3.6为漏极开路(实验箱加了上拉电阻到3.3V)
    P4M1 = 0x3c;   P4M0 = 0x3c;   //设置P4.2~P4.5为漏极开路(实验箱加了上拉电阻到3.3V)
    P5M1 = 0x0c;   P5M0 = 0x0c;   //设置P5.2、P5.3为漏极开路(实验箱加了上拉电阻到3.3V)
    P6M1 = 0xff;   P6M0 = 0xff;   //设置为漏极开路(实验箱加了上拉电阻到3.3V)
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

        GPIO_Init();
        LCM_Config();
        DMA_Config();
        EA = 1;

        LCD_Init(); //LCM初始化

        while(1)
        {
                Test_Color();
        }
}

void LCD_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u16 color)
{
        u16 i,j;
        u16 width=ex-sx+1;                 //得到填充的宽度
        u16 height=ey-sy+1;                //高度
        LCD_SetWindows(sx,sy,ex,ey);//设置显示窗口

        for(j=0,i=0;i<=DMA_AMT_LEN;i++)
        {
                Color[i] = color;
        }
        index = 75;     //(320 * 240 * 2) / 2048 = 75
        LCD_CS=0;
        DMA_LCM_CR = 0xa0;        //Write dat
        while(!LCD_CS);
}

void Test_Color(void)
{
        u8 buf[10] = {0};

        LCD_Fill(0,0,lcddev.width,lcddev.height,WHITE);
        Show_Str(20,30,BLUE,YELLOW,"LCM Test",16,1);delay_ms(800);
        LCD_Fill(0,0,lcddev.width,lcddev.height,RED);
        Show_Str(20,30,BLUE,YELLOW,"RED ",16,1);delay_ms(800);
        LCD_Fill(0,0,lcddev.width,lcddev.height,GREEN);
        Show_Str(20,30,BLUE,YELLOW,"GREEN ",16,1);delay_ms(800);
        LCD_Fill(0,0,lcddev.width,lcddev.height,BLUE);
        Show_Str(20,30,RED,YELLOW,"BLUE ",16,1);delay_ms(800);
}
复制代码

/*****************************************************************************
 * @name       :void LCM_Config(void)
 * @date       :2018-11-13
 * @function   :Config LCM
 * @parameters :None
 * @retvalue   :None
******************************************************************************/
void LCM_Config(void)
{
        LCMIFCFG = 0x84;        //bit7 1:Enable Interrupt, bit1 0:8bit mode; bit0 0:8080,1:6800
        LCMIFCFG2 = 0x09;        //RS:P45,RD:P44,WR:P42; Setup Time=2,HOLD Time=1
        LCMIFSTA = 0x00;
}

/*****************************************************************************
 * @name       :void DMA_Config(void)
 * @date       :2020-12-09
 * @function   :Config DMA
 * @parameters :None
 * @retvalue   :None
******************************************************************************/
void DMA_Config(void)
{
        DMA_LCM_AMT = (u8)DMA_AMT_LEN;                                //设置传输总字节数(低8位)：n+1
        DMA_LCM_AMTH = (u8)(DMA_AMT_LEN>>8);        //设置传输总字节数(高8位)：n+1
        DMA_LCM_TXAH = (u8)((u16)&Color >> 8);
        DMA_LCM_TXAL = (u8)((u16)&Color);
//        DMA_LCM_RXAH = (u8)((u16)&Buffer >> 8);
//        DMA_LCM_RXAL = (u8)((u16)&Buffer);
        DMA_LCM_STA = 0x00;
        DMA_LCM_CFG = 0x82;
        DMA_LCM_CR = 0x00;
}
复制代码

/*****************************************************************************
 * @name       :void LCM_Interrupt(void)
 * @date       :2018-11-13
 * @function   :None
 * @parameters :None
 * @retvalue   :
******************************************************************************/
void LCMIF_DMA_Interrupt(void) interrupt 13
{
        if(LCMIFSTA & 0x01)
        {
                LCMIFSTA = 0x00;
                LcmFlag = 0;
        }

        if(DMA_LCM_STA & 0x01)
        {
                if(DmaFlag)
                {
                        DmaFlag = 0;
                        DMA_LCM_CR = 0;
                }
                else
                {
                        index--;
                        if(index == 0)
                        {
                                DMA_LCM_CR = 0;
                                LCD_CS=1;
                        }
                        else
                        {
                                DMA_LCM_CR = 0xa0;        //Write dat
                        }
                }
                DMA_LCM_STA = 0;
        }
}
复制代码

问题现象为调用Test_Color()函数后就卡在了函数LCD_Fill(0,0,lcddev.width,lcddev.height,WHITE);这里了。
问题一：想知道上述现象的原因，卡死的问题怎样解决
问题二：我感觉这个函数有些问题，但作为玩51单片机的菜鸟第一次学习DMA的应用对例程的问题就无法理解了。

乘风***

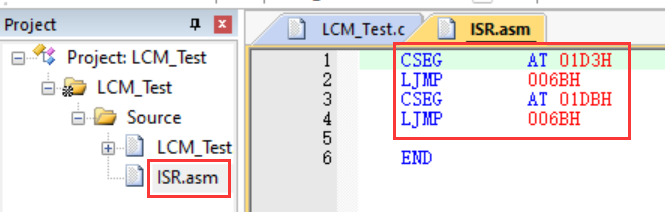

由于LCM、DMA中断向量号超过31，直接使用的话编译会报错，所以例程是借用13号中断向量地址作为LCM与DMA中断入口，这就需要添加中断入口映射指令：

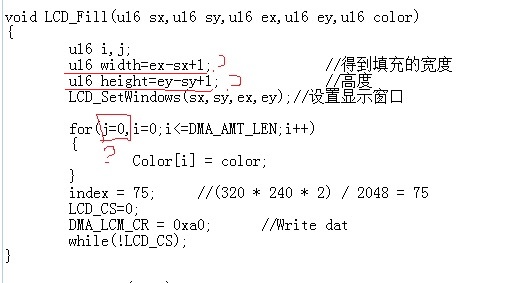

至于j, width, height变量原本是用来计算需要显示的点数，这里已经不需要，可以全部删掉。

神***

https://www.stcai.com/filedownload/609391

将 KEIL C251 支持的中断号 拓展到 0 ~ 255

乐此***

多谢楼上二位朋友的指点，在安装keilC251时就根据STC手册提示通过软件做了拓展，而且在不使用DMA时硬件LCM驱动通过中断输出也是正常的并且已经也可以正常刷屏的，只是DMA传输不正常，显示现象为只传输了2048K（程序设定一包数据量）后就卡住了。我的代码是根据8bitLCM输出的代码改编的，我不知道STC的DMA传输数据宽度是否需要设定为16bit才能和LCM的16bit输出接口匹配，如果需要的话貌似STC的DMA无法设定数据宽度，刚刚接触DMA很多不懂。

神***

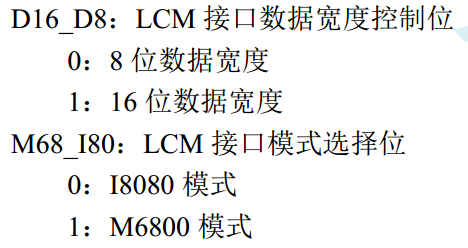

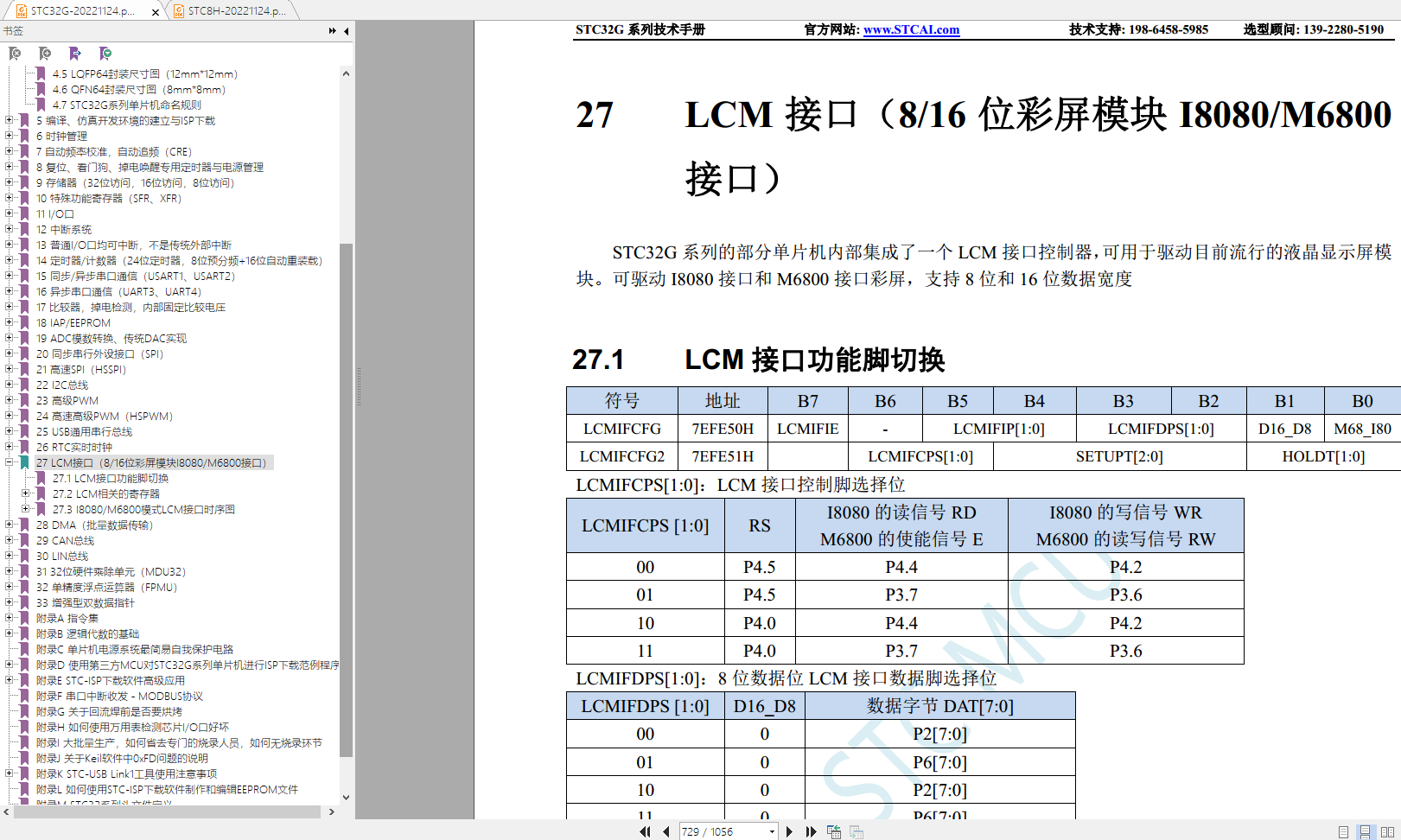

STC 的有 DMA 支持 TFT-i8080/M6800 接口的 MCU, 都可以设置 TFT-i8080/M6800 接口 是8位还是16位

神***

乐此***

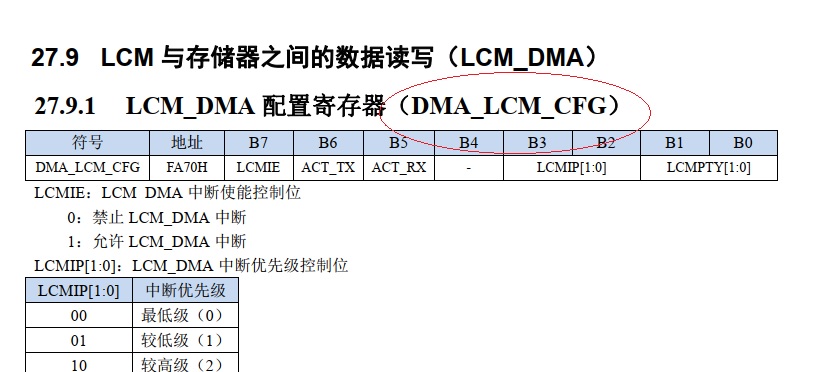

多谢临帖指点，或许我的测试存在的问题应该与DMA总线宽度无关，你说的寄存器配置是LCM与TFT之间的总线配置，我的代码不用DMA时已经能够驱动TFT了，这些寄存器配置也没问题的，我对DMA的理解如下图，很愿意和你继续探讨。

乘风***

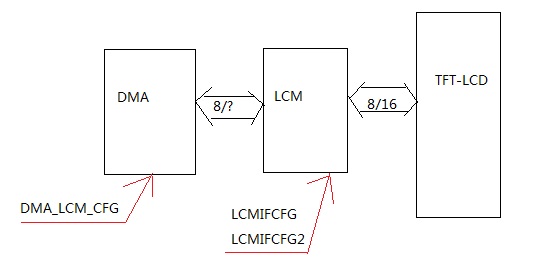

DMA只是一个数据缓冲区，需要根据屏的分辨率计算出刷屏所需的数据量，然后除以DMA缓冲区设置长度，最好能够得到一个整数，这就是刷一整屏需要DMA搬运的次数。DMA每次完成传输后会停止传输并产生中断事件，判断搬运的次数如果没有刷完的话需要手动再启动下一次的DMA传输。
楼主传输了2048K（程序设定一包数据量）后就卡住了。其实不是卡住，而是DMA完成了一次传输后停止了，需要再次启动DMA才能继续下一次的传输。

qq6035***

各位大佬,有STC32的ADC-DMA的范本吗?我是模拟电子专业对编程只懂皮毛,项目需要以前都是用范本移植.谢谢!

乐此***

乘风*** 发表于 2022-12-13 20:37
DMA只是一个数据缓冲区，需要根据屏的分辨率计算出刷屏所需的数据量，然后除以DMA缓冲区设置长度，最好能够 ...

执行函数中有启动传输的代码的。我目前只是在验证例程，所不同的是例程驱动的是8位并口TFT，而我是通过修改例程来驱动16位并口TFT，想必例程是应该能够实现8位并口屏的验证功能的（我没有8位屏所以无法验证），而我的改编也已经实现了硬件LCM16位接口的应用，只是不能实现DMA_LCM功能，从现象来看，DMA在初次启动时确实完成了2K数据的发送，屏幕上也显示了1024个色点（一个色点2个字节），例程详见1楼：

void LCD_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u16 color)
{
    u16 i;
    LCD_SetWindows(sx,sy,ex-1,ey-1);//设置显示窗口
    for(i=0; i<=DMA_AMT_LEN; i++)
    {
        Color = color;
    }
    LCD_CS=0;
    DMA_LCM_CR = 0xa0;
    while(!LCD_CS);
}
/***************************************/
void LCMIF_DMA_Interrupt(void) interrupt 13
{
        if(LCMIFSTA & 0x01)
        {
                LCMIFSTA = 0x00;
                LcmFlag = 0;
        }
        if(DMA_LCM_STA & 0x01)
        {
        DmaFlag = 0;

        index--;
        if(index == 0)
        {
            DMA_LCM_CR = 0;
            LCD_CS=1;
        }
                DMA_LCM_STA = 0;
        }
}
复制代码

以下是我对例程的解读，如有问题诚请指正！
首先执行函数准备了一包数据 Color = color;而后使能目标设备 LCD_CS=0;而后 DMA_LCM_CR = 0xa0;使能DMA中断并触发DMA传送，此后执行函数停在while(!LCD_CS);处等待数据传输完成，当中断函数查询到DMA_LCM_STA的B0位为1时说明此包数据已经传输完毕，此后清除标志 DmaFlag = 0; 结束写数据函数的工作，index--递减发送计数次数， DMA_LCM_CR = 0;取消DMA中断， LCD_CS=1;打断阻塞恢复执行函数的运行，DMA_LCM_STA = 0;清除中断标志开始下一包数据的传输。
