基于STC8G1K08A的可扩展焊台照明吸引器

大***

1 功能简介

• 按键控制LED灯点亮；
• 按键控制吸烟风扇工作；


2 电路设计

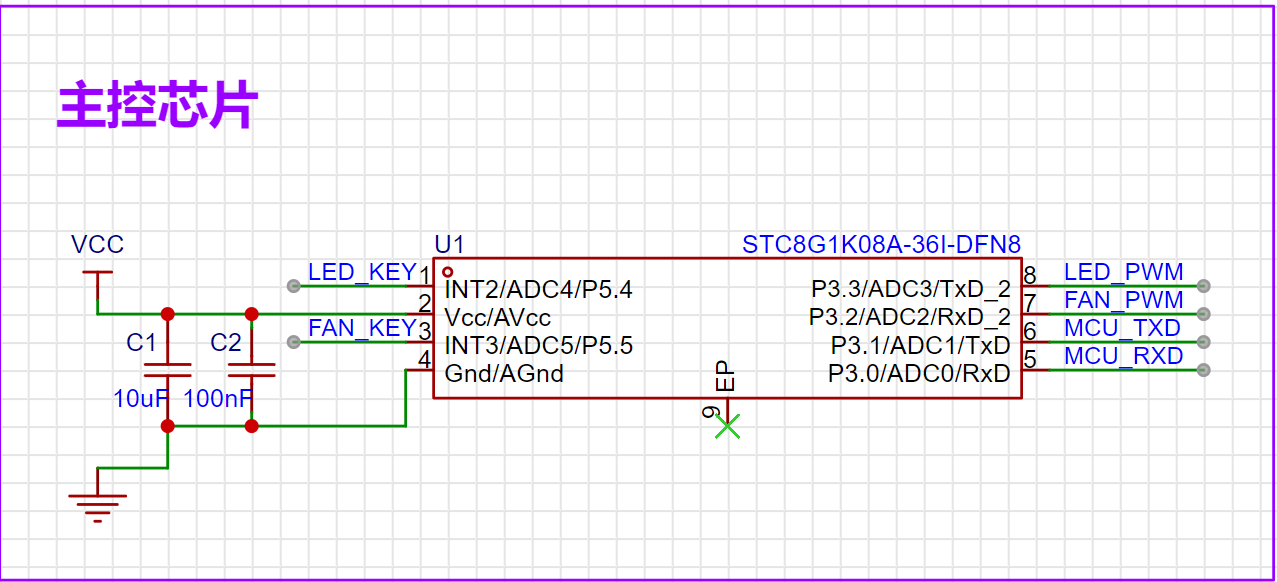

2.1 MCU


MCU

      只需要控制LED和风扇不需要太多的IO，因此，MCU选择STC8G1K08A单片机；
    具体资源分配：
    1：控制LED的按键，使用准双向模式   2：电源vcc 接5v
      3：风扇控制按键，使用准双向模式     4：电源地
      5、6：串口程序下载
      7：风扇驱动输出   8：LED 驱动输出

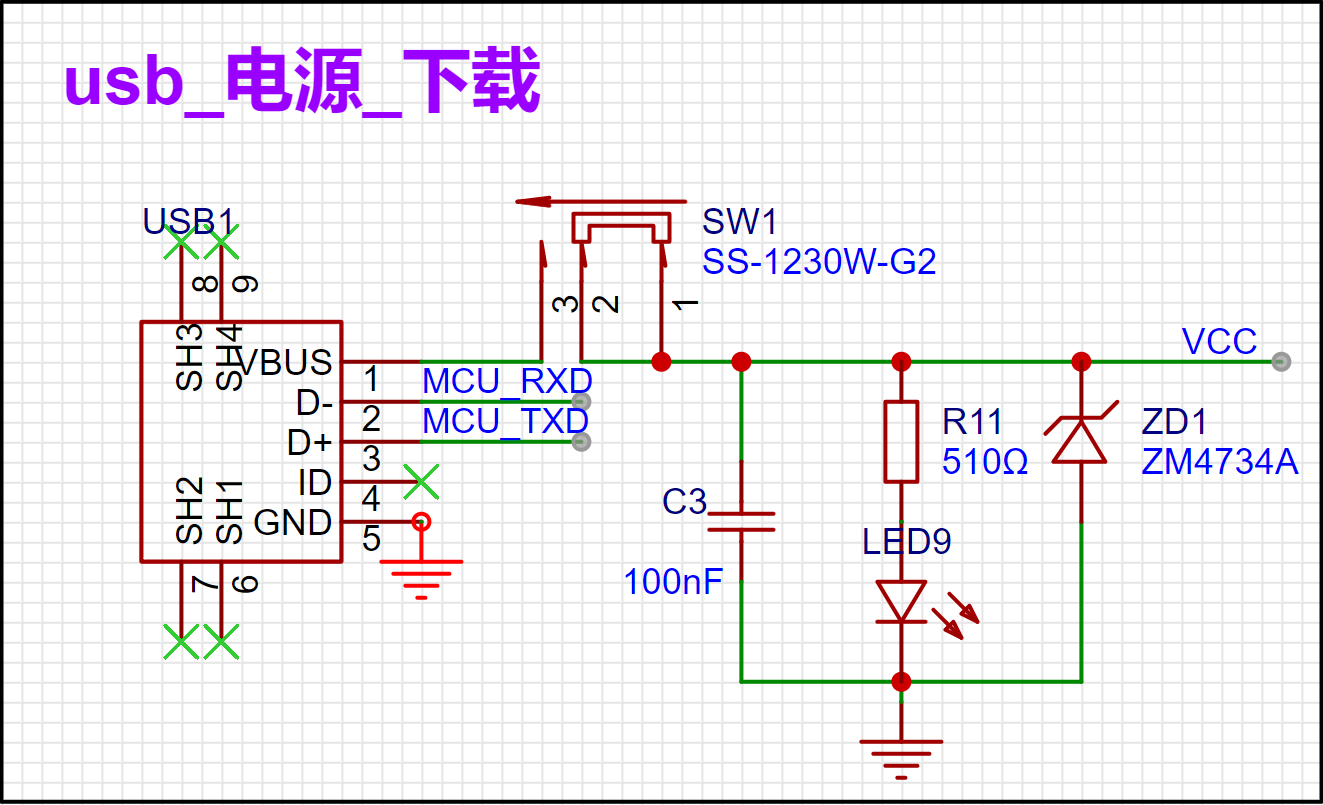

2.2 电源电路：


电源下载

    添加了稳压二极管；

2.3 led、风扇驱动电路：


驱动

     使用AO3400A作为下管驱动；
2.4 按键电路：


按键

3、程序设计
    超级简单懒得贴；

4、效果展示

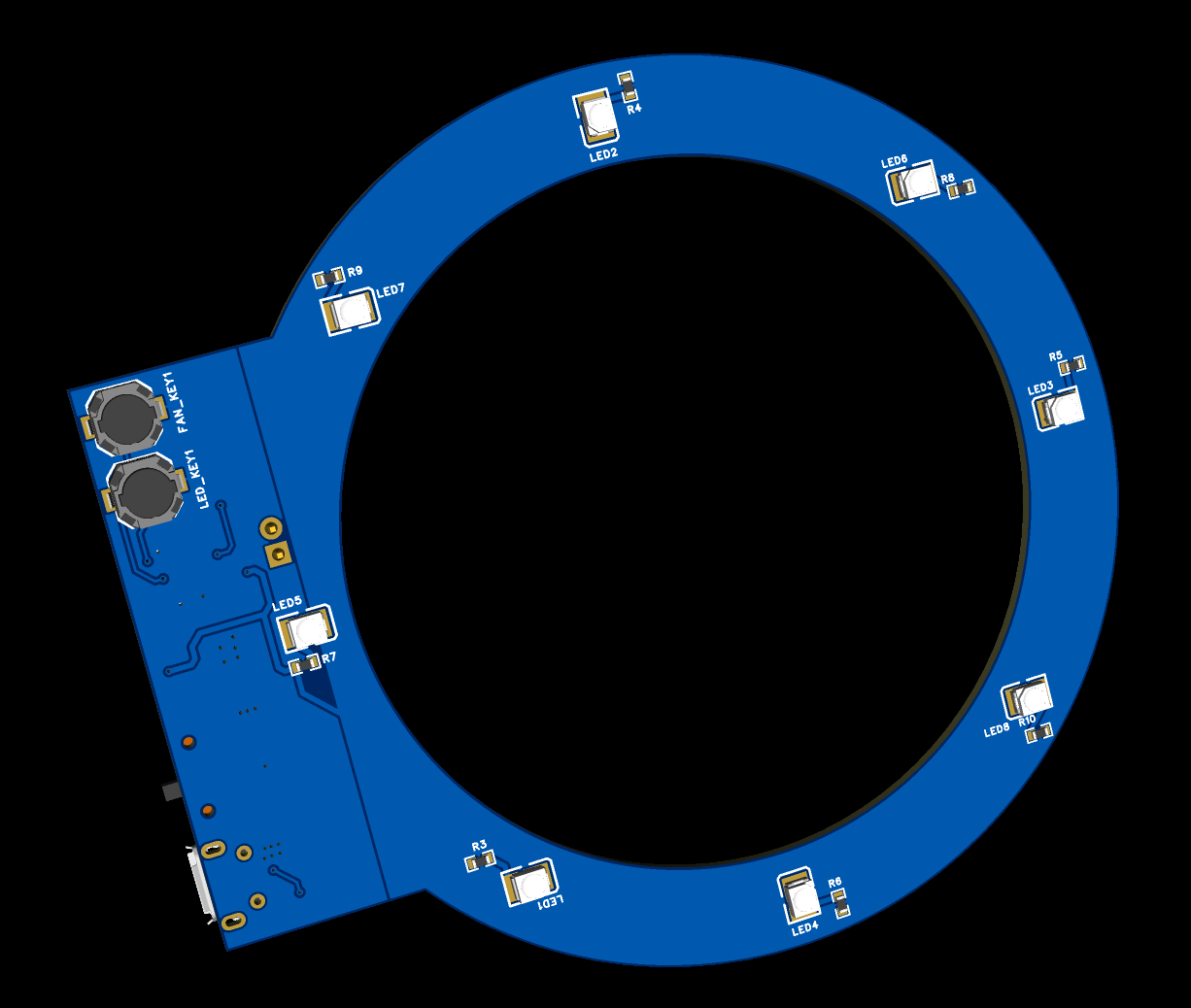

PCB 3D 效果



实物展示

5、升级计划

• 按键支持单击、双击、长按；
• 输出使用pwm，实现调节功能；




神***

【个人 DIY选STC8H8K64U的综合成本是最低的】， 我认为你选型错误

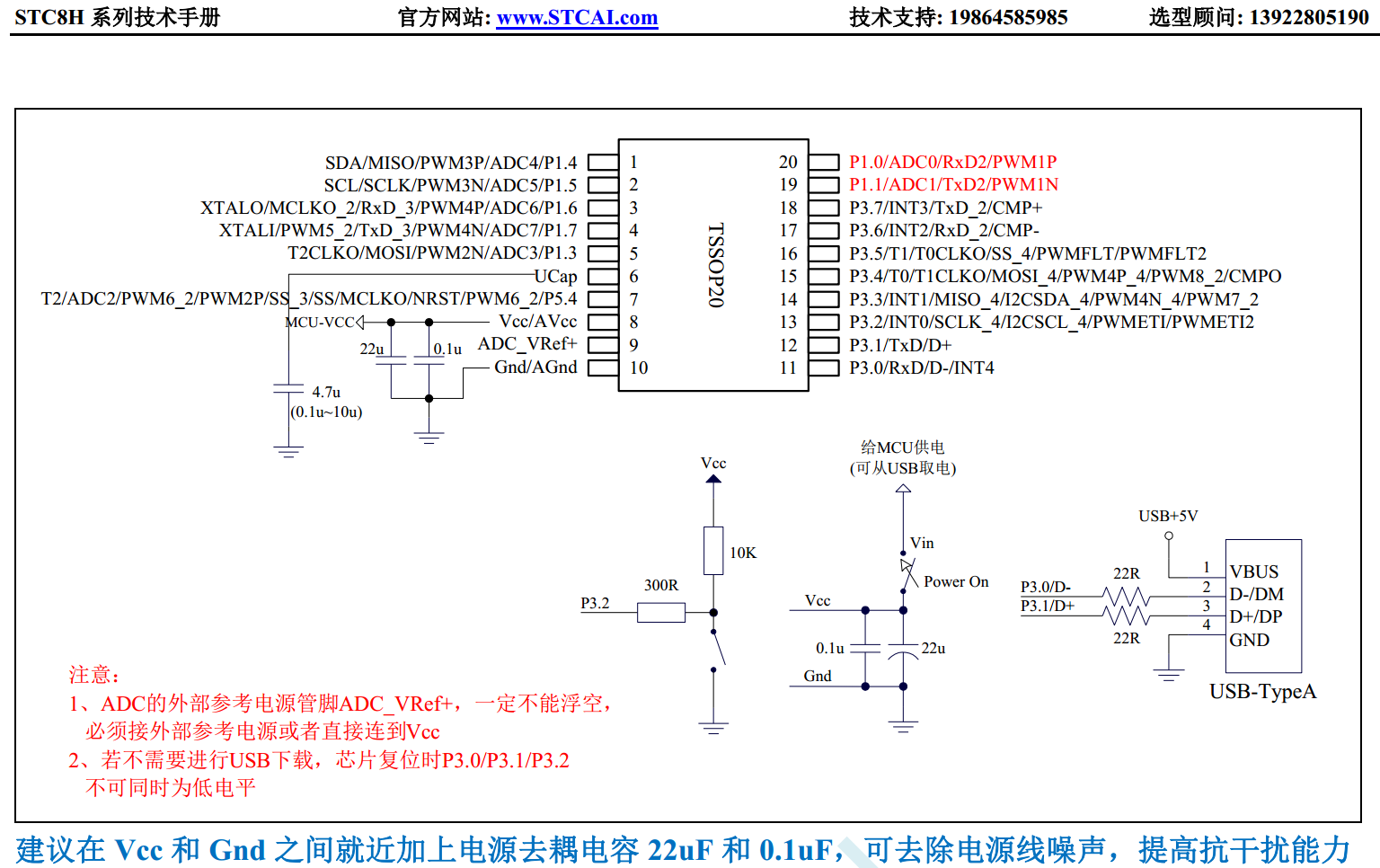

开源方案，建议优选 自带硬件USB 仿真， 自带硬件USB 下载的
STC8H8K64U-45MHz-TSSOP20/RMB1.4,
STC8H8K64U-45MHz-LQFP32/RMB2.2, LQFP48/RMB2.2, LQFP64/RMB2.5

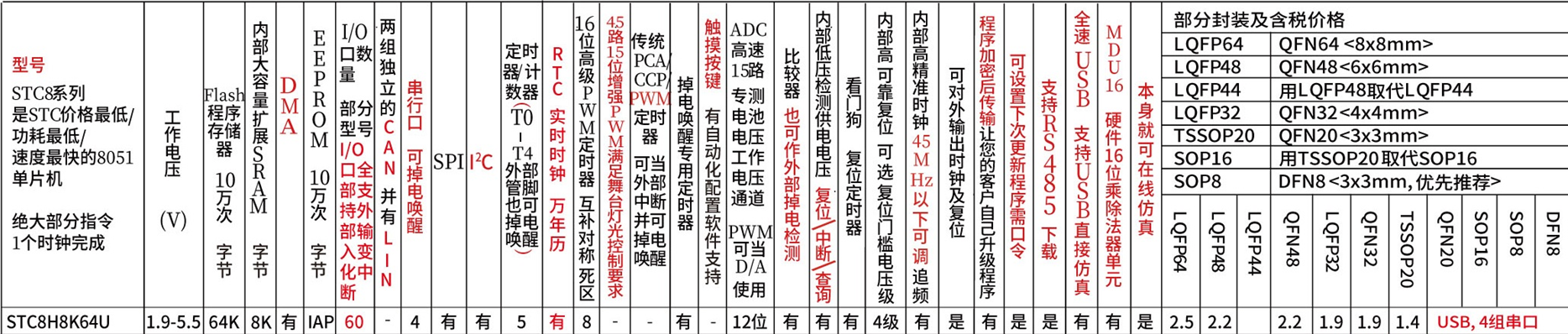

右下方是价格：







延申阅读：

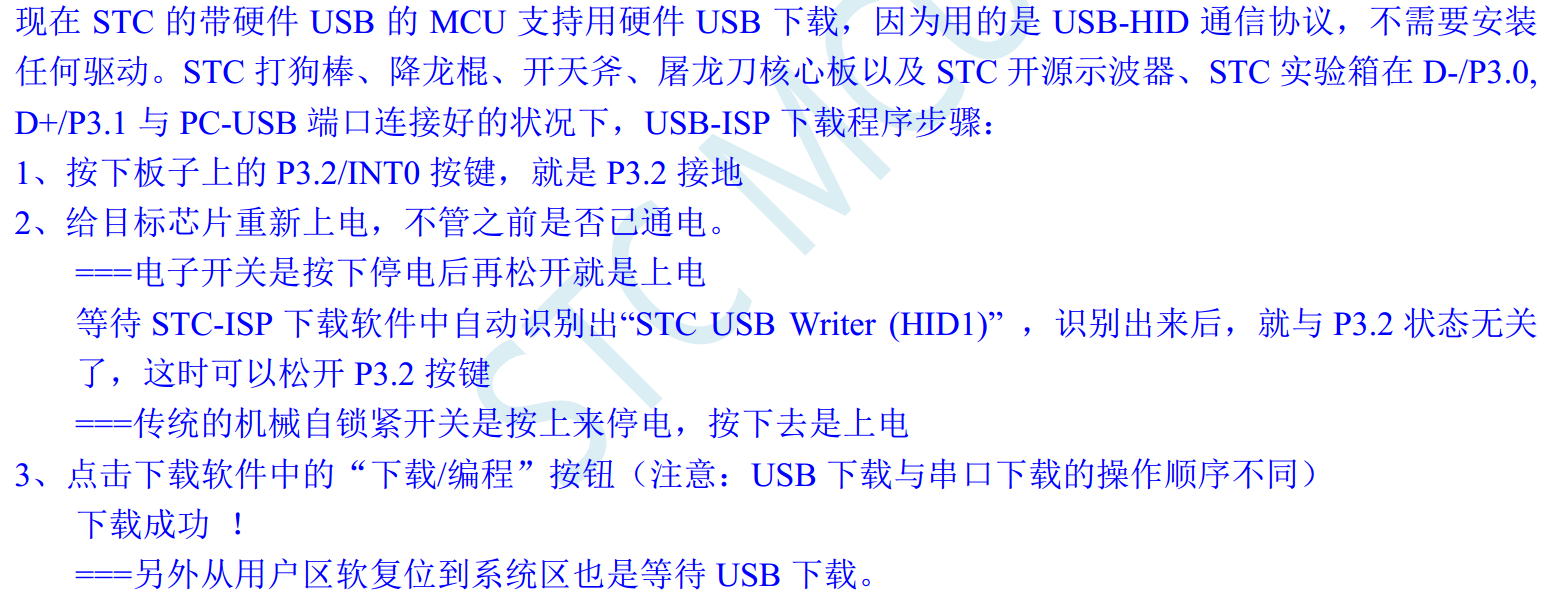

STC8H8K64U自带硬件USB直接仿真步骤 - 编译器/仿真器/ISP下载/做自己的ISP/ID号加密/程序加密后传输 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

所以 【个人 DIY选STC8H8K64U的综合成本是最低的】， 我认为你选型错误

大***

神*** 发表于 2023-6-10 07:43
【个人 DIY选STC8H8K64U的综合成本是最低的】， 我认为你选型错误
开源方案，建议优选 自带硬件USB 仿真，  ...

这一版功能太简单，就是控制灯和风扇。 等以后学得多了考虑加上更多功能。那时候再选择功能更强大的mcu

8H8K***

可以利用之前送你的开天斧试试

神***

USB的 STC8H8K64U-45I-TSSOP20, RMB1.4, 下载程序，开发程序，方便

大***

STC8H8K*** 发表于 2023-6-12 13:41
可以利用之前送你的开天斧试试

嗯，

大***

焊台辅助小工具进度：
1、LED控制按键增加功能：
    1.1 长按开关；
    1.2 短按循环改变输出PWM实现调节亮度；（存在小缺陷亮度不够均匀，计划改成数组方式配置占空比）；
2、存在问题：
    2.1 风扇使用5V PWM 部分占空比无法正常驱动；
    2.2 风扇转速不够，加上过滤棉效果不佳；
    2.3 按键位置不方便，电源线位置不合理；
3、针对存在的问题计划改进：
    3.1 添加5V升9V电路，给风扇供电；
    3.2 PCB重新布局，采用主板和灯板分离的方式；
    3.3 重新设计外壳，将风扇包裹住；

大***

焊台辅助小工具进度：
1、LED控制按键增加功能已经优化（完成）；
2、添加5V升9V电路，给风扇供电（完成）；
3、PCB重新布局，采用主板和灯板分离的方式（打样中）；
4、外壳设计方案修改，采用灯和风扇分离的方式：
    4.1: 灯还是圆环，中间加上放大镜（待设计）；
    4.2: 风扇计划设计成喇叭的样式（待设计）；

神***

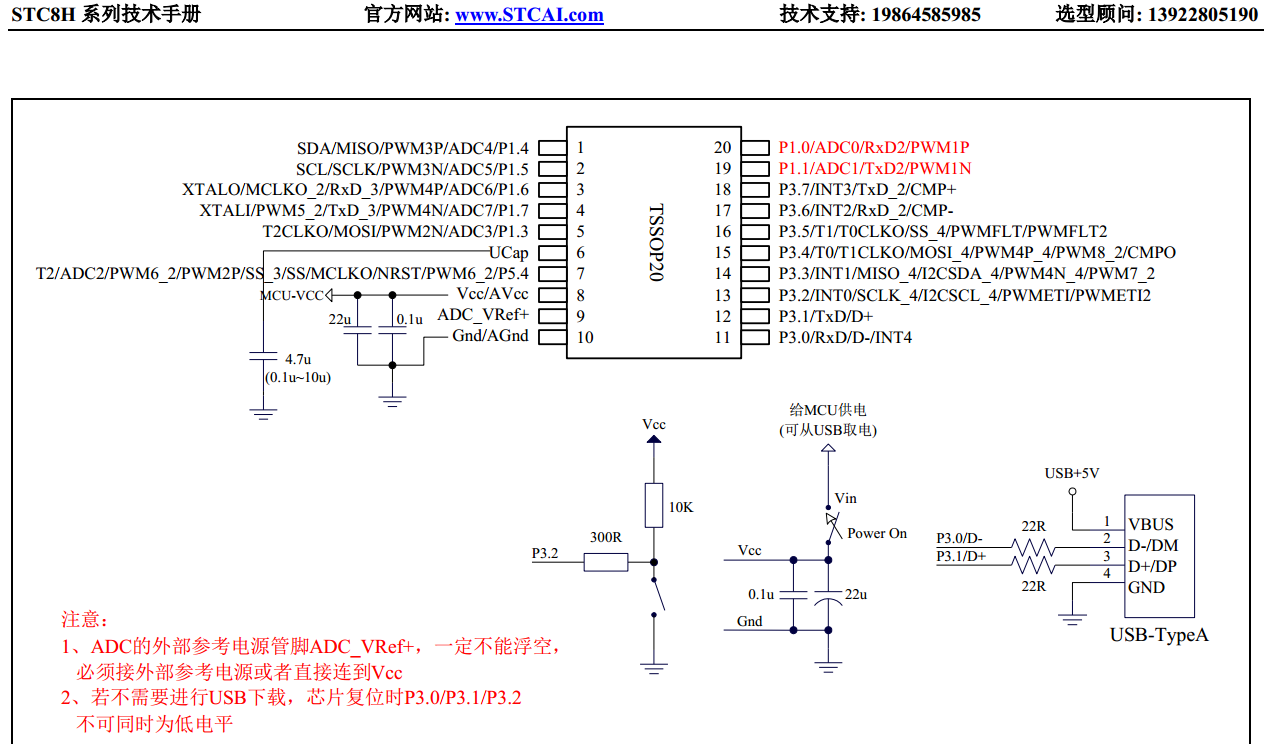

那就直接改成 【自带 USB下载，自带 USB 仿真】
RMB1.4的 STC8H8K64U-45I-TSSOP20, LQFP32, LQFP48, LQFP64

kbf2***

程序可以上传上来吗
